消防设备和灭火器培训.pptx

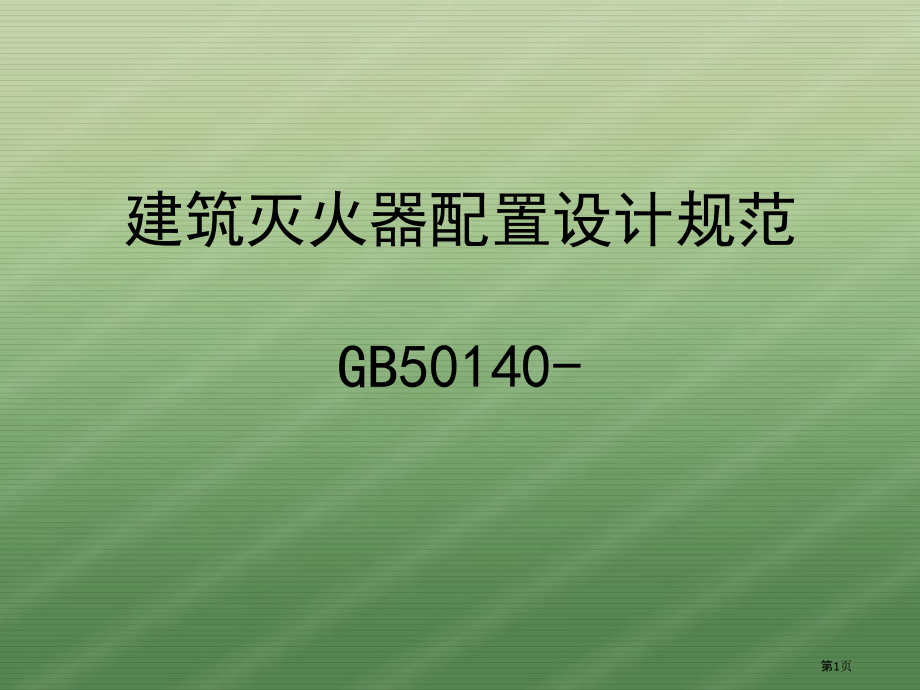

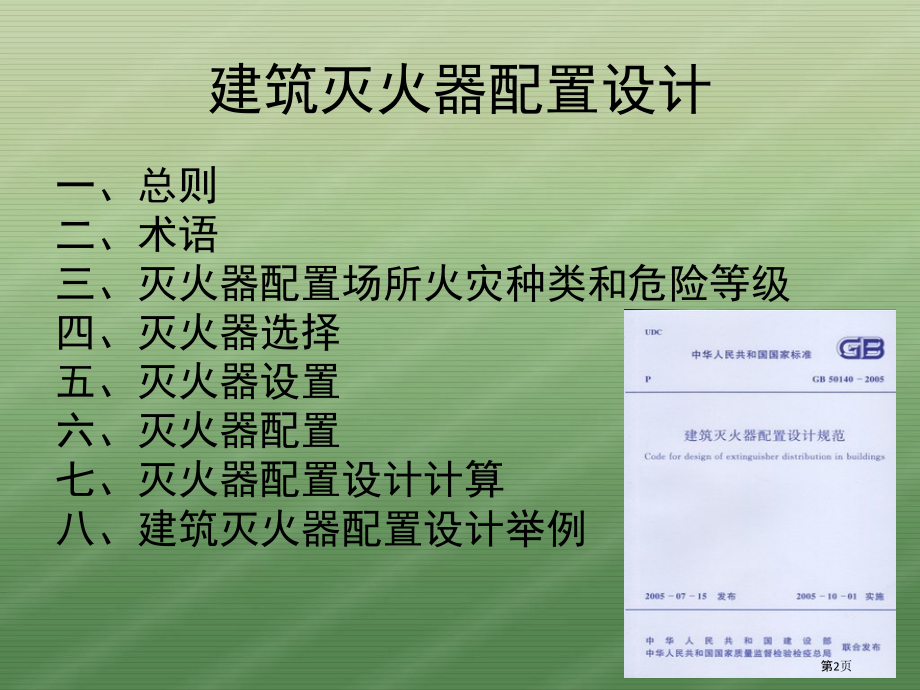

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,建筑灭火器配置设计规范,GB50140-,第1页,建筑灭火器配置设计,一、总则,二、术语,三、灭火器配置场所火灾种类和危险等级,四、灭火器选择,五、灭火器设置,六、灭火器配置,七、灭火器配置设计计算,八、建筑灭火器配置设计举例,第2页,一、总则,灭火器是一个轻便灭火工具，它由筒体、器头、喷嘴等部件组成，借助驱动压力可将所充装灭火剂喷出，到达灭火目标。,在建筑物内正确地选择灭火器类型，确定灭火器配置规格与数量，合理地定位及设置灭火器，确保足够灭火能力（即需配灭火级别），并注意定时检验和维护灭火器，就能在被保护场所一旦着火时，快速地用灭火器扑灭初起小火，降低火灾损失，保障人身和财产安全。,第3页,1.0.2 适用范围,本规范适合用于生产、使用或储存可燃物新建、改建、扩建工业与民用建筑工程。,不适合用于生产或储存炸药、弹药、火工品、花炮厂房或库房。,条文解释：,对那些确实不生产、使用和储存可燃物建筑场所，能够不配置灭火器。,可燃固体物质、易燃液体、可燃气体、可燃金属、耐燃物等都属于可燃物范围。,第4页,1.0.3,灭火器,配置类型、规格、数量及其设置位置,应作为建筑消防工程设计内容，并应,在工程设计图上标明,。,条文解释：,本条要求在建筑消防工程设计时就应该按照本规范各章要求正确选择和配置灭火器，进行设计与计算，将配置灭火器类型、规格、数量及其设置位置作为建筑消防工程设计内容，并在工程设计图上标明。,尤其要注意有个别单位为应付完工验收或防火检验，暂时购置或挪借几具灭火器凑数，更要预防甚至有个别单位在需配灭火器建筑场所根本就不配置任何灭火器异常情况发生。,第5页,本规范对建筑灭火器,配置设计图例举例,第6页,1.0.4,灭火器配置，除执行本规范外，尚应符合国家现行相关标准、规范要求。,国家现行相关标准、规范，如：,1、GB4351手提式灭火器；,2、GB8109推车式灭火器；,3、GA139-1998灭火器箱产品标准；,4、GN11-1982消防产品型号编制方法等。,第7页,二、术语,2.1.1 灭火器配置场所,存在可燃气体、液体、固体等物质，需要配置灭火器场所。,2.1.2 计算单元,灭火器配置计算区域。,条文解释：,计算单元可分为两大类：,1、,独立计算单元,：指建筑物中一个独立灭火器配置场所，一个特殊房间。如：某一办公楼层中电子计算机房；,2、,组累计算单元,：指若干个相邻且危险等级和火灾种类均相同灭火器配置场所组合部分。如：办公楼层中除电子计算机房外全部办公室房间。,电子计算机房，独立计算单元，配置二氧化碳灭火器,多个教室及走道，组累计算单元，配置手提式干粉灭火器,第8页,2.1.3 保护距离,灭火器配置场所内，灭火器设置点到最不利点直线行走距离。,2.1.,4,灭火级别,表示灭火器能够扑灭不一样种类火灾效能。由表示灭火效能数字和灭火种类字母组成。,条文解释：,灭火级别举例说明：,8kg,手提式磷酸铵盐干粉灭火器灭火级别为,4A,、,144B,；其中,A,表示该灭火器扑灭,A,类火灾灭火级别一个单位值，亦即灭火器扑灭,A,类火灾效能基本单位，,4A,组合表示该灭火器能扑灭,4A,等级（定量）,A,类火试模型火（定性）。,标准木垛火,标,准,油,盘,火,第9页,三、灭火器配置场所火灾种类和危险等级,GB/T 4968-,火灾分类,将火灾分为,A,、,B,、,C,、,D,、,E,、,F6,类：,A,类：固体物质火灾,。比如：木材、棉、毛、麻、纸张火灾。,B,类：液体或可熔化固体物质火灾,。比如：汽油、煤油、原油、甲醇、乙醇、沥青、石蜡等火灾。,C,类：气体火灾,。比如：煤气、天然气、甲烷（天然气、沼气、油田气及煤矿坑道气主要成份）、乙烷、氢气、乙炔等火灾。,D,类：金属火灾,。比如：钾、钠、镁、钛、锆、锂等火灾。,E,类：带电火灾,。物体带电燃烧火灾。比如：变压器等设备电气火灾。,F,类：烹饪器具内烹饪物,（如动物油脂或植物油脂）,火灾,。,条文解释：,E,类（带电）火灾：指带电物体火灾。如发电机房、变压器室、配电间、仪器仪表间和电子计算机房等,在燃烧时不能及时或不宜断电电气设备带电燃烧火灾,。,E,类火灾是建筑灭火器配置设计专用概念，主要是指发电机、变压器、配电盘、开关箱、仪器仪表和电子计算机等在燃烧时依旧带电火灾，必须用能到达电绝缘性能要求灭火器来扑灭。,对于那些仅有常规照明线路和普通照明灯具而且并无上述电气设备普通建筑场所，可不按,E,类火灾要求配置灭火器。,第10页,一、工业建筑火灾危险等级,主要危险原因与危险等级对应关系,生产、使用、储存物品火灾危险性,可燃物数量,火灾蔓延速度,扑救难易程度,严重危险级,大,多,快速,困难,轻易造成重大财产损失,中危险级,较大,较多,较快速,较难,轻危险级,较小,较少,较迟缓,较易,配置场所与危险等级对应关系（标准性划分）,严重危险级,中危险级,轻危险级,厂房,甲、乙类物品生产场所,丙类物品生产场所,丁、戊类物品生产场所,库房,甲、乙类物品储存场所,丙类物品储存场所,丁、戊类物品储存场所,条文解释：,第11页,二、民用建筑火灾危险等级,危险原因与危险等级对应关系,使用性质,人员密集程度,用电用火设备,可燃物数量,火灾蔓延速度,扑救难度,严重危险级,主要,密集,多,多,快速,大,中危险级,较主要,较密集,较多,较多,较快速,较大,轻危险级,普通,不密集,较少,较少,较迟缓,较小,条文解释：,工业建筑火灾危险等级划分：,以建筑物中生产、使用和储存可燃物为主要保护对象，而且以可燃物火灾危险性和可燃物数量为主要考虑原因，结合起火后火灾蔓延速度和扑救难易程度等原因来划分危险等级，,它与建筑本身耐火等级并无直接关系，这是因为扑救建筑物中大型建筑构件所发生火灾，并非是仅能用于扑灭初起火灾灭火器所能负担任务,。,第12页,本规范对工业,/,民用建筑灭火器配置场所危险等级举例,第13页,四、灭火器选择,4.1.1,灭火器选择应考虑以下原因：,第14页,1,、,场所火灾种类,：比如：碱金属（如钾、钠）火灾，不能用水型灭火器扑救；当前在灭火器配置中比较普遍存在问题：,A,类火灾场所配置不能扑灭,A,类火灾,BC,类干粉（碳酸氢钠干粉）灭火器。,2,、,场所危险等级,：结合火灾种类，用以确定灭火器,保护距离和配置基准,。,3,、,灭火效能和通用性,：适合用于扑救同一个类火灾不一样类型灭火器，在灭火剂用量和灭火速度上有较大差异，即其灭火有效程度有较大差异。（见右图）,4,、,对保护物品污损程度,：如对机房火灾，干粉、水型和泡沫灭火器灭火后对电子元器件就有腐蚀等作用，而选取气体灭火器则能够防止灭火后对设备污损、腐蚀。,5,、,设置点环境温度,：对灭火器喷射性能和安全性能都有显著影响。若环境温度过低则灭火器喷射性能显著降低，若环境温度过高则灭火器内压剧增，有爆炸伤人危险。,6,、,使用灭火器人员体能,：灭火器是靠人来操作，要为某建筑场所配置适用灭火器，也应对该场所中人员体能（包含年纪、性别、体质和身手灵敏程度等）进行分析，然后正确地选择灭火器类型、规格、型式。,第15页,本规范对灭火器配置类型、规格和灭火级别参数举例,第16页,4.1.2,在同一灭火器配置场所，宜选取,相同类型和操作方法,灭火器。当同一灭火器配置场所存在不一样火灾种类时，应选取,通用性,灭火器。,4.1.3,在同一灭火器配置场所，当选取两种或两种以上类型灭火器时，应采取,灭火剂相容,灭火器。,4.1.4,不相容灭火剂举例见本规范附录,E,要求。,本规范对不相容灭火剂举例,第17页,4.2,灭火器类型选择,A,类火灾场所,应选择水型灭火器、磷酸铵盐干粉灭火器、泡沫灭火器或卤代烷灭火器。,B,类火灾场所,应选择泡沫灭火器、碳酸氢钠干粉灭火器、磷酸铵盐干粉灭火器、二氧化碳灭火器、灭,B,类火灾水型灭火器或卤代烷灭火器。,极性溶剂,B,类火灾场所应选择灭,B,类火灾抗溶性灭火器。,C,类火灾场所,应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、二氧化碳灭火器或卤代烷灭火器。,D,类火灾场所,应选择扑灭金属火灾专用灭火器。,E,类火灾场所,应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、卤代烷灭火器或二氧化碳灭火器，但不得选取装有金属喇叭筒二氧化碳灭火器。,非必要场所不应配置,卤代烷,灭火器。非必要场所举例见本规范附录,F,。必要场所可配置卤代烷灭火器。,本规范对非必要配置卤代烷灭火器场所举例,F,类火灾（烹饪器具烹饪物火灾）可用锅盖、湿毛巾盖灭，,油锅着火切不可用水扑救,第18页,灭火器适用性,灭火器,类型,火灾,场所,水型,灭火器,干粉灭火器,泡沫灭火器,卤代烷,1211,灭火器,二氧化碳,灭火器,磷酸铵盐,干粉灭火器,碳酸氢钠,干粉灭火器,机械泡沫灭火器,抗溶泡沫灭火器,A,类场所,适用。,水能冷却并穿透固体燃烧物质而灭火，并可有效预防复燃,适用。,粉剂能附着在燃烧物表面层，起到窒息火焰作用,不适用。,碳酸氢钠对固体可燃物无粘附作用，只能控火，不能灭火,适用。,含有冷却和覆盖燃烧物表面及与空气隔绝作用,适用。,含有扑灭A类火灾效能,不适用。,灭火器喷出二氧化碳无液滴，全是气体，对A类火基本无效,B,类场所,不适用。,水射流冲击油面，会激溅油火，致使火势蔓延，灭火困难,适用。,干粉灭火剂能快速窒息火焰，含有中止燃烧过程链锁反应化学活性,适适用于扑救非极性溶剂和油品火灾，覆盖燃烧物表面，使其与空气隔绝,适适用于扑救极性溶剂火灾,适用。,洁净气体灭火剂能快速窒息火焰，抑制燃烧链锁反应，而中止燃烧过程,适用。,二氧化碳靠气体堆积在燃烧物表面，稀释并隔绝空气,C,类场所,不适用,灭火器喷出细小水流对气体火灾作用很小，基本无效,适用。,喷射干粉灭火剂能快速扑灭气体火焰，含有中止燃烧过程链锁反应化学活性,不适用。,泡沫对可燃液体火灭火有效，但扑救可燃气体火基本无效,适用。,洁净气体灭火剂能抑制燃烧链锁反应，而中止燃烧,适用。,二氧化碳窒息灭火，不留残迹，不污损设备,E,类场所,不适用,适用,适适用于带电B类火,不适用,适用,适适用于带电B类火,新型添加了能灭,B,类火添加剂水型灭火器含有,B,类灭火级别，可灭,B,类火；化学泡沫灭火器已淘汰；当前，抗溶泡沫灭火器惯用机械泡沫类型灭火器。,国外灭,D,类火灾灭火器主要有粉状石墨灭火器和灭金属火灾专用干粉灭火器；在国内，可采取干砂或铸铁屑末来替换。,在撤换了卤代烷灭火器原设置点上，重新配置灭火器灭火级别不得低于原配卤代烷灭火器灭火级别。,第19页,灭火剂适用范围,灭火剂,火灾种类,普通固体火灾,可燃液体火灾,带电火灾,金属火灾,非水溶,水溶,清水,X,X,X,X,化学泡沫,X,X,蛋白泡沫,X,X,X,氟蛋白,X,X,X,轻水泡沫,X,X,X,合成泡沫,X,X,X,抗溶泡沫,X,X,二氧化碳,X,BC,干粉,X,ABC,干粉,X,金属干粉,X,X,X,X,1211,X,1301,X,符号说明：适用 普通不用 X不适用,第20页,五、灭火器设置,5.1,普通要求,位置显著,便于取用,不影响,安全疏散,有视线障碍，设发光指示,摆放稳固,铭牌朝外,宜设在灭火器箱内或挂钩、托架上；灭火器箱不得上锁,顶部距地不应大于,1.50m,，底部距地不宜小于,0.08m,不宜设在潮湿或强腐蚀性地点。必须设置时，应有对应保护办法,设在室外时，应有对应保护办法,不得设在超出其使用温度范围地点,第21页,在大型房间和不能完全防止视线障碍场所，指示灭火器所在位置标志不但应该醒目，而且应能在火灾紧急断电（即在黑暗时）情况下发光。同理灭火器箱箱体正面和灭火器筒体铭牌上也有粘贴发光标志必要。发光标志应选取经国家检测中心定型检验合格产品，其所采取发光材料应无毒、无放射性，亮度等性能指标均须到达国家标准要求。,第22页,5.2,灭火器最大保护距离,表5.2.1 A类火灾场所灭火器最大保护距离（m）,手提式灭火器,推车式灭火器,严重危险级,15,30,中危险级,20,40,轻危险级,25,50,表5.2.2 B、C类火灾场所灭火器最大保护距离（m）,手提式灭火器,推车式灭火器,严重危险级,9,18,中危险级,12,24,轻危险级,15,20,D,类火灾场所灭火器，其最大保护距离应依据详细情况研究确定。,E,类火灾场所灭火器，其最大保护距离不应低于该场所内,A,类或,B,类火灾要求。,条文解释：,独立计算单元中灭火器保护距离，系指由灭火器设置点到最不利点（距灭火器设置点最远地点）,直线行走距离,，可忽略该计算单元（即一个房间，一个灭火器配置场所）内桌椅,/,冰箱等小型家俱,/,家电影响；组累计算单元中灭火器保护距离，在有隔墙阻挡情况下，可按从灭火器设置点出发，经过房门中点，抵达最不利点直线行走路线各段折线长度之和计算。,第23页,六、灭火器配置,6.1,普通要求,6.1.1,一个计算单元内配置灭火器数量不得少于,2,具。,本条为强制性条文。考虑到在发生火灾时，若能同时使用两具灭火器共同灭火，则对快速、有效地扑灭初起火灾非常有利。同时，两具灭火器还可起到相互备用作用。,6.1.2,每个设置点灭火器数量不宜多于,5,具。,主要从消防实战考虑。失火后可能会有许多人同时参加紧急灭火行动。假如同时到达同一个灭火器设置点来取用灭火器人员太多，而且许多人都手提,1,具灭火器到同一着火点去灭火，则会相互干扰，影响灭火。而且平时一个灭火器设置点所占空间相对增大，对正常办公、生产、生活不利。,6.1.3,当住宅楼每层公共部位建筑面积超出,100,时，应配置,1,具,1A,手提式灭火器；每增加,100,时，增配,1,具,1A,手提式灭火器。,最低要求。,第24页,6.2,灭火器最低配置基准,表6.2.1 A类火灾场所灭火器最低配置基准,危险等级,严重危险级,中危险级,轻危险级,单具灭火器最小配置灭火级别,3A,2A,1A,单位灭火级别最大保护面积（,/A,）,50,75,100,表6.2.2 B、C类火灾场所灭火器最低配置基准,危险等级,严重危险级,中危险级,轻危险级,单具灭火器最小配置灭火级别,89B,55B,21B,单位灭火级别最大保护面积（,/A,）,0.5,1.0,1.5,D,类火灾场所灭火器最低配置基准应依据金属种类、物态及其特征等研究确定。,E,类火灾场所灭火器最低配置基准不应低于该场所内,A,类（或,B,类）火灾要求。,第25页,七、灭火器配置设计计算,7.1,普通要求,7.1.1,灭火器配置设计与计算应,按计算单元进行,。灭火器最小需配灭火级别和最少需配数量计算值应,进位取整,。,7.1.2,每个灭火器设置点实配灭火器灭火级别和数量不得小于最小需配灭火级别和数量计算值。,7.1.3,灭火器设置点位置和数量应依据灭火器最大保护距离确定，,并应确保最不利点最少在,1,具灭火器保护范围内,。,条文解释：,在建筑灭火器配置设计与计算时，假如选择了规格较大灭火器，则会使计算出灭火器数量较少，而依据本规范关于保护距离要求，则需确保足够灭火器设置点数。这时要维持原定选配灭火器规格，则还需再增加几具符合要求灭火器，以到达灭火器保护距离要求。,第26页,7.2,计算单元,7.2.1,灭火器配置设计计算单元应按以下要求划分：,1,当一个楼层或一个水平防火分区内各场所危险等级和火灾种类相同时，可将其作为一个计算单元。,2,当一个楼层或一个水平防火分区内各场所危险等级和火灾种类不相同时，应将其分别作为不一样计算单元。,3,同一计算单元不得跨越防火分区和楼层。,即：组累计算单元与独立计算单元。,7.2.2,计算单元保护面积确实定应符合以下要求：,1,建筑物应按其建筑面积确定。,2,可燃物露天堆场，甲、乙、丙类液体储罐区，可燃气体储罐区应按堆垛、储罐占地面积确定。,第27页,7.3,配置设计计算,7.3.1,计算单元最小需配灭火级别,应按下式计算：,S,Q=K-,U,式中,Q,计算单元最小需配灭火级别（,A,或,B,）；,S,计算单元保护面积（）；,UA,类或,B,类火灾场所单位灭火级别最大保护面积（,/A,或,/B,）；,K,修正系数。,7.3.2,修正系数应按表,7.3.2,要求取值,表,7.3.2,修正系数,计算单元,K,未设室内消火栓系统和灭火系统,1.0,设有室内消火栓系统,0.9,设有灭火系统,0.7,设有室内消火栓系统和灭火系统,0.5,可燃物露天堆场,甲、乙、丙类液体储罐区,可燃气体储罐区,0.3,第28页,7.3.3,歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等计算单元最小需配灭火级别应按下式计算：,S,Q=1.3K-,U,7.3.4,计算单元中,每个灭火器设置点最小需配灭火级别,应按下式计算：,Q,Q,e,=-,N,式中,Qg,计算单元中每个灭火器设置点最小需配灭火级别（,A,或,B,）；,N,计算单元中灭火器设置点数（个）,第29页,7.3.5,灭火器配置设计计算可按下述程序进行：,第30页,八、建筑灭火器配置设计举例,一栋单层民用建筑，地上、地下需要保护面积各为,500,平方米（,25mX20m,），地上建筑用火用电较多，可燃物较多，起火后火灾蔓延较快速，火灾危险性较大，易造成普通物质火灾损失；地下建筑功效复杂，用电用火多，设备珍贵，使用一定量燃油，可燃物多，起火后蔓延快速，火灾危险性大，易造成可燃液体重大火灾损失。其消防设施情况为：地上建筑设有消火栓，无自动灭火系统；地下建筑设有消火栓和自动灭火系统。,第31页,（民用建筑）危险原因与危险等级对应关系,使用性质,人员密集程度,用电用火设备,可燃物数量,火灾蔓延速度,扑救难度,严重危险级,主要,密集,多,多,快速,大,中危险级,较主要,较密集,较多,较多,较快速,较大,轻危险级,普通,不密集,较少,较少,较迟缓,较小,答：依据已知，对照下表，知：地上为中危险级场所；地下为严重危险级场所。,又，结合已知，依据,GB/T 4968-,火灾分类,划分，地上为,A,类火灾场所；地下为,B,类火灾场所。,试问：地上为哪类火灾危险等级场所？属哪类火灾类型？地下为哪类火灾危险等级场所？属哪类火灾类型？,第32页,试算：地上、地下建筑灭火器配置场所需配灭火级别及灭火器配置数量（具）？,答：,1,、,确定地上、地下火灾种类和危险等级（,3.1,、,3.2,、附录,C,、附录,D,）,：,之前我们已经得出，地上为,A,类中危险级火灾；地下为,B,类严重危险级火灾。,2,、,划分计算单元，计算各计算单元保护面积,(7.2),：,因本例中未尤其说明（如：明确说地上层有一建筑面积,50,电子机房），故按照各层单一火灾种类对待，即地上层为一个计算单元，地下层为一个计算单元，保护面积各为,500,。,3,、,计算各计算单元最小需配灭火级别（,7.3,、,6.2,）,：,依据以下公式、表格，,第33页,7.3.1,计算单元最小需配灭火级别应按下式计算：,S,Q=K-,U,式中,Q,计算单元最小需配灭火级别（,A,或,B,）；,S,计算单元保护面积（）；,UA,类或,B,类火灾场所单位灭火级别最大保护面积（,/A,或,/B,）；,K,修正系数。,表,7.3.2,修正系数,计算单元,K,未设室内消火栓系统和灭火系统,1.0,设有室内消火栓系统,0.9,设有灭火系统,0.7,设有室内消火栓系统和灭火系统,0.5,可燃物露天堆场,甲、乙、丙类液体储罐区,可燃气体储罐区,0.3,7.3.3,歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等计算单元最小需配灭火级别应按下式计算：,S,Q=1.3K-,U,表6.2.1 A类火灾场所灭火器最低配置基准,危险等级,严重危险级,中危险级,轻危险级,单具灭火器最小配置灭火级别,3A,2A,1A,单位灭火级别最大保护面积（,/A,）,50,75,100,表6.2.2 B、C类火灾场所灭火器最低配置基准,危险等级,严重危险级,中危险级,轻危险级,单具灭火器最小配置灭火级别,89B,55B,21B,单位灭火级别最大保护面积（,/A,）,0.5,1.0,1.5,第34页,地上：,Q,地上,=0.9X500/75=6,（,A,）；,地下：,Q,地下,=1.3X0.5X500/0.5=650,（,B,）。,4,、,确定各计算单元中灭火器设置点位置和数量（,5.2,）,：,依据下表，,在图中初步确定灭火器设置位置，使之满足最不利点最少在,1,具灭火器保护范围内和最大保护距离要求。,表5.2.1 A类火灾场所灭火器最大保护距离（m）,手提式灭火器,推车式灭火器,严重危险级,15,30,中危险级,20,40,轻危险级,25,50,表5.2.2 B、C类火灾场所灭火器最大保护距离（m）,手提式灭火器,推车式灭火器,严重危险级,9,18,中危险级,12,24,轻危险级,15,20,第35页,5,、,计算每个灭火器设置点最小需配灭火级别（,7.3,、,6.2,）,：,7.3.4,计算单元中,每个灭火器设置点最小需配灭火级别,应按下式计算：,Q,Q,e,=-,N,式中,Qg,计算单元中每个灭火器设置点最小需配灭火级别（,A,或,B,）；,N,计算单元中灭火器设置点数（个）,地上：,Q,e,地上,=6/1=6,（,A,）,2A,；地下：,Q,e,地下,=650/4,163,（,B,）,89B,。,灭火器设置点个数计算方法：,步骤一：,N=,（,a/r,）,*,（,b/r,）（其中，,a,为保护区域长，,b,为保护区域宽，,r,为灭火器保护半径即最大保护距离）；,步骤二：带入平面图校核,*对于大空间场所，步骤一为普通计算步骤。对于空间较小场所，灭火器保护半径靠近其边长（如本例），教室等隔断较多场所，通常只需在平面图上进行直观布置，也可结合步骤一计算结果进行校核，适当增减设置点数。,第36页,6,、,确定每个设置点灭火器类型、规格和数量（,4.1,、,4.2,、,5,、,6,、,7,附录,A,、附录,E,、附录,F,）,：,结合本规范,4.1,、,4.2,关于灭火器选择要求，查,附录表,A.0.1,、附录,E,、附录,F,，确定灭火器类型、规格、数量以下：,地上：,1,个灭火器设置点，布置能确保最不利点最少在,1,具灭火器保护范围内；,每点设,3kgABC,类干粉灭火器,3,具,。（单具灭火级别,2A,，满足单具最低配置标准,2A,；每点实配灭火级别,6A,，等于计算需配,6A,；符合本规范第,5,、,6,、,7,章要求）,地下：,4,个灭火器设置点，布置能确保最不利点最少在,1,具灭火器保护范围内；,每点设,5kgABC,类干粉灭火器,2,具,。（单具灭火级别,89B,，满足单具最低配置标准,89B,；每点实配灭火级别,178B,，大于计算需配,163B,；符合本规范第,5,、,6,、,7,章要求。）,7,、,确定每具灭火器设置方法和要求（,5.1,）,：,结合,本规范,5.1,要求。,8,、,在工程设计图上用灭火器图例和文字标明灭火器型号、数量与设置位置（附录,B,）,。,参考,附录,B,。,第37页,灭火器配置需要考虑很多原因。从其普通步骤来看，,首先，要对配置场所火灾危险性及危险等级参考规范举例进行确定。,然后，依据楼层或防火分区及各场所内火灾危险性细划组合或独立计算单元，依据其建筑或占地面积确定各计算单元面积,S,。,依据场所内固定灭火系统设置情况及场所火灾危险特殊性，确定,K,值；依据场所火灾种类和危险等级不一样查表确定单位灭火级别最大保护面积,U,，则该计算单元最小需配灭火级别,Q=K*S/U,（单位：,A,或,B,）（进位取整）。,依据场所火灾种类和危险等级不一样查表确定手提,/,推车式灭火器最大保护距离,r,，当为大空间计算单元时，按照公式,N=,（,a/r,）*（,b/r,）（其中,a,为计算单元长，,b,为计算单元宽，单位：,m,）确定灭火器设置点数量,N,（单位：个），同时，确定并校核每个设置点位置。当为办公楼、教学楼这类多墙分隔建筑空间及计算单元较小时，直接在草图上绘制并校核设置点位置进而确定数量即可。设置点位置必须结合建筑平面图来确定。,依据公式,Qe=Q/N,求得每个灭火器设置点最小需配灭火级别（单位：,A,或,B,）。（进位取整）,依据本规范,4.1,、,4.2,，参考附录,A,，按照适用性、相容性、通用性、灭火效能性等标准确定灭火器类型（手提式或推车式，水型、干粉、泡沫、二氧化碳、洁净气体）、规格（容积或质量，灭火级别,A,或,B,）和数量，代入设置点，反证，应满足：单具灭火器最小配置灭火级别、最大保护距离、最不利点最少在,1,具灭火器保护范围内、每点实配灭火级别大于计算所得需配灭火级别、每个计算单元内配置灭火器数量不少于,2,具、每个设置点灭火器数量不宜多出,5,具、住宅楼每层公共部位建筑面积超出,100,时最少配置,1,具,1A,手提式灭火器且每增加,100,增配,1,具,1A,手提式灭火器等要求。,依据本规范,5.1,要求确定灭火器设置方式和对应保护、便于取用等办法。,最终，按照本规范附录,B,图例，在工程设计图纸上详细标注灭火器配置情况。,第38页,第39页,
