Asterisk 入门教程.doc

Asterisk 入门教程
subscriber：加入某个group，从而遵从某一个call restricion
subscriber group：可以使用1种call restriction。
call restriction：将numbering plan中各项取出，各自组成成不同的呼叫限制方案
numbering plan:通用，是一个整体的计划，里面包括长途，本地，等各种形式的方案

-------------------------------------------------------------
以上，用于拨入号码的预处理，实际上是一种过滤，下面才是真正的呼叫处理。
--------------------------------------------------------------

route:一种策略，根据号码匹配的模式，选择走哪个trunk。
trunk:实际上做通一个链路，供route选择。
analog的，一个POTS就是一条analog trunk
analog的数量由设备定，
ip trunk没有限制数量，并且一个ip trunk连到对方IPPBX后，对方的subscriber 数量是不确定的，由那个IP PBX决定。

Asterisk，开始吧
--------------------------------------------------------------
什么是asterisk?开源电话平台

Asterisk 通过了电话的开源平台。基本上就是一个软件的PBX。

最初是Digium 公司的Mark Spencer 编写的，这个公司就是他创立的，专门生产并销售Asterisk使用的硬件。Asterisk 简直就是一场电话的革命。

为什么使用Asterisk？
现在电信行业的混乱，因为各种专利技术应用在各种层次的网络上，导致很大的混乱。Asterisk 就是答案——给电信行业普遍的混乱环境带来秩序的革命。

专利技术有什么错？

没错，如果专利技术独立工作的话。就像你有剃须刀和剃须膏没错一样!但是让各种技术互相操作，专利技术就会除了要价过高、客户不满，以及缓慢的开发速度等问题之外的刻板和局限。

我们要Asterisk做什么？

根据情况而定。在一个小实验室，一个pc（x86），500MHz 的奔三，合适的内存，合适的电源，还有Linux （其他os也可以支持）。此外还有Digium 板卡插在系统中，以便连接本地PSTN。

Asterisk支持什么技术？

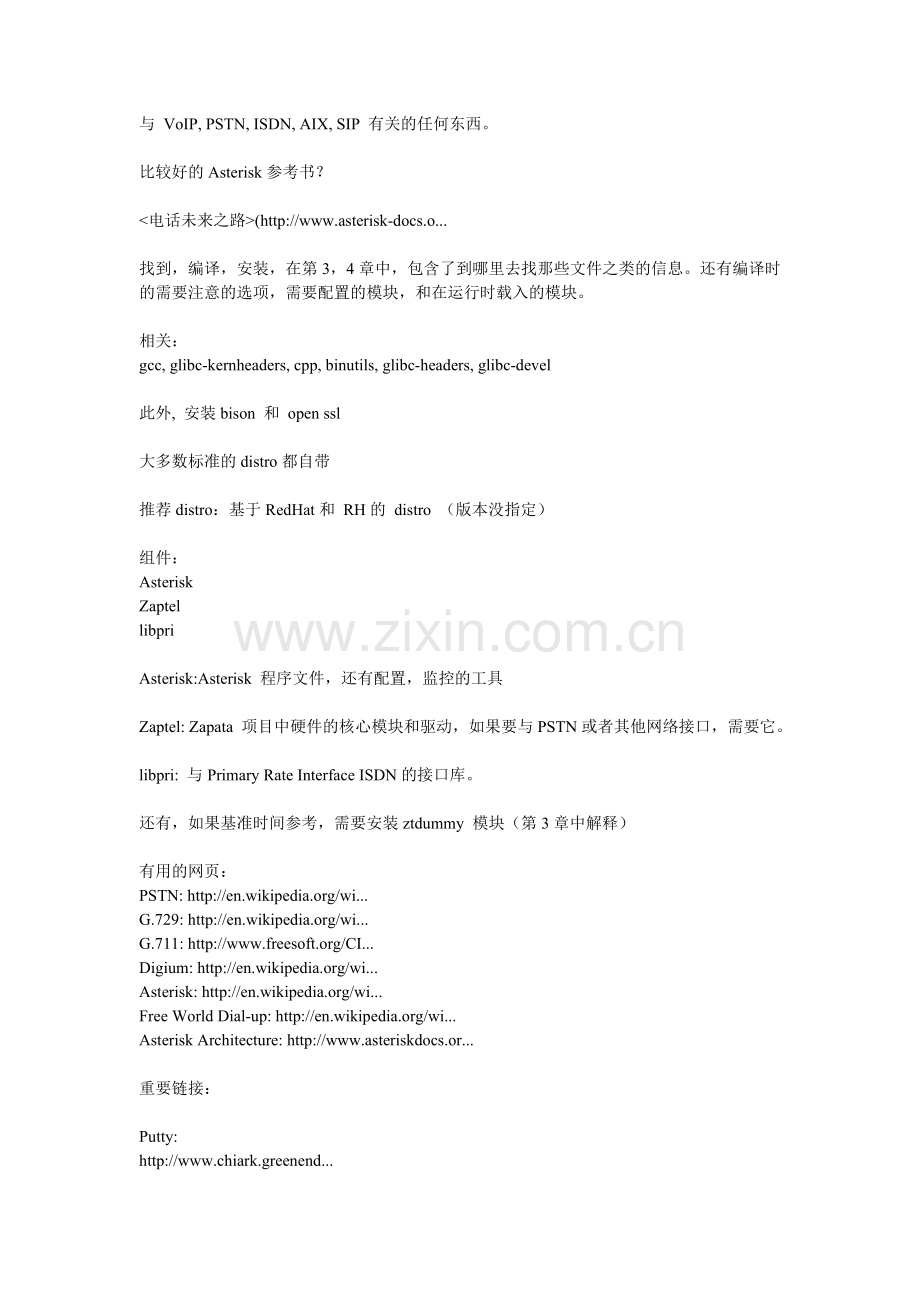

与 VoIP, PSTN, ISDN, AIX, SIP 有关的任何东西。

比较好的Asterisk参考书？

<电话未来之路>(http://www.asterisk-docs.o...

找到，编译，安装，在第3，4章中，包含了到哪里去找那些文件之类的信息。还有编译时的需要注意的选项，需要配置的模块，和在运行时载入的模块。

相关：
gcc, glibc-kernheaders, cpp, binutils, glibc-headers, glibc-devel

此外, 安装bison 和 open ssl

大多数标准的distro都自带

推荐distro：基于RedHat和 RH的 distro （版本没指定）

组件：
Asterisk
Zaptel
libpri

Asterisk:Asterisk 程序文件，还有配置，监控的工具

Zaptel: Zapata 项目中硬件的核心模块和驱动，如果要与PSTN或者其他网络接口，需要它。

libpri: 与Primary Rate Interface ISDN的接口库。

还有，如果基准时间参考，需要安装ztdummy 模块（第3章中解释）

有用的网页：
PSTN: http://en.wikipedia.org/wi...
G.729: http://en.wikipedia.org/wi...
G.711: http://www.freesoft.org/CI...
Digium: http://en.wikipedia.org/wi...
Asterisk: http://en.wikipedia.org/wi...
Free World Dial-up: http://en.wikipedia.org/wi...
Asterisk Architecture: http://www.asteriskdocs.or...

重要链接：

Putty:
http://www.chiark.greenend...
Asterisk 通道:
http://www.voip-info.org/w...

重要信息：

Asterisk machine on the LAN: 90.0.0.3

Asterisk的目录结构：（更确切的说，是Asterisk使用的目录）

/etc

包含了zaptel.conf文件（只有一个）

/usr/lib/asterisk/modules

所有的asterisk可载入的模块都在这里，一般来说，所以的模块都是启动的时候载入的

注意：要更改启动时载入的模块，或者是模块载入的方式，你可以修改/etc/asterisk/modules.conf文件

/etc/asterisk

包含了所有的asterisk配置文件

/var/lib/asterisk

agi-bin: agi 脚本

固件:兼容设备固件

映像：在这个目录下寻找映像（如果通道支持）

关键字：这个文件中有基于RSA一类的认证关键字

mohmp3:当配置了持有音乐的时候，这个目录是放置mp3的（注意，mp3应该使用恒比特率编码，并且没有id标签。）

sounds：所有的语音提示

/var/spool/asterisk

qcall:撤销了——包含了特殊呼叫方法的呼叫信息文件——不是打电话的好方法，因为这种方式太硬性了——不再使用。使用outgoing替代。

Outgoing：现在打电话的法国闹事——呼叫信息目录普遍使用。

Tmp：中间/临时数据

Voicemail:语音和问候语。通过修改/etc/asterisk/voicemail.conf文件可以修改。

/var/run

处理系统中运行进程的id（包括asterisk）

/var/log/asterisk

Asterisk在这里生产日志，通过/etc/asterisk/logger.conf来配置。

/var/log/asterisk/cdr-csv

用来存储呼叫详细记录，逗号分割，例如csv（地址簿格式）

重要：很多时间会使用cdr，ast附件包的代码可以在mysql数据库中存储cdr，用于记录呼叫详细记录

外部交换借口/通道接口

FXO ：Digium Dev-Lite kit上的红口：Foriegn eXchange Office：这个通道（接口）的动作角色是fxo，利用fxs协议——就是说这个模块需要插入到pstn。

FXS（Digium卡的绿口）：Foriegn eXchange Station，它表现得像fxs，读的是fxo协议——所以要插入终端设备——注意，这里插pstn，会烧坏！

配置Foriegn eXchange Station文件：
让你对常见的通道接口进行管理/comm 通道硬件，决定如何在连接的设备之间进行握手。

注意：使用zapata.conf文件完成非常重要的通道配置——激活或者失效类似回形针、回声处理之类的功能。详细程度到pstn添加到那个端口，信令控制等——如果这里配置不正确，甭指望系统能工作正常。

拨号计划：

在extensions.conf中指定。

Dialplan:
拨号计划：在 /etc/asterisk 文件中

拨号计划语法由以下组成部分：

上下文(context) :
写在[]里面 , 定义上下文来创建独立的空间

注意：最重要的一个上下文的应用就是提供安全性：要获得更多信息，看安装文件中SECURITY 文件。
例如：
[incoming]
statement 1---
statement 2---
[next-context]
注意：当下一个定义的上下文开始的时候，现在这个上下文就结束了。
分机：非常简单。与普通的PBX一样。分机号的意思是你在连接到系统之后拨打的号码以获得某个终端/服务-不仅是 asterisk
分机以如下格式定义：

exten =>
分机的组成部分：exten => name, priority, application()
例如 exten => 123, 1, Answer() 的意思是当另一端拨打123，调用asterisk/apps /Answer()，优先级别为1。优先级别通常从1开始。数字越小，级别越高。例如，级别1就比级别2要高。（现在，有一些称为非数字化的级别——非常好，继续读！）一个很好的例子：

exten => 123, 1, Answer()
exten => 123, 2, Hangup()
会发生什么情况，无论什么人拨打123，系统都会首先执行answer（），然后当answer结束的时候，过渡到hungup（）。你看，都是执行的顺序和优先级。

还有一些特殊的分机，例如s，比如我们前面的例子中123的位置，后面再解释

记住:
所有的优先级别都是从1开始，其他的必须遵循这个顺序。Ast不会处理其他的，会认为是出错。

分机可是任何，不仅是数字，例如名字。

优先级:我想在前面讨论分机的时候已经讨论了优先级别。
非数字的优先级：
我们会在Answer() ... Hangup() 后使用n来代替实际的优先级别数字。
exten => 123, 1, Answer()
exten => 123, n, Hangup()
Asterisk会自动给优先级别+1, 所以你就不用每次记着并输入这个数字了
Also, in Asterisk v2, we've got a way to put labels tp priorities:
exten => 123, 1, Answer()
exten => 123, n(Hangup), Hangup()

Applications:

应用程序：

应用程序是真正执行你的拨号计划的程序。拨号计划定义了顺序——应用程序就按照它去做。工作内容可以是任何东西，从播放声音到接受当前通道上的按键输入。（http://www.voip-info.org/w...了解asterisk通道，虽然听起来很好笑，但是我是对通道很迷惑）

简而言之，应用程序是真正干活的，当有人拨打123的时候，参考以上示例。

我们可以通过友好的邻居应用程序传递参数，把它们放在逗号或者竖线分割的列表中。

例如：
exten => 123, 1, DoSomething(Arg_1,Arg_2,Arg_3,..,Arg_n)
或者exten => 123, 1, DoSomething(Arg_1|Arg_2|Arg_3|..|Arg_n)

开源中，你随意！

特别分机：
‘s’是个特别的分机——它处理环境中任何的输入，没有特定目标。S意味着开始。

例如
[incoming]
exten => s,1,application( )
exten => s,2,application( )
exten => s,3,application( )
现在，只要呼叫进入，就带有最高级别，进入s。当我们补充了应用程序之后，我们就是创建了自己的拨号计划

填入应用程序名（分配正确的优先级别）

exten => s,1,Answer( )
exten => s,2,Playback(hello-world)
exten => s,3,Hangup( )
这就是asg拨号计划了

这个拨号计划会：

1. 接电话 (接听已经建立了通道的呼叫，这个呼叫就是从这个通道来的，在进行任何处理之前，先把电话接听.没有参数传递。
2. 播放语音，给出了语音文件的路径，通常在 /var/lib/asterisk/sounds/, gsm 格式，后缀名为.gsm。如果有多个文件都符合这个文件名，ast就播放那个cpu负载（翻译成本）最小的，翻译成本与不同的文件格式有关。在cli下面输入show translation可以看到，参数，语音文件名，还有路径，如果这个文件没有在标准路径下。

3. 挂掉活动通道，主叫方就是从这个通道进行呼叫的，很必要，确保主叫没有继续拨号计划。没有参数

为拨号计划添加逻辑:

Background() 应用程序: 它与 playback() 非常像, 只是在播放语音的时候，如果用户拨打号码，语音中断，然后呼叫那个分机。例如，主叫拨打分机x，会以第一优先级转到分机x上面去。

语法:
Background(sound_file)
例子:
extend => s,n,Background(sound_filename)
回拨语音文件，直到用户输入分机号，——在创建语音菜单的时候有用。

但是playback()不会接受输入，会一直拨，直到语音文件结束。

Goto() 应用: 如其名，主叫跳到某个 context / extension / priority上去.
语法:
Goto(context, extension, priority)
例子:
exten => 1,n,Goto(incoming,s,1)
把控制权交给下一个上下文，分机s, 优先级别 1 – 预先订制拨号计划跳转的流程，

链接:
Xlite sip电话- 免费的:

载入Ubuntu:
Ubuntu, 是一个比较新的桌面友好的distro ，放在Asterisk专用的机器上.

重要内容:
Ubuntu 很好 – 对桌面来说
我们必须装很多内容才能在ast服务器上用.
所以一般来说: 不要使用桌面disrto ，如果你计划在上面跑服务器的话- Fedora 是更好的选择.
但是也没有坏处- 有耐心，万事可达.

载入Ubuntu的基本原因就是为了图形化工具Firefox和Acrobat。只是费很多CPU和内存，x历史遗留问题。

所以我们继续的是一台新机器，从新开始运行ast

下面开始真正体验ast系统。经过良好调整的Ubuntu可以阅读PDF文档。

带有safe_asterisk 脚本的ast二进制文件在/usr/sbin中，昨天咱们编译过了如果ast异常，safe_asterisk脚本会引起ast的core dump，默认情况下是在第9终端开启ast。

开始ast我们使用safe_asterisk脚本，或者运行ast二进制文件来手工启动ast。在运行safe_asterisk脚本的时候，在9终端上载入ast的CLI（终端号可以配置），执行ast二进制文件载入ast，作为后台程序
我们还可以用初始化脚本来启动或者关闭ast。
见书71页

求助：
asterisk -h
其它命令行参数:
-c 显示Asterisk CLI (或控制面板)
-v 设置 CLI 的详细程度- 例如v (verbose), vv (very verbose), vvv (very very verbose)
-g 告诉asterisk 创建core dump，一会用gdb调试
-r 远程-连接到一个已经运行的Asterisk进程上 (与网络远程连接没有关系)
-rx远程执行 – 执行引号内的命令 ( "restart now") 不需要真的启动CLI

还有好多命令

Beginning an affair with Asterisk - Day 6
asterisk-dev 准备好 -
asterisk-dev的配置:
Distro: Ubuntu 5.10 (Breezy Badger)
Asterisk version: 1.2.1
运行配置: 图形下完全多用户模式(运行级别5)
asterisk-dev 机器上还装载了很多其他内容.

本章的任务:

1. Linux下Xlite客户端的配置，以便与asterisk-dev上我们的测试 Asterisk 服务器共同工作.
链接:
Xten 网站:
Xlite 下载页面e:

2. 录些 gsm 音频格式的音频文件:
welcome messege
timeout messege

我们使用免费的基于Windows的软件(aghhh..) 来进行录制,格式转换和音频标准化 . 它工作非常好，并且最重要符合我们的要求- 快速录制，不需要撞墙很长时间。

链接: 录制/ 转换/ 处理软件-
录制: Recordpad Trial Version - .au/reco...
音频转换(WAV to GSM): Switch Freeware Version - .au/swit...
音频编辑和处理: Wavepad Trial Version - .au/wave...
轻松快速创建音频文件，转换格式，并且标准化到正常的语音级别，让声音没有分叉。可惜不是开源并且在Linux下... .

注意:以上软件只是生成测试录音，为学习而已。Enterux Solutions (或者客户端, Enterux) 许可证要求不需用于任何商业目的。
这个开源的 zgsmplay 可用来测试我们的新gsm音频文件，在 Linux上

链接:

3. 写第一个拨号方案:

我们的分机配置文件 extensions.conf如下:

[incoming]

欢迎界面，

exten => s,1,Background(enterux/welcome)

exten => i,1,Playback(enterux/invalid-extension)
exten => i,n,Goto(incoming,s,1)

exten => t,1,Playback(enterux/call-will-be-disconnected)
exten => t,n,Hangup()

; 呼叫方可以拨打的用户分机
exten => 0,1,Dial(SIP/0) ; Operator
exten => 1,1,Dial(SIP/1) ; Sales staff – 使用&连接多个接收者，例如 SIP/staff_1&Sip/staff_2 – 最先接起来的电话就被连接。
exten => 2,1,Dial(SIP/2) ; Support staff -使用&连接多个接收者，例如 SIP/staff_1&Sip/staff_2 – 最先接起来的电话就被连接。

exten => 202,1,Goto(incoming,s,1)
exten => 201,1,Goto(incoming,s,1)

要使上面的拨号计划起作用， sip.conf 需要如下设置:

[201]
user=201
type=friend
secret=1234
host=dynamic
context=incoming

[202]
user=202
type=friend
secret=1234
host=dynamic
context=incoming

[1234]
user=1234
type=friend
secret=1234
host=dynamic
context=incoming

;用户添加 0-operator, 1-sales ，2-support
[0]
user=0
type=friend
secret=1234
host=dynamic
context=incoming
[1]
user=1
type=friend
secret=1234
host=dynamic
context=incoming
[2]
user=2
type=friend
secret=1234
host=dynamic
context=incoming

配置Xlite，完成拨号计划。

参考103页（拨号计划基本章节）

4.观察结果:

如果一个登录到ast服务器上的一个软电话拨打201/202,预记录就会播放欢迎语音。

"Welcome to Enterux Solutions. Press 0 for an operator, 1 for sales and 2 for Support. Thank you."

拨打0,1 ， 2之后，通过Dial() 应用程序拨打合适的用户

如果分机号码不对，就播放语音
"You have dialled an invalid extension. Please try again.".

软件电话 Xlite 没有声音了，出错说找不到声音驱动
分别试验了Kiax ，Linphone. Twinkle

Twinkle好用了. (仍然出错 "无法读 .DCOPserver_asterisk-dev_0; Please check that the dcopserver program is running" 在启动栏 – 这样就好了).继续，测试拨号计划

链接:
Twinkle SoftPhone: http://www.twinklephone.co...

装好Twinkle (and a little prayer) 我们修改#1号拨号计划:

extensions.conf 文件:

[incoming]

; 欢迎
exten => s,1,Background(enterux/welcome)

exten => i,1,Playback(enterux/invalid-extension)
exten => i,n,Goto(incoming,s,1)

exten => t,1,Playback(enterux/call-timeout)
exten => t,n,Playback(enterux/thankyou)
exten => t,n,Hangup()

exten => 0,1,Playback(enterux/connecting-to-operator)
exten => 0,n,Dial(SIP/0,10,r) ; Operator
exten => 0,n,Playback(enterux/line-not-answering)
exten => 0,n,Hangup()
exten => 0,102,Playback(enterux/line-busy)
exten => 0,103,Hangup()

exten => 1,1,Playback(enterux/connecting-to-sales)
exten => 1,n,Dial(SIP/1,10,r) ; &连接多个分机号码
exten => 1,n,Playback(enterux/line-not-answering)
exten => 1,n,Hangup()
exten => 1,102,Playback(enterux,line-busy)
exten => 1,103,Hangup()

exten => 2,1,Playback(enterux/connecting-to-support)
exten => 2,n,Dial(SIP/2,10,r) ; &连接多个分机号码
exten => 2,n,Playback(enterux/line-not-answering)
exten => 2,n,Hangup()
exten => 2,102,Playback(enterux/line-busy)
exten => 2,103,Hangup()

exten => 202,1,Goto(incoming,s,1)
exten => 201,1,Goto(incoming,s,1)

(参考107页)

sip.conf如下:

[201]
user=201
type=friend
secret=1234
host=dynamic
context=incoming

[202]
user=202
type=friend
secret=1234
host=dynamic
context=incoming

[1234]
user=1234
type=friend
secret=1234
host=dynamic
context=incoming

;用户添加 operator, sales and support
[0]
user=0
type=friend
secret=1234
host=dynamic
context=incoming
[1]
user=1
type=friend
secret=1234
host=dynamic
context=incoming
[2]
user=2
type=friend
secret=1234
host=dynamic
context=incoming

以下是拨号计划的内容:
系统可接收 0,1,2,201,202.
现在，我们的接线总机连到了201和202上面——就是说，欢迎信息只在拨打201和202分机时播放。

我们添加了超时、忙碌和没有应答的功能。阅读106页代码。
Ast的设置是，当没有人接听电话的时候，被叫分机就响2声，然后回拨错误消息。如果被叫的分机应答了，ast就接通，两个人可以占用一个全双工通道。

这是个非常简单的配置，只有最基本的应答函数，最基本的呼叫处理和连接两个用户的能力，用Dial()这个应用程序。我们实际测试过，虽然有实质的延迟，2-4秒，就好像是一个人在讲话,另一个人在重复。这确实存在。有能力的话就写几行代码让两个语音通道互连（相似类型或者不同类型）。

现在我们只试验 "incoming" 这一条,还添加了另外的 "internal" 并对这个文件extensions.conf 进行了验证:

[incoming]

; Extensions for welcoming caller
exten => s,1,Background(enterux/welcome)

exten => i,1,Playback(enterux/invalid-extension)
exten => i,n,Goto(incoming,s,1)

exten => t,1,Playback(enterux/call-timeout)
exten => t,n,Playback(enterux/thankyou)
exten => t,n,Hangup()

exten => 202,1,Goto(incoming,s,1)
exten => 201,1,Goto(incoming,s,1)

; 呼叫正确的分机

exten => 0,1,Playback(enterux/connecting-to-operator)
exten => 0,n,Dial(SIP/0,10,r) ; Operator
exten => 0,n,Playback(enterux/line-not-answering)
exten => 0,n,Hangup()
exten => 0,102,Playback(enterux/line-busy)
exten => 0,103,Hangup()

exten => 1,1,Playback(enterux/connecting-to-sales)
exten => 1,n,Dial(SIP/1,10,r) ;
exten => 1,n,Playback(enterux/line-not-answering)
exten => 1,n,Hangup()
exten => 1,102,Playback(enterux,line-busy)
exten => 1,103,Hangup()

exten => 2,1,Playback(enterux/connecting-to-support)
exten => 2,n,Dial(SIP/2,10,r) ; & 连接 SIP/staff_1&Sip/staff_2
exten => 2,n,Playback(enterux/line-not-answering)
exten => 2,n,Hangup()
exten => 2,102,Playback(enterux/line-busy)
exten => 2,103,Hangup()

[internal]
exten => 0,1,Goto(Internal,0,1)
exten => 1,1,Goto(Internal,1,1)
exten => 2,1,Goto(Internal,2,1)

sip.conf 文件如下所示:

[201]
user=201
type=friend
secret=1234
host=dynamic
context=incoming

[202]
user=202

type=friend
secret=1234
host=dynamic
context=incoming

[1234]
user=1234
type=friend
secret=1234
host=dynamic
context=incoming

; 0： operator, 1:sales and 2:support
[0]
user=0
type=friend
secret=1234
host=dynamic
context=internal
[1]
user=1
type=friend
secret=1234
host=dynamic
context=internal
[2]
user=2
type=friend
secret=1234
host=dynamic
context=internal

0,1 ， 2的条款发生了变化从[incoming] 到 [internal]

与以前类似，只是现在要使用的是不同的contexts。

---------------------------------------------------
在 Asterisk 拨号计划中使用变量

在拨号计划中使用变量

在 asterisk中设置变量:
JOHN=SIP/1
引用变量Asterisk:
exten => 123,1,Dial(${JOHN})

很简单.
注意：不需要大写变量名 – 这里是为了清晰

变量的类型:

全局变量:
所有的context都可以访问的变量。
全局变量在拨号计划的最前面[globals] context中声明.
还可以在拨号计划中声明全局变量:
[global]
JOHN=SIP/1
或者
[some context]
exten => 123,1,SetGlobalVar(JOHN=SIP/1)

全局变量的生命周期是到ast关闭为止。

渠道变量:
渠道变量与特定呼叫或者呼叫通道有关。
渠道变量的生命周期限制在呼叫的范围内.
有许多预定义的渠道变量- 见README.variables 文件 doc/ subdirectory.

设置渠道变量:
exten => 123,1,Set(MAGICNUMBER=42)

环境变量:
提供了通过dialplans访问Unix环境变量的方法.
参考环境变量:
UNIXPATH=${ENV(PATH)}
Asterisk中的模式匹配:
Asterisk 会尝试匹配任何以下划线开头的符号

你可以在模式匹配中使用如下的符号:
X 表示 0 到 9
Z 表示 1 到 9
N 表示 2 到 9
[] 表示范围 (例如， [15-7] 匹配1,5,6 or 7)
. 通配符

举例:
_9. 会匹配所有以9开头的数字，例如 92, 932344,99999,91,等.
_XXX 匹配3个数字的串，每个数字的范围是0到9，例如321, 999,123, 等.

使用匹配模式，:通常手工添加每个可能的分机是非常枯燥乏味的。模式匹配简单多了。

出线中继（Outbound trunk）:要让用户可以通过ast网络拨打外面的电话号码，我们可以启用出线中继。
比较好的方案如下:
-> 使用变量名来引用中继名。这可以让我们即时修改中继，不会引起错误
-> 使用编写正确的 context来合理划分拨号计划. 这可以保证系统免受意外，或者恶意的未经授权的使用。

下面看一些函数和条件分支，看看extensions.conf

[incoming]

; s 和 t分机
exten => s,1,Background(enterux/welcome)
exten => t,1,Hangup()

; 接受对201的呼叫
exten => 201,1,Goto(s,1)

; GotoIf() 函数
exten => 345,1,Set(TEST=greet)
exten => 345,n,GotoIf([{TEST}=greet]?10:20)
; Asterisk 给 GotoIf传递一串参数
exten => 345,10,Playback(weasels-eaten-phonesys)
exten => 345,20,Playback(office-iguanas)

; 倒数，使用 GotoIf() 和命名的优先级
exten => 346,1,Set(COUNT=10)
exten => 346,n(say),SayNumber(${COUNT})
exten => 346,n,Set(COUNT=[{COUNT}-1])
exten => 346,n,GotoIf([{COUNT}>0]?say:thank)
exten => 346,n(thank),Playba
