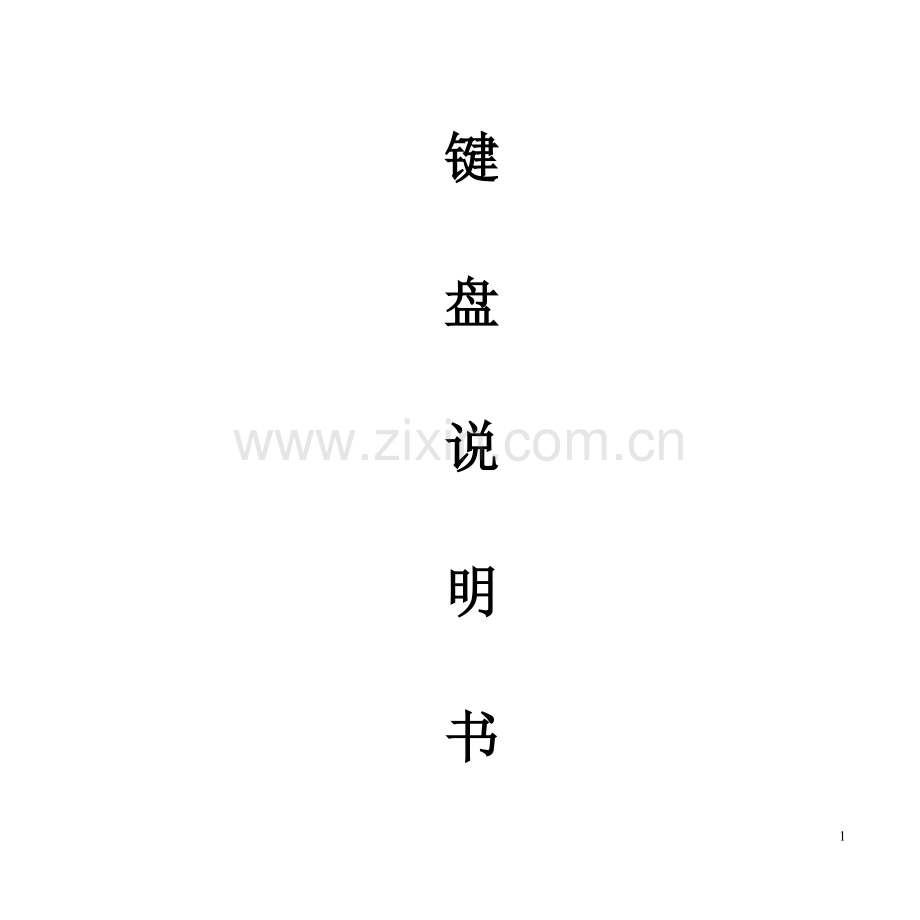

键

盘

说

明

书

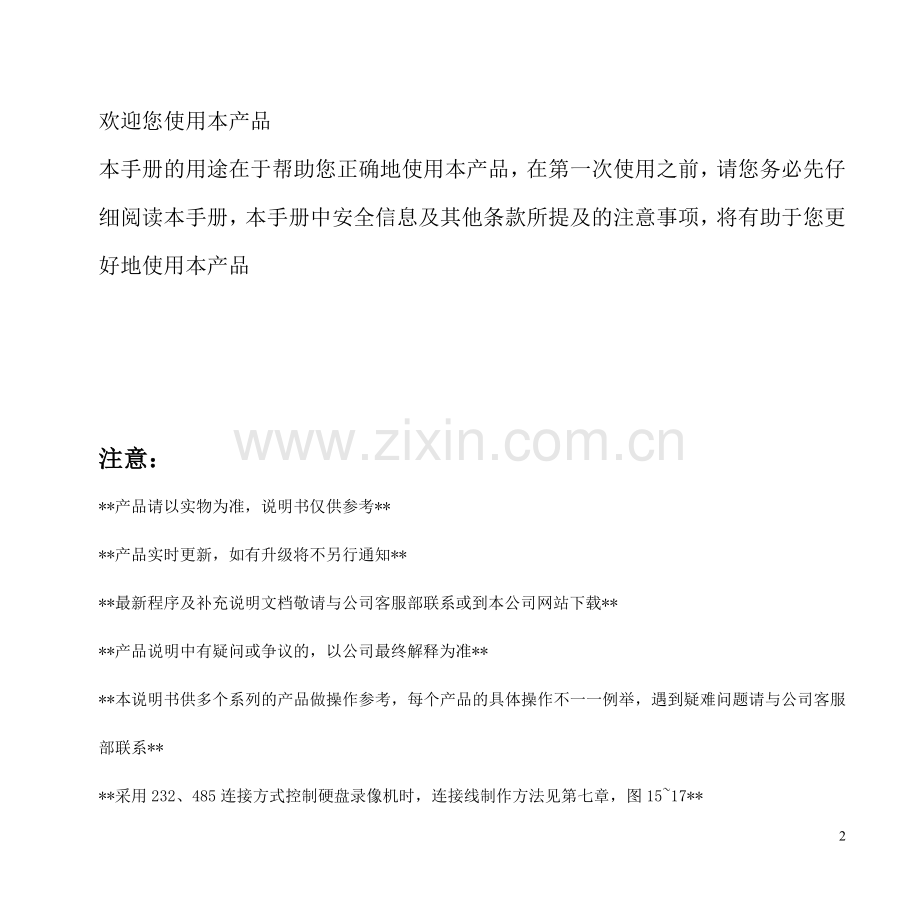

欢迎您使用本产品
本手册的用途在于帮助您正确地使用本产品，在第一次使用之前，请您务必先仔细阅读本手册，本手册中安全信息及其他条款所提及的注意事项，将有助于您更好地使用本产品

注意：
**产品请以实物为准，说明书仅供参考**
**产品实时更新，如有升级将不另行通知**
**最新程序及补充说明文档敬请与公司客服部联系或到本公司网站下载**
**产品说明中有疑问或争议的，以公司最终解释为准**
**本说明书供多个系列的产品做操作参考，每个产品的具体操作不一一例举，遇到疑难问题请与公司客服部联系**
**采用232、485连接方式控制硬盘录像机时，连接线制作方法见第七章，图15~17**

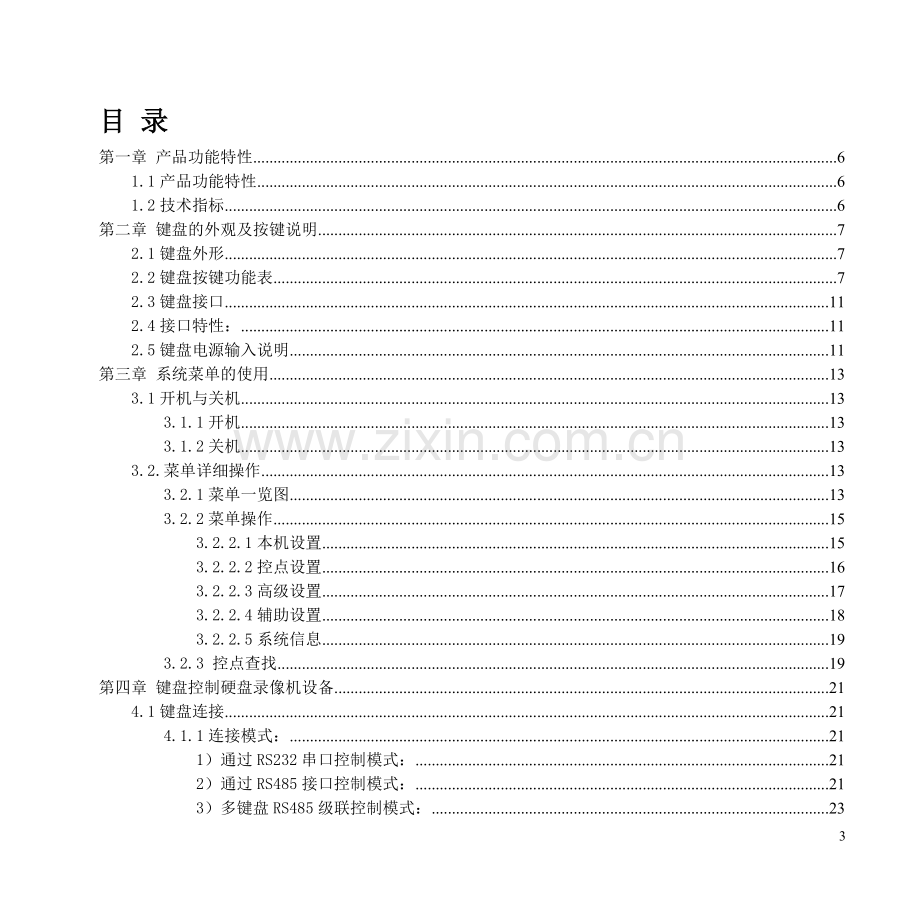

目 录
第一章 产品功能特性 6
1.1产品功能特性 6
1.2技术指标 6
第二章 键盘的外观及按键说明 7
2.1键盘外形 7
2.2键盘按键功能表 7
2.3键盘接口 11
2.4接口特性： 11
2.5键盘电源输入说明 11
第三章 系统菜单的使用 13
3.1开机与关机 13
3.1.1开机 13
3.1.2关机 13
3.2.菜单详细操作 13
3.2.1菜单一览图 13
3.2.2菜单操作 15
3.2.2.1本机设置 15
3.2.2.2控点设置 16
3.2.2.3高级设置 17
3.2.2.4辅助设置 18
3.2.2.5系统信息 19
3.2.3 控点查找 19
第四章 键盘控制硬盘录像机设备 21
4.1键盘连接 21
4.1.1连接模式： 21
1）通过RS232串口控制模式： 21
2）通过RS485接口控制模式： 21
3）多键盘RS485级联控制模式： 23
4.1.2通过网络连接（网络键盘） 24
4.2操作前的键盘设置 25
4.2.1串口连接后键盘的设置 25
4.2.2网络连接后键盘的设置 26
4.2.3.保存 26
4.3使用方法 27
4.3.1登录 27
4.3.2退出 27
4.3.3 录像 27
4.3.4云台控制与图像颜色 27
4.3.5轮巡及单画面/多画面模式切换 27
4.3.6网络键盘备份方法（Usb备份）： 28
第五章 键盘控制球机的操作方法 30
5.1、球机与键盘的连线 30
5.2、操作前的键盘设置 30
5.3、操作说明 30
5.3.1按键的操作方法 31
5.3.1.1 P/T球机方向镜头控制 31
5.3.1.2预置点的设置 31
5.3.1.3 SCAN线扫 32
5.3.1.4 AUTO-PAN巡航 33
5.3.1.5 PATTERN巡迹 34
5.3.1.6 灯光/雨刷/辅助/风扇设置 35
第六章 键盘升级 36
6.1.控制键盘升级 36
6.2.网络键盘升级： 36
第七章 串口线制作方法 39
7.1 制作232串口线方法： 39
7.2 制作485串口线方法： 39
7.3 25芯接口与转换器接线图 39
第一章 产品功能特性
1.1产品功能特性
² 可以控制多台硬盘录像机（DVR），也可以多台键盘控制一台硬盘录像机
² 可控制球机
² 支持RS485接口和RS232接口
² 通过摇杆可方便地控制云台
² 可实现硬盘录像机前面板所有能实现的功能
² 具备键盘锁定功能
² 具备多级操作权限
² 支持级联功能
² 可进行单台或多台硬盘录像机的菜单设置
² 可视化菜单设计、人性化操作步骤，方便用户操作

网络键盘还具备以下功能：
² 可控制网络视频服务器、网络视频解码器
² 支持网络接口连接
² 可接收硬盘录像机报警信息，具备一路报警联动输出
² USB口支持网络备份硬盘录像机录像数据
1.2技术指标
工作温度
0℃-+55℃
重量
2．5Kg
外型尺寸
320x190x50（最高）mm 含摇杆高度：100mm
工作电源
12VDC 1200mA
液晶屏尺寸
84 x 31 mm
第二章 键盘的外观及按键说明
2.1键盘外形

图1
① 功能键区　　②显示液晶屏　　③指示灯区　 ④DVR功能区
⑤公用功能区　⑥球机矩阵功能区　⑦摇控杆 ˆ辅助功能区
2.2键盘按键功能表
序号
键名
标识
功 能
功
能
键
区
设置键
SETUP
快捷进入功能设置菜单
报警键
ALARM
快捷进入报警设置菜单
SHIFT键
SHIFT
键盘中输入法的切换

液晶显示屏

显示键盘屏幕菜单

指
示
灯
区
DVR指示灯
DVR
连接DVR设备时指示灯亮
球机指示灯
DOME
连接球机设备时指示灯亮
其它指示灯
ALT
连接其它设备时指示灯亮
串口指示灯
COM
连接串口设备时指示灯亮（串口-连接）
报警指示灯
ALARM
连接报警设备时指示灯亮
工作电源指示灯
POWER
接通键盘工作电源正常时该指示灯亮

DVR
按键
区
辅助功能键
Fn1
单画面监控状态时，按键显示云台和图像颜色的控制菜单
动态检测区域设置时，按键配合完成
录像回放时，按该键可显示或隐藏回放进度条
DVR辅助键2
Fn2
DVR菜单设置中输入法的切换
轮巡键
P
实现画面轮巡功能
单画面键

用于DVR设备画面分割切换单画面模式
画面分割
四画面键
⊞
用于DVR设备画面分割切换四画面模式
画面分割
九画面键
▦
用于DVR设备画面分割切换九画面模式
画面分割
十六画面键
▦
用于DVR设备画面分割切换十六画面模式
录像键
˜
启动/停止录像
倒放/暂停键
;/3
录像文件倒放及暂停播放切换
逐帧播放键
→
按帧播放
播放/暂停键
uII
录像文件播放/暂停切换
配合前端DVR产品实时监视时进入录像查询菜单
快退键
7
录像文件回放时进行快退跳放
慢放键
►
依次选择多种速度慢放录像
快进键
8
依次选择多种速度快进录像
播放上一段键
9
播放当前播放录像的上一段录像
播放下一段键
:
播放当前播放录像的下一段录像
逐帧倒放键
←
按帧倒放

公
用
按键
区
数字及字母键
0-9
用于数字及字母输入，按Shift键进行切换
设备ID号
ID
快捷进入ID控点查找
设备通道号
CAM
用于选择控制DVR通道
取消键
ESC
取消操作
录像回放状态时，恢复到实时监控状态
确认键
ENTER
确认操作
方向键
Ç上
È 下
单画面实时监视时按上下方向键可切换监视通道画面
增减数字
更改设置
云台控制切换
Å 左
Æ右
实时监视时按左右方向键可切换单画面和多画面状态
云台控制切换

球机矩阵按键区
球机菜单上一页
PREV
球机菜单时配合使用
球机菜单
MENU
控制球机时进入球机菜单快捷键
球机菜单下一页
NEXT
球机菜单时配合使用
线扫
SCAN
调出线扫菜单
自动巡航
AUTO-PAN
调出自动巡航菜单
模式扫描
PATTERN
调出模式扫描菜单
设置预置点
SET
调出设置预置点菜单
转至预置点
GOTO
调出转至预置点菜单
删除预置点
REMOVE
调出删除预置点菜单
变倍+
TELE
设置云台镜头的变倍增加
云台
P/T
云台操作快捷键
变倍-
WIDE
设置云台镜头的变倍缩小
聚焦+
NEAR
设置云台镜头的聚焦增加
雨刷
WIPER
控制球机雨刷快捷键
聚焦-
FAR
设置云台镜头的聚焦减少
光圈-
CLOSE
设置云台镜头的光圈缩小
光圈+
OPEN
设置云台镜头的光圈增大
灯光
LIGHT
控制球机灯光快捷键

摇控杆

辅助菜单及功能键操作
辅助按键区
AUX1-AUX6

辅助键
LOG
LOG
日志查询快捷键
LOCK
LOCK
上锁快捷键
2.3键盘接口
1、RJ45网络接口
2、USB接口
3、遥控发射接口
4、RS485接口
5、RS232口
6、电源接口

图2
其中RJ45网络接口、USB接口、遥控发射接口为网络键盘具备，控制键盘不具备。
2.4接口特性：
RS232接口可与有232接口的设备直连，但距离不能超过10米。
RS485 接口的最大传输距离标准为1200 米（9600bps 时），实际上可达3000米，在级联模式下，RS485 接口在总线上容许连接多达16个键盘。
网络键盘RJ45特性，目前可以通过RJ45与DVR连接控制，网络备份，可以与中心管理软件实现交互控制前端设备。
2.5键盘电源输入说明
本键盘使用的是+12V直流电，可直接使用标配中的电源适配器。

图3
第三章 系统菜单的使用
3.1开机与关机
3.1.1开机
接好键盘电源，电源指示灯亮，正常启动后，液晶屏上显示欢迎界面，用户按ENTER键或快捷键SETUP进入用户名/密码输入提示菜单：
用户：admin
密码：*****

出厂admin用户初始密码为888888，用左右方向键选择用户名，移动上下方向键将光标移到密码输入位置，输入用户的密码。切换输入法请按SHIFT键，可切换数字输入法，大写字母输入法A，小写字母输入法@等。
3.1.2关机
退出系统后，可直接将电源拔下，进行断电关机。
3.2.菜单详细操作
3.2.1菜单一览图
用户输入正确密码登录系统，进入控点查找和菜单操作主菜单。

网络设置
时间设置
地址设置
本机设置

ID号
设备类型
设备名称
连接类型
菜单操作

控点设置

网络连接
RS232连接
RS485连接

修改密码

菜

单

用户管理
高级设置

读取默认

背景灯设置
报警设置
语言选择
控点清空

辅助设置　

发布日期

控点信息
当前连接类型
系统版本

系统信息

ID号

设备名称
控点查找

IP地址

232地址

485地址

注：其中IP地址、网络设置、网络连接仅网络键盘有此功能。
3.2.2菜单操作
包括本机设置、控点设置、高级设置、辅助设置、系统信息。
菜单操作说明：进入菜单后，可对菜单属性值进行设置；
提供下面两种操作方法：
方法一、可通过键盘上的左右方向键进行光标移动或属性值选择，设置完毕按上下方向键移动光标选择另外的菜单项进行属性值设置，特殊菜单项设置请按提示选择ENTER确认或ESC键取消设置；
方法二、键盘摇杆辅助控制。菜单选择及辅助设置可用键盘的活动摇杆进行协助控制，功能等同于方向键。
3.2.2.1本机设置
包括对键盘的基本设置，包括时间设置、地址设置、网络设置。
时间设置：设置键盘的系统时间。包括年月日时分秒的精确设置，移动光标到相应需修改处后，利用键盘输入修改内容；
地址设置：数值范围为0-255，出厂默认为0，实际应用于键盘级连时，0地址键盘的控制优先级最高，255地址的键盘控制优先级最低；
IP地址： 192.168.090.111
子网掩码：255.255.255.000
网关：192.168.000.001
端口：37777
网络设置：针对网络键盘
设置键盘的IP地址、子网掩码、网关、端口（默认端口为37777）等，请根据实际应用填写网络设置， 可利用方向键配合键盘上的数字键进行网络设置，更改数值时可利用向左向右方向键移动光标到更改位置，再按数字键进行修改。

3.2.2.2控点设置
ID号：*3
设备名称：DVR-1
设备类型： DVR
连接类型：RS232连接
包括ID号、设备类型、设备名称、连接类型等菜单设置。
ID号：
ID号的设置为方便识别前端设备的编号。
设置方式：将光标移动到ID号；直接输入数值或使用左右方向键滚动数值。
注意：若输入的设备编号显示有*标志，如刚才用户输入数值编号3，显示为*3，即表明编号3的前端设备已经进行过控点设置的操作，可以查看到编号3的前端设备的相关类型及名称等。
设备名称：
对前端设备进行命名。键盘可扩展多种输入法，与输入法配合输入命名。
设备类型：
类型包括硬盘录像机、球机、中心管理软件、网络视频服务器等，控制左右方向键翻查设备类型并选择前端设备的类型，选择后按方向键进行选择其它菜单项设置。
连接类型：
控制键盘连接类型：
包括Rs232、Rs485连接等。用左右方向或键盘摇杆选择连接的类型。按ENTER键进入连接的子菜单设置其他属性。见下图菜单表。
连接类型

RS232连接 RS485连接
RS232地址 RS485地址
波特率 波特率
协议 协议
数据位 数据位
奇偶校验 奇偶校验
停止位 停止位
网络键盘连接类型：
包括网络连接、RS232、RS485连接等。用左右方向选择连接的类型。连接的子菜单见下图菜单表。

连接类型

网络连接 RS232连接 RS485连接
控点IP RS232地址 RS485地址
控点端口 波特率 波特率
协议 协议 协议
数据位 数据位
奇偶校验 奇偶校验
停止位 停止位
注意：
菜单中串口的设置要与连接的串口类型相对应，如菜单中设置的连接类型为RS232，则外界设备必须通过RS232口与键盘连接。否则键盘无法对连接的设备进行控制！
RS232连接：对RS232接口的属性设置。
RS485连接：对RS485接口的属性设置。
网络连接：输入控点IP地址，控点端口和协议。
此处串口属性的设置要与待连接设备中串口设置相同，否则同样无法控制连接的设备。
控点设置的每一项都必须设置，因为用户可以通过ID号、设备名称、串口地址、IP等任意一项进行快速查找，所以这些项的设置必须唯一，否则将不能保存更改后的设置。
保存：在设置完上述菜单选项后，按ESC键退出控点设置菜单层时系统提示：
保存数据？
是：ENTER, 否：ESC

确定保存数据，请按ENTER键确认，如果放弃保存数据，按ESC键。
3.2.2.3高级设置
包括键盘的修改密码、用户管理、读取默认、控点清空。
注意：切换输入法，按SHIFT键。
1.修改密码：
用户：admin
密码：**** 
确认：
选择用户，在密码输入处输入新密码，建议设置6位密码。可切换输入法变换密码值，在确认处重输一次新密码，输入密码时如果两次输入的密码值不一样，系统将提示相关信息，请用户确认后修改，按ESC键返回修改，按ENTER键进行保存。
管理员可以修改键盘中任何用户的密码，用户只能修改已登录用户的密码。
2.用户管理： 增加用户、删除用户，权限更改。
增加用户
删除用户
权限更改
注意：
用户管理只有管理员权限才能操作使用。管理员仅为一个帐号即出厂设置的admin帐号，可以更改admin的密码。管理员可增加、删除或修改用户，也可为其设置功能操作权限。用户仅能更改密码及在管理员开通的权限里操作硬盘录像机功能。来宾无权限控制硬盘录像机，只能预览硬盘录像机图像，查看版本信息等。
用户：
密码：
确认：
权限：
增加用户：
输入用户名，用户名最多可设置8位，设置密码并确认一次密码，权限可以选择来宾和用户。
用户权限包括：云台控制、系统设置、备份设置、高级设置等。光标移动权限选项上，按ENTER键使¡转成l标志，此时意为选择该权限的使用。（注：用户权限设置只针对硬盘录像机设备控制权限）
云台控制¡
系统设置l
备份设置¡
高级设置l
设置完成后用左方向键退回到增加用户的选项上。保存此新用户按ENTER键。
删除用户：
选择需要删除的用户后，按ENTER键进行删除。
权限更改：
对用户的权限进行修改。
3.读取默认：
主要将本地信息恢复为出厂默认值设置。请慎用此功能！
4.控点清空：
清空控点信息按ENTER键，则清空键盘保存的所有控点的信息。
3.2.2.4辅助设置
包括背景灯设置、报警设置、语言选择。
背景灯设置：
选择开则键盘液晶屏的背景灯开。十分钟后背景灯自动关闭，下次登录时背景灯自动打开；
报警设置：
启动报警功能；
语言选择：
选择简体中文、繁体中文或英文。
3.2.2.5系统信息
包括系统版本、发布日期、当前连接类型、控点信息等。
系统版本与发布日期仅供用户查看当前键盘的系统版本号与发布时间。
当前连接类型：按ENTER键进入，查看当前设备的连接属性即显示当前控点连接类型为串口或者网络（网络为网络键盘连接方式）。
3.2.3 控点查找
通过以下任一项参数快速查找到已设置的设备信息，并自动连接到该设备，键盘可以对该设备进行控制。
显示属性项如下：

控制键盘：

控点查找
ID号__ 设备名称__ 485地址__ 232地址__
控制操作
网络键盘：

控点查找
ID号__ 设备名称__ IP地址__ 485地址__ 232地址__
控制操作
可按ENTER键进入以上菜单项，输入该菜单项的属性值进行信息查找。
当前设备：球机
RS232地址：3

ID号：3
如ID号，我们输入为3的ID号，按ENTER键确认，系统经过查询返回如图信息，即是ID号为3的当前设备为球机，RS232地址为3。此时键盘自动对应该设备，通过键盘按键操作进行对设备的辅助控制。
注意：键盘在控制硬盘录像机设备时，按ESC键无法返回上一菜单，需先按ID键再按ESC键才能退出。控制其他设备时，按ESC键可以返回到上一菜单。
第四章 键盘控制硬盘录像机设备
4.1键盘连接
4.1.1连接模式：
1）通过RS232串口控制模式：
·控制键盘与DVR设备通过串口连接；
·连线方法：将串口线连接键盘和DVR设备的串口；

232通讯电缆

录像机

图4
录像机地址（机号）范围在1——255之间，每台地址不能相同，地址设定参考录像机说明。
2）通过RS485接口控制模式：
·直接用232接口接硬盘录像机限接1台。如果键盘要控制超过1台以上的录像机，控制键盘必须使用485连接方式，通过485口，用标配的485转232转换盒转换后连接到DVR的232口进行控制操作；网络键盘还有另外一种选择，即通过网络连接；
·键盘与485转换盒的连线制作可以参考图16，485转换盒与DVR连线制作可以参见图17；
·连线方法：485->232转换盒：485口接控制键盘的485口，232口接DVR的232口，具体的接法见图6。
RS485接口的管脚定义如下：

PIN1
PIN5
PIN6
PIN9

图5
PIN1 ： +5V电源
PIN2 ：报警输出
PIN3 ：RS485的A线
PIN4 ：悬空
PIN5 ：接地
PIN6 ：报警输入
PIN7 ：RS485的A线
PIN8 ：RS485的B线
PIN9 ：RS485的B线

RS485接口通过转换器控制录像机的接法如下：

485->232转换盒
485->232转换盒

A
B
485->232转换盒

……

……
图6
其中，485总线可同时接32个485->232转换盒，一台485->232转换盒可接12台录像机。
3）多键盘RS485级联控制模式：
其他485设备

A
……
B

图7
接多台转换器时：
485接口上的最后一台转换器需要跳线。即将转换器打开，看到如下图所示中的短接器标号中原来[1-2]的短接改成[2-3]的短接。
短接器短接
1 2 3

图8
注意：菜单中串口的设置要与待连接设备的串口类型相对应，如外设的连接类型为RS232，则控制键盘必须通过RS232与外设相连。否则键盘无法控制待连接的设备！
4.1.2通过网络连接（网络键盘）
键盘RJ45网络接口接入网络中，可实现网络控制、升级和网络USB备份。
通过RJ45网络接口控制模式：
与设备直连的方法如下：
网线（反线）

图9

通过交换机控制的接法如下

……
网线（正线）

交换机

……
图10
4.2操作前的键盘设置
4.2.1串口连接后键盘的设置
一、 确认连线连接正确。
二、 对硬盘录像机进行设置：
要实现键盘与硬盘录像机的连接使用必须先在硬盘录像机的菜单设置中选择网络键盘。即：在硬盘录像机菜单的系统设置＞串口控制中的串口功能中选择网络键盘，并设置属性如波特率、数据位、奇偶校验、停止位等（系统默认的波特率为：9600；数据位为：8；停止位为：1；校验为：无）, 而键盘中设置的属性则要与硬盘录象机的保持一致性。
详细设置在菜单操作>控点设置。包括ID号、设备类型、设备名称、连接类型等菜单设置。
1、ID号：
方便识别前端设备的编号。
设置方式：将光标移动到ID号；直接输入数值或使用左右方向键滚动数值。
ID号：*3
设备名称：DVR-1
设备类型： DVR
连接类型：RS232连接
注意：若输入的设备编号显示有*标志，如刚才用户输入数值编号3，显示为*3，即表明编号3的前端设备已经进行过控点设置的操作，可以查看到编号3的前端设备的相关类型及名称等。
2、设备名称：
对前端设备进行命名。键盘可扩展多种输入法，与输入法配合输入命名。
3、设备类型：
类型包括DVR、球机、中心管理软件、网络视频服务器等，控制左右方向键翻查设备类型并选择前端设备的类型，选择后移动控制上下方向键继续进行其它菜单项设置。
4、连接类型：
232地址：8 奇偶校验：无
协议：DH2 停止位：1
波特率：9600
数据位：8
根据键盘与设备的连接方式决定，例如键盘通过232接口与DVR设备相连，则连接类型选择RS232连接。
设置方法：移动上下方向键将光标移到连接类型，移动左右方向键选择方式，按ENTER键进入设置层，设置232地址、协议、波特率、数据位、停止位、校验等。
注意：
1、232 地址/485地址为对应硬盘录像机中的本机编号。
2、协议一般用DH2；DH2为网络键盘/二代控制键盘协议，对应硬盘录像机的串口协议为网络键盘协议；DH1为一代控制键盘协议，对应硬盘录像机的串口协议为控制键盘协议或者大华协议。
4.2.2网络连接后键盘的设置
控点IP：192.168.090.111
控点端口：3777
协议：DH-2
ID号、设备名称、设备类型的设置同上。
连接类型的设置方法：
移动上下方向键将光标移到连接类型，移动左右方向键选择方式，按ENTER键进入设置层，设置控点IP、控点端口、协议。
保存数据？
是：ENTER, 否：ESC
4.2.3.保存
在设置完上述菜单选项后，按ESC键退出控点设置菜单层时系统提示（如右图所示）：确定保存数据，请按ENTER键确认，如果放弃保存数据，按ESC键。
4.3使用方法
4.3.1登录
ID号 485地址
设备名称
IP地址
232地址
用户可以选择以下任一种方式进行登录：ID号、设备名称、IP地址、232地址、485地址，按ENTER键进入设置层，输入需要查找的信息，最后按ENTER键完成查找。
若查找成功，则自动进行连接，若查找的信息不存在，则显示：地址不存在，请重新输入！
ID查找快捷键：直接按ID键，输入ID号，按ENTER键确认即可。
建立连接后，按ENTER键进入主菜单，其他的操作同硬盘录像机。
注意：登录之前应先将DVR本地用户菜单注销！ DVR用户优先级：本地用户＞键盘用户！
4.3.2退出
先按ID键，再按ESC键方可退出当前控制菜单。
4.3.3 录像
按录像键（˜）进入录像界面。用户配合使用方向键对通道号和状态进行设置，按ENTER键保存设置，ESC键取消并退出。
4.3.4云台控制与图像颜色
单画面状态时，按Fn1键显示云台转动和图像颜色的控制菜单；或按键盘上的P/T键直接进入DVR云台控制菜单。
4.3.5轮巡及单画面/多画面模式切换
按P键进行轮巡，但只有支持轮巡的硬盘录像机才能支持此功能。c、⊞、▦、▦键可切换单画面、四画面、九画面、十六画面。
按数字键进入指定通道，如：按数字1 直接进入通道1 。但进入10通道以上需要CAM键配合。操作方法：CAM键+通道号+CAM键，例如：输入切换到12通道，CAM键+12+CAM键。
4.3.6网络键盘备份方法（Usb备份）：
网络键盘RJ45网络接口接入网络中，与硬盘录像机以网络的方式建立连接（具体操作方法见4.1.2）。
操作方法如下：
1、在键盘的USB口接移动U盘、移动硬盘
2、键盘通过网络成功登录硬盘录像机，按键盘上的AUX1键弹出以下菜单
日期：年：2006 月：09 日：20
开始：时：08 分：30 秒：00
结束：时：17 分：30 秒：00
通道号：1 类型： 录像

设置日期、录像的开始时间、结束时间、选择录像的通道及录像类型。录像类型有录像、报警、动态、卡号四种。
3、设置完成后按ENTER键，键盘向硬盘录像机发送查询录像命令，如果查询时间段有录像，则会出现如下图所示界面
NO.1-0 08:30:01 09:30:30
NO.1-1 09:30:01 10:30:00
NO.1-2 10:30:00 11:30:00
NO.1-3 11:30:00 12:30:00
NO.1-4 12:30:00 13:30:00

按上下方向键，选择其中一个路径保存录像，按ENTER 键进入，显示如下图所示菜单
下载 NO.X 文件？
是：ENTER， 否：ESC

上图中X表示0~4，按ENTER键开始保存录像，画面会显示下载进度条。按ESC键退出。
若键盘的USB口未接任何设备，则显示
设备未找到
确定

第五章 键盘控制球机的操作方法
5.1 球机与键盘的连线
·将球机的A线接键盘RS485接口的3脚或7脚；球机的B线接键盘RS485接口的8脚或9脚（参见图5）；
5.2 操作前的键盘设置
·确认键盘的A、B线与球机A、B线连接正确。
·将球机通上电，并将球机的视频线接到监视器。
·设置球机地址，若球机地址设置为1 ，则键盘中485地址也设置为1。
·在键盘菜单中进行相应的设置，详细设置在菜单操作>控点设置。
设置ID号、设备名称；连接类型为RS485连接。
例如：ID号设置为0；直接按ID键输入数字0，即可进入当前设备的连接界面。
ID号：*0
设备名称：qiuji ①
设备类型：球机
连接类型：RS485连接

光标移到连接类型，再按ENTER进入RS485连接类型的设置。
485地址设置为1；协议根据球机类型进行选择，默认为DH-SD。
设置完成后按ENTER键保存，ESC键取消。
485地址：1 奇偶校验：无
协议：DH-SD 停止位：1
波特率：9600
数据位：8

当前设备：球机
RS485地址：1

ID号：0
5.3 操作说明
直接按ID 键， 输入ID号进入当前设备的连接界面，如右图所示
此时按键盘上的球机部分菜单的任一键对球机进行操作。

1.向上移动 5.上一级菜单
2.向下移动 6.下一级菜单
3.向左移动 7.确定
4.向右移动 8.关闭菜单
按MENU 键弹出如右图所示的菜单。
此界面的菜单功能须与球机菜单配合使用。

5.3.1按键的操作方法
注意：1.文中x的范围随协议不同而不同；
2.上下键移动球机操作菜单；
3.左右键移动“＞”光标；
4.操作菜单会因为协议的不同而有差异，本章节介绍的操作方法是基于DH-SD协议；
5.3.1.1 P/T球机方向镜头控制
速度主要适用于控制方向操作，例如速度为8的转动速度远大于速度为1
速 度：5
〈变倍〉
〈方向〉 〈聚焦〉
〈光圈〉
的转动速度。其数值可通过前面板按键获得，按ENTER键确认（速度范围为
1-8，8为最大速度（此处的速度只针对按键有效，三维摇杆速度自带）。
镜头转动可支持８个方向，分别是上、下、左、右、左上、右上、左下、
右下。（使用遥控杆可对8个方向进行操作；使用键盘的方向键时只能控制上，
下，左，右）。
变倍/聚焦/光圈：
变倍可通过球机矩阵按键区的WIDE、TELE按键分别进行镜头的变倍；WIDE对应变倍缩小；TELE对应变倍增大。
聚焦可通过球机矩阵按键区的FAR 、NEAR按键分别进行镜头的聚焦减少、聚焦增加。
光圈可通过球机矩阵按键区的CLOSE 、OPEN按键分别进行镜头的光圈缩小、光圈增大。
注：镜头的变倍也可通过遥控杆进行控制。顺时针旋转遥控杆变倍缩小；逆时针旋转遥控杆变倍增大。
5.3.1.2预置点的设置
设置预置点 ＞值：1
转至预置点
删除预置点
SET 设置预置点
用三维摇杆来控制球机方向镜头变倍，云台镜头操作设定好后，在值中输入需要增加的预置点“x”，按ENTER键确认，完成预置点x的设置。
GOTO 转至预置点
设置预置点 ＞值：1
转至预置点
删除预置点

在值中输入需要转至的预置点“x”，按ENTER键确认，镜头会自动转
到事先设置的预置点。
REMOVE 删除
在值中输入需要删除的预置点“x”，按ENTER键确认删除。
注意：此功能根据协议不同而不同，部分协议没有此功能。没有删除预置点功能的协议，不能删除预置点，但可以重新设置预置点替换原来的。
5.3.1.3 SCAN线扫
线扫操作 值 ：1
线扫设置 ＞ 左边界
花样扫描 右边界
随机扫描 速 度
1. 线扫设置→调用线扫路线→进行线扫操作。
线扫设置：
①、在值中输入数字“x”，表示在第x段设置线扫；按左右键将光标
“＞”移到左边界处，转动遥控杆使摄像头转动设置左边界，按ENTER
线扫操作 值 ：1
线扫设置 ＞ 开 始
花样扫描 停 止
随机扫描
确定；
②、同样，再将光标“＞”移到右边界，在值中输入数字“x”，
转动遥控杆使摄像头转动设置右边界，按ENTER确定；
③、最后将光标移到速度处，在值中输入线扫时的速度，按ENTER确定。
线扫操作 值 ：1
线扫设置 ＞ 开 始
花样扫描 停 止
随机扫描 速 度
调用线扫路线并进行线扫操作：
④、按上下键将光标移到线扫操作，在值中输入线扫的路线“x”，完成线扫路线的调用。按ENTER键开始线扫操作；
⑤、按左右键将光标“＞”移到停止处，按ENTER键停止线扫操作。
线扫操作
线扫设置 ＞ 开 始
花样扫描 停 止
随机扫描
2.花样扫描
此功能根据协议不同而不同，部分协议没有此功能。
3.随机扫描
此功能根据协议不同而不同，部分协议没有此功能。
巡航操作
巡航设置 ＞ 巡航组：1
加入巡航点 巡航点：
删除巡航点
5.3.1.4 AUTO-PAN巡航
1. 增加巡航组和巡航点→巡航设置→调用巡航路线并进行巡航操作
增加巡航组和巡航点：
①、按上下键移动光标至加入巡航点处，在巡航组处输入巡航路线
“x”，在巡航点处增加的巡航点为在该巡航路线下增加的。
例如在巡航组1中增加巡航点2和3；
巡航操作 值 ：1
巡航设置 ＞ 速 度
加入巡航点 停留时间
删除巡航点 删除巡航组
首先在巡航组输入数字“1”，按ENTER确定；
其次在巡航点中输入数字2，按ENTER确定；表示在巡航组1中
增加了巡航点2；
再次再在巡航点中输入数字3，按ENTER确定；表示在巡航组1
中增加了巡航点3；
依此类推。
巡航操作 值 ：1
巡航设置 ＞ 开 始
加入巡航点 停 止
删除巡航点
巡航设置：
②、按上下键移动光标至巡航设置处，光标“＞”处于速度前时，在值
中输入“x”；表示巡航时的速度快慢。
③、按左右键将光标“＞”处于停留时间前时，在值中输入“x”；表示巡
航时各巡航点之间停留的时间长短。
调用巡航路线并进行巡航操作：
④、按上下键移动光标至巡航操作处，在值中输入需要调用的路线“x”。
按ENTER键开始巡航操作。
⑤、移动光标“＞”到停止处，按ENTER键停止巡航操作。

2.删除巡航组或巡航点
巡航操作 值 ：1
巡航设置 速 度
加入巡航点 停留时间
删除巡航点 ＞ 删除巡航组
删除巡航组：
在巡航设置中，将光标“＞”移到删除巡航组前，在值中输入
需要删除的巡航组“x”，按ENTER键确认，完成删除该巡航组的操作。
删除巡航点：
在删除巡航点中，将光标“＞”移到巡航组前，在巡航组中输入
数字“x”，按ENTER键确认（表示以下删除巡航点的操作只针对该巡
航组）；再将光标“＞”移到巡航点前，输入数字“y”，按ENTER键确
巡航操作
巡航设置 ＞ 巡航组：1
加入巡航点 巡航点：
删除巡航点
认，表示在巡航组“x”中删除了巡航点“y”。
例如：在巡航组2中删除巡航点5和6。
首先在巡航组中输入数字2，按ENTER键确认。
其次在巡航点中输入数字5，按ENTER键确认，成功删除了巡航点5。
再次在巡航点中输入数字6，按ENTER键确认，成功删除了巡航点6。
依此类推。
5.3.1.5 PATTERN巡迹
巡迹操作 值：1
设置巡迹 ＞ 开 始
水平旋转 停 止
1.设置巡迹→调用巡迹路线并进行巡迹操作
巡迹设置：
①、按上下键移动光标至设置巡迹处，在值中输入数字“x”。
②、将光标“＞”移到开始前，输入巡迹路线值“x”,按ENTER键确认。然
后用户开始按需要进行操作。
巡迹操作 值：1
设置巡迹 ＞ 开 始
水平旋转
