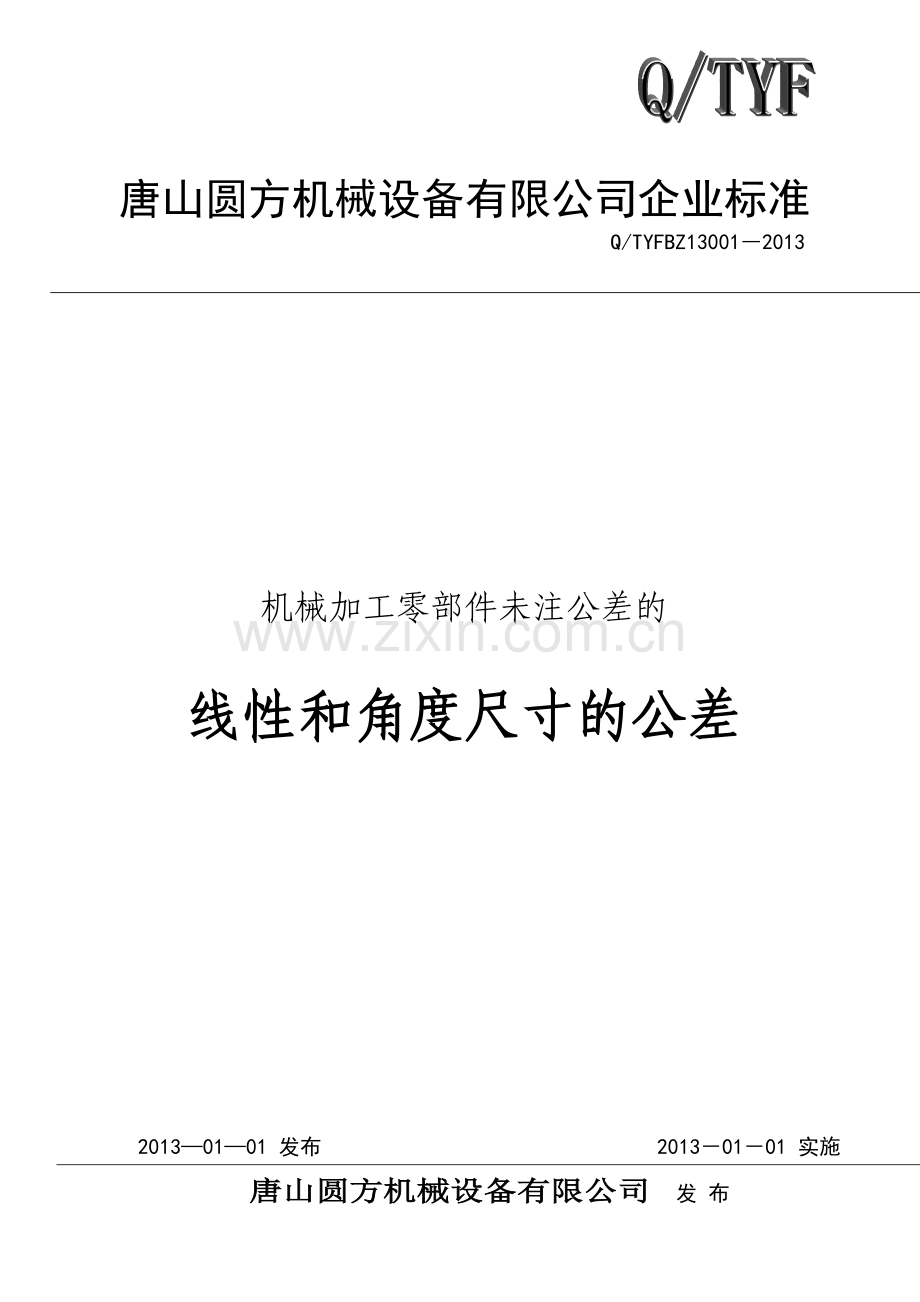

Q/TYFBZ13001―2013

机械加工零部件未注公差的

线性和角度尺寸的公差

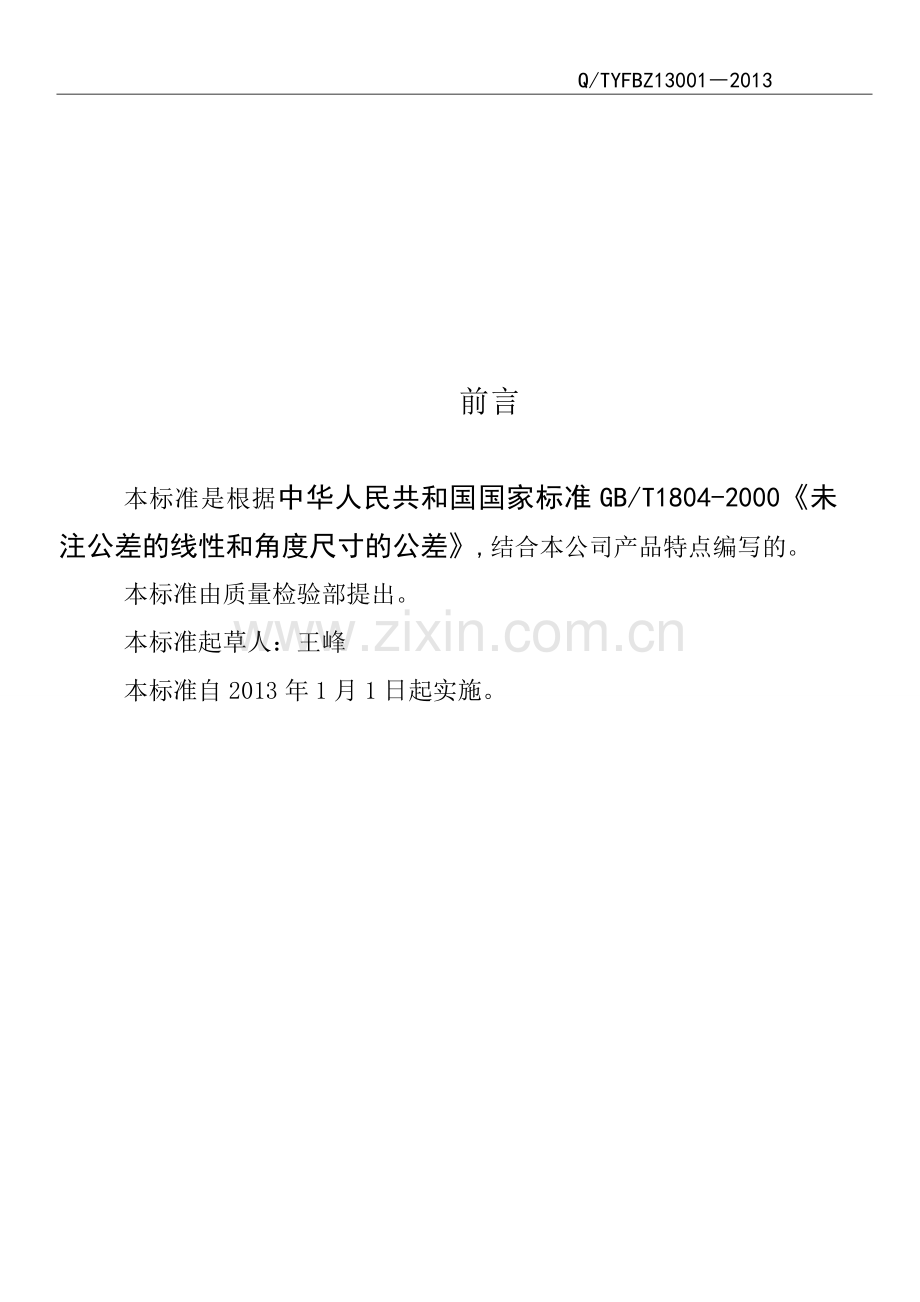

前言

本标准是根据中华人民共和国国家标准GB/T1804-2000《未注公差的线性和角度尺寸的公差》,结合本公司产品特点编写的。
本标准由质量检验部提出。
本标准起草人：王峰
本标准自2013年1月1日起实施。

1、适用范围
本标准用于我公司的产品设计、生产加工零部件、外购、外协件的零部件检验未注公差的依据。
本标准规定了未注公差的线性和角度尺寸的一般公差的公差等级和极限偏差数值。
本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。非金属材料和其他工艺方法加工的尺寸可参照采用。
本标准仅适用于下列未注公差的尺寸；
a）线性尺寸（例如外尺寸，内尺寸，阶梯尺寸，直径，半径，距离，倒圆半径和倒角高度）；
b) 角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90°）；
c) 机加工组装件的线性和角度尺寸。
本标准不适用于下列尺寸；
a） 其他一般公差标准涉及的线性和角度尺寸；
b） 括号内的参考尺寸；
c） 矩形框格内的理论正确尺寸。
2、 引用标准
GB/T 1804-2000 机械加工零部件未注公差的线性和角度尺寸的公差
GB/T 1800.１－1997 极限与配合
GB/T 1184－1996 形状和位置公差 未注公差值（eqv ISO 2768-2：1989）
GB/T 4249-1996 公差原则（eqv ISO 8015：1985）
GB/T 6403.4-1986 零件倒圆与倒角
3、 定义
一般公差 指在车间通常加工条件下可保证的公差。采用一般公差的尺寸，在该尺寸后不需注出其极限偏差数值。
4、 一般公差的公差等级和极限偏差数值
一般公差分精密f、中等m、粗糙c、最粗v共4个公差等级。附表1、2、3按未注公差的线性尺寸和角度尺寸分别给出了各公差等级的极限偏差数值。 根据本公司产品特点，按附表1、2、3选用m级，对于铸造金属件表面公差可放宽到c级。
5、单向偏差对于轴用（-）号，对于孔、孔深、槽宽、槽深用（+）号，根据本公司产品特点，按表4选用IT12级公差执行。
6、 不能纳入上述原则的自由尺寸，且有单向偏差要求时，设计者应在施工图中注出，否则按双向偏差制造。

表 1：线性尺寸的极限偏差数值 mm
GB/T 1804-2000
公差等级
尺寸分段 mm
0.5～3
>3～6
>6～30
>30～120
>120～400
>400～1000
>1000～2000
>2000～4000
f
±0.05
±0.05
±0.10
±0.15
±0.20
±0.30
±0.50
----
m
±0.10
±0.10
±0.20
±0.30
±0.50
±0.80
±1.20
±2.00
c
±0.20
±0.30
±0.50
±0.80
±1.20
±2.00
±3.00
±4.00
v
----
±0.50
±1.00
±1.50
±2.50
±4.00
±6.00
±8.00

表 2：角度尺寸的极限偏差数值 mm
GB/T 1804-2000
公差等级
尺寸分段 mm
≤10
>10～50
>50～120
>120～400
>400
f
±1°
±30′
±20′
±10′
±5′
m
同 f 级
c
±1°30′
±1°
±30′
±15′
±10′
v
±3°
±2°
±1°
±30′
±20′
注：角度尺寸的长度按角度的基准长度（一般为短边的长度）确定，对于圆锥角按圆锥素线长度确定。

表 3：倒圆半径与倒角高度尺寸的极限偏差数值 mm
GB/T 1804-2000
公差等级
尺寸分段 mm
0.5～3
>3～6
>6～30
>30
f
±0.20
±0.50
±1.00
±2.00
m
同 f 级
c
±0.40
±1.00
±2.00
±4.00
v
同 c 级

表4：GB/T 1804-2000中的IT4至TI18级公差数据

基本尺寸
公差值
IT4
IT5
IT6
IT7
IT8
IT9
IT10
IT11
IT12
IT13
IT14
IT15
IT16
IT17
IT18
大于
到
μm
mm
-
3
3
4
6
10
14
25
40
60
0.10
0.14
0.25
0.40
0.60
1.0
1.4
3
6
4
5
8
12
18
30
48
75
0.12
0.18
0.30
0.48
0.75
1.2
1.8
6
10
4
6
9
15
22
36
58
90
0.15
0.22
0.36
0.58
0.90
1.5
2.2
10
18
5
8
11
18
27
43
70
110
0.18
0.27
0.43
0.70
1.10
1.8
2.7
18
30
6
9
13
21
33
52
84
130
0.21
0.33
0.52
0.84
1.30
2.1
3.3
30
50
7
11
16
25
39
62
100
160
0.25
0.39
0.62
1.00
1.60
2.5
3.9
50
80
8
13
19
30
46
74
120
190
0.30
0.46
0.74
1.20
1.90
3.0
4.6
80
120
10
15
22
35
54
87
140
220
0.35
0.54
0.87
1.40
2.20
3.5
5.4
120
180
12
18
25
40
63
100
160
250
0.40
0.63
1.00
1.60
2.50
4.0
6.3
180
250
14
20
29
46
72
115
185
290
0.46
0.72
1.15
1.85
2.90
4.6
7.2
250
315
16
23
32
52
81
130
210
320
0.52
0.81
1.30
2.10
3.20
5.2
8.1
315
400
18
25
36
57
89
140
230
360
0.57
0.89
1.40
2.30
3.60
5.7
8.9
400
500
20
27
40
63
97
155
250
400
0.63
0.97
1.55
2.50
4.00
6.3
9.7
