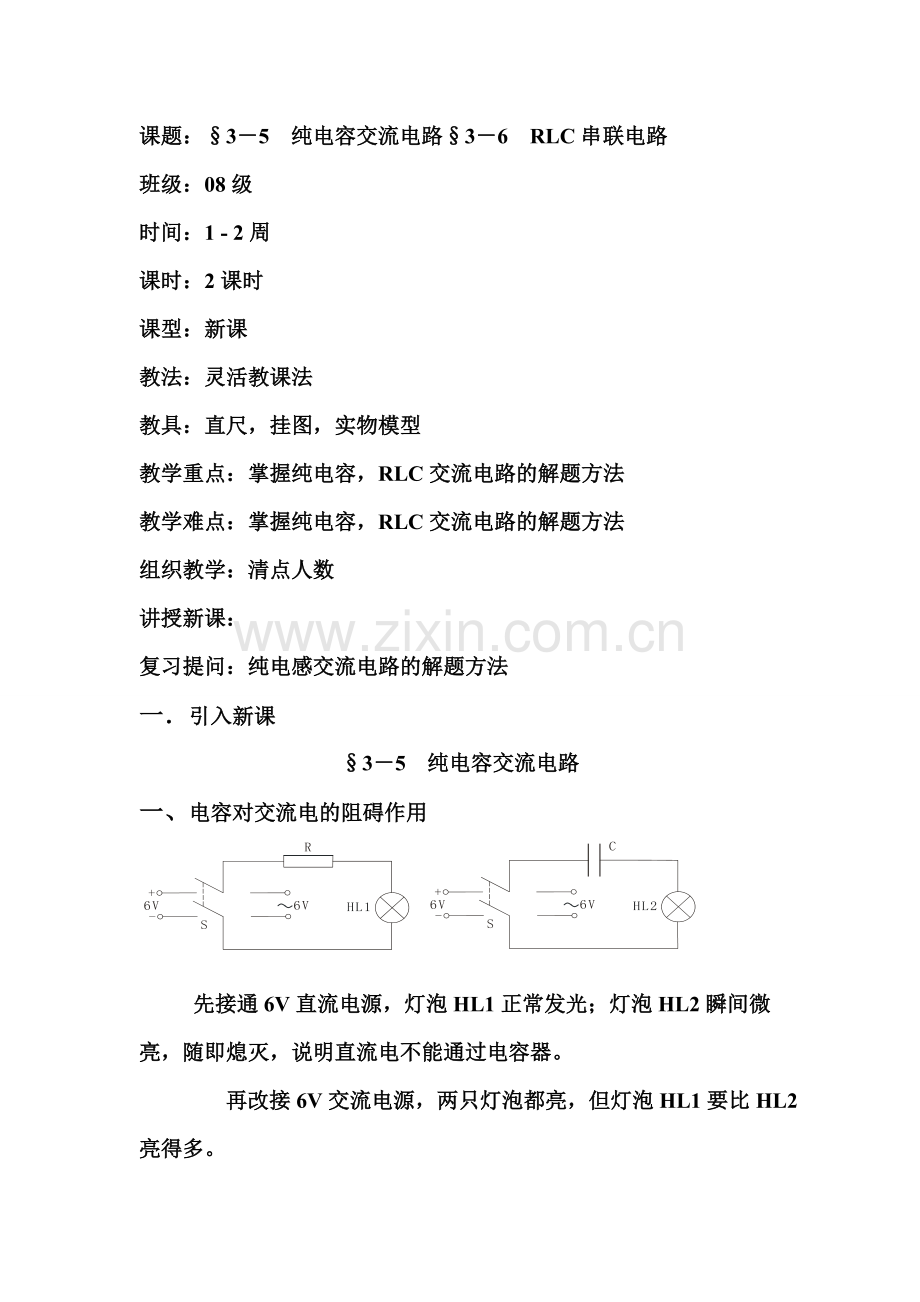

课题：§3－5 纯电容交流电路§3－6 RLC串联电路
班级：08级
时间：1 - 2周
课时：2课时
课型：新课
教法：灵活教课法
教具：直尺，挂图，实物模型
教学重点：掌握纯电容，RLC交流电路的解题方法
教学难点：掌握纯电容，RLC交流电路的解题方法
组织教学：清点人数
讲授新课：
复习提问：纯电感交流电路的解题方法
一． 引入新课
§3－5 纯电容交流电路
一、 电容对交流电的阻碍作用

先接通6V直流电源，灯泡HL1正常发光；灯泡HL2瞬间微亮，随即熄灭，说明直流电不能通过电容器。
再改接6V交流电源，两只灯泡都亮，但灯泡HL1要比HL2亮得多。

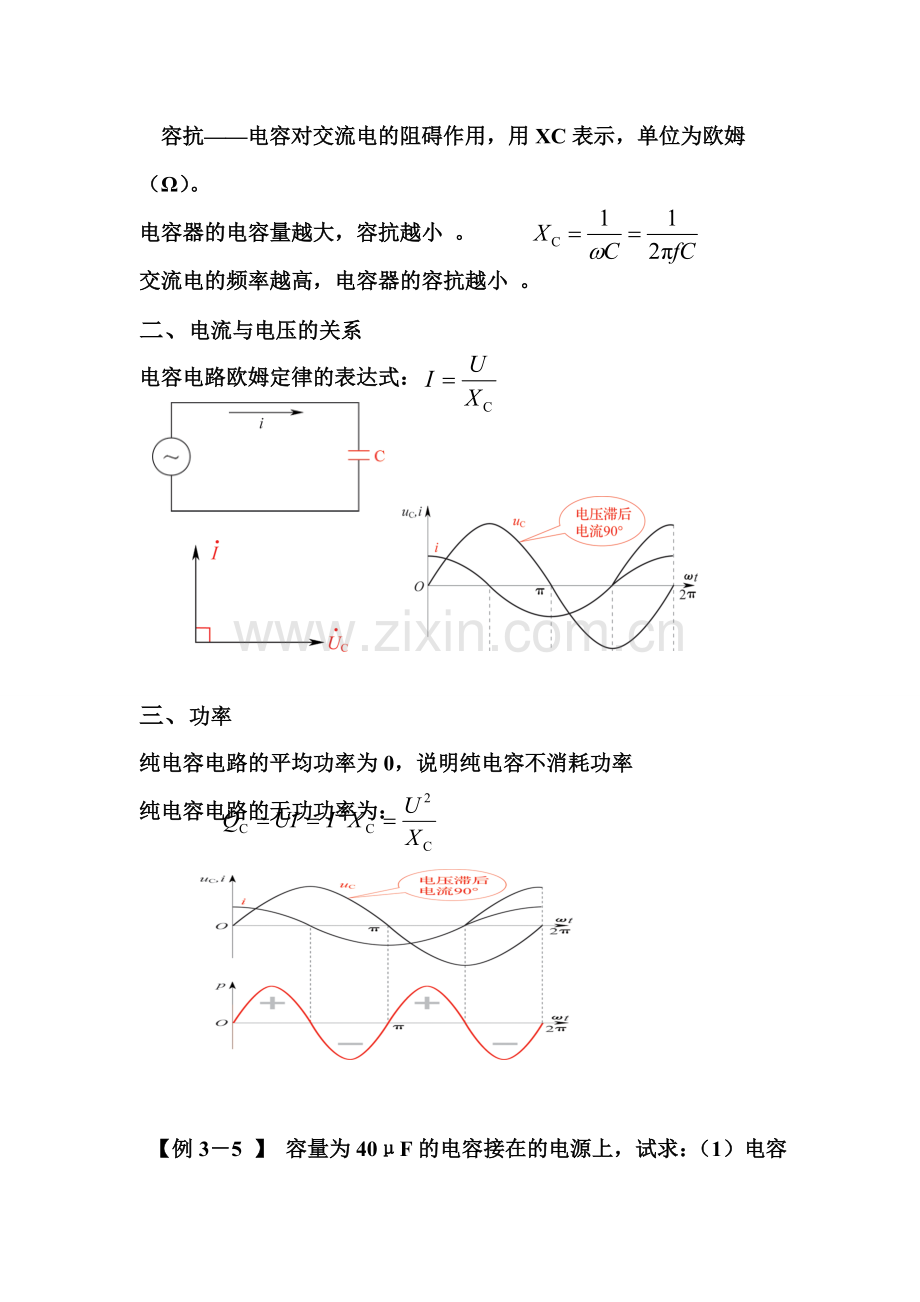

容抗——电容对交流电的阻碍作用，用XC表示，单位为欧姆（Ω）。
电容器的电容量越大，容抗越小 。
交流电的频率越高，电容器的容抗越小 。
二、 电流与电压的关系
电容电路欧姆定律的表达式：

三、 功率
纯电容电路的平均功率为0，说明纯电容不消耗功率
纯电容电路的无功功率为：

【例3－5 】 容量为40μF的电容接在的电源上，试求：（1）电容的容抗；（2）电流的有效值；（3）电流瞬时值表达式；（4）电路的无功功率。
§3－6 RLC交流电路
一、 电容对交流电的阻碍作用

开关SA闭合后接交流电压，灯泡微亮。再断开SA，灯泡突然变亮。测量R、L、C两端电压 UR 、UL、UC ，发现：

电流与电压的关系

RLC串联电路的总电压瞬时值等于多个元件上电压瞬时值之和，即：
对应的相量关系为：

图中阴影部分是一个三角形，称为电压三角形，它表明了RLC串联电路中总电压与分电压之间的关系。
电抗 X = XL—XC，阻抗
阻抗角
三、 功率
四、 视在功率——电压与电流有效值的乘积，用S表示，单位为伏·安（VA）。
视在功率S与有功功率P和无功功率Q的关系：

五.电路的性质

五、 电压三角形、阻抗三角形和功率三角形

小结：总结纯电容电路的解题方法
作业：电工习题册3-5,3-6
