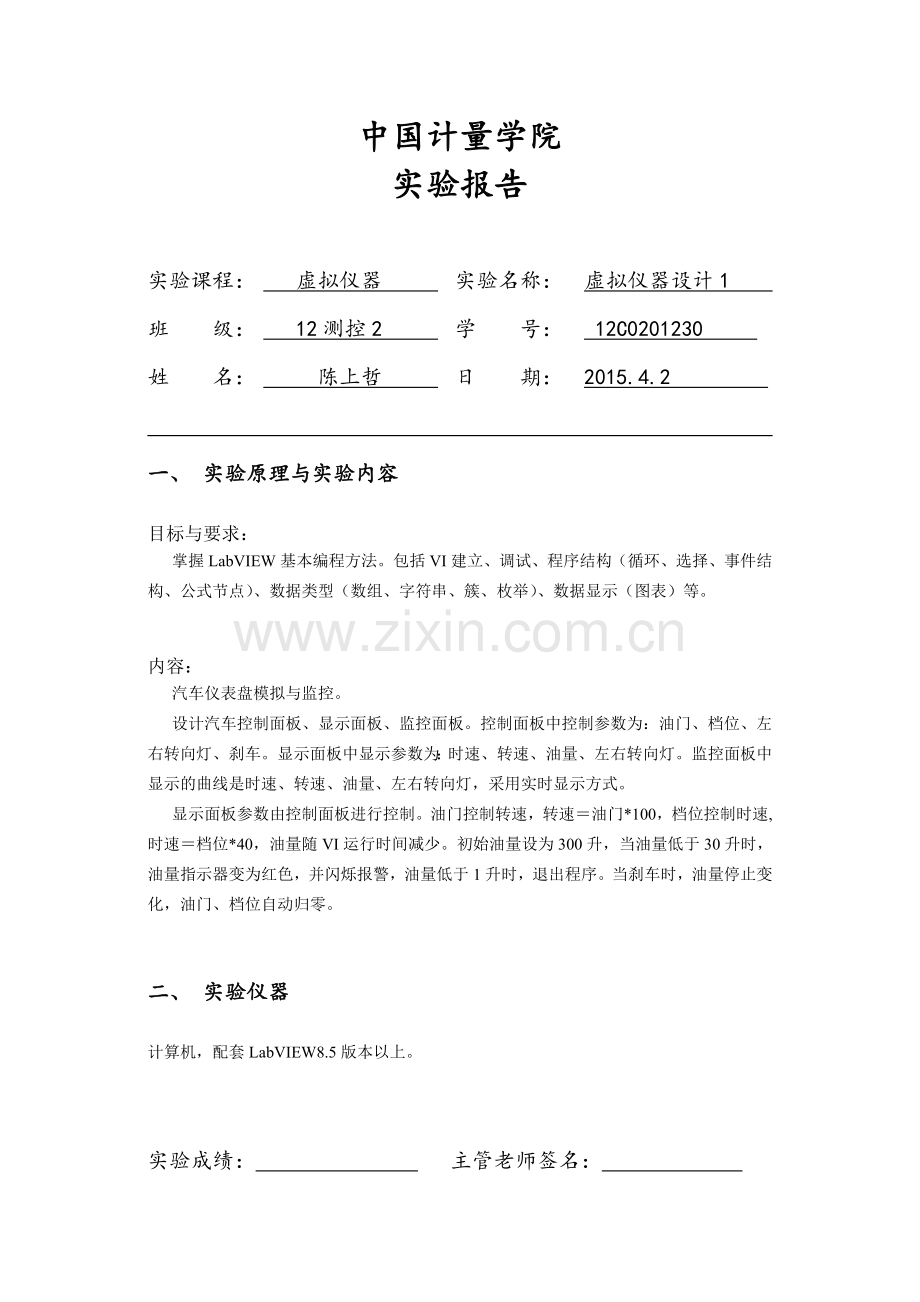

中国计量学院
实验报告

实验课程：
虚拟仪器
实验名称：
虚拟仪器设计1
班 级：
12测控2
学 号：
12C0201230
姓 名：
陈上哲
日 期：
2015.4.2

一、 实验原理与实验内容

目标与要求：
掌握LabVIEW基本编程方法。包括VI建立、调试、程序结构（循环、选择、事件结构、公式节点）、数据类型（数组、字符串、簇、枚举）、数据显示（图表）等。

内容：
汽车仪表盘模拟与监控。
设计汽车控制面板、显示面板、监控面板。控制面板中控制参数为：油门、档位、左右转向灯、刹车。显示面板中显示参数为：时速、转速、油量、左右转向灯。监控面板中显示的曲线是时速、转速、油量、左右转向灯，采用实时显示方式。
显示面板参数由控制面板进行控制。油门控制转速，转速＝油门*100，档位控制时速,时速＝档位*40，油量随VI运行时间减少。初始油量设为300升，当油量低于30升时，油量指示器变为红色，并闪烁报警，油量低于1升时，退出程序。当刹车时，油量停止变化，油门、档位自动归零。

二、 实验仪器

计算机，配套LabVIEW8.5版本以上。

实验成绩： 主管老师签名：

三、 实验数据记录

四、 实验数据分析及结论
（你的设计思路，遇到的问题及解决方法，感想。此处最后删掉。）

控制面板中控制参数为：油门、档位、左右转向灯、刹车。显示面板中显示参数为：时速、转速、油量、左右转向灯。监控面板中显示的曲线是时速、转速、油量、左右转向灯.经常卡壳但是都在与同学的讨论中解决了

五、 思考题
1.针对其中功能实现，还有什么新的设计思想？
可以设计一个车速警示器，当超出一定速度后，汽车会自动降低发动机转速，并自降档位。在一定程度上保护驾驶员的生命安全.
