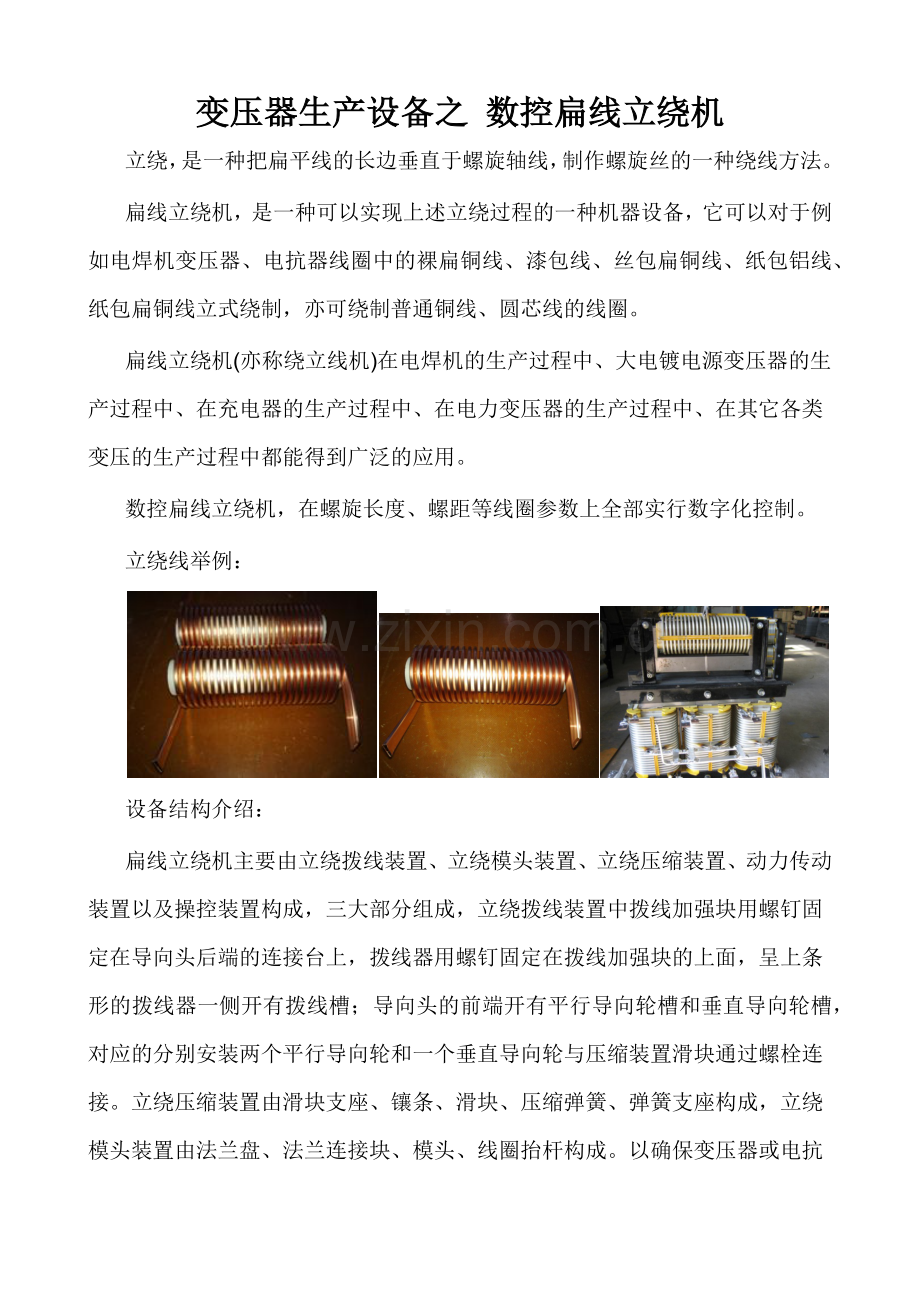

变压器生产设备之 数控扁线立绕机
立绕，是一种把扁平线的长边垂直于螺旋轴线，制作螺旋丝的一种绕线方法。
扁线立绕机，是一种可以实现上述立绕过程的一种机器设备，它可以对于例如电焊机变压器、电抗器线圈中的裸扁铜线、漆包线、丝包扁铜线、纸包铝线、纸包扁铜线立式绕制，亦可绕制普通铜线、圆芯线的线圈。
扁线立绕机(亦称绕立线机)在电焊机的生产过程中、大电镀电源变压器的生产过程中、在充电器的生产过程中、在电力变压器的生产过程中、在其它各类变压的生产过程中都能得到广泛的应用。
数控扁线立绕机，在螺旋长度、螺距等线圈参数上全部实行数字化控制。
立绕线举例：

设备结构介绍：

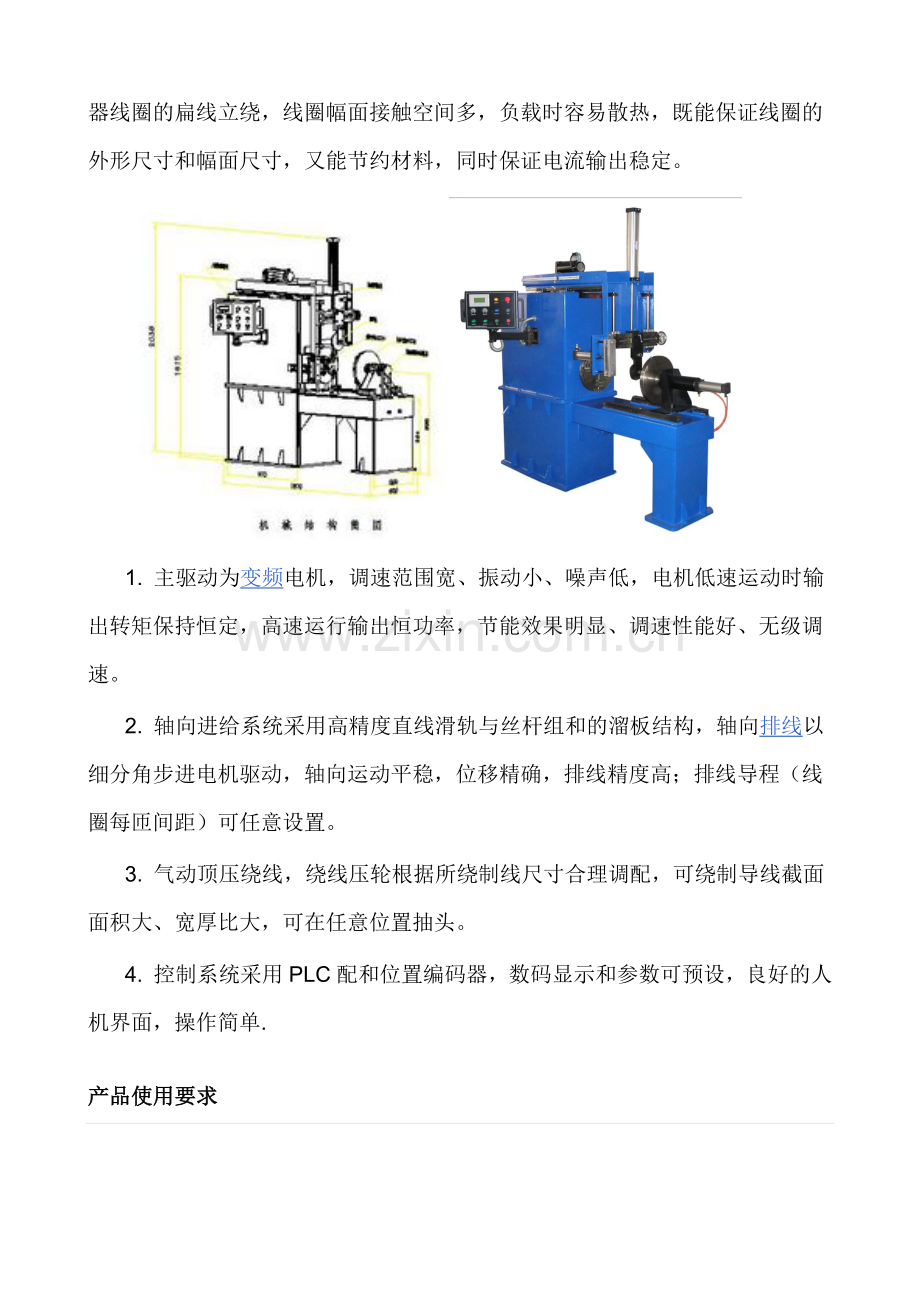

扁线立绕机主要由立绕拨线装置、立绕模头装置、立绕压缩装置、动力传动装置以及操控装置构成，三大部分组成，立绕拨线装置中拨线加强块用螺钉固定在导向头后端的连接台上，拨线器用螺钉固定在拨线加强块的上面，呈上条形的拨线器一侧开有拨线槽；导向头的前端开有平行导向轮槽和垂直导向轮槽，对应的分别安装两个平行导向轮和一个垂直导向轮与压缩装置滑块通过螺栓连接。立绕压缩装置由滑块支座、镶条、滑块、压缩弹簧、弹簧支座构成，立绕模头装置由法兰盘、法兰连接块、模头、线圈抬杆构成。以确保变压器或电抗器线圈的扁线立绕，线圈幅面接触空间多，负载时容易散热，既能保证线圈的外形尺寸和幅面尺寸，又能节约材料，同时保证电流输出稳定。

1. 主驱动为变频电机，调速范围宽、振动小、噪声低，电机低速运动时输出转矩保持恒定，高速运行输出恒功率，节能效果明显、调速性能好、无级调速。
2. 轴向进给系统采用高精度直线滑轨与丝杆组和的溜板结构，轴向排线以细分角步进电机驱动，轴向运动平稳，位移精确，排线精度高；排线导程（线圈每匝间距）可任意设置。
3. 气动顶压绕线，绕线压轮根据所绕制线尺寸合理调配，可绕制导线截面面积大、宽厚比大，可在任意位置抽头。
4. 控制系统采用PLC配和位置编码器，数码显示和参数可预设，良好的人机界面，操作简单.
产品使用要求
数控绕立机主要用于电焊机变压器、电抗器线圈中立式绕制裸扁铜线、丝包扁铜线、纸包线、纸包扁铜线、圆芯线等。该机采用数字化控制技术、有汉字显示终端、具有人机对话功能。全套设备结构紧凑、布局合理、操作方便。
绕制过程如下图所示:

数控扁线立绕机发展历史
数控扁线立绕机是2002年在珠海研制成功.后经发展演变为二大系列产品,其主要变化在主动端及尾座卡盘发展到四爪\三爪兼容,尾座轴从动与主动可切换,按钮编码到触摸屏系控.功率从单一的1.5KW,发展到2.2KW、3KW、4KW、5.5KW、11KW等多种规格。可绕制线圈的长度有400mm至1000mm，各种规格，绕线机工件可回转直径也有400mm至800mm多种规格。
1、LRW系列。
2、MCR系列。
