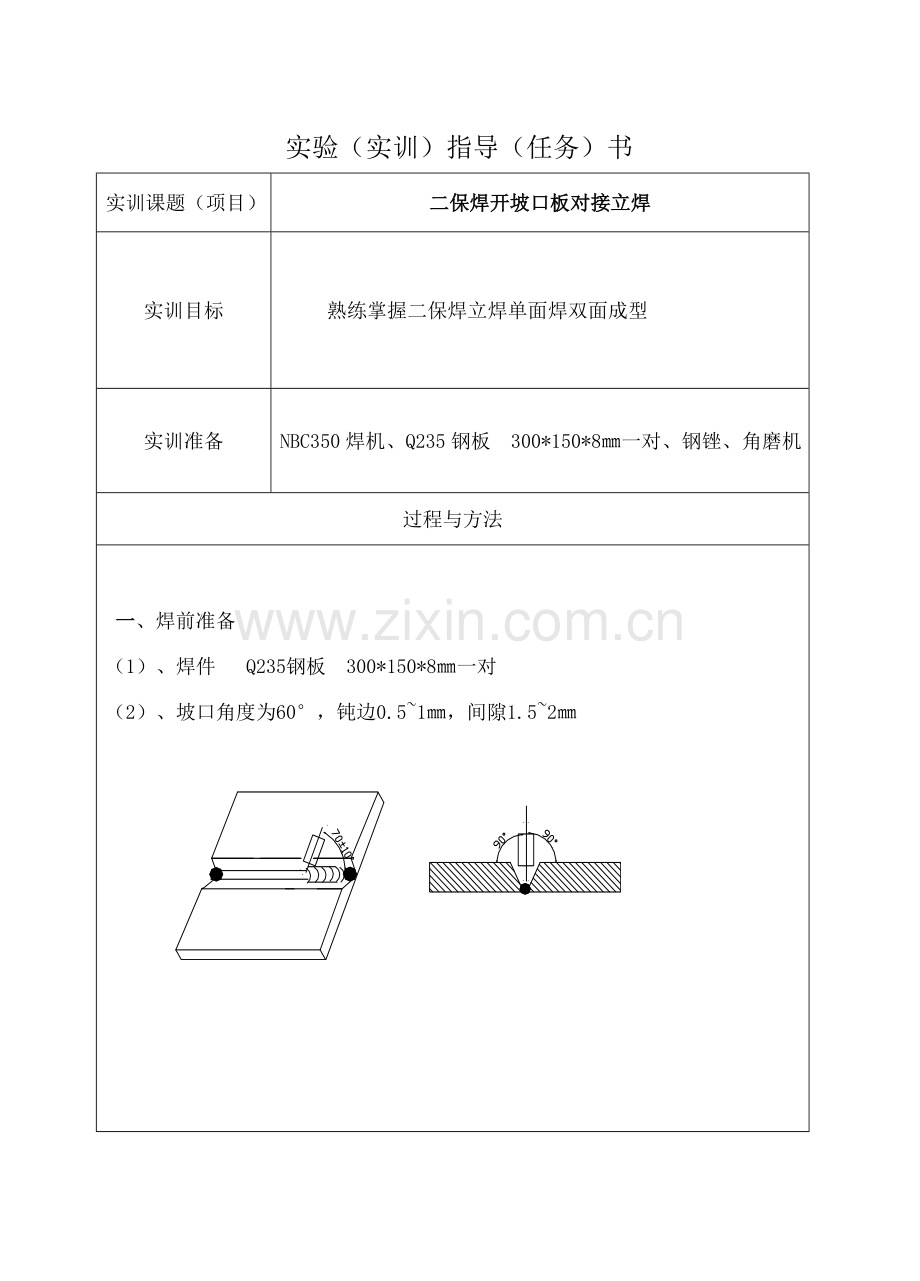

实验（实训）指导（任务）书
实训课题（项目）
二保焊开坡口板对接立焊
实训目标
熟练掌握二保焊立焊单面焊双面成型
实训准备
NBC350焊机、Q235钢板 300*150*8㎜一对、钢锉、角磨机
过程与方法

一、焊前准备
（1）、焊件 Q235钢板 300*150*8㎜一对
（2）、坡口角度为60°，钝边0.5~1㎜，间隙1.5~2㎜

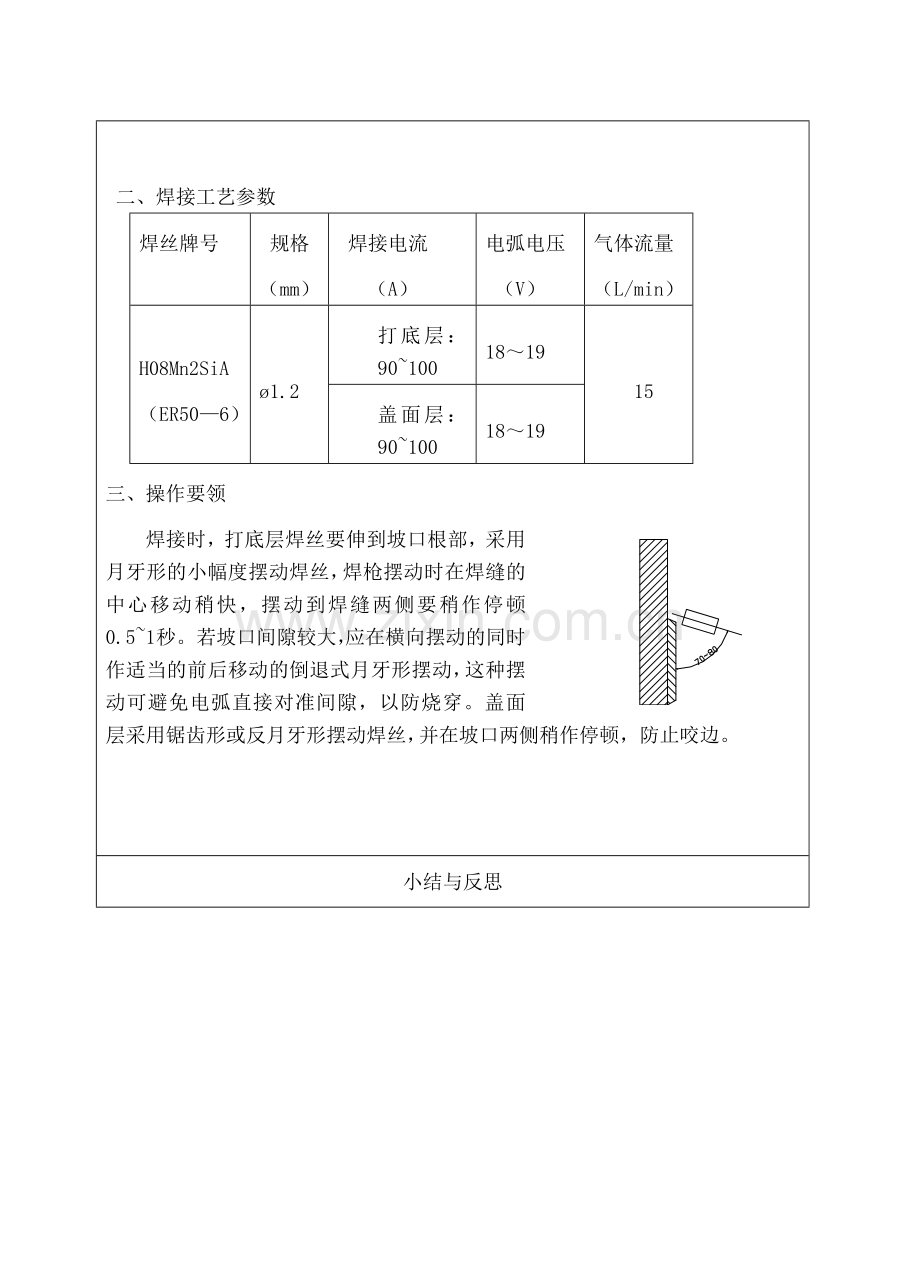

二、焊接工艺参数
焊丝牌号
规格
（mm）
焊接电流
（A）
电弧电压
（V）
气体流量
（L/min）
H08Mn2SiA
（ER50—6）
ø1.2
打底层：90~100
18～19
15
盖面层：90~100
18～19
三、操作要领
焊接时，打底层焊丝要伸到坡口根部，采用月牙形的小幅度摆动焊丝，焊枪摆动时在焊缝的中心移动稍快，摆动到焊缝两侧要稍作停顿0.5~1秒。若坡口间隙较大，应在横向摆动的同时作适当的前后移动的倒退式月牙形摆动，这种摆动可避免电弧直接对准间隙，以防烧穿。盖面层采用锯齿形或反月牙形摆动焊丝，并在坡口两侧稍作停顿，防止咬边。

小结与反思
