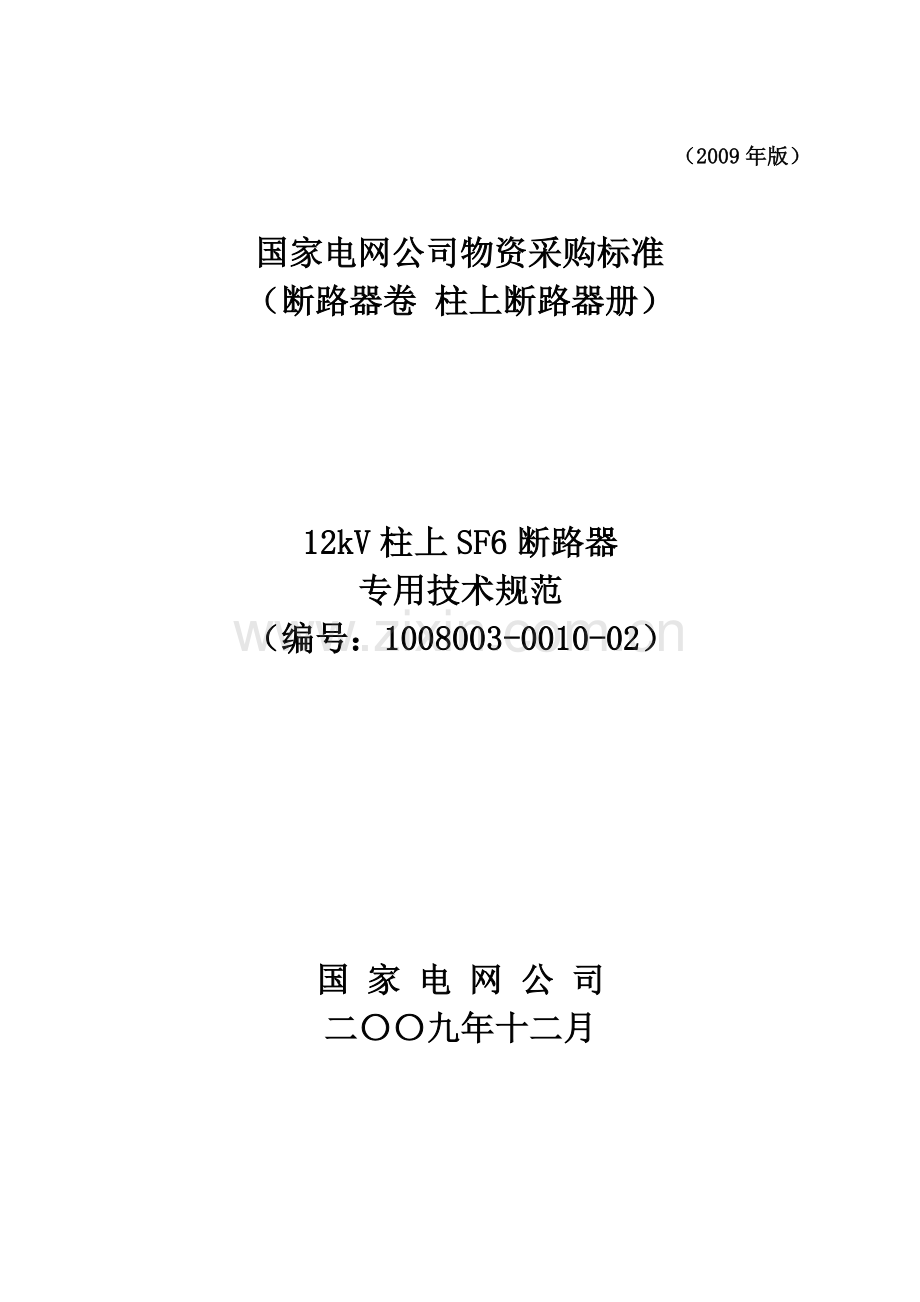

（2009年版）
国家电网公司物资采购标准
（断路器卷 柱上断路器册）
12kV柱上SF6断路器
专用技术规范
（编号：1008003-0010-02）
国 家 电 网 公 司
二〇〇九年十二月
7
目 录
1 标准技术参数表 1
2 项目需求部分 2
2.1 货物需求及供货范围一览表 2
2.2 必备的备品备件、专用工具和仪器仪表供货表 3
2.3 图纸资料提交单位 3
2.4 工程概况 3
2.5 使用条件 4
2.6 项目单位技术差异表 4
2.7 项目单位要求值 5
3 投标人响应部分 5
3.1 技术偏差表（投标人填写） 5
3.2 投标产品的销售及运行业绩表 6
3.3 投标人需提供的设备图纸及资料 7
3.4 主要组部件材料 7
3.5 推荐的备品备件、专用工具和仪器仪表供货表 7
1 标准技术参数表
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，请填写技术偏差表。“投标人保证值”应与型式试验报告相符。
表1 技术参数响应表（投标人填写）
序号
名 称
单位
标准参数值
投标人保证值
一
SF6断路器
1
型式或型号
（投标人填写）
2
额定电压
kV
12
（投标人填写）
3
雷电冲击耐受电压
kV
相对地75、断口85
（投标人填写）
4
1min工频耐压
kV
相对地42、断口49
（投标人填写）
5
额定频率
Hz
50
（投标人填写）
6
额定电流
A
630
（投标人填写）
7
额定短路开断电流及持续时间
kA/S
16、20/4
（投标人填写）
8
额定短时耐受电流
kA
16/20
（投标人填写）
9
额定峰值耐受电流
kA
40/50
（投标人填写）
10
额定短路开断电流开断次数
次
大于20
（投标人填写）
11
额定负荷电流开断次数
次
大于2000
（投标人填写）
12
机械稳定性
次
大于20000
（投标人填写）
13
温升试验电流
A
1.1Ir
（投标人填写）
14
主回路电阻 ＜300μΩ
μΩ
项目单位提供
（投标人填写）
15
年漏气率
%
≤0.5
（投标人填写）
16
外绝缘爬电距离
㎜
372
（投标人填写）
17
使用寿命
年
不小于20
（投标人填写）
18
运输重量
㎏
项目单位提供
（投标人填写）
19
外形尺寸：长×宽×高
㎜
项目单位提供
（投标人填写）
二
操作机构
1
操动机构型式或型号
弹簧/永磁
（投标人填写）
2
操作方式
手动或电动
（投标人填写）
3
电动机电压
V
项目单位填写
（投标人填写）
三
隔离开关参数（如果有）
1
型式/型号
（投标人填写）
2
系统标称电压
kV
10
（投标人填写）
3
额定电压
kV
12
（投标人填写）
4
雷电冲击耐受电压
kV
相对地75、断口85
（投标人填写）
5
1min工频干耐压
kV
相对地42、断口49
（投标人填写）
6
1min工频湿耐压
kV
相对地30、断口36
（投标人填写）
7
额定频率
Hz
50
（投标人填写）
8
额定电流
A
630
（投标人填写）
9
额定短时耐受电流及持续时间
kA/s
16、20/4
（投标人填写）
10
额定峰值耐受电流
kA
40/50
（投标人填写）
11
温升试验电流
A
1.1Ir
（投标人填写）
12
外绝缘爬电距离
㎜
372
（投标人填写）
13
主回路电阻
μΩ
项目单位提供
（投标人填写）
14
机械稳定性
次
≥3000
（投标人填写）
2 项目需求部分
2.1 货物需求及供货范围一览表
表2 货物需求及供货范围一览表
序号
项目单位要求
投标人响应
断路器型号
主要参数
单位
数量
断路器型号
主要参数
单位
数量
1
2
3
注：1、型号注明是否带隔离开关；
2、主要参数填写额定短路开断电流。
2.2 必备的备品备件、专用工具和仪器仪表供货表
表 3 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
项目单位要求
投标人响应
规 格
单位
数量
规 格
单位
数量
1
2
3
4
2.3 图纸资料提交单位
表4 卖方提交的图纸资料及其接收单位
提交图纸资料名称
接收图纸单位名称、地址、邮编、电话
提交份数
提交时间
图纸类
（设计单位）
（项目单位填写）
（项目单位填写）
安装使用说明书
试验报告
其它资料
图纸类
（项目单位）
（项目单位填写）
（项目单位填写）
安装使用说明书
试验报告
其它资料
2.4 工程概况
2.4.1 项目名称：
2.4.2 项目单位：
2.4.3 工程规模：
2.4.4 工程地址：
2.4.5 交通、运输：
2.4.6 工程布置：
2.4.7 电力系统情况：
a．系统标称电压： 10 kV
b．系统最高电压： 12 kV
c．系统额定频率： 50 Hz
d．安装地点： 户外
2.5 使用条件
表5 使用条件
序号
名称
单位
要求值
备注
1
周围空气温度
最高气温
℃
+40
（投标人填写）
最低气温
-25
（投标人填写）
最大日温差
K
25
（投标人填写）
2
海拔
m
≤1000
（投标人填写）
3
太阳辐射强度（户外）
w∕cm2
0.1
（投标人填写）
4
污秽等级
Ⅳ
（投标人填写）
5
覆冰厚度
mm
10
（投标人填写）
6
风速/风压（户外）
m/s / Pa
34/700
（投标人填写）
7
湿度
日相对湿度平均值
％
≤95
（投标人填写）
月相对湿度平均值
≤90
（投标人填写）
8
耐受地震能力
水平加速度
g
0.⒊
（投标人填写）
垂直加速度
g
0.⒉
（投标人填写）
注：表5中“项目单位要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。
2.6 项目单位技术差异表
项目单位原则上不能改动专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“技术偏差表” 中列出。
表6 项目单位可选技术参数表
序号
名称
单位
技术参数值
项目单位要求值
一
真空断路器
1
额定短路开断电流及持续时间
kA/s
16、20/4
2
额定短时耐受电流
kA
16/20
3
额定峰值耐受电流
kA
40/50
4
主回路电阻 ＜300μΩ
μΩ
项目单位提供
5
运输重量
kg
项目单位提供
6
外形尺寸：长×宽×高
㎜
项目单位提供
二
操作机构
1
操作方式
手动或电动
2
电动机电压
V
项目单位提供
三
隔离开关（如果有）
1
额定短时耐受电流及持续时间
kA/S
16、20/4
2
额定峰值耐受电流
kA
40/50
3
主回路电阻
μΩ
项目单位提供
2.7 项目单位要求值
项目单位应根据实际工程情况认真填写相应的技术参数响应表。
表7 项目单位技术差异表
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1
2
……
序号
项 目
变更条款页码、款号
原表达
变更后表达
1
2
……
3 投标人响应部分
3.1 技术偏差表（投标人填写）
投标人应逐项响应本技术规范书中的要求，如有与本技术规范书要求不一致的地方，应逐项在“技术偏差表” 中列出。
表8 技术偏差表
序号
项 目
对应条款编号
技术规范书要求
偏 差
备注
1
2
3.2 投标产品的销售及运行业绩表
表9 投标产品的销售及运行业绩表（近五年）
序号
型号
工程名称
数量
投运时间
使用单位
联系人
联系电话
3.3 投标人需提供的设备图纸及资料
投标文件中投标人应提供以下图纸及资料：
1) 说明书；
2) 试验报告。
3.4 主要组部件材料
表10 主要组部件材料表
产品型号
组部件名称
供应商名称
原产地
备注
真空灭弧室（SF6绝缘）/开关本体（SF6灭弧）
套管
断路器操动机构
外壳
电流互感器
SF6气体
SF6气体密度继电器
隔离开关本体
3.5 推荐的备品备件、专用工具和仪器仪表供货表
表11 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
序号
名 称
型号和规格
单位
数量
制造商
1
2
3
4
