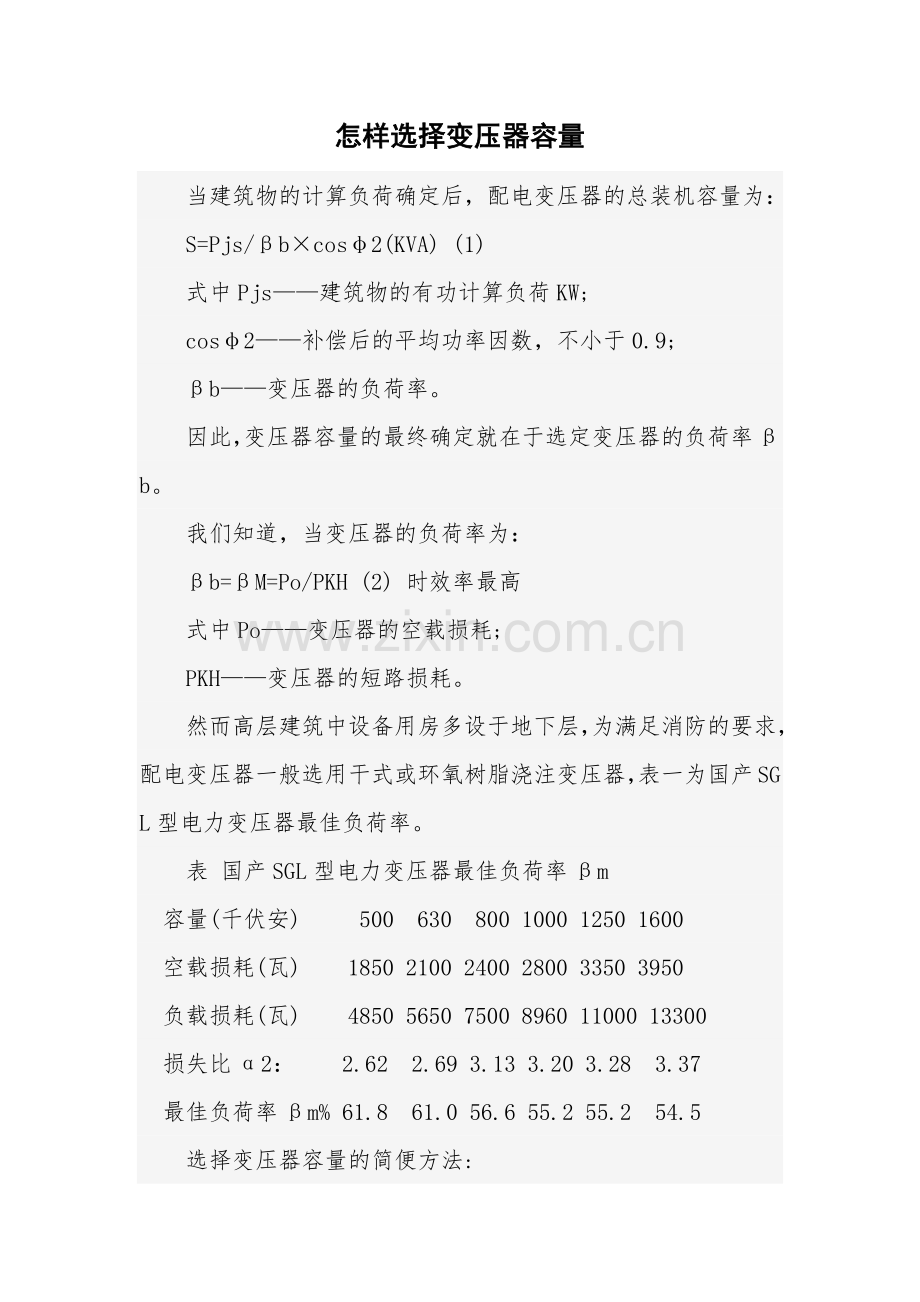

怎样选择变压器容量
当建筑物的计算负荷确定后，配电变压器的总装机容量为：
S=Pjs/βb×cosφ2(KVA) (1)
式中Pjs——建筑物的有功计算负荷KW;
cosφ2——补偿后的平均功率因数，不小于0.9;
βb——变压器的负荷率。
因此，变压器容量的最终确定就在于选定变压器的负荷率βb。
我们知道，当变压器的负荷率为：
βb=βM=Po/PKH (2) 时效率最高
式中Po——变压器的空载损耗;
PKH——变压器的短路损耗。
然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。
表 国产SGL型电力变压器最佳负荷率βm
容量(千伏安) 500 630 800 1000 1250 1600
空载损耗(瓦) 1850 2100 2400 2800 3350 3950
负载损耗(瓦) 4850 5650 7500 8960 11000 13300
损失比α2： 2.62 2.69 3.13 3.20 3.28 3.37
最佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5
选择变压器容量的简便方法:

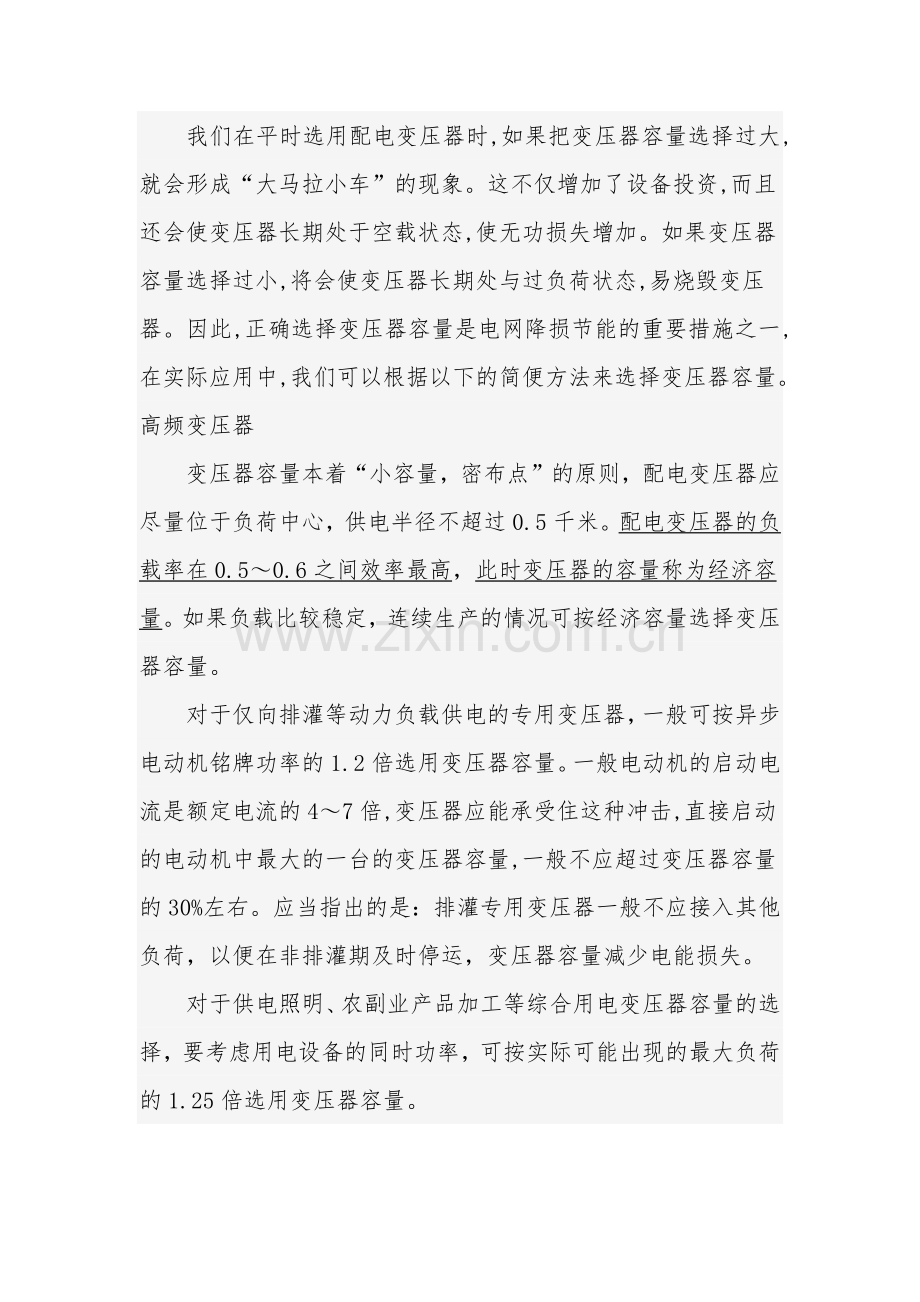

我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。 高频变压器
变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。
对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器容量。一般电动机的启动电流是额定电流的4～7倍,变压器应能承受住这种冲击,直接启动的电动机中最大的一台的变压器容量,一般不应超过变压器容量的30%左右。应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，变压器容量减少电能损失。
对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的1.25倍选用变压器容量。
根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器,它适宜于负荷季节性变化明显的地点使用。
变压器容量对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台（母变压器）按最大负荷配置，另一台（子变压器）按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。变压器容量针对农村中某些配变一年中除了少量高峰用电负荷外，长时间处于低负荷运行状态实际情况，对有条件的用户，变压器容量也可采用母子变或变压器并列运行的供电方式。在负荷变化较大时，根据电能损耗最低的原则，投入不同容量的变压器。
按0.90千瓦，选1KVA的容量选择。因为变压器的功率因数都是在0.90左右。仅供参考！
变压器容量是变压器设计时确定的，是变压器最重要的性能指标之一。通常不用根据所有的用电设备的总的视在功率去定制变压器，而是根据变压器生产厂家现有变压器来选择适当的。根据所有的用电设备的总的视在功率，同时要考虑将来的发展需要，留下一定的储备余量，据此选择变压器。
