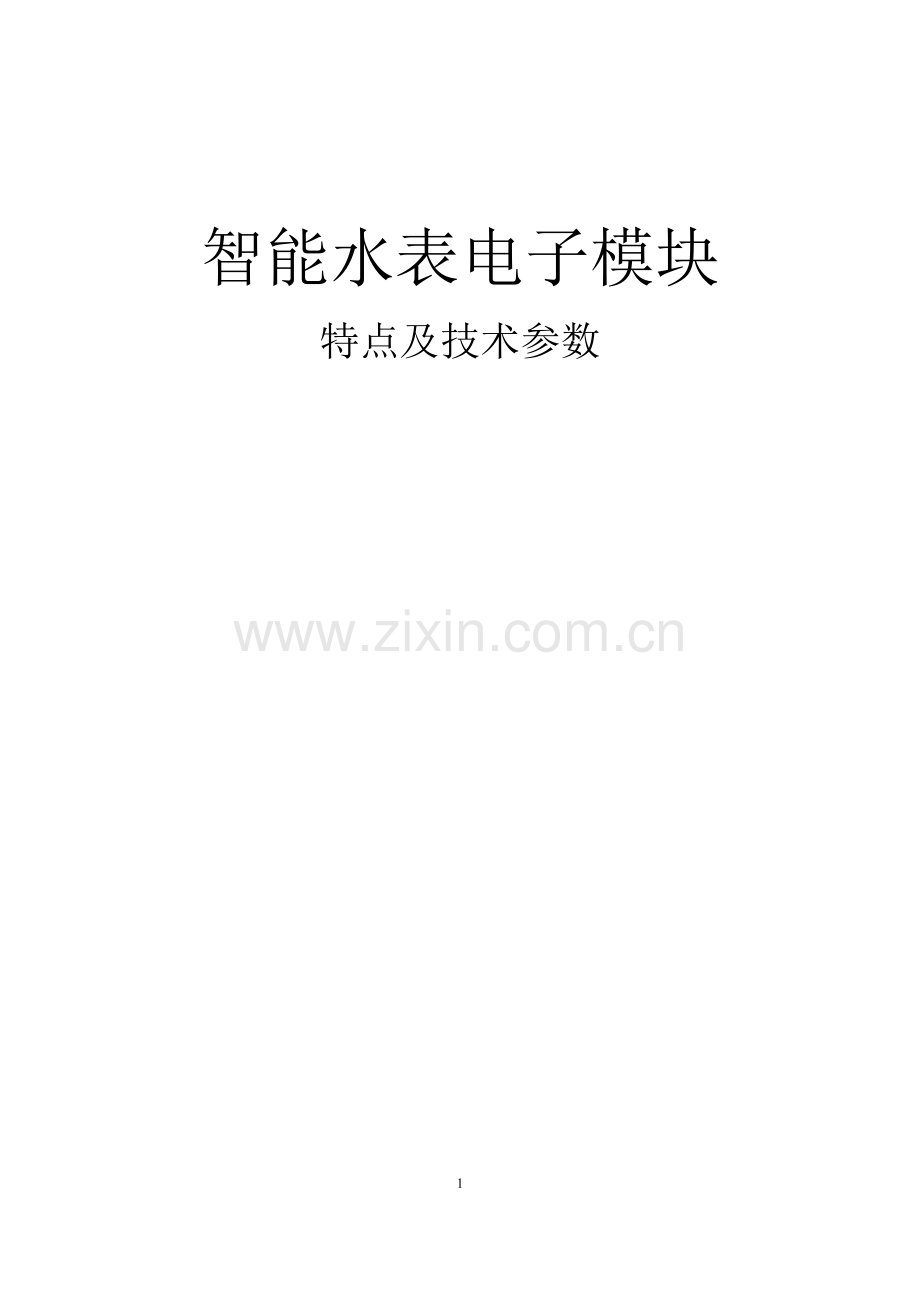

智能水表电子模块
特点及技术参数

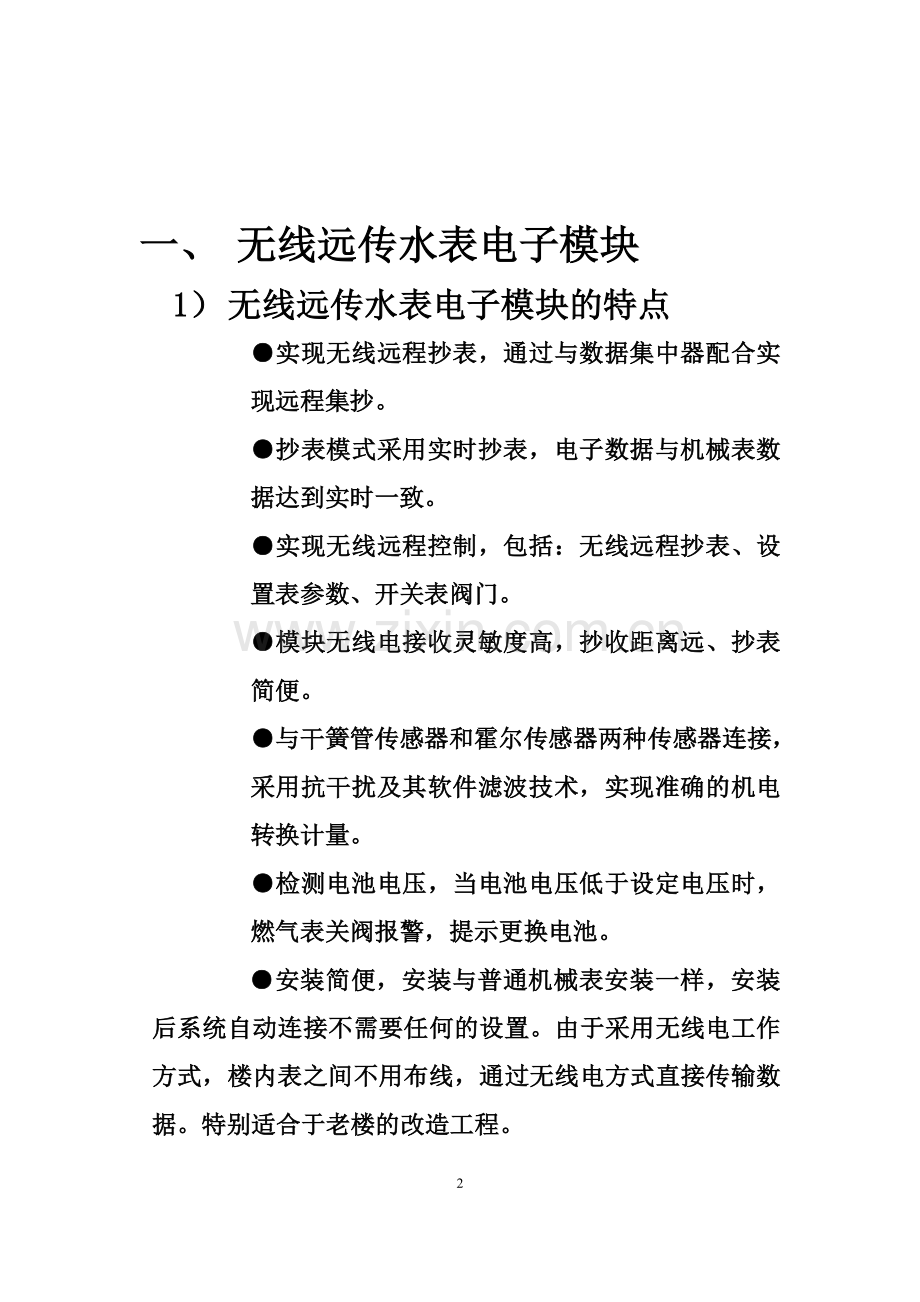

一、 无线远传水表电子模块
1） 无线远传水表电子模块的特点
●实现无线远程抄表，通过与数据集中器配合实现远程集抄。
●抄表模式采用实时抄表，电子数据与机械表数据达到实时一致。
●实现无线远程控制，包括：无线远程抄表、设置表参数、开关表阀门。
●模块无线电接收灵敏度高，抄收距离远、抄表简便。
●与干簧管传感器和霍尔传感器两种传感器连接，采用抗干扰及其软件滤波技术，实现准确的机电转换计量。
●检测电池电压，当电池电压低于设定电压时，燃气表关阀报警，提示更换电池。
●安装简便，安装与普通机械表安装一样，安装后系统自动连接不需要任何的设置。由于采用无线电工作方式，楼内表之间不用布线，通过无线电方式直接传输数据。特别适合于老楼的改造工程。
●由于采用无线的工作方式，每个单表自成一体，维护和维修时候不用检查来连接线路，故障表直接能检查到，解决了有线传输方式需要检查总线和确定故障表的问题。
●模块具备对电池采用自动激活方式，这样可以保障表内电池的使用寿命。避免了因为“钝化”导致的电池损坏。
●数据的传输采用严格编码和校验措施，确保数据传输的准确。
2） 无线远传水表电子模块的技术参数
●工作电压: 3.6V
●供电方式： 锂电池供电
●电池容量: 8.2AH
●电池工作寿命: 大于6年
● 工作电流:
●待机 ： 小于5uA
●发射: 30mA
●接收: 15mA
● 发射频段： 433.92MHz
●最大功率输出: 18dBm
●接收数据灵敏度：-120dBm
●调制方式: FSK
●通信速率： 10kbps
●调制频偏 ： 5KHz
●记数精度: 0.01立方
3）使用范围
●无线远传水表（包括带阀门控制的无线远传水表和无阀门控制的无线远传水表）
●适用于小区集抄集控
●与集中器配合使用可以实现GPRS远程抄表
●可以使用手抄器远程抄表

二、 无线远传预付费IC卡水表电子模块
1） 无线远传预付费IC卡水表电子模块的特点
●实现预付费和远程抄表功能，解决了IC表收费但不能了解其使用情况的问题。
●能够采用无线电控制的方式强制关断用户水表的阀门，对恶意欠费用户实现强制停水。
●实现无线远程抄表及其监控，了解IC卡用户的使用情况，包括表的工作状态和已经使用量和水的剩余量。
●实现无线远程控制，包括：无线远程抄表、设置表参数、开关水表阀门，便于维护和检测。
●与干簧管传感器和霍尔传感器两种传感器连接，采用抗干扰及其软件滤波技术，实现准确的机电转换计量。
●检测电池电压，当电池电压低于设定电压时，燃气表关阀报警，提示更换电池。
●安装简便，安装与普通机械表安装一样，安装后系统自动连接不需要任何的设置。由于采用无线电工作方式，楼内表之间不用布线，通过无线电方式直接传输数据。特别适合于老楼的改造工程。
●由于采用无线的工作方式，每个单表自成一体，维护和维修时候不用检查来连接线路，故障表直接能检查到，解决了有线传输方式需要检查总线和确定故障表的问题。
●模块具备对电池采用自动激活方式，这样可以保障表内电池的使用寿命。避免了因为“钝化”导致的电池损坏。
●数据的传输采用严格编码和校验措施，确保数据传输的准确。

2） 无线远传预付费IC卡水表电子模块的技术参数
●IC卡类型：逻辑加密卡（4442）
●读卡方式：查询方式
●无线电抄表：实时抄表
●工作电压: 3.6V
●供电方式： 锂电池供电
●电池容量: 8.2AH
●电池工作寿命: 大于6年
● 工作电流:
●待机 ： 小于5uA
●读卡： 2mA
●发射: 30mA
●接收: 15mA
● 发射频段： 433.92MHz
●最大功率输出: 18dBm
●接收数据灵敏度： -120dBm
●调制方式: FSK
●通信速率： 10kbps
●调制频偏 ： 5KHz
●记数精度: 0.01立方
3）使用范围
●适用于小区集抄集控，预付费IC卡收费
●与集中器配合使用可以实现GPRS远程抄表
●可以使用手抄器远程抄表
●适用于居民用气以及工业大口径表用水的预付费和监控。

三、 无线远传预付费射频卡水表电子模块
1） 无线远传预付费射频卡水表电子模块的特点
●实现预付费和远程抄表功能，解决了射频卡表收费但不能了解其使用情况的问题。本模块为了与IC卡表成本基本一致采用低频射频卡方式。
●具备良好的防水、防潮、防污染的设计。
●即解决了射频卡成本高的问题，又解决了插卡表对用户使用的不便。
●射频卡回读数据包括了用户使用情况和表的工作状态，从无线电数据传输和射频卡回读数据两方面反馈用户信息。
●能够采用无线电控制的方式强制关断用户水表的阀门，对恶意欠费用户实现强制停水。
●实现无线远程抄表及其监控，了解射频卡用户的使用情况，包括表的工作状态和已经使用量和水的剩余量。
●实现无线远程控制，包括：无线远程抄表、设置表参数、开关水表阀门，便于维护和检测。
●与干簧管传感器和霍尔传感器两种传感器连接，采用抗干扰及其软件滤波技术，实现准确的机电转换计量。
●检测电池电压，当电池电压低于设定电压时，燃气表关阀报警，提示更换电池。
●安装简便，安装与普通机械表安装一样，安装后系统自动连接不需要任何的设置。由于采用无线电工作方式，楼内表之间不用布线，通过无线电方式直接传输数据。特别适合于老楼的改造工程。
●由于采用无线的工作方式，每个单表自成一体，维护和维修时候不用检查来连接线路，故障表直接能检查到，解决了有线传输方式需要检查总线和确定故障表的问题。
●模块具备对电池采用自动激活方式，这样可以保障表内电池的使用寿命。避免了因为“钝化”导致的电池损坏。
●数据的传输采用严格编码和校验措施，确保数据传输的准确。

2） 无线远传预付费射频卡水表电子模块技术参数
●IC卡类型：125k低频射频卡（T5557）
●读卡方式：查询方式、中断方式（用户选择）
●无线电抄表：实时抄表
●工作电压: 3.6V
●供电方式： 锂电池供电
●电池容量: 8.2AH
●电池工作寿命: 大于6年
● 工作电流:
●待机 ： 小于5uA
●读卡： 3mA
●发射: 30mA
●接收: 15mA
● 发射频段： 433.92MHz
●最大功率输出: 18dBm
●接收数据灵敏度： -120dBm
●调制方式: FSK
●通信速率： 10kbps
●调制频偏 ： 5KHz
●记数精度: 0.01立方
3）使用范围
●适用于对防水、防潮、防污染要求高的使用环境。
●适用于小区集抄集控，预付费射频卡收费
●与集中器配合使用可以实现GPRS远程抄表
●可以使用手抄器远程抄表
●适用于居民用水以及工业大口径表用水的预付费和监控。

四、 预付费逻辑加密IC卡水表电子模块
1） 预付费逻辑加密IC卡水表电子模块的特点
●采用逻辑加密卡实现预付费功能。
●模块化设计，便于维修与更换
●与干簧管传感器和霍尔传感器两种传感器连接，采用抗干扰及其软件滤波技术，实现准确的机电转换计量。
●检测电池电压，当电池电压低于设定电压时，燃气表关阀报警，提示更换电池。
●模块具备对电池采用自动激活方式，这样可以保障表内电池的使用寿命。避免了因为“钝化”导致的电池损坏。
2） 预付费逻辑加密IC卡水表电子模块技术参数
●IC卡类型：逻辑加密卡（4442）
●读卡方式：查询方式
●工作电压: 3.6V
●供电方式： 锂电池供电
●电池容量: 8.2AH
●电池工作寿命: 大于10年
● 工作电流:
●待机 ： 小于5uA
●读卡： 1mA
●记数精度: 0.01立方
3） 使用范围
●适用于小区预付费IC卡收费
●适用于居民用气以及工业大口径表用水的预付费

五、 预付费射频卡水表电子模块
1） 预付费射频卡水表电子模块的特点
●采用射频卡实现预付费功能。
●具备良好的防水、防潮、防污染能力。
●模块化设计，便于维修与更换
●与干簧管传感器和霍尔传感器两种传感器连接，采用抗干扰及其软件滤波技术，实现准确的机电转换计量。
●检测电池电压，当电池电压低于设定电压时，燃气表关阀报警，提示更换电池。
●模块具备对电池采用自动激活方式，这样可以保障表内电池的使用寿命。避免了因为“钝化”导致的电池损坏。
2） 预付费射频卡水表电子模块的技术参数
●IC卡类型：125k低频射频卡（T5557）
●读卡方式：查询方式、中断方式（用户选择）
●工作电压: 3.6V
●供电方式： 锂电池供电
●电池容量: 8.2AH
●电池工作寿命: 大于10年
● 工作电流:
●待机 ： 小于5uA
●读卡： 3mA
●记数精度: 0.01立方
4） 使用范围
●适用于小区预付费射频卡收费
●适用于对防水、防潮、防污染环境要求高的用户。
●适用于居民用水以及工业大口径表用水的预付费
