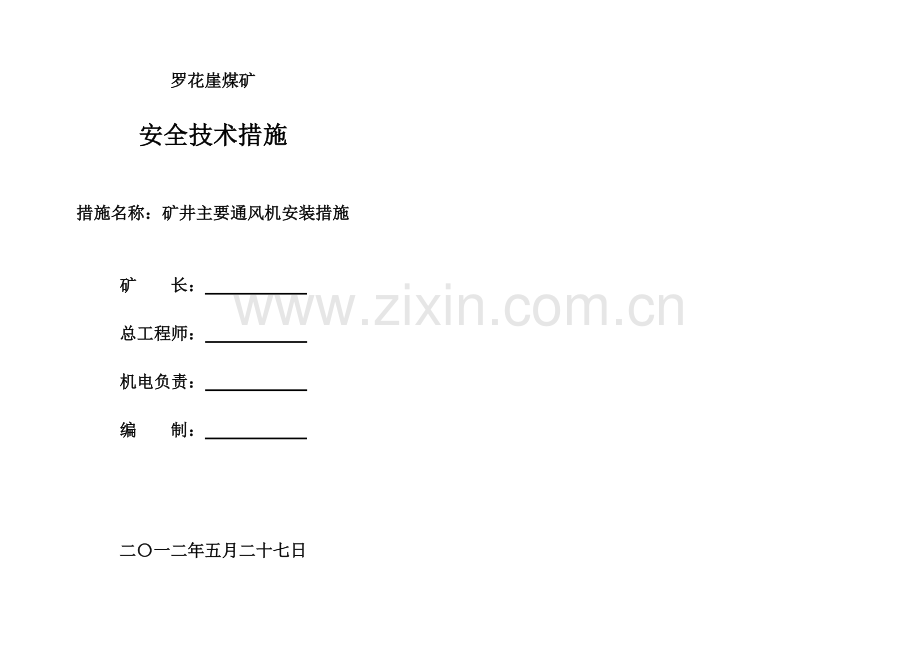

罗花崖煤矿主要通风机安装安全技术措施.doc

罗花崖煤矿

安全技术措施

措施名称：矿井主要通风机安装措施

矿 长：

总工程师：

机电负责：

编 制：

二〇一二年五月二十七日

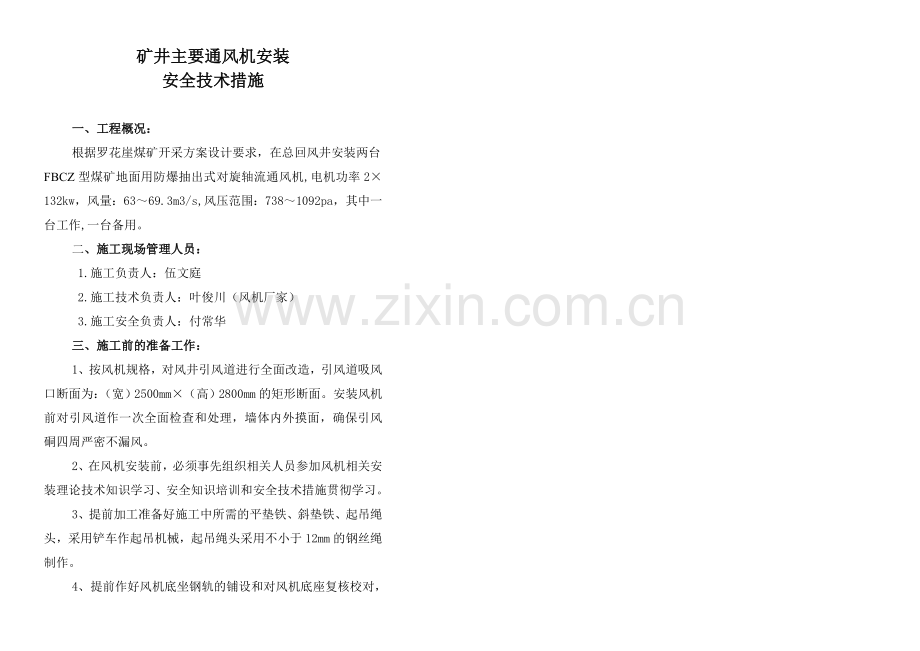

矿井主要通风机安装
安全技术措施

一、工程概况：
根据罗花崖煤矿开采方案设计要求，在总回风井安装两台FBCZ型煤矿地面用防爆抽出式对旋轴流通风机,电机功率2×132kw，风量：63～69.3m3/s,风压范围：738～1092pa，其中一台工作,一台备用。
二、施工现场管理人员：
1.施工负责人：伍文庭
2.施工技术负责人：叶俊川（风机厂家）
3.施工安全负责人：付常华
三、施工前的准备工作：
1、按风机规格，对风井引风道进行全面改造，引风道吸风口断面为：（宽）2500mm×（高）2800mm的矩形断面。安装风机前对引风道作一次全面检查和处理，墙体内外摸面，确保引风硐四周严密不漏风。
2、在风机安装前，必须事先组织相关人员参加风机相关安装理论技术知识学习、安全知识培训和安全技术措施贯彻学习。
3、提前加工准备好施工中所需的平垫铁、斜垫铁、起吊绳头，采用铲车作起吊机械，起吊绳头采用不小于12mm的钢丝绳制作。
4、提前作好风机底坐钢轨的铺设和对风机底座复核校对，确保安装时结构吻合、牢固。
5、对风机安装场地进行一次检查和清理，将施工中所需的钢梁、工字钢、道轨用吊车按顺序依次吊放在通风机基础上，然后对基础进行垫平效正，并用电焊机对其进行焊接加固处理。
6、在安装前，必须对风机各部件进行检查:
（1）机件是否齐全；
（2）叶轮转动是否灵活；
（3）叶片与筒壁是否摩擦；
（4）叶片安装是否牢固；
（5）叶片有无开裂现象。
发现问题要及时处理，绝不允许存在事故隐患。
7、提前将施工中所需要的工器具、材料、配件等备齐；
8、组织防爆小组成员与技术员对风机电机进行设备验收与防爆检查，并用摇表测量检查电机绝缘情况，确认电机是否完好。同时检查风机的高压启动装置（包括其绝缘情况）：外观各仪表（包括电压表、电流表、功率因数表）、信号指示、继电器、操作结构等是否齐全完好 ，内部控制接线与主接线情况等是否良好。
四、施工步骤
1、对风机基础进行验收，保证基础达到要求强度，核对轨距是否符合要求。机械安装的同时，由专业电钳工敷设好高压电缆线（敷设前必须检测其绝缘情况，合格方可使用）和测温控制线。电缆线过墙体必须穿管敷设，高压电缆与控制线应分开穿管，其余需架空或布置在电缆沟里。风机供电系统装备中的开关柜、高压启动装置应符合双风机、双电源启动装置要求。
2、风井安全通道风门必须按照永久风门安装标准进行完善，风门至少安设两组，并进行联锁，传感器安装到位。
3、将风机变径接头、连接风筒、集流器、一级风机、二级风机、扩散器、消音器、扩散塔按顺序依次吊至铺设好的钢轨上，在两法兰间垫好橡胶垫或石棉绳，用螺栓将各部件联接牢固，以达到整机合一。
4、检查注油孔是否畅通，并注入电机说明书要求的润滑油 。
5、检查各部件安装正确、后动刹车无误后，根据电动机使用说明书连接好电源线、监控装置和各处测温仪表线。
6、在风机附近设置局部接地级，其电阻值不得超过2Ω，选用40mm×4mm镀锌扁铁作接地连接网，风机电机和所有可导电金属外壳连入接地极。
7、风机各部件安装好后，对集流器处进行二次浇灌，封堵严密，确保不漏风。
五、安装技术要求
1、设备的吊运要求
（1）凡参加施工的人员，必须熟悉起吊方法和安装内容，按安装步骤、安装规范和安全技术措施进行施工。
（2）在施工过程中，施工人员必须具体分工，明确职责。在整个吊装过程中，切实遵守现场秩序，服从命令听从指挥，不得擅离职守。
（3）进行吊装作业时，必须事先有统一信号约定和指定专人指挥，且参加施工的全体人员必须熟悉此信号，以便操作安全、规范和协调，提高安装效率。
（5）吊装时，各岗位应正确执行带班人员的命令，做到传递信号迅速、准确，并对自己职责的范围内负责。
（6）在安装作业过程中，必须确保操作空间的畅通，做好现场的障碍物清理，以利操作。
（7）吊装钢丝绳选型
起吊设备时，钢丝绳的安全系数不得小于6，选用Ф≥12mm钢丝绳。
2、根据风机安装基础图说明进行安装基础施工。
3、两根道轨铺设需水平牢固，保持平行，道轨长≥1600mm，内距为1700+10-5mm，钢轨规格为24kg/m型。
六、安全注意事项：
1、施工现场20m范围内严禁烟火，封闭道路，设置警戒，禁止非作业人员通行，需要烧焊作业时，必须编制电氧焊作业安全技术措施，并严格按照电氧焊作业安全技术措施进行焊接工作。
2、安装时严禁将手放在重物下，以防被压伤，安装期间，风机各联接部分螺栓对孔时，要用专用工具（尖锥），严禁用手触摸的方法代替工具进行对孔。
4、参加施工人员必须树立安全意识，做好文明施工与标准化施工。遵章守纪作业，杜绝“三违”行为。
5、通风机整机装备和供电系统安装完毕后，必须先进行一次全方位的安装检查，在确认无误后方可执行风机带电试动转。
七、风机试运转：
1、风机起动前必须检查流道中是否有异物，以防止启动后，风机叶轮被异味物碰撞，出现损伤。
2、风机起动前，详细阅读风机和配套电动机使用说明书，按要求操作启动设备，首先分次点动第二级风机，观察风机旋转方向是否正确，待风机叶轮停止转动后再点动第一级风机，观察其转向是否正确，当两级风机转向均正确后，方可按先第二级、后第一级的顺序依次启动风机。
3、风机启动并达到正常运转后要及时观察：
（1）电动机运转电流是否超过额定电流，各仪表指示灯是否指示正常；
（2）风机流道中是否有异常声音；
发现问题要及时停机检查。待原因查明、故障排除后，方可进入正常运行状态。
4、风机正常运转后应测定其通风量，风压值是否符合所需值，若不能满足所需值应由厂家调整风机叶角度使风机达到额定风量。
5、试运转时电机的各项运行参数，风机的性能参数均应作如实记录，以便对风机进行更好的调试，从而使风机达到最佳运行状态。
规程（措施）及重要制度会审表

1、规程（措施）及制度名称：
2、会审时间： 年 月 日 ～ 时； 2、地 点：
参加会审人员签字：``
实际控制人（签字）：
矿长（签字）： 总工程师（签字）：
会审意见：```

规程（措施）及重要制度贯彻记录

规程（措施）名称：
传达地点： 传达时间： 传达人：
应到人数： 实到人数：
三、参加学习人员签名
