印制电路板用上胶机-无溶剂上胶机

上胶机是制造覆铜板的关键设备，覆铜板和多层线路板用的半固化片都是由该设备生产出来的，我们所说的上胶机实际上是一个包括烘箱、开卷、传动、收卷等设备在内的一成套设备。由于生产半固化片的不同，所使用的上胶机也不同，如生产FR-4 用垂直式上胶机，生产CEM-3 用水平式上胶机;而不同的设备供应商技术水平和设计理念不一样，其生产的上胶机也各有不同。
目前全世界主要的上胶机厂商有: CAVITEC 、TAKUMA 、ICHIKIN 、LIZTLER 、FAUSTEL ，台湾有亚泰，中国大陆有210 研究所，这些设备制造商为满足不同客户需求，在设备制造方面各有所长。
　　无溶剂上胶机是一项新技术，与有溶剂上胶机存在很大的区别，目前世界上仅有FAUSTEL 公司生产这种上胶机，用户只有ISOLA。由于其不用处理废气，不用焚烧炉，这种上胶机具有高车速、高产能，既节能又环保等特点。

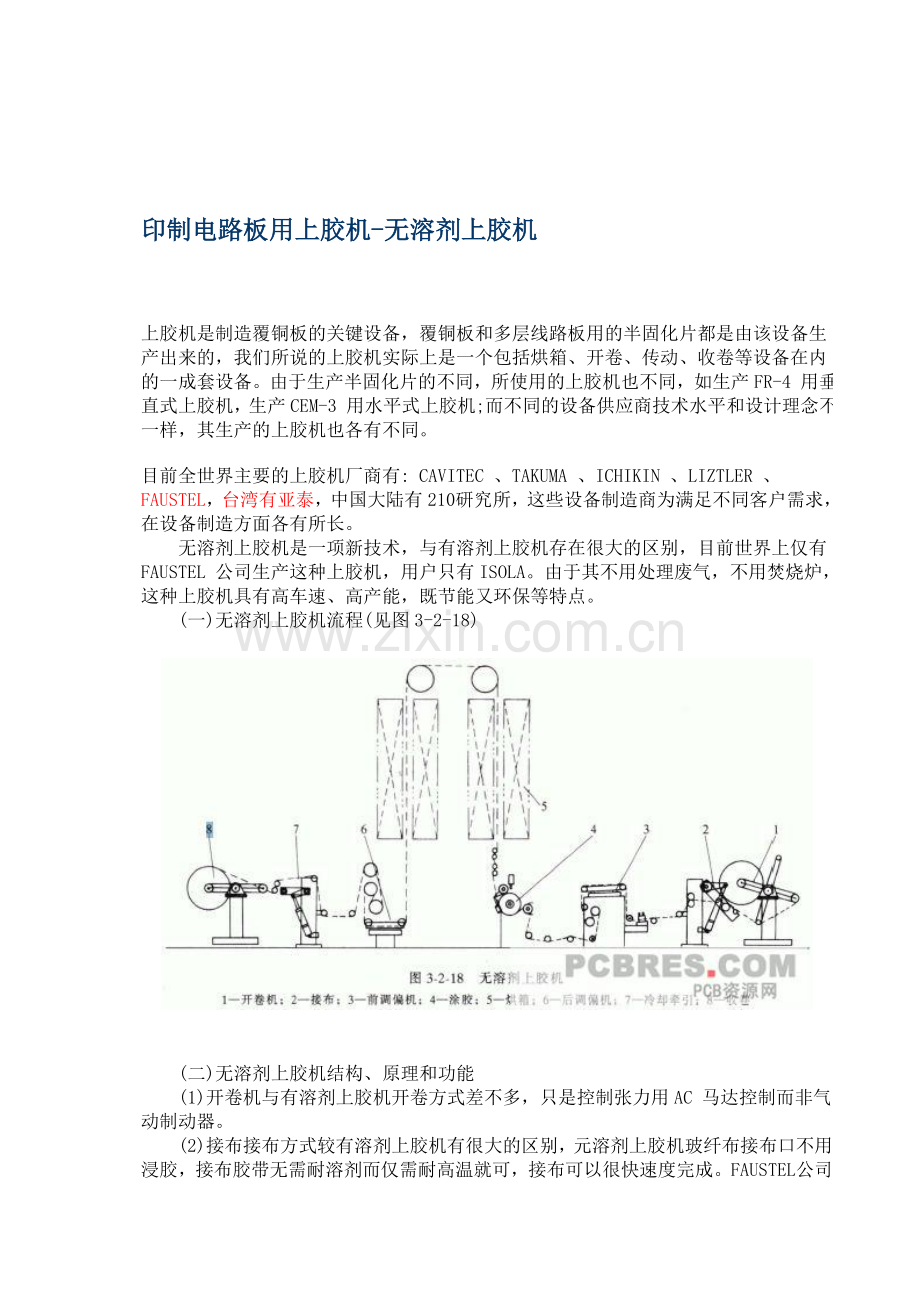

　　(一)无溶剂上胶机流程(见图3-2-18)

　　(二)无溶剂上胶机结构、原理和功能
　　(1)开卷机与有溶剂上胶机开卷方式差不多，只是控制张力用AC 马达控制而非气动制动器。
　　(2) 接布接布方式较有溶剂上胶机有很大的区别，元溶剂上胶机玻纤布接布口不用浸胶，接布胶带无需耐溶剂而仅需耐高温就可，接布可以很快速度完成。FAUSTEL 公司元溶剂上胶机采用自动接布，无需前贮布架。
　　(3)前调偏因为玻纤布上的树脂是通过涂胶辐涂挤上去的，树脂宽度是调定在辑上一定位置，且要求涂胶的宽度稍小于布宽，所以布在到达涂胶辑之前必须将布导正，为此在上胶机前部加了一调偏机构。
　　(4) 混胶和涂胶混胶设备(胶液输送系统)完全不同于有溶剂上胶，这套系统管道、容器全都需要加热，而且要有好的密封功能。
　　涂胶是由一条直径约460 mm 的主涂胶辑将胶液涂在玻纤布的一面，玻纤布的另一面胶液靠主涂胶辑将胶液挤压过去(挤压的同时有排气泡的功能)。涂胶量是由一条例60 mm 和一条比较小的轴之间的间隙来控制的。涂了树脂的布还要经过4 条"S" 型小轴将胶液均匀涂在布上(这4 条轴相对位置可以调整)。涂胶辑和挤胶辑均是用导热油加热(用电加热导热油，再用油加热涂胶辐) ，其中主涂胶辘温度在290-300 'F范围内，主涂胶辑上的树脂是由一条树脂枪涂上去的。
　　(5) 烘箱烘箱采用红外辐射加热，辐射板由陶瓷玻璃制成，陶资体中含有发热丝，用电加热。正常生产条件下需要电功率仅为3 100 W/m2 ， 最高功率是15 500 /m2 。由于没有溶剂，这种上胶机烘箱有如下特点:
　　①烘箱仅需要少量热风，也就是只要少量热风管、风闸、热交换器等;
　　②不用处理废气的焚化炉;
　　③不用大型风机即不用大功率电机;
　　④辐射板用电加热和控温，省去了导热油油管，这就可以减少做油管工作量，也无须购买导热油，节约投资;
　　⑤由于没有热风管，辐射板又是陶瓷玻璃的，可以大大减少清机工作。
　　(6) 上顶辑无溶剂上胶机车速是有溶剂上胶机车速的2-3 倍，上顶辑要求更高，FAUSTEL 公司声称已在试验室成功研究出空气悬浮艳。
　　(7) 后调偏机导正从烘箱出来的PP 。
　　(8) 冷却牵引与现有有溶剂上胶机基本相同。
　　(9) 收卷采用全自动收卷，现场操作仅需1人，只要人工设定收卷长度，切PP 机构会自动将PP切断(采用锯子状刀压在一条聚胶醋轴上将PP 切断)，同时有一机构将PP 端部引到新的收卷轴上，新的收卷轴上贴有蛇形胶布PP 端部一粘上收卷轴就即刻收卷。
