一个完整555定时器基本指南

555定时器IC
· 本IC是一个单片定时电路，可以产生精确和高度稳定的时间延误或振荡 。

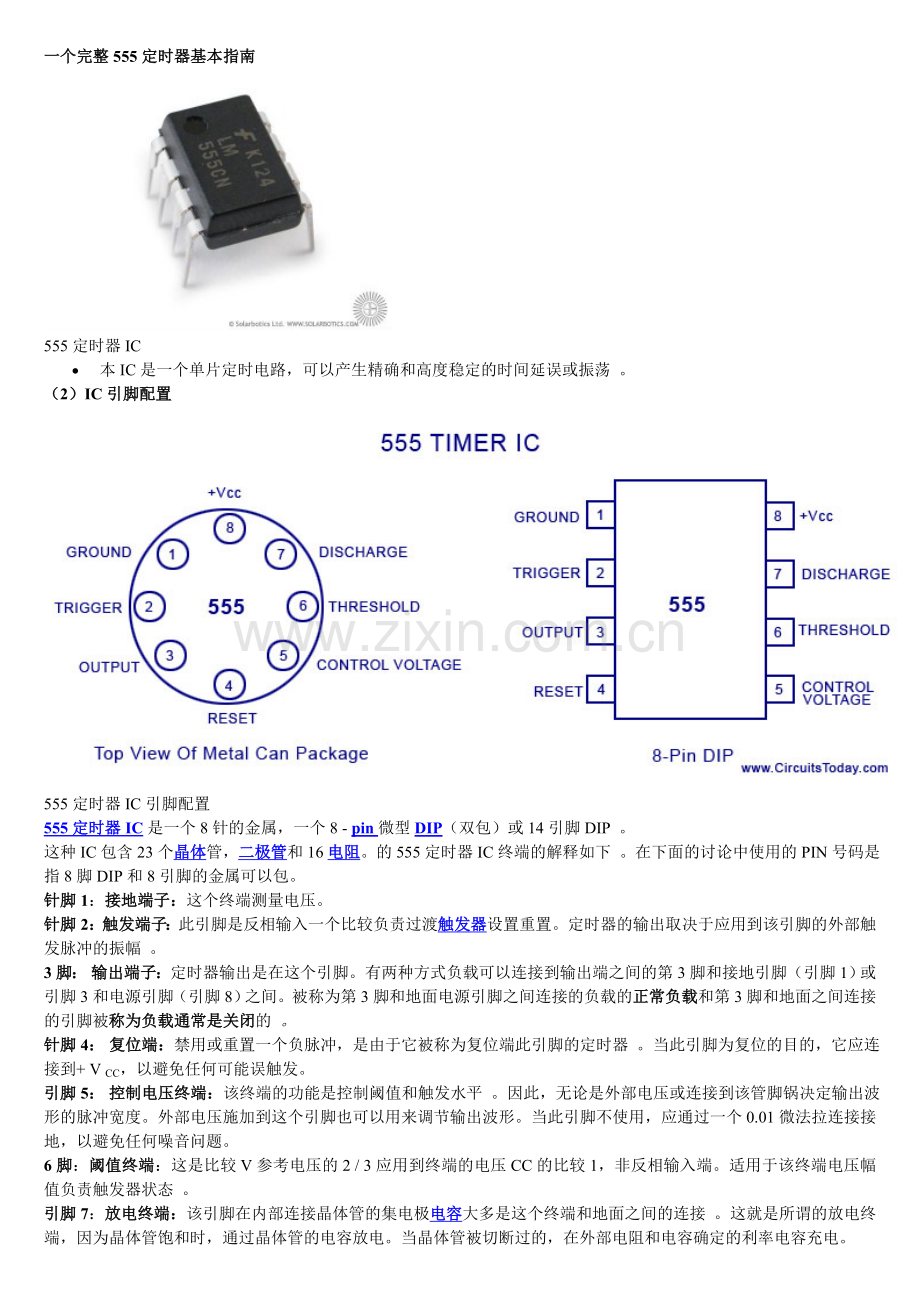

（2）IC引脚配置

555定时器IC引脚配置
555定时器IC 是一个8针的金属，一个8 - pin微型DIP（双包）或14引脚DIP 。
这种IC包含23个晶体管，二极管和16 电阻。的555定时器IC终端的解释如下 。在下面的讨论中使用的PIN号码是指8脚DIP和8引脚的金属可以包。
针脚1：接地端子：这个终端测量电压。
针脚2：触发端子：此引脚是反相输入一个比较负责过渡触发器设置重置。定时器的输出取决于应用到该引脚的外部触发脉冲的振幅 。
3脚： 输出端子：定时器输出是在这个引脚。有两种方式负载可以连接到输出端之间的第3脚和接地引脚（引脚1）或引脚3和电源引脚（引脚8）之间。被称为第3脚和地面电源引脚之间连接的负载的正常负载和第3脚和地面之间连接的引脚被称为负载通常是关闭的 。
针脚4： 复位端：禁用或重置一个负脉冲，是由于它被称为复位端此引脚的定时器 。当此引脚为复位的目的，它应连接到+ V CC，以避免任何可能误触发。
引脚5： 控制电压终端：该终端的功能是控制阈值和触发水平 。因此，无论是外部电压或连接到该管脚锅决定输出波形的脉冲宽度。外部电压施加到这个引脚也可以用来调节输出波形。当此引脚不使用，应通过一个0.01微法拉连接接地，以避免任何噪音问题。
6脚：阈值终端：这是比较V参考电压的2 / 3应用到终端的电压 CC的比较1，非反相输入端。适用于该终端电压幅值负责触发器状态 。
引脚7：放电终端：该引脚在内部连接晶体管的集电极电容大多是这个终端和地面之间的连接 。这就是所谓的放电终端，因为晶体管饱和时，通过晶体管的电容放电。当晶体管被切断过的，在外部电阻和电容确定的利率电容充电。
8引脚： 电源端子：一个+5 V至+18 V的电源电压是适用于该终端与地面（引脚1） 。
（3）555定时器基础
555定时器结合张弛振荡器，两个比较器，一个RS触发器，和放电电容。

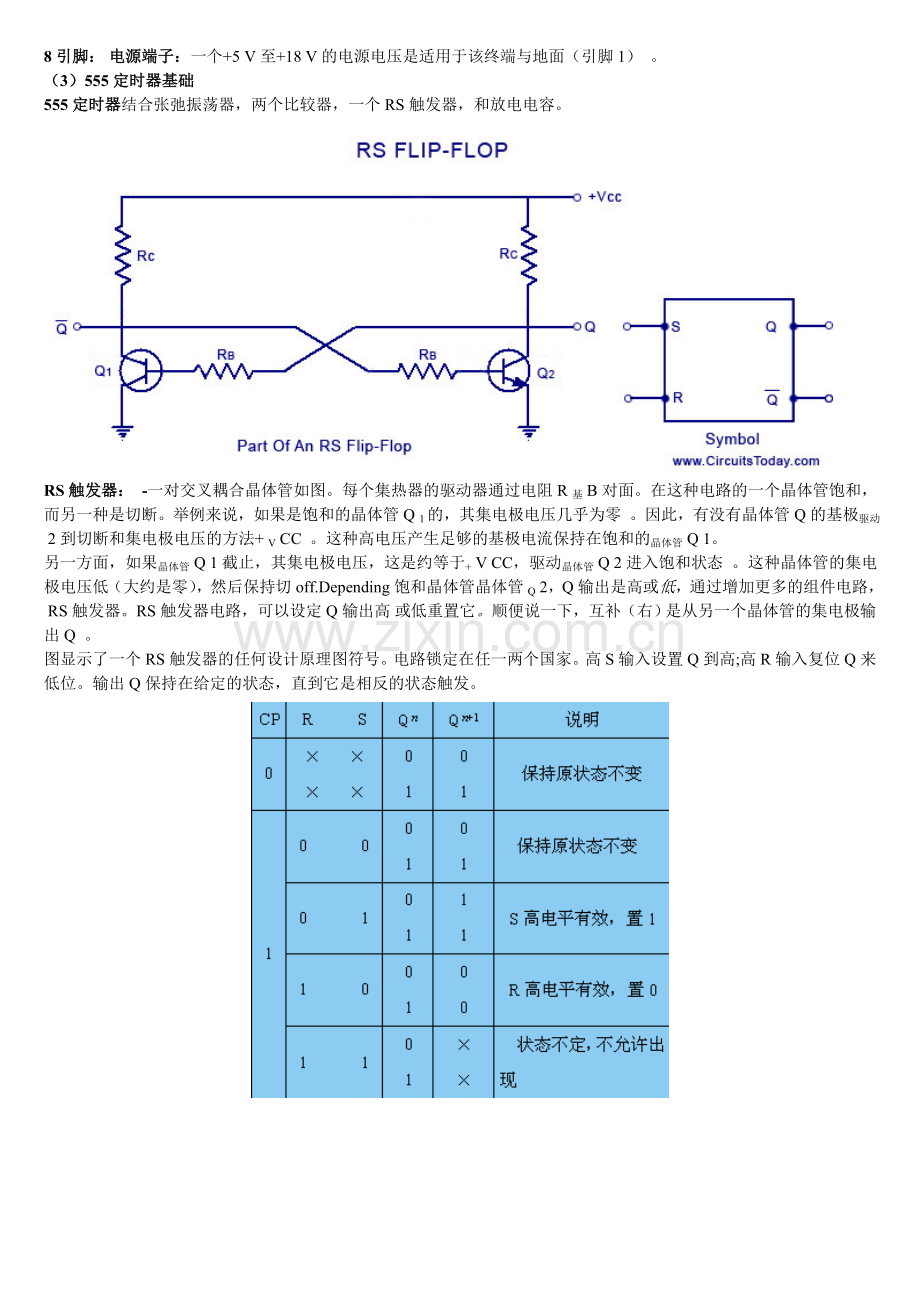

RS触发器： -一对交叉耦合晶体管如图。每个集热器的驱动器通过电阻R 基 B对面。在这种电路的一个晶体管饱和，而另一种是切断。举例来说，如果是饱和的晶体管Q 1的，其集电极电压几乎为零 。因此，有没有晶体管Q的基极驱动 2到切断和集电极电压的方法+ V CC 。这种高电压产生足够的基极电流保持在饱和的晶体管 Q 1。
另一方面，如果晶体管 Q 1截止，其集电极电压，这是约等于+ V CC，驱动晶体管 Q 2进入饱和状态 。这种晶体管的集电极电压低（大约是零），然后保持切off.Depending饱和晶体管晶体管Q 2，Q输出是高或低，通过增加更多的组件电路， RS触发器。RS触发器电路，可以设定Q输出高 或低重置它。顺便说一下，互补（右）是从另一个晶体管的集电极输出Q 。
图显示了一个RS触发器的任何设计原理图符号。电路锁定在任一两个国家。高S输入设置Q到高;高R输入复位Q来低位。输出Q保持在给定的状态，直到它是相反的状态触发。

基本时序
图说明了一些基本思路。假设输出Q高，晶体管饱和，即电容C短路，不能充电，电容电压钳位在地面。
非反相比较器的输入电压被称为阈值电压，而被称为反相输入端电压作为控制电压RS触发器设置，饱和晶体管保持在零阈值电压 。然而，控制电压是固定的2 / 3 V CC（即V在10），因为分压器 。
假设一个高电压施加到R输入。这种复位的触发器的R - Q输出变为低电平 ，晶体管截止 。现在是免费的电容C充电。由于这个电容C充电，阈值电压上升。最终，阈值电压变得稍微比（± 10 V）。比较器的输出变高，迫使RS触发器设置。高Q输出晶体管饱和，这个快速的电容放电。两个波形图描绘了一个指数上升跨电容C，一个正脉冲出现在输出Q因此电容电压V C 是指数，而输出是长方形，如图所示。
4。框图

框图-555定时器

555定时器的框图如上图所示。555定时器有两个比较器，基本上都是2个运算放大器），一个RS触发器，两个晶体管和电阻网络 。
· 电阻网络由三个相等的电阻和行为作为一个分压器。
· 比较器1的比较与参考电压+ 2 / 3的阈值电压V CC伏 。
· 比较器2的比较参考电压+ 1 / 3伏的触发电压CC伏。
两个比较器的输出提供给触发器 。触发器假定它的状态，根据两个比较器的输出。两个晶体管是其中一个放电晶体管集电极连接到引脚 7。该晶体管饱和或削减过，根据触发器的输出状态。饱和的晶体管提供外部连接一个电容器放电路径 。另一个晶体管的基连接到复位端 。适用于该终端重置整个定时器，不论任何输入一个脉冲 。
5，工作原理
参照上述555定时器IC座图：
比较器1的阈值输入（引脚6）和控制输入（引脚5）。在大多数应用中，不是用来控制输入，使控制电压等于V CC 2 / 3 。这个比较器的输出是应用设置（S）的触发器的输入。每当阈值电压超过控制电压，比较器1将设置触发器，其输出为高。一个触发器输出放电晶体管饱和，7脚外接电容放电。互补信号的触发器到引脚3，输出。引脚3的输出是低的。，这些条件将占上风，直到比较器2触发触发器。即使在阈值输入电压低于 V CC，2 / 3 是比较器1不能导致触发器再次发生变化。这意味着比较1只能迫使触发器的输出高。
要改变触发器的输出为低，在触发输入电压必须低于1 / 3 VCC。当这种情况发生时，比较器2触发触发器，迫使其输出低，低触发器输出变为放电晶体管和力量功率放大器输出高 。这些条件将继续独立的电压触发输入。比较器2只能导致触发器输出低电平。
从上面的讨论可以得出结论，从555定时器的低输出，门槛上输入电压必须超过控制电压或+ 2 / 3 V CC 。他们还反过来放电晶体管。要强制定时器输出高，触发输入电压必须低于1 / 3 V CC。这也变成放电晶体管关闭。
一个可用于控制输入电压，改变开关发生在哪些级别。为0.01纳米的法拉电容在不使用时，应第5脚和地面之间的连接，以防止这个引脚上耦合噪声引起误触发。
复位（引脚4）连接到一个逻辑低电平将放在触发器的输出高。放电晶体管将继续和功率放大器将输出一个低电平。这种情况将继续，直到复位是采取高 。这允许同步或复位电路的工作。在不使用时，复位应与+ V CC。

射极放大电路是放大电路中应用最广泛的三极管接法，信号由三极管基极和发射极输入，从集电极和发射极输出。因为发射极为共同接地端，故命名共射极放大电路。
特点
1、输入信号和输出信号反相；
2、有较大的电流和电压增益；
3、一般用作放大电路的中间级。
4、共射极放大器的集电极跟零电位点之间是输出端,接负载电阻.

74HC32 四组2输入端或门，属于CMOS器件
74HC08 四组2输入端与门，属于CMOS器件
74HC04 6组反相器，属于CMOS器件
74HC04 运算放大器
74HC74 双上升沿D型触发器

LG9110 电机驱动芯片

74HC14 六反相斯密特触发器

LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
目录
概述
特性
运用
工作原理
行情分析
编辑本段概述
LM358 的封装形式有塑封8引线双列直插式、贴片式和圆形金属壳封装等。
编辑本段特性
内部频率补偿
直流电压增益高(约100dB)
单位增益频带宽(约1MHz)
电源电压范围宽：单电源(3—30V)
双电源(±1.5 一±15V)
低功耗电流，适合于电池供电

  LM358
· 低输入偏流
低输入失调电压和失调电流
共模输入电压范围宽，包括接地
差模输入电压范围宽，等于电源电压范围
输出电压摆幅大(0 至Vcc-1.5V)
编辑本段运用
红外线探测报警器
该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
编辑本段工作原理

  工作原理
该装置电路原理见图1。
由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1 的②脚输出微弱的电信号，经三极管VT1 等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。IC3作电压比较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输入端的电压进行比较，此时IC3的⑦脚由原来的高电平变为低电平。IC4 为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟。当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4 的②脚变为低电平，它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4 的①脚变为高电平，VT2 导通，讯响器BL通电发出报警声。人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2 截止。由于C6两端的电压不能突变，故通过R14向C6 缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1 分钟，即持续1分钟报警。
由VT3、R20、C8 组成开机延时电路，时间也约为1 分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。
该装置采用9－12V直流电源供电，由T 降压，全桥U整流，C10 滤波，检测电路采用IC5 78L06供电。本装置交直流两用，自动无间断转换。
示意图

  LM358示意图
元器件清单见下表
编 号 名 称 型 号 数 量 编 号 名 称 型 号 数 量
R1 电阻 47K 1 C10 电解电容470u/25V 1
R2电阻1M 1 C11涤纶电容0.1u 1
R3 电阻 1K 1 VD1－VD5 整流二极管 IN4001 5
R4 电阻 4.7K 1 U 全桥 2A/50V 1
R5、R6、R9、R12、R13、R15、 电阻 100K (R12 为线性微调电阻) 6 VT1 晶体三极管 9014 1
R7、R10、R11、R17 电阻 10K 4 VT2晶体三极管MPSA13 0.5A 30V 1
R8、R16 电阻 300K 2 VT3 晶体三极管 8050 1
R14 电阻 470K 1 IC1 红外线传感器 Q74 1
R18 电阻 2.4K 1 IC2运算放大器LM358 1
R19 电阻 220Ω 1 IC3 比较器 LM393 1
R20 电阻 560K 1 IC4 三端稳压器 78L06 1
C1、C2、C6、C8、C9 电解电容 47u/16V (C2、C5 用钽电解） 5 BL 电磁讯响器 U=12V 1
C3、C5 电解电容 22u/16V 2 T 电源变压器 12V 5W 1
C4 涤纶电容 0.01u 1 S 钮子开关 1
C7 电解电容 220u/16V 1
IC1 采用进口器件Q74，波长为9－10um。IC2采用运放LM358，具有高增益、低功耗。IC3、IC4 为双电压比较器LM393，低功耗、低失调电压。其中C2、C5一定要用漏电极小的钽电容，否则调试会受到影响。R12是调整灵敏度的关键元件，应选用线性高精度密封型。
制作时，在IC1 传感器的端面前安装菲涅尔透镜，因为人体的活动频率范围为0.1－10Hz，需要用菲涅尔透镜对人体活动频率倍增。
安装无误，接上电源进行调试，让一个人在探测器前方7－10m 处走动，调整电路中的R12，使讯响器报警即可。其它部分只要元器件质量良好且焊接无误，几乎不用调试即可正常工作。
本机静态工作电流约10mA，接通电源约1分钟后进入守候状态，只要有人进入监视区便会报警，人离开后约1 分钟停止报警。如果将讯响器改为继电器驱动其它装置即作为其它控 制用。
