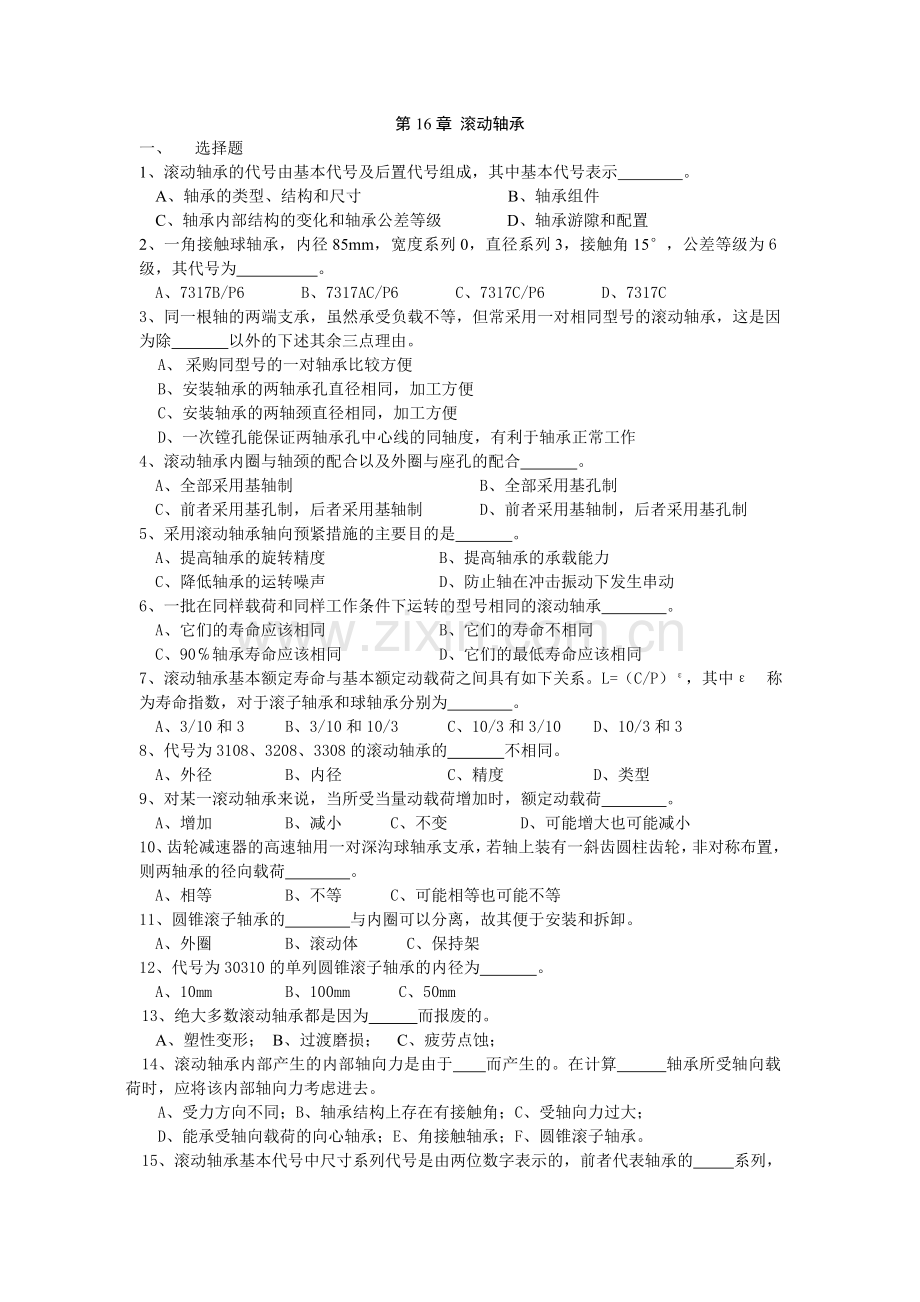

第16章 滚动轴承
一、 选择题
1、滚动轴承的代号由基本代号及后置代号组成，其中基本代号表示 。
A、轴承的类型、结构和尺寸 B、轴承组件
C、轴承内部结构的变化和轴承公差等级 D、轴承游隙和配置
2、一角接触球轴承，内径85mm，宽度系列0，直径系列3，接触角15°，公差等级为6级，其代号为 。
A、7317B/P6 B、7317AC/P6 C、7317C/P6 D、7317C
3、同一根轴的两端支承，虽然承受负载不等，但常采用一对相同型号的滚动轴承，这是因为除 以外的下述其余三点理由。
A、 采购同型号的一对轴承比较方便
B、安装轴承的两轴承孔直径相同，加工方便
C、安装轴承的两轴颈直径相同，加工方便
D、一次镗孔能保证两轴承孔中心线的同轴度，有利于轴承正常工作
4、滚动轴承内圈与轴颈的配合以及外圈与座孔的配合 。
A、全部采用基轴制 B、全部采用基孔制
C、前者采用基孔制，后者采用基轴制 D、前者采用基轴制，后者采用基孔制
5、采用滚动轴承轴向预紧措施的主要目的是 。
A、提高轴承的旋转精度 B、提高轴承的承载能力
C、降低轴承的运转噪声 D、防止轴在冲击振动下发生串动
6、一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承 。
A、它们的寿命应该相同 B、它们的寿命不相同
C、90℅轴承寿命应该相同 D、它们的最低寿命应该相同
7、滚动轴承基本额定寿命与基本额定动载荷之间具有如下关系。L=（C/P）ε，其中ε 称为寿命指数，对于滚子轴承和球轴承分别为 。
A、3/10和3 B、3/10和10/3 C、10/3和3/10 D、10/3和3
8、代号为3108、3208、3308的滚动轴承的 不相同。
A、外径 B、内径 C、精度 D、类型
9、对某一滚动轴承来说，当所受当量动载荷增加时，额定动载荷 。
A、增加 B、减小 C、不变 D、可能增大也可能减小
10、齿轮减速器的高速轴用一对深沟球轴承支承，若轴上装有一斜齿圆柱齿轮，非对称布置，则两轴承的径向载荷 。
A、相等 B、不等 C、可能相等也可能不等
11、圆锥滚子轴承的 与内圈可以分离，故其便于安装和拆卸。
A、外圈 B、滚动体 C、保持架
12、代号为30310的单列圆锥滚子轴承的内径为 。
A、10mm B、100mm C、50mm
13、绝大多数滚动轴承都是因为　　　而报废的。
A、塑性变形； B、过渡磨损；　C、疲劳点蚀；
14、滚动轴承内部产生的内部轴向力是由于　　而产生的。在计算　　 轴承所受轴向载荷时，应将该内部轴向力考虑进去。
A、受力方向不同；B、轴承结构上存在有接触角；C、受轴向力过大；
D、能承受轴向载荷的向心轴承；E、角接触轴承；F、圆锥滚子轴承。
15、滚动轴承基本代号中尺寸系列代号是由两位数字表示的，前者代表轴承的 系列，后者代表轴承的 系列。
A、滚动体的数目；B、内径；C、直径；D、载荷角；E、宽（高）度。
二、判断题
1、滚动轴承的公称接触角越大，轴承承受径向载荷的能力就越大。（ ）
2、滚动轴承较适合于载荷较大或有冲击力的场合。（ ）
3、在速度越高，轴向载荷不大时宜用深沟球轴承。（ ）
4、 某一轴承的额定寿命为105转，它所能承受的当量动载荷要比额定动载荷小。（ ）
5、代号为6107、6207、6307的滚动轴承的内径都是相同的。（ ）
6、在滚动轴承中，最主要的失效形式是疲劳点蚀。（ ）
7、在使用条件相同的条件下，类型代号越大，滚动轴承的承载能力越大。（ ）
8、在使用条件相同的条件下，代号相同的滚动轴承寿命是相同的。（ ）
9、滚动轴承的额定寿命与其所受载荷没有关系。（ ）
10、滚动轴承的额定动载荷与其所受载荷没有关系。（ ）
11、滚动轴承的寿命计算针对疲劳点蚀，而其静载荷计算是针对永久变形进行的。（ ）
12、滚动轴承的接触密封方式只实用于速度较低的场合。（ ）
13、当滚动轴承作游动支承，外圈与基座之间应是间隙配合。（ ）
14、圆柱滚子轴承通过预紧可以提高轴承的转动精度和刚度。（ ）
15、转速一定的6207轴承，其当量动载荷由P增加为2P，则其寿命将由L降至L/2。（ ）
三、填空题
1、滚动轴承一般由 、 、 和 四部分组成。
2、如果滚动轴承没有保持架，两滚动轴承将直接接触，相接触处的速度方向
，故磨损加剧，降低了轴承的 。
3、滚动轴承的公称接触角实质上是承受轴向载荷能力的标志，公称接触角越大，轴承承受轴向载荷的能力 。
4、选择滚动轴承时，在速度较高，轴向载荷不大时宜用 轴承。
5、代号为6318的滚动轴承内径为 mm。
6、滚动轴承的主要失效形式有 和 ，其中 是最主要的失效形式。
7、滚动轴承的 是指一组同型号的轴承，可靠度为90%时能达到或超过的寿命。
8、滚动轴承寿命计算是针对 失效，而其静载荷计算是针对 失效。
9、滚动轴承的密封方式有 和 ，其中 要限制轴颈的圆周速度。
10、在一般情况下，滚动轴承的内圈与轴一起转动，内圈与轴颈的配合常采用 ，而外圈与基座的配合常取为 。
四、问答题与计算题
1、 解释下列滚动轴承代号的含义：6205、2207、36203、7509/P6。
2、 选择滚动轴承类型时要考虑哪些因素？
3、 滚动轴承的组合设计通常要解决哪些问题？
4、 滚动轴承轴系的固定方法有哪两种典型结构？各用于什么场合？
5、 滚动轴承常用的润滑方式有哪些？具体选用时应如何考虑？
6、 轴承间隙的调整方法有哪些？
7、 如图所示，试计算角接触球轴承Ⅰ、Ⅱ（代号为7205C）的径向力Fr、轴向力Fa及当量动载荷P。已知：轴上载荷FR=3000N，FA=500N，fp=1.2。

8、 如图所示，试计算角接触球轴承Ⅰ、Ⅱ（代号为7205C）的径向力Fr、轴向力Fa及当量动载荷P。已知：轴上载荷FR=3000N，FA=500N，fp=1.2。

9、 如图所示，试计算深沟球轴承Ⅰ、Ⅱ（代号为6205）的径向力Fr、轴向力Fa及当量动载荷P。已知：轴上载荷FR=3000N，FA=500N，fp=1.2。

10、 已知：角接触球轴承Ⅰ、Ⅱ所受的径向载荷Fr1=2KN, Fr2=4KN,外部轴向力FA=1KN，设内部轴向力F’=0.7Fr。
求：①画出内部轴向力F1’、F2’。
②计算两轴承的轴向载荷Fa1和Fa2。

11、 一根轴用两个角接触球轴承支承，如图所示。L1=40mm,L2=200mm,轴端作用有轴向力FA=80N，径向力FR=1640N，试分别求出两轴承所受的径向载荷Fr1、 Fr2和轴向载荷Fa1、Fa2。（注：内部轴向力F’=0.68Fr）

12、 有一对角接触向心球轴承，面对面布置如图示。已知：轴承1、2上的内部轴向力分别为F1’=90N、F2’=70N, 轴向载荷FA=110N，求作用在轴承1、2上的轴向力Fa1和Fa2。

13、 试分析如图所示正安装的两角接触向心球轴承的轴向力Fa1和Fa2。

14、一对7210B轴承如图所示，轴承分别承受径向载荷Fr1=8000N、Fr2=5200N，轴上作用轴向载荷FA。试求下列情况下各轴承的内部轴向力F’及轴向载荷Fa。
（1） FA=2200;
（2） FA=1000;
（3） FA=0

15、蜗杆轴由一对圆锥滚子轴承支承，两轴承径向反力分别为Fr1＝6000N、Fr2＝3000N，外加轴向力Fa＝2500N,如图所示。轴的转速n＝320r/min，轴颈直径d＝40mm，fp＝1.5，轴承预期使用寿命Lh＝8000h，试确定轴承型号。
