初识家用电器和电路
【学习目标】：
1、 知道电源是能持续供电的装置，了解直流电和交流电。
2、 初步认识家用电器，通过实例，知道用电器是将电能转化成其他形式能的装置。
3、 通过实验认识电路，知道通路、短路和断路，了解短路的危害。
4、 会连接简单电路。
5、 熟悉常用的电路元件及符号，会画简单的电路图。
【学习过程】：
一、探究新知
任务一：认识家用电器和电源
1、观察教材P58图13-1所示的几种用电器。想一想，它们有什么功能？

2、填写下表并讨论：怎么对各种各样的家用电器进行分类？
名称
用途
电器类型
电能转化成的能量形式
交流电
电池
内能
机械能
光能
声能
电灯

收音机

电饭煲

手电筒

3、观察讨论P59图13-3手电筒，并回答P59的问题。

任务二：连接电路
1、 利用电池、小灯泡、灯座开关和导线，连接电路，使开关能控制小灯泡的亮、暗。完成P59图13-4。

2、讨论：上述电路是由几部分组成？

定义：电路： 电源
用电器： 开关：
导线:
3、通过实验介绍有关电路的几种状态：
① 通路： ②断路：
② 短路：
短路有哪些危害?

任务三:画电路图
1、认识电路符号
电池： 开关: 电灯： 电阻：
滑动变阻器： 电铃： 电流表：
电压表： 电动机：
2、画出 P61“活动13.2”的电路图。

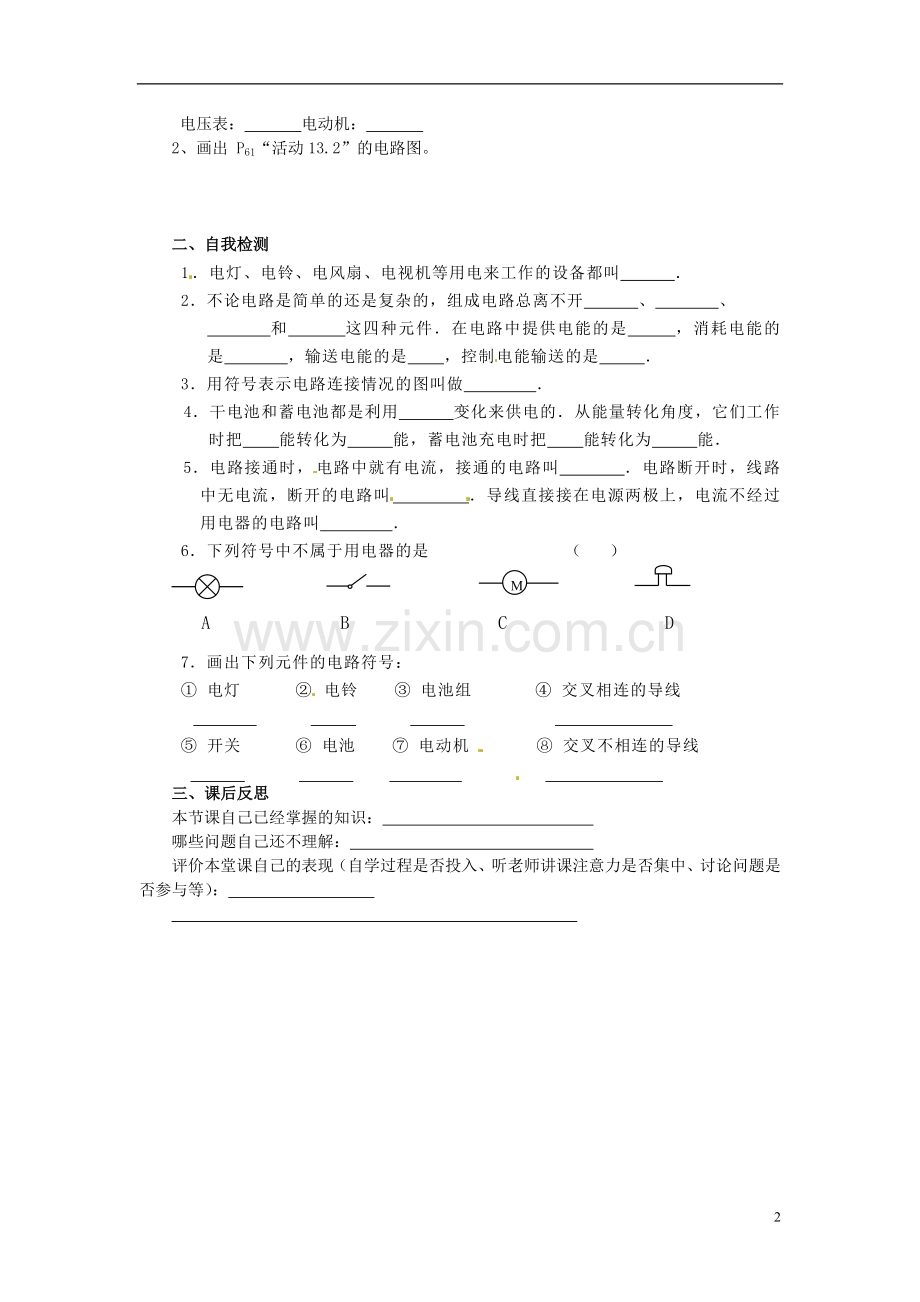

二、自我检测
1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 ．
2．不论电路是简单的还是复杂的，组成电路总离不开 、 、
和 这四种元件．在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 ．
3．用符号表示电路连接情况的图叫做 ．
4．干电池和蓄电池都是利用 变化来供电的．从能量转化角度，它们工作时把 能转化为 能，蓄电池充电时把 能转化为 能．
5．电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．
6．下列符号中不属于用电器的是 （ ）
M
A B C D

7．画出下列元件的电路符号：
① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线

⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线

三、课后反思
本节课自己已经掌握的知识：　　　　　　　　　　　　　
哪些问题自己还不理解：　　　　　　　　　　　　　　　
评价本堂课自己的表现（自学过程是否投入、听老师讲课注意力是否集中、讨论问题是否参与等）：　　　　　　　　　
