TCL照明产品编码标准.doc

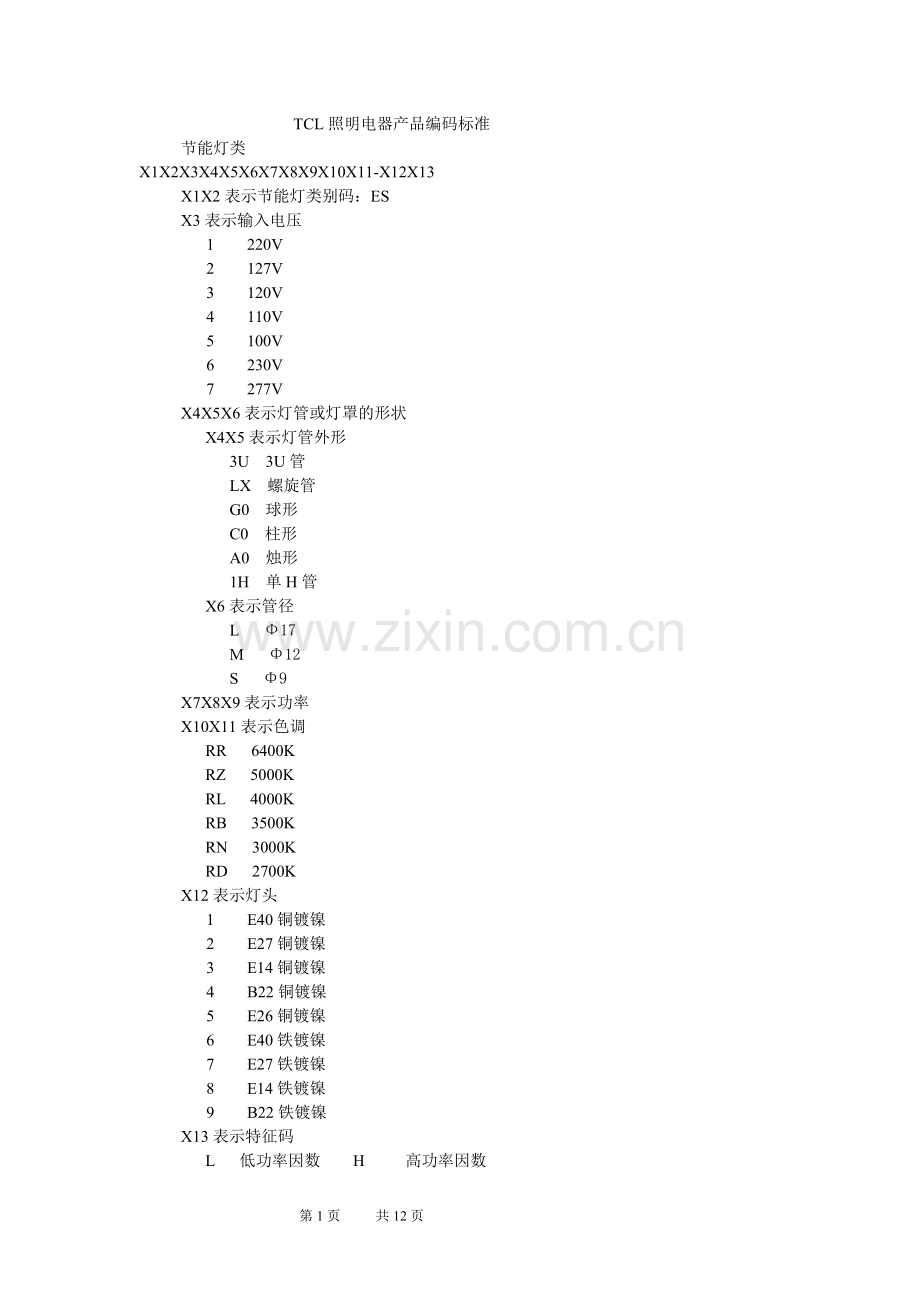

TCL照明电器产品编码标准
节能灯类
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示节能灯类别码：ES
X3表示输入电压
1 220V
2 127V
3 120V
4 110V
5 100V
6 230V
7 277V
X4X5X6表示灯管或灯罩的形状
X4X5表示灯管外形
3U 3U管
LX 螺旋管
G0 球形
C0 柱形
A0 烛形
1H 单H管
X6表示管径
L Φ17
M Φ12
S Φ9
X7X8X9表示功率
X10X11表示色调
RR 6400K
RZ 5000K
RL 4000K
RB 3500K
RN 3000K
RD 2700K
X12表示灯头
1 E40铜镀镍
2 E27铜镀镍
3 E14铜镀镍
4 B22铜镀镍
5 E26铜镀镍
6 E40铁镀镍
7 E27铁镀镍
8 E14铁镀镍
9 B22铁镀镍
X13表示特征码
L 低功率因数 H 高功率因数

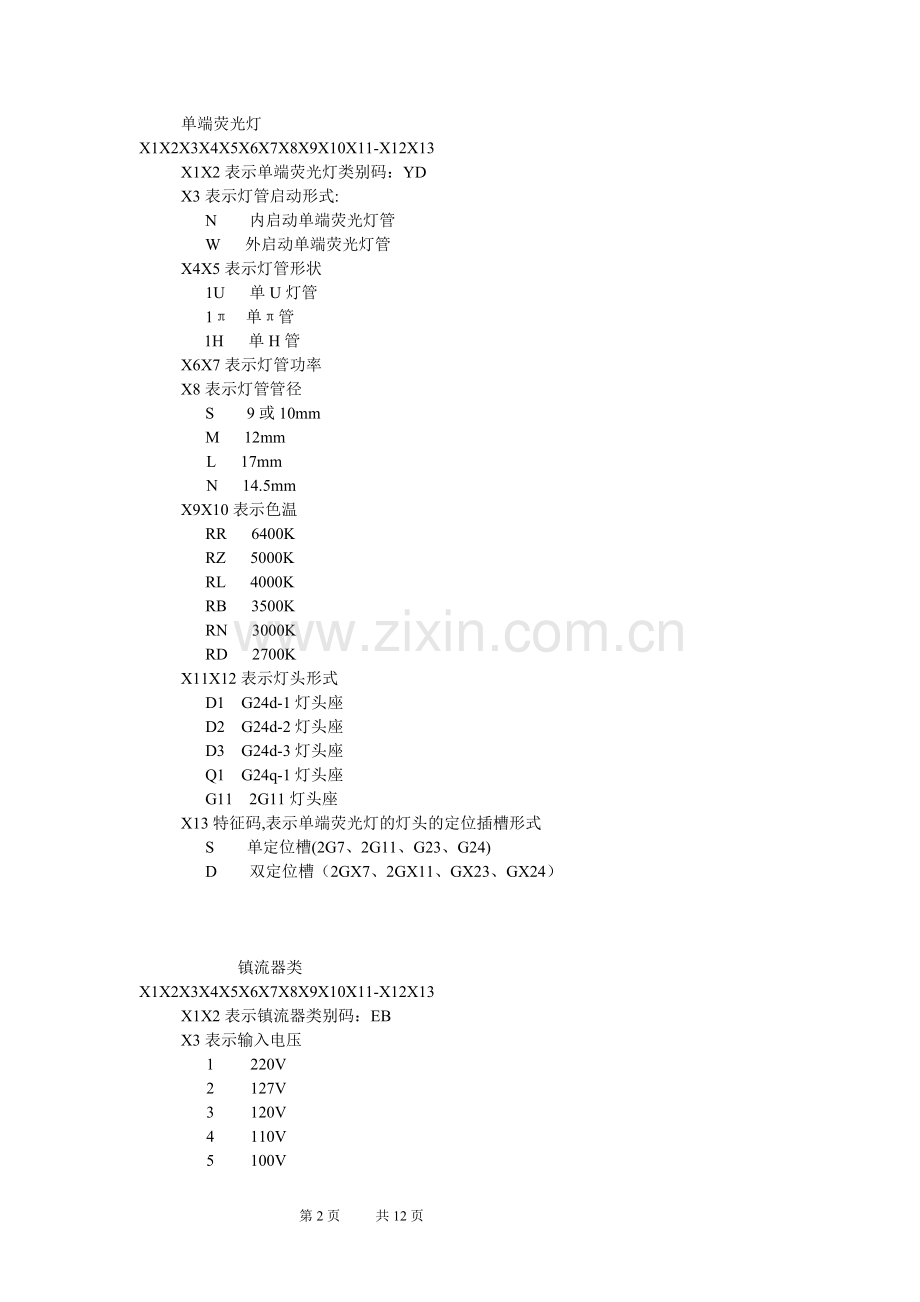

单端荧光灯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示单端荧光灯类别码：YD
X3表示灯管启动形式:
N 内启动单端荧光灯管
W 外启动单端荧光灯管
X4X5表示灯管形状
1U 单U灯管
1π 单π管
1H 单H管
X6X7表示灯管功率
X8表示灯管管径
S 9或10mm
M 12mm
L 17mm
N 14.5mm
X9X10表示色温
RR 6400K
RZ 5000K
RL 4000K
RB 3500K
RN 3000K
RD 2700K
X11X12表示灯头形式
D1 G24d-1灯头座
D2 G24d-2灯头座
D3 G24d-3灯头座
Q1 G24q-1灯头座
G11 2G11灯头座
X13特征码,表示单端荧光灯的灯头的定位插槽形式
S 单定位槽(2G7、2G11、G23、G24)
D 双定位槽（2GX7、2GX11、GX23、GX24）

镇流器类
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示镇流器类别码：EB
X3表示输入电压
1 220V
2 127V
3 120V
4 110V
5 100V
6 230V
7 277V
X4X5X6表示镇流器型号，不足三位在前面补0
YZ 直管形荧光灯镇流器
YK 快速启动荧光灯镇流器
ZW 紫外线灯管镇流器
YH 环形荧光灯镇流器
ZSZ 直管形石英紫外线低压汞灯镇流器
ZSU U形石英紫外线低压汞灯镇流器
YDY 单端荧光灯一体式镇流器
YDN 单端内启动荧光灯镇流器
GGY 荧光高压汞灯泡镇流器
GGZ 直管形紫外线高压汞灯镇流器
GGQ 球形超高压汞灯镇流器
GGM 毛细管超高压汞灯镇流器
XQ 球形超高压汞氙灯镇流器
ND 低压钠灯泡镇流器
NG 高压钠灯泡镇流器
JLZ 照明金属卤化物灯镇流器
JTG 管形铊灯镇流器
JYQ 球形铟灯镇流器
JD 镝灯镇流器
NTY 钠铊铟灯泡镇流器
JDH 球形镝灯镇流器
KN 钪钠灯镇流器
X7X8表示负载灯管的功率
X9表示负载灯管的数量
X10表示产品的用途和外型结构
Z 阻抗式镇流器
R 电容式镇流器
L 漏磁式镇流器
D 电子式镇流器
J 基准镇流器
S 寿命试验用镇流器
Q 启动用镇流器
K 快速启动镇流器
F 防腐防潮镇流器
N 内装式镇流器
X11表示设计顺序
1 超薄型（喷漆）电子镇流器
2 超薄型（电解板）电子镇流器
3 普通型（喷漆）电子镇流器
4 普通型（电解板）电子镇流器
5 灯箱用（喷漆）电子镇流器
6 灯箱用（电解板）电子镇流器
X12表示接线类型
X 引线型
J 接线端子型
X13表示性能特征
L L级
H H级

变压器类
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示变压器器类别码：ET
X3代表输入电压
1 220V
2 127V
3 120V
4 110V
5 100V
6 230V
7 277V
X4X5X6表示负载功率
X7X8X9表示变压器外形最大长度
X10X11X12表示变压器外形最大宽度
X13特征码，表示输出电压值
A 12V
B 24V
C 36V

灯盘类
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示灯盘类别码：MQ
X3X4表示材质
1S 镜面电化铝
2S 哑光电化铝
3S 不锈钢
1A 铝合金边框
3A 乳白胶片
3C 凌晶片
X5X6表示反光面形式
XX 无
XP 单抛
PP 双抛
X7表示负载种类
Y 荧光灯管
B 插拔管
X8X9表示灯管功率，不同负载时用最大负载功率表示
X10表示负载的数目
X11X12表示特征
LX 豪华型
SX 明装
DX 吊装
E1 应急1管
QX 嵌装
WX 宽边
TX 洁净
SX 吸顶式
X13特征码，无特征时用X表示

支架类
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示支架类别码：MY
X3表示输入电压
1 220V
2 127V
3 120V
4 110V
5 100V
6 230V
7 277V
X4X5表示负载灯管功率
X6X7表示灯管数量
X8表示种类代号，用ABCD表示
X9表示颜色
W 白色
B 黑色
L 蓝色
X10X11备用代码，用XX表示
X12表示应急管的数量
X13特征码
E 应急

筒灯类
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示筒灯类别码：MD
X3X4表示反光杯径
X5X6表示负载灯功率
X7表示负载数量
X8X9X10表示灯座形式：E27、E14、PLC
X11表示面板颜色
W 白边
G 金边
S 银边
B 镀黑镍
A 白色塑圈
Z 压铸边
K 亚克力罩
N 镍扫纹
X12表示灯杯花纹
P 防雾型杯
C 条杯
D 点珠杯
A 哑光喷砂杯
N 光杯
B 哑光乳白杯
X13表示灯管安装形式
H 横向插管用
V 竖向插管用

低压卤素灯杯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示低压卤素灯杯类别码：HL
X3X4灯杯规格
11 MR11
16 MR16
X5表示灯杯类型
X6X7表示灯杯功率
X8：W

高压卤素灯杯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示高压卤素灯杯类别码：TH
X3X4灯杯规格
11 MR11
16 MR16
X5X6表示灯杯功率
X7：W

低压卤素灯珠
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示低压卤素灯珠类别码：TG

天花灯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示天花灯类别码：DL
X3灯体主要材质：
1 钣金件
2 压铸件
X4表示使用光源
1 MR11
6 MR16
X5X6结构流水号
X7X8主体颜色

低压路轨射灯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示低压路轨射灯类别码：TR
X3表示中间连接杆
X 无杆
A 杆长100mm
B 杆长200mm
C 杆长300mm
E 杆长500mm
F 代表软管，软管固定长400mm
X4X5表示射灯头代码
X6X7表示主体颜色
低压吸顶射灯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示低压吸顶射灯类别码：SP
X3表示中间连接杆
X 无杆
A 杆长100mm
B 杆长200mm
C 杆长300mm
E 杆长500mm
F 代表软管，软管固定长400mm
X4X5表示射灯头代码
X6X7表示主体颜色

吊装格栅射灯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示吊装格栅射灯类别码：CH
X3X4光源型号
MR MR16
QR QR111
PL PLC
X5X6X7X8表示结构款式类别
X9X10表示主体颜色

嵌入式格栅射灯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示嵌入式格栅射灯类别码：DO
X3X4光源型号
MR MR16
QR QR111
PL PLC
X5X6X7X8表示结构款式类别
X9X10表示主体颜色

主体颜色代码说明：
WH 烤漆白色
BK 烤漆黑色
SG 烤漆银灰色
CH 电镀铬色
SH 电镀镍扫纹
SB 电镀青铜扫纹
SC 电镀珍珠银间色
SN 电镀珍珠镍间铬
吸顶灯
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2表示吸顶灯类别码：MX
X3整灯外形
C 圆形
S 方形
X4X5整灯功率
X6灯管形状
C 环形
P 插拔
D 双D
X7镇流器种类
X 电子
G 电感
Z E27灯头
X8罩的材料
Y 亚克力板
P PVC
B 玻璃
X9罩上的花纹

TCL户外灯具物料编码命名方式：
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1：Z 指户外产品系列
X2：T 投光灯
F 泛光灯
Q 球场灯
A 高墙灯
Z 招牌灯
----通用照明----
L 路灯
S 隧道灯
----道路照明----
N 工矿悬挂灯
H 商业悬挂灯
----悬挂照明-----
D 低杆灯
C 草地灯
M 埋地灯
U 水池灯
B 壁灯
O 高杆照明
G 广场照明
I 触发器
X 电器箱
----庭园照明----
X3X4表示每一种产品系列流水编码 00—99
X5表示光源
M 金卤灯
S 高压钠灯
L 低压钠灯
I 电子节能灯
Q 高压汞灯
T T8光管
B 白炽灯
P PAR灯
E LED灯
Y 太阳能电池类
C 彩色金卤灯
X6表示灯头形式
A E27
B E40
C G13
D G5
R Rx7s
F 1000w双端
P PG-12
G G-12
Y BY22d
E Fc-2
X7X8X9X10表示使用功率

金卤灯电子镇流器编码说明
TCL-HID X1X2X3 X4 X5 X6 -X7
版本
不可调光（H）/可调光（T）
输入/输出端子（D）
输入/输出线（X）
输入电压范围
额定灯功率
金卤灯镇流器

 台灯编码标准
X1X2X3X4X5X6X7X8X9X10X11-X12X13
X1X2 表示台灯类别码，用MT表示
X3X4表示灯具编码流水号
X5X6位表示光源功率
X7X8表示灯管形状类别
1U 单U荧光灯管
2H 双H型荧光灯管
1A 1个普通A型灯泡
3B 3个B型蜡烛型灯泡
X9X10表示灯具的颜色
CY 深蓝色
FI 淡黄色
PI 粉红色
SG 银灰色
MI 粉绿色
X11表示附带功能
S 带时钟
B 带报时钟
Y 带氧吧
X12X13表示识别码

第12页 共12页
