阀门技术要求.doc

1.2 主要技术规范
本规范书适用于辽宁东方发电有限公司供热改造工程主机改造部分阀门采购。它包括阀门及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本规范书提出的是最低限度的技术要求，并未对一切技术细节作出明确规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。
如果供方没有以书面形式对本规范书的所有条文提出异议，那么需方可认为供方提供的产品应完全满足本规范书的要求。
在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
本规范书所使用的标准如遇与供方执行的标准矛盾时，按较高标准执行。
1.2.1 介质参数
（1）一次蒸汽系统
介质：再热热段蒸汽
压力：1.9-3.2Mpa
温度：540℃
（2）二次蒸汽系统
介质：过热蒸汽
压力：1.12-1.39Mpa
温度：250℃
（3）减温水系统
介质：高压给水
压力：27.3Mpa
温度：170.1℃
（4）凝结水补水系统
介质：化学除盐水
压力：0.3-0.8Mpa
温度：20℃
1.2.2 厂址条件

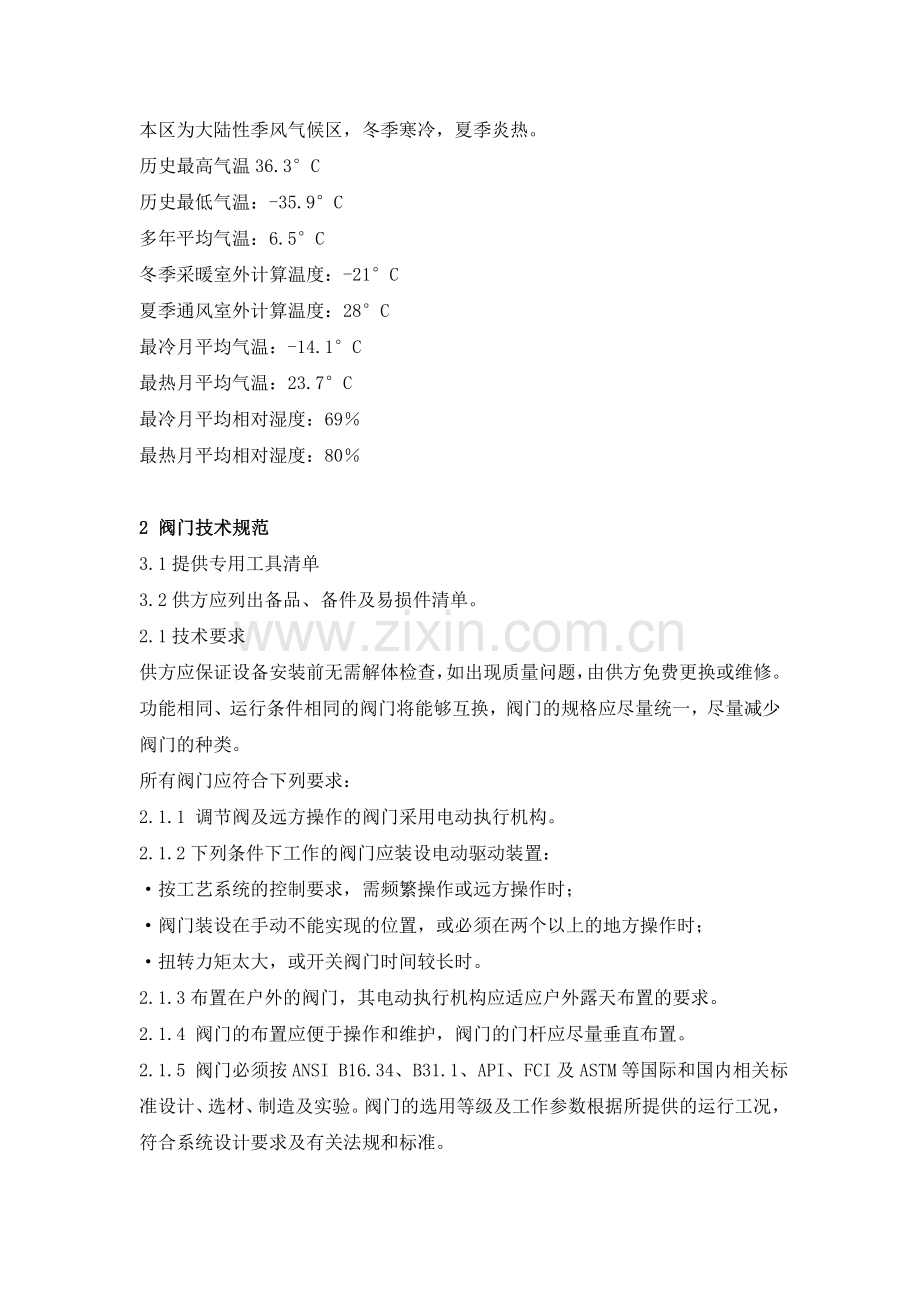

本区为大陆性季风气候区，冬季寒冷，夏季炎热。
历史最高气温36.3°C
历史最低气温：-35.9°C
多年平均气温：6.5°C
冬季采暖室外计算温度：-21°C
夏季通风室外计算温度：28°C
最冷月平均气温：-14.1°C
最热月平均气温：23.7°C
最冷月平均相对湿度：69％
最热月平均相对湿度：80％

2 阀门技术规范
3.1提供专用工具清单
3.2供方应列出备品、备件及易损件清单。
2.1技术要求
供方应保证设备安装前无需解体检查，如出现质量问题，由供方免费更换或维修。
功能相同、运行条件相同的阀门将能够互换，阀门的规格应尽量统一，尽量减少阀门的种类。
所有阀门应符合下列要求：
2.1.1 调节阀及远方操作的阀门采用电动执行机构。
2.1.2下列条件下工作的阀门应装设电动驱动装置：
·按工艺系统的控制要求，需频繁操作或远方操作时；
·阀门装设在手动不能实现的位置，或必须在两个以上的地方操作时；
·扭转力矩太大，或开关阀门时间较长时。
2.1.3布置在户外的阀门，其电动执行机构应适应户外露天布置的要求。
2.1.4 阀门的布置应便于操作和维护，阀门的门杆应尽量垂直布置。
2.1.5 阀门必须按ANSI B16.34、B31.1、API、FCI及ASTM等国际和国内相关标准设计、选材、制造及实验。阀门的选用等级及工作参数根据所提供的运行工况，符合系统设计要求及有关法规和标准。
2.1.6 所有阀门及附件都操作灵活，开启、关闭速度稳定、灵活，阀门严密不漏。
2.1.7要求阀门关闭严密而无泄漏（在要求的检修期内，检修周期不少于5年），阀芯及阀座耐磨，耐冲刷并便于拆装与研磨。其泄漏标准符合MSS-SP-61要求。投标方应详细论述保证不泄漏的措施和阀杆处的密封形式。
2.1.8 必须有STELLITE合金堆焊的上密封，以便在机组运行过程中，当阀门盘根泄漏时，让上密封发挥密封阀杆的作用，到停机或大修时再重新更换新的盘根。
2.1.9 阀门压力等级应按等于或高于表中设计压力和设计温度选取。
2.1.10 所有阀门均应进行噪声计算，噪声标准是距离阀体1米处不超过85分贝。
2.1.11 阀门的执行机构的设计应按数据表中系统最大设计压力计算。
2.1.12 所有阀门表面应进行加工，保证外型美观。
2.1.13 所有阀门须作水压试验，试验压力应为系统最大压力的1.5倍，持续时间为不少于20分钟。
2.1.14 每只阀门都带有指示开启和关闭方向的不锈钢铭牌，还在阀门上明确标明流动方向。对于“锁于开启位置”或“锁于关闭位置”的阀门，带有能将阀杆锁于开启或关闭位置的装置。
2.1.15 投标方应保证满足阀门在冷、热态工作情况下的运行要求。
2.1.14 阀门在出厂时均达到不须解体的安装使用条件。阀体过流表面要求清砂、除锈、打磨，阀门外观要求光亮、美观。阀门制造检验完后清除残余介质按规定涂防腐材料，并按规定进行包装。
2.1.15 法兰连接尺寸，结构长度，压力试验均按相关国家标准规定执行。阀门供货时，有工厂商标，公称压力，公称通径及材质标志。发货安装现场时，按中华人民共和国水利电力部最新颁布的《电力建设施工及验收技术规范》（管道篇）的第3.5条和要求执行检验。
2.1.16 结构形式：参见《阀门供货清单》
2.2 设备材质要求
2.2.1 阀门制造厂按压力容器受压元件的条件选用钢材、钢材的质量及规格符合相应的国际标准、中国国家标准或有关技术条件。
2.2.2 阀门的结构及其零件所采用的材料保证在规定的条件下可靠地使用。零件材料符合设计图样的规定。
2.2.3 制造厂有科学而完善的质量管理体系，保证成品质量及零件在材料库及加工各工序中不致混材和错用材料。
2.2.4 阀门设计、制造遵守下列国际规范和标准：
（1）《电站阀门制造技术条件》；
（2）《锅炉锻件技术条件》；
（3）《压力容器锻件技术条件》；
（4）《锅炉管道附件承压铸钢件技术条件》；
（5）《钢制压力容器焊接规程》；
（6）《压力容器锻件超声波探伤》；
（7）《钢熔化焊接接头射线照相和质量分级》；
（8）《钢制压力容器磁粉探伤》；
（9）《管于和管路附件的公称压力和试验压力》；
（10）《阀门电动装置技术条件》；
（11）《电站调节阀技术条件》：
（12）《电站减温减压阀技术条件》；
（13）《系列电动阀门用三相异步电机》；
（14）《系列户外，防腐、隔爆型电动阀门用三相异步电动机》；
（15）《噪声源声功率级的测定—简易法》；
(16) 《电站高温高压截止阀闸阀技术条件》DL/T 531—94
上述制造标准不得低于中国国家标准。
2.3 执行器和电动头技术要求
执行器推荐按照苏州博睿BD系列、上海耐奇ND系列、上海自动化仪表十一厂、上海奥托克四家分别报价，按照最高价记入总价。
2.3.1 概述
2.3.1.1 电动执行机构应确保与DCS系统的接口协调。
2.3.1.2 电动执行机构应具有结构简单、性能可靠的双向力矩保护装置。
2.3.1.3 电动执行机构应具有可靠的制动功能，以防止电动机惰走，投标方应在投标书中详细说明采用的制动方法及性能。
2.3.1.4电动执行机构在失去电源或信号时，应保持在失去电源或信号前的位置不动，并应具有供报警用的输出接点。
2.3.1.5电动执行机构应配置手轮和手/自动切换机构。在电动操作脱开时，无论电动机是何状态。都应能安全地合至手轮操作位置。
2.3.1.6在电动执行机构行程的始终端，应装设终端开关。对一些执行机构还应装设中途开关。这些开关应具有独立的二开二闭接点。
2.3.1.7电动机应具有良好的伺服特性和过热保护及断相保护功能。
2.3.1.8应选用质量好的合资产品。
2.3.2 设备规范
2.3.2.1 基本参数
（1）输入信号
──模拟量输入信号：4~20mADC，输入阻抗≤250欧姆
──脉冲量输入信号：24VDC
（2）输出行程
执行机构输出行程为直行程
2.3.2.2 工作条件
（1）环境条件
──环境温度：－25℃~ +70℃
──相对湿度：＜95%
（2）电源
电源电压：220VAC±10%
频率： 50HZ±1%
2.3.3 技术要求
2.3.3.1 主要技术指标要求
──基本误差：≤±1.5%
──回差： ≤±1%
──全行程时间： ≤25S+10%
──启动特性：电源电压降至负极限值时，执行机构能正常启动。
──绝缘电阻：
输入端子与机壳间： ≥200兆欧
电源端子与机壳间： ≥50兆欧
输入端子与电源端子间： ≥50兆欧
──绝缘强度：
在下列试验条件下，应不出现击穿和飞弧现象：
输入端子与机壳间试验电压与频率： 500V 50HZ
输入端子与电源端子间试验电压与频率： 500V 50HZ
电源端子与机壳间试验电压与频率：
＜60V 500V 50HZ
130~＜250V 1500V 50HZ
250~380V 2000V 50HZ
2.3.3.2 外壳防护等级： IP65
2.3.3.3 位置变送器：输出4~20mADC隔离信号，负载电阻≥500Ω。
线性误差：0.5%，工作电压由执行机构自身提供。
2.3.3.4 力矩和行程开关
接点容量：220VAC 5A
110VDC 0.25A
始终端可调范围： 0~20； 70~90度
机械寿命： 10000000次
2.3.3.5 环境温度的影响
环境温度在规定范围内，每变化10℃时输出行程变化应不大于额定行程的0.75%。
2.3.3.6 电源电压的影响
电源电压在规定范围内，输出行程变化应不大于额定行程的1.5%。
2.3.3.7 漂移
48小时的漂移应不大于额定行程的1.0%。
2.3.3.8 执行器的工作制
执行器的工作制为可逆断续工作制，当接通持续率为25%时，每小时接通次数一般为60次，但应允许接通次数至少达到每小时600次。
2.3.3.9 执行机构在额定行程50%附近，以接通持续率为25%时，每小时接通次数580±50次运行48小时，基本误差和回差应符合规定。
2.3.3.10 外观
金属表面涂镀层、面板及铭牌应光滑平整、紧固件不得松动，可动件应灵活可靠。
投标方响应：同意
2.3.4 供货范围
电动机、减速器、力矩开关、行程开关、位置变送器、机械位置指示、手轮操作机构、球型铰链等。
设备
序号
名称
单位
数量
备注
1
电动执行机构
块
12
6台调节型
2
执行机构与阀门对接件
套
12

3 质量保证
3.1供方应采取有效措施，保证产品符合本规范书的要求。
3.2整套阀门包括传动装置使用寿命为不小于20年，金属密封圈及轴承寿命不小于4年。供方应列出备品、备件及易损件清单（包括阀体及执行机构）。

4 设备性能保证
4.1 设备的性能完全达到本规范中的各项技术要求。在质量保证期内，无偿承担故障维修、更换零配件的义务，阀门确系质量原因无法正常工作时，投标方无偿更换全新合格产品。质量保证期后，投标方满足招标方对本设备的技术咨询和零部件有偿供给的要求。
4.2. 设备制造中的选材、工艺、质检和试验，按照图样和有关规范及规定的要求。
4.3．阀门、执行机构及控制设备，在厂内组装调试并经招标方验收（这种验收不减轻投标方应承担的所有责任）方能出厂。产品到达现场后，不须解体检查即可安装。投标方保证阀门不泄漏及执行机构与控制装置运转正常。

5 供方提供资料
5.1投标时供方应提供的文件
设备外形及安装尺寸图
设备规范表
供货清单（各附件材质、规格、数量应分别列出）
ISO9000质量认证书
5.2在技术协议书签定后一周内，供方应提供以下资料和图纸给辽宁电力勘测设计院。
阀门的特性说明书。
阀门安装、维护及使用说明书。
阀门外形尺寸图，总装图。
提供所执行的标准名称及复印件。
5.3供方所提供的资料如有修改，供方在新版中应明确标示并相应提供文字说明。
5.4原则上供方如有修改相应部分的图纸应在技术协议签定后一个月之后修改完。
5.5供方应提供适用于本工程实际情况的，为本工程专用的技术资料，所有资料上应标明辽宁发电有限责任公司“热网首站供热热源”改造工程字样。
5.6供方提供的技术资料深度应满足需方进行施工图阶段设计的要求。这些资料应准确，不能任意修改。
5.7供方提供的技术资料内容至少应包括本附件中所要求的。如需方在工程设计中需要本附件以外的有关资料，供方应及时无偿地提供。
5.8供方提交给需方的每一批资料都应附有资料清单，每张资料都应注明版次，当提交新版资料时应注明修改处并说明修改原因。
5.9供方必须提供采用国际单位制的技术文件及图纸。协议签订后一周内提供3份全套技术资料给设计院，同时提供一份AuToCAD2007电子文本及其所使用字库。设备到货前两个月提供16份全套最终技术资料给需方，同时提供一份AuToCAD2007电子文本及其所使用字库。

6 设备包装、运输及储存
10.1设备包装
设备包装按国家或企业的有关标准执行，以保证设备在运输、储存过程中的完整无损。
6.2设备运输
设备运输由供方负责，设备到现场后，由需方通知供方限期内到达施工现场，共同参加设备开箱验收，如不能按时到达，应与需方协商。
6.3设备储存
设备到现场后由需方负责储存，供方应提供设备储存的有关注意事项。

7 其它
7.1供方作好售后技术服务工作。
7.2本规范书未尽事宜需通过供需双方共同协商解决。

8 售后服务
8.1 设备安装调试期间，供方应派专业人员到现场指导安装并负责调试。
8.2 设备出现故障且用户不能自行解决时，供方在24小时内到达现场进行处理。
8.3 供方应免费提供技术指导和培训。
9 技术标准
参考：卖方执行相关下列标准：
AISC 美国钢结构学会标准
AISI 美国钢铁学会标准
ASME 美国机械工程师学会标准《锅炉及压力容器规范》
第I、II、V、VII、VIII、IX卷。
ASME B31.1 美国机械工程师学会压力管道规范《动力管道》
ASME PTC 美国机械工程师学会动力试验规程
ASTM 美国材料试验标准
AWS 美国焊接学会
EPA 美国环境保护署
HEI 热交换学会标准
NSPS 美国新电厂性能（环保）标准
IEC 国际电工委员会标准
IEEE 国际电气电子工程师学会标准
ISO 国际标准化组织标准
NERC 北美电气可靠性协会
NFPA 美国防火保护协会标准《多燃烧器锅炉炉膛防爆/内爆标准》
PFI 美国管子制造商协会标准
SSPC 美国钢结构油漆委员会标准
DIN 德国工业标准
BSI 英国标准
JIS 日本标准
GB 中国国家标准
SD （原）水利电力部标准
DL 电力行业标准
JB 机械部（行业）标准

编号
图号或代号
名 称 及 规 格
数量
单位
材料
备 注
一

一次蒸汽系统

1

电动闸阀 DN250 P=10Mpa T=540℃
2
台

减压站入口电动门
2

截止阀 DN25 P=10Mpa T=540℃
4
台

电动闸阀旁路
3

气动逆止阀 DN250 P=10Mpa T=540℃
2
台

流量孔板前逆止阀 含气动执行机构
4
J41H-25
截止阀 PN2.5 DN25
20
个

用于疏、放水（暂定）
5
CS49H-25
疏水阀 PN2.5 DN25
5
个

用于疏、放水（暂定）
6

截止阀 DN50 P=4.8Mpa T=546℃
4
台

用于疏水（暂定）
二

减温水系统

1
J961Y-320
钢制电动焊接截止阀 DN50 P=28.2Mpa T=171°C
2
台

减温水入口电动门
2
J61Y-320
钢制电动？截止阀 DN50 P=28.2Mpa T=171°C
2
台

减温水入口电动门前截门
三

二次蒸汽系统

1
Z941H-16C
电动楔式闸阀及法兰螺栓组件 PN1.6 DN450
2
台

减压站出口电动闸阀
四

凝补水系统

1
Z41H-16C
闸阀DN200
4
台
1Cr18Ni9Ti
凝补水泵入口门
2
Z41H-16C
闸阀DN150
8
台
1Cr18Ni9Ti
凝补水系统阀门
3

逆止阀DN150
4
台
1Cr18Ni9Ti
凝补水泵出口逆止门
4

电动调节阀 DN125
2
台
1Cr18Ni9Ti

5

电动调节阀 DN80
2
台
1Cr18Ni9Ti

6
Z41H-16C
闸阀DN125
4
台
1Cr18Ni9Ti
凝补水泵出口调节阀前后
8
Z41H-16C
闸阀DN80
8
台
1Cr18Ni9Ti
凝补水至凝汽器入口门
注：1. 所有电动阀均配电动执行机构，气动阀门均配气动执行机构。
2. 所有法兰连接的阀门均配反法兰、垫片及螺栓连接件。

10 供货范围
1.1 提供鲁洲供热改造主机改造低压管道采购钢管项目设备及其所有附属设备和附件。
1.2 投标方应满足下列所述及附件1中所提供货要求，但不局限于下列设备和装置。
1.3 投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本附件未列出和/或数目不足，投标方仍须在执行合同时补足，且不发生费用问题。
1.4 投标书供货范围和设备配置如与招标书要求不一致，应在差异表中明确，否则认为完全满足招标书要求。
1.5 如需要，投标方应提供用以说明其供货范围的相关图纸资料。

11 技术资料及交付进度
11.1. 一般要求
11.1.1 投标方提供的资料应使用国家法定单位制即国际单位制，语言为中文，进口部件的外文图纸及文件应由投标方翻译成中文（免费）。
11.1.2 资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整，满足工程要求。
11.1.3 投标方提交资料要及时充分，满足工程进度要求。在合同草签后1周内给出全部技术资料清单（由买方确认）及满足工程设计的图纸资料。资料以特快专递和电子邮件方式同时邮寄，并注明“供鲁洲供热改造工程主机改造低压管道采购钢管项目用”字样。
11.1.4 投标方提供的技术资料一般可分为投标阶段，配合工程设计阶段，设备监造检验，施工调试试运、性能验收试验和运行维护等四个方面。投标方须满足以上四个方面的具体要求。
11.1.5 对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，投标方也应及时免费提供。本期工程由两台套机组(设备)构成，在机组（设备）有改进时，投标方应及时免费提供新的技术资料。
12.1.6 投标方提供的图纸应清晰，不得提供缩微复印的图纸。
12.1.7 投标方提供资料的电子版本应为WORD2003版本。
12.2.到货日期、地点
日期：合同签订之日起1周内交货
地点：甲方施工现场（辽宁东方发电有限公司）
