用户使用指南

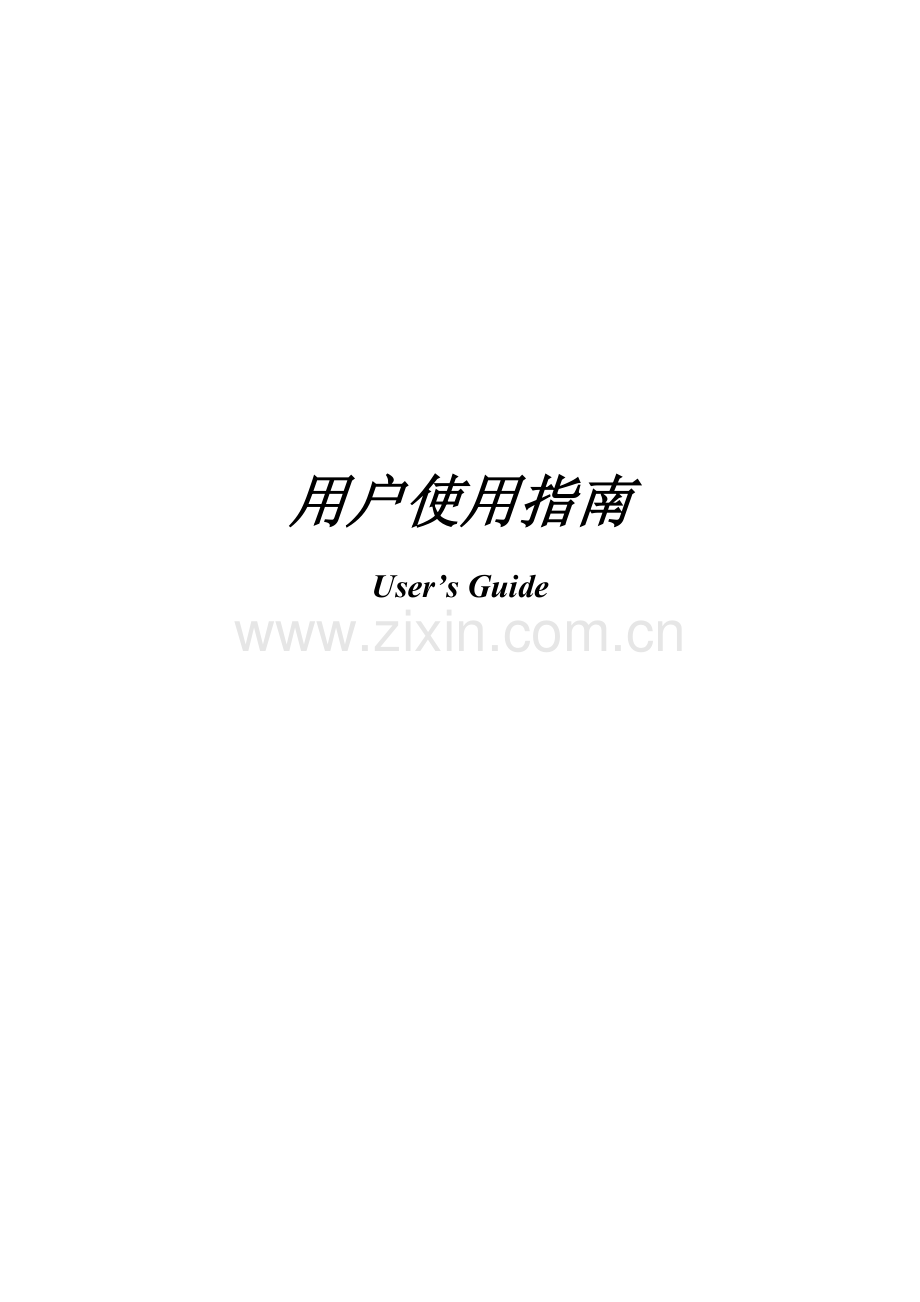

用户使用指南
User’s Guide

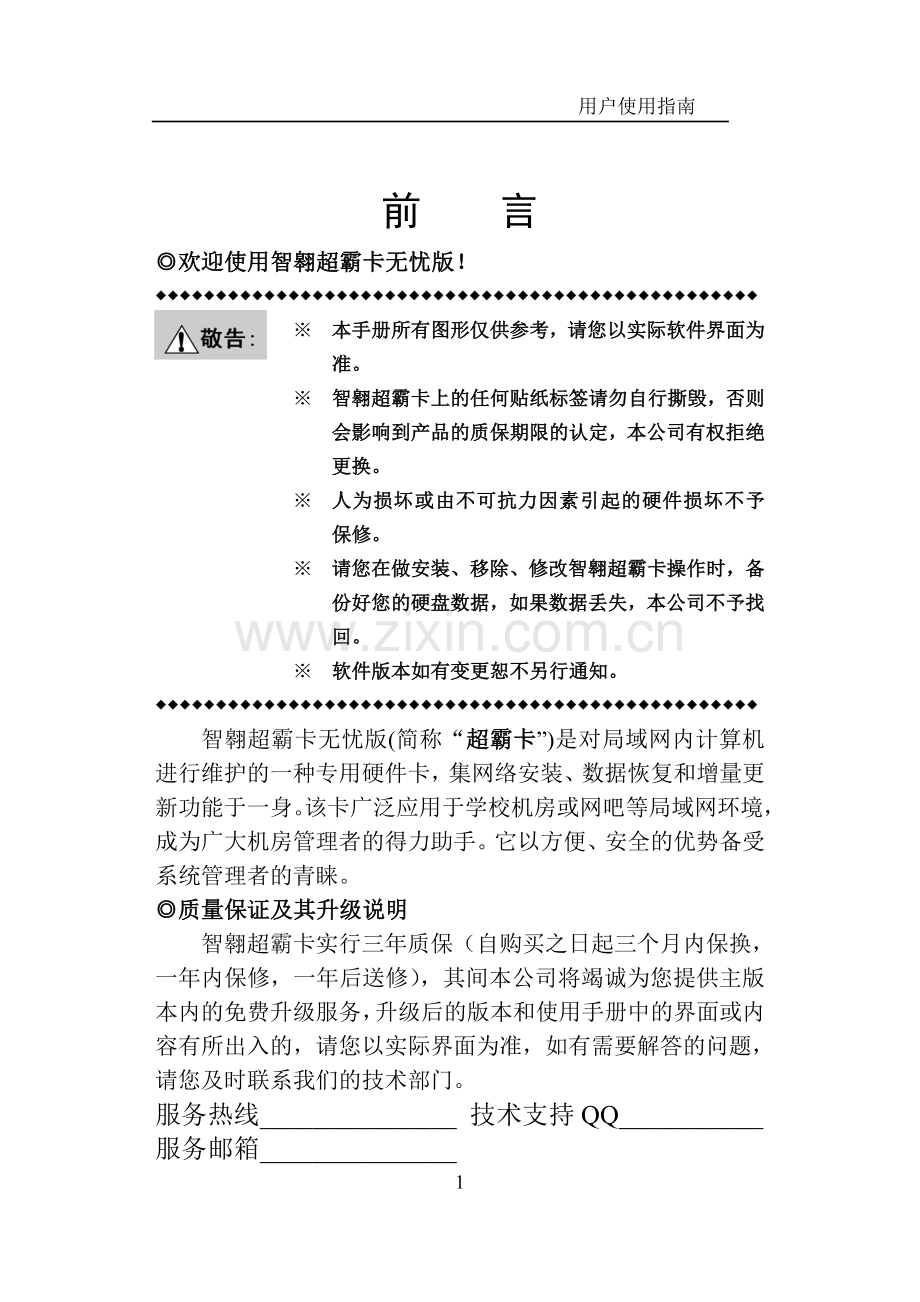

前 言
◎欢迎使用智翱超霸卡无忧版！
◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
※ 本手册所有图形仅供参考，请您以实际软件界面为准。
※ 智翱超霸卡上的任何贴纸标签请勿自行撕毁，否则会影响到产品的质保期限的认定，本公司有权拒绝更换。
※ 人为损坏或由不可抗力因素引起的硬件损坏不予保修。
※ 请您在做安装、移除、修改智翱超霸卡操作时，备份好您的硬盘数据，如果数据丢失，本公司不予找回。
※ 软件版本如有变更恕不另行通知。
◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
智翱超霸卡无忧版(简称“超霸卡”)是对局域网内计算机进行维护的一种专用硬件卡，集网络安装、数据恢复和增量更新功能于一身。该卡广泛应用于学校机房或网吧等局域网环境，成为广大机房管理者的得力助手。它以方便、安全的优势备受系统管理者的青睐。
◎质量保证及其升级说明
智翱超霸卡实行三年质保（自购买之日起三个月内保换，一年内保修，一年后送修），其间本公司将竭诚为您提供主版本内的免费升级服务，升级后的版本和使用手册中的界面或内容有所出入的，请您以实际界面为准，如有需要解答的问题，请您及时联系我们的技术部门。
服务热线_______________ 技术支持QQ___________
服务邮箱_______________
本手册阅读导航

尊敬的客户：您好！！
感谢您使用本公司系列产品，为了您更好的使用此产品，请您仔细阅读本手册。智翱超霸卡是专门针对学校机房和网吧进行维护的高效便捷的解决方案，为了方便您的使用,我们针对各种场景的不同使用方式,特拟定了如下几套使用方案。

『方案一』如果您在使用智翱超霸卡前使用的是新的计算机，并准备全新安装操作系统，请您仔细阅读“２.快速开始指南” 章节。
『方案二』如果您在使用智翱超霸卡前计算机已经预装了操作系统，并且您不希望重新安装操作系统，请您仔细阅读“４.计算机已经安装好操作系统后安装智翱超霸卡” 章节。
『方案三』如果您想在一台计算机上安装多个操作系统，请您仔细阅读“５.高级使用指南”章节。
『方案四』如果您在安装好智翱超霸卡的情形下安装、卸载软件或修改系统设置，请您仔细阅读“3 .增量拷贝—安装、卸载软件或修改系统设置”章节。

目 录
1. 产品介绍 - 1 -
1.1 产品说明 - 1 -
1.2 功能简介 - 1 -
1.3 最低硬件配置 - 2 -
1.4 支持的操作系统 - 2 -
1.5 支持的文件系统 - 3 -
2. 快速开始指南 - 4 -
2.1 安装智翱超霸卡 - 4 -
2.2 安装流程图 - 5 -
2.2.1 安装发送端流程图 - 5 -
2.2.2 网络克隆接收端流程图 - 6 -
2.3 安装发送端（以﹤全新安装﹥为例） - 7 -
2.3.1 选择安装方式——全新安装 - 7 -
2.3.2 安装操作系统及应用软件 - 11 -
2.3.3 安装智翱超霸卡操作系统驱动 - 12 -
2.3.4 设置发送端网络拷贝信息 - 18 -
2.4 网络克隆接收端 - 20 -
2.4.1 网络安装接收端底层驱动 - 20 -
2.4.2 配置接收端信息（IP /计算机名） - 24 -
2.4.3 传送操作系统数据 - 28 -
3. 增量拷贝-安装、卸载软件，修改系统设置 - 32 -
3.1 增量拷贝的流程图 - 32 -
3.2 实现增量拷贝的前提条件 - 33 -
3.3 增量拷贝全过程 - 33 -
3.3.1 准备增量数据 - 33 -
3.3.2 执行增量拷贝 - 34 -
4. 已经安装好操作系统后安装智翱超霸卡 - 40 -
4.1 安装智翱超霸卡 - 40 -
4.2 选择安装方式 - 40 -
4.2.1 简易安装和保留安装 - 40 -
4.2.2 安装操作系统 - 46 -
4.2.3 安装智翱超霸卡系统驱动 - 46 -
4.3 网络安装 - 46 -
4.4 网络克隆接收端 - 48 -
5. 高级使用指南 - 49 -
5.1 安装多操作系统 - 49 -
5.1.1 安装智翱超霸卡 - 49 -
5.1.2 选择安装方式（全新安装） - 49 -
5.1.3 用智翱超霸卡划分硬盘分区 - 50 -
5.1.4 安装操作系统及应用软件 - 51 -
5.1.5 安装智翱超霸卡操作系统驱动 - 51 -
5.1.6 网络拷贝、自动修改IP - 51 -
5.2 临时增量部署-差异化增量拷贝 - 52 -
5.2.1 临时增量部署可以应用以下场景 - 52 -
5.2.2 临时增量部署的使用 - 52 -
5.3 断点续传 - 53 -
5.3.1 断点续传可以应用以下场景 - 53 -
5.3.2 断点续传的使用 - 53 -
5.4 网络工具 - 55 -
5.4.1 网络升级 - 56 -
5.4.2 传输参数 - 56 -
5.4.3 传输CMOS - 57 -
5.4.4 时钟同步 - 57 -
5.4.5 传送计费 - 57 -
5.5 网络参数调节 - 58 -
6. 智翱超霸卡管理功能设置指南 - 60 -
6.1 系统模式 - 60 -
6.1.1 总管模式 - 60 -
6.1.2 保护模式 - 60 -
6.2 还原/备份/保留 - 61 -
6.2.1 还原 - 61 -
6.2.2 备份---也称永久写入 - 62 -
6.2.3 暂时保留 - 62 -
6.3 系统管理 - 62 -
6.3.1 基本设置-开机设置 - 63 -
6.3.2 基本设置-安全设置 - 64 -
6.3.3 基本设置-高级设置 - 68 -
6.3.4 磁盘工具-分区信息 - 69 -
6.3.5 磁盘工具-拷贝工具 - 72 -
6.3.6 磁盘工具-重新分区 - 73 -
6.3.7 操作系统设置 - 74 -
6.3.8 网络拷贝设置 - 77 -
6.3.9 系统卸载与升级 - 79 -
6.4 工具箱 - 82 -
6.4.1 特殊设置 - 83 -
6.4.1.1 驱动设置 - 84 -
6.4.1.2 特殊参数设置 - 84 -
6.4.1.3 操作系统下I/O控制 - 85 -
6.4.2 硬件信息 - 85 -
6.4.3 硬卡信息 - 86 -
6.4.4 恢复MBR - 87 -
附录一 常见问题解答 - 88 -

- 91 -

1. 产品介绍
1.1 产品说明
1、 智翱超霸卡无忧版采用免驱动架构(底层驱动集成到硬件卡上)，不需要驱动光盘的情况下能够实现保护卡大部分功能。
2、 智翱超霸卡无忧版为采用硬件控制硬盘结构。
3、 直接接管硬盘，硬盘数据线接到硬件卡上，控制了硬盘读写，可以做到彻底保护硬盘数据，彻底防止病毒(如”机器狗”等)的威胁。
1.2 功能简介
1、 底层驱动直接集成到硬件卡上。
2、 支持常用的操作系统（DOS, Windows系列立即还原，Linux备份还原）。
3、 支持大容量硬盘(最大2TB)。
4、 支持多操作系统，并使每个操作系统独立使用。
5、 支持CMOS保护和传输及还原(特殊主板除外)。
6、 可保护多个硬盘分区和分区的自动清除。
7、 支持网络安装／网络拷贝／网络增量更新。
8、 支持断点续传。
9、 支持单机硬盘复制和分区拷贝功能。
10、 支持分区属性任意修改。
11、 内置计费软件客户端(需要版本支持)。
12、 远程唤醒、远程重启、远程锁定、远程关机。
13、 时钟同步、自动分配IP和计算机名;支持IPV6。
14、 支持I/O控制，可从底层控制U盘和光盘使用。
15、 硬件防病毒和防破解功能。
16、 支持界面定制功能。
1.3 最低硬件配置
CPU Intel 体系 IA32兼容
内存 16M
硬盘 SATA/IDE接口，容量大于8.4GB
1.4 支持的操作系统
1、立即还原型
DOS
Windows2000 Professional / Server
Windows XP Home / Windows XP Professional/XP64Bit
Windows 2003, Windows 2008
Windows Vista 32/64Bit, Windows 7 32/64Bit
2、备份还原型
所有操作系统

1：如需安装两个以上的操作系统，请注意：DOS系统只能安装在硬盘物理容量前2G以内(FAT16)。
2：支持DOS保护时(立即还原)，请将操作系统名称设为dos(大小写均可)。
3：智翱超霸卡最多支持16个操作系统,每个操作系统最多有10个分区（包括共享分区）。最多分区总数为40个。
4：Linux 系列，要求其文件系统使用EXT2 /EXT3，要求内核版本最好是2.6.26以上
5：安装Windows 2000时，请将与此系统有关的分区（包括专属分区和共享分区）全部分配在硬盘的137GB以前，否则由于Windows 2000系统本身的原因会出错。
1.5 支持的文件系统
FAT16 、FAT32 、NTFS 、EXT2 / EXT3 、UFS
2. 快速开始指南
2.1 安装智翱超霸卡
l 关闭计算机，并且拔掉电源，打开机箱。
l 将智翱超霸卡插入主板的PCI-E插槽(可以是X1-X16任意插槽类型)，将硬盘数据线接到卡上即可。
l 合上机箱，并插上电源，启动计算机。
l 计算机自检后，进入智翱超霸卡安装向导界面。如（图2-1）（如未出现智翱超霸卡安装向导界面，请参阅附录一的“常见问题解答1”）。

（图2-1）
2.2 安装流程图
2.2.1 安装发送端流程图

如图（2-2）

（图2-2）
2.2.2 网络克隆接收端流程图
如图（2-3）

（图2-3）
2.3 安装发送端（以﹤全新安装﹥为例）
2.3.1 选择安装方式——全新安装
插入超霸卡后开机，进入“选择安装方式”界面（图2-4）：

（图2-4）
如果您想保留原有操作系统，请参阅“4.计算机已经安装好操作系统后安装智翱超霸卡。”

选择“全新安装”，重新划分硬盘分区，如下分区（图2-5）：

（图2-5）
1、 智翱超霸卡暂存区的可设大小范围为100MB-10GB，用来存储保护的数据。
2、 暂存区的容量大小应结合用户日常使用的数据量及还原模式来设置。
3、 一般情况下，我们推荐用户暂存区的容量设置为此操作系统下所有保护分区容量之和的10％～20％。
4、 建议Vista和Win7系统的暂存区要至少大于2G

确认分区信息无误后，单击按钮『下一步』，如图所示（图2-6）：

（图2-6）
1、选择对应的网卡类型和硬盘接口类型后。
1、网卡类型：智翱超霸卡可以自动检测出机器的网卡类型，如果有误的话客户可以在此处更正，如果客户有多个网卡的话也可在此处选择需要的网卡类型，网卡类型请参照“常见问题解答2”。
2、硬盘接口类型：请根据实际的硬盘接口类型选择，智翱超霸卡无忧版只支持SATA接口。
2、如果需要设置密码可在此处设置密码，在密码框中输入想要设置的密码，设置完成后点击创建新密码，单击按钮『确定』，如图所示（图2-7）

（图2-7）
网卡类型、硬盘接口类型和密码设置均完成后点击完成，出现如图所示（图2-8）：

（图2-8）
点击确定后，电脑自动重启，出现画面如下图（图2-9）

（图2-9）
2.3.2 安装操作系统及应用软件

这里以Windows XP为例，说明如何安装系统和智翱超霸卡驱动，其它系统安装方式相同。
1、将Windows XP安装光盘放入光驱中，单击『winxp』，进入操作系统安装,具体安装步骤，与常规安装方式相同，这里不再详述。
2、安装完操作系统和所有应用软件之后，将逻辑盘进行格式化（分区格式尽量要与前面分区时格式保持相同）。
3、做好IP地址和子网掩码、网关、DNS等网络配置。
在智翱超霸卡安装时，智翱超霸卡已经对操作系统进行了分区规划，用户在进行系统安装的过程中可能会看到一些未划分的分区，如下图（图2-10）：

（图2-10）
这种情况是正常的，用户不能再对分区大小进行变更，直接选择安装在C盘(分区1)即可。禁止采用删除分区再重新划分。
2.3.3 安装智翱超霸卡操作系统驱动
将智翱超霸卡驱动光盘放入光驱，在光盘目录中找到（图2-10）驱动（所有Windows系统使用一样的驱动）的安装文件--Setup_XXX.exe,(注意:请用Administrator管理员权限登录来安装驱动)。

（图2-11）
1. 双击安装文件，运行安装程序。
2. 选择对应的安装语言

（图2-12）
3. 选择许可证协议

（图2-13）
4. 选择安装组件(建议安装所有组件)

（图2-14）
5. 选择安装目录(建议不更改安装目录)

（图2-15）
6. 如果出现Windows徽标认证,请选“仍然继续”

（图2-16）
7. 安装完成请见下图:

（图2-17）
8. 选择立即重启计算机。
9. 进入winxp，windows启动完成后，在系统桌面右下角的托盘区域有一个图标，双击图标，会弹出智翱超霸卡当前状态（图2-18）。

（图2-18）
1、 安装智翱超霸卡操作系统驱动前，要用杀毒软件对系统作全面检查，确保系统没有感染病毒。
2、 使用Windows自带的Update或者可以打补丁的杀毒软件将系统补丁升级到最新。
10. 安装完成。
安装完智翱超霸卡上层驱动重启计算机后就完成了安装。系统进入保护状态。
2.3.4 设置发送端网络拷贝信息
在超霸卡操作系统引导界面按『F8』键输入密码，如图（2-19），进入网络设置界面（图2-20）后，选择“拷贝模式”，设置好发送端“本机名称”/“本机IP地址”。工作组等选项.

（图2-19）

（图2-20）
如果使用静态IP，为发送端设置IP信息。
勾选“接收端开机自动连线”，如果有需要分组，填写好“工作组名”。
根据所使用的网络环境选择“交换机类型”1000Mbps或100Mbps。
1、主要支持三种网络拷贝模式：
模式1为普通拷贝模式。
模式2为快速拷贝模式，适用机器较多环境。
模式3为快速拷贝模式(尤其适用于千兆环境-千兆网卡和千兆交换机)。
2、发送端切换不同的拷贝模式时，接收端在自动登录的时候会自动重启动一次。
2.4 网络克隆接收端
如果您已经将智翱超霸卡成功地安装在一台计算机上，可以利用智翱超霸卡的网络拷贝功能借助网络将此计算机（称：发送端）的内容复制给其它计算机（称：接收端）。
2.4.1 网络安装接收端底层驱动
1、进入发送端，等待接收端登录
在智翱超霸卡网络设置界面（图2-20），单击按钮“网络拷贝”，进入网络拷贝主界面（图2-21）

（图2-21）
点击“等待登录”后，发送端等待接收端的登录
2、接收端登录发送端
接收端开机，自动登录到发送端，如下（图2-22、2-23）。

(图2-22)

(图2-23)

在发送端的网络拷贝主界面下，点击“完成登录”（图2-24）

（图2-24）

接收端登录发送端有以下三种情况：
1、智翱超霸卡在没有安装底层驱动之前，能够自动响应主控端的登录请求，自动登录发送端。
2、已经安装了智翱超霸卡底层驱动的计算机，如果开启了“接收端开机自动连线”功能，那么在开机后引导操作系统之前，自动登录发送端。
3、已经安装了智翱超霸卡底层驱动的客户端，但是没有开启了“接收端开机自动连线”功能，可以在“操作系统引导选单”界面使用快捷键F9，进行一键登录。

3、执行网络拷贝，网络安装接收端底层驱动
点击“完成登录”，准备发送数据，见下图（图2-25）

（图2-25）
该图中只有“网络安装接收端”、“取消登录”、“接收端重启”、“接收端关机”四个选项可以选择。
保护卡的驱动除主机外，接收端的驱动都应该通过主机传输安装，所以接收端第一次登陆上来后所有机器第一次只能“网络安装接收端”，点击“网络安装接收端”如图（图2-25）。

（图2-26）
网络安装接收端完成后，主机弹出如图（图2-26）提示信息，接收端自动重启，重新引导进入保护卡底层驱动程序界面。
2.4.2 配置接收端信息（IP /计算机名）
1、重新“等待登录”所有机器，点击“完成登录”后选择“接收端关机”关闭所有机器。（图2-27）
2、接收端按顺序登录到发送端
发送端“等待登录”，按机房布置所需要的顺序逐台开启接收端，依次登录到发送端，这样就可以布置好接收端的连线号了。如图所示（图2-27）

（图2-27）
3、执行重新分配IP
所有接收端完成登录后，点击“重新分配IP”，出现分配IP界面，如图（图2-28）

(图2-28）
在界面上的相应登录位置上双击可出现如下图的的输入框，我们可以输入该机器的计算机名称和IP地址，手动逐台分配的需要给每个机器输入计算机名和IP地址，利用保护卡的自动分配功能的话只需要给1号机输入计算机名称和IP地址（图2-29），确定后利用自动分配的功能就可以完成所有机器的分配。

(图2-29）
手动或自动分配好接收端的计算机名和IP信息。如图所示（图2-30）

（图2-30）
点击“自动分配”为所有登录的接收端自动分配本网段的IP地址，计算机名称，如果需要锁定本次连线分配信息，勾选“锁定当前分配信息”，然后点击“确定”。完成IP分配的动作。
1. 如果用户勾选“锁定当前分配信息”，以后接收端将按照锁定的号码登录到发送端，不需要再进行任何IP分配动作了。
2. “自动分配”功能是以连线号为1的机器的计算名和IP地址为基准的，如果没有连线号为1的机器登录上来，则不能使用“自动分配”功能，手工修改所需要的机器即可。
3. “接续分配”功能是针对不能使用“自动分配”功能的情况，或者是同一环境下需要分配不同段的IP或者不同的机器名时,光标移动到需要做起始值的登录号位置，设置好该机器的IP地址和计算机名称后点击接续分配即可，可以此类推。
4. 接收端自动修改IP，重新启动之后，会自动引导被拷贝操作系统进入系统进行本地设置；本地设置完成后，系统会再次自动重新启动，保存本地参数，保存完毕，显示引导菜单。上述操作自动完成，不需要人工干预。
5. 如果选择了“所有操作系统”，同时勾选上了“删除以前分配信息”；系统将删除以前给单个系统分配的IP和计算机名，所有系统都采用同样的IP和计算机名
2.4.3 传送操作系统数据
点击“发送数据”进入传送界面，此时可以选择发送全部操作系统、部分操作系统、或者是单个操作系统的分区。（图2-31）

（图2-31）
选择好要发送的数据后，点击“确认”开始传送数据（图2-31）

(图2-32)
发送数据过程中，我们可以在主界面上看到当前连线总数、数据总量、传输速度、延迟时间、剩余时间、最慢机器、掉线机器等信息。
1、智翱超霸卡提供了故障定位功能，如果网络速度不正常，我们可以通过“最慢机器”显示：判断故障机器具体位置，我们可以通过关闭故障机器和检查网络环境的方式，解决网络故障
数据传送完成后，出现以下提示:

（图2-33）
点击确定后出现如下提示信息：

（图2-34）
网络拷贝完成后所有接收端IP地址与主机相同，我们需要重新分配一下IP地址。
具体分配信息查看“2.4.2配置接收端信息”章节。
如果以前分配过IP地址，而且无需更改，只需要进入IP分配界面点击“确定”后即可，如果需要重新分配，可直接更改1号机的计算机名称和IP地址后点击“自动分配”即可。
在网络拷贝／控制主界面单击“接收端重启”，让接收端重启自动配置。
1. 如果发送过程中发送数据速度不正常，请检查网络环境或参见5.5网络参数调节一节进行参数调节。
2. 如果发送中有接收端掉线，请参考5.3断点续传。

3. 增量拷贝-安装、卸载软件，修改系统设置
3.1 增量拷贝的流程图

（图3-1）
3.2 实现增量拷贝的前提条件
1、操作系统的可引导分区必须是立即还原型引导盘。
2、发送端必须安装好智翱超霸卡Windows驱动程序。
3、所发送的操作系统还原方式必须设为保护模式，如：每次还原/每日还原/每周还原/每月还原/手动还原。
1. 增量拷贝是以操作系统为单位的，一次只能针对一个操作系统中保护分区数据，非保护分区中的数据不能进行增量拷贝。
2. 操作系统还原方式如设置“不保护”，则该系统将不支持增量拷贝的操作。
3. 操作系统高级设置中的“关闭增量拷贝支持”被选中或者“增量支持状态”的勾被去掉，该操作系统也将不支持增量拷贝。
4、发送端与接收端必须先执行了网络拷贝(即发送端和接收端的操作系统是通过统一的一次网络复制)，并且在网络拷贝之前确认该操作系统的”高级设置”中的”关闭增量拷贝支持”没有被选中。

以上4个条件缺一不可！

3.3 增量拷贝全过程
3.3.1 准备增量数据
选择要进行增量的发送端，在引导选单，以总管模式或者保护模式进入操作系统，对系统进行软件的增加/卸载，修改计算机的系统配置信息；操作完成后重新启动。
如果安装软件过程中需要重启多次，则重启以后请以暂时保留(Ctrl+K)模式进入

3.3.2 执行增量拷贝
1、在智翱超霸卡操作系统引导选单界面上用上下方向键选定将要进行增量拷贝的操作系统，按F8键，输入管理员密码后,进入选择拷贝方式界面（图3-2）

（图3-2）
2、选择“增量拷贝”，进入增量拷贝控制主界面

（图3-3）
2、点击“等待登录”，等待接收端机器登录
3、在接收端登录发送端时，发送端将会对接收端的数据状态进行比对，如果不同，将进行网络拷贝（图3-4）

（图3-4）
4、当需要进行本次增量拷贝的计算机都登陆完毕后，点完成登录，确定此次进行本次增量拷贝的计算机（图3-5）

（图3-5）
5、点击发送数据，发送端询问是否启用临时增量(如图3-6)

（图3-6）
选择“是”则，启用了临时增量部署；选择“否”则，启用了永久增量拷贝。
有以下情况推荐使用临时增量部署：
1) 此次增量拷贝接收端没有全部登录上来。
2) 作为临时用途将数据发送到接收端。
3) 想给不同的机器安装不同的软件同时又不想破坏所有机器增量拷贝统一性。
采用临时增量增量的增量数据，在发送端和接收端可以随时恢复到增量拷贝以前的状态，临时部署功能请详见“5.2临时增量部署”。

6、进行选择后，开始发送数据（如图3-7）。

（图3-7）

7、发送端在完成数据发送后，如果没有启用临时增量部署，系统将询问用户是否完成本次增量更新（增量拷贝）。如果您确认所有的接收端均已正确接收到了增量数据，并且进入对应的操作系统完成IP修改和硬件信息的收集；那么您可以点击“确定”（图3-8），完成本次增量更新过程。

（图3-8）
1、发送端非临时增量部署拷贝时，禁止用户以任何方式引导该操作系统，直到完成本次增量拷贝更新。
2、如果在网络传输中有部分接收端发生掉线，可以在此次传输之后，出现（图 3-8 ）提示时，点击“取消”，重新登录掉线的客户端，再次进行增量拷贝。
3、整个增量拷贝过程，客户端计算机所做动作不需管理员干涉，是完全自动的。
8、接收端计算机在完成增量拷贝之后，自动进行增量数据和本地数据的合并。合并完成后，接收端计算机将自动重启并引导刚刚完成增量拷贝的操作系统，自动进行计算机的本地更新(如修改IP等)。
4. 已经安装好操作系统后安装智翱超霸卡
4.1 安装智翱超霸卡
l 请参照2.1。
4.2 选择安装方式
如果您在使用智翱超霸卡前计算机已经安装了操作系统，并且您不希望重新安装操作系统，在安装智翱超霸卡时，您可以选择安装方式：简易安装或保留安装。
4.2.1 简易安装和保留安装
计算机自检后，进入智翱超霸卡第一次安装界面（图2-1）
插入智翱超霸卡安装光盘，单击按钮〈开始安装〉，进入《选择安装方式》界面，如下图所示（图4-1）：

（图4-1）
这时用户可以选择以下两种安装方式：
1、“简易安装”：将保留硬盘所有分区数据，可以选择对任意分区进行保护。
2、“保留安装”：只保留硬盘C分区数据，用户可以对硬盘剩余的空间重新进行划分。在这例子里选择“保留安装”，出现分区选择（图4-2）：

A、保留安装，选择保留安装后点击下一步进入如下界面。

(图4-2)
选择需要保留的分区，我们以只保留C分区为例，点击下一步（如图4-3）
.
（图4-3）
将剩余空间重新划分（图4-4）

（图4-4）
确认分区信息无误后，单击按钮『下一步』，如图所示（图4-6）：

B、选择简易安装后点击界面进入到如下界面（图4-5）：

（图4-5）
保护卡会自动读取出现有操作系统的分区大小，启动分区C盘默认为A属性立即还原性启动分区，分区名称默认为OS1可修改，容量不可修改，文件系统格式不可修改，保护方式可修改，暂存区将采用动态暂存策略。
*注意：对于一些新的Windows操作系统，第一分区会是100MB的引导分区，请将真正的C盘改成A型，100MB分区改成P型

（图4-6）
选择对应的网卡类型和硬盘接口类型，点击“完成”。

（图4-7）
点击确定后，电脑自动重启，出现画面如下图（图4-8）

（图4-8）
智翱超霸卡底层驱动安装完成。
4.2.2 安装操作系统
新划分的操作系统请参照 2.3.2,对于保留的操作系统或者简易安装，略过此步。
4.2.3 安装智翱超霸卡系统驱动
请参照 2.3.3安装智翱超霸卡系统驱动。
4.3 网络安装
网络安装功能主要是提供给用户选择网卡驱动和网络拷贝模式的，如图4-9。

(图4-9)
1、图中矩形框内表示的是主机中网卡的MAC地址，如果此处为空或者数字都为0的情况，表示网络初始化异常，您需要到“网络安装”中选择正确的网卡。
选择“网络安装”，点击“下一步”，出现图4-10

(图4-10)
1、如果网卡驱动选择的是PXE AGENT,请注意将CMOS设置中的PXE ROM打开，并同时连接上网线。
2、地址偏移主要用来解决选PXE AGENT不能正确初始化网卡(也就是说图4-9没有出现MAC地址)，默认是0，可以设置的值为5或者6。

4.4 网络克隆接收端
请参考2.4网络克隆接收端。
5. 高级使用指南
5.1 安装多操作系统
5.1.1 安装智翱超霸卡
请参略2.1安装智翱超霸卡章节
5.1.2 选择安装方式（全新安装）
计算机自检后，进入智翱超霸卡第一次安装界面（图2-1）插入智翱超霸卡驱动光盘，单击按钮『开始安装』，进入“选择安装方式”界面（图5-1）：

（图5-1）
5.1.3 用智翱超霸卡划分硬盘分区
选择“全新安装”，重新划分分区，如下分区（图5-2）：

（图5-2）
1、如果您打算安装多操作系统，可以根据自己的硬盘容量来进行划分，最多支持16个操作系统,每个操作系统最多有10个分区（包括共享分区）；最多分区总数为40个。
2、安装Windows 2000时，请将与此系统有关的分区（包括专有分区和共享分区）全部分配在硬盘的137GB以前，否则由于Windows 2000系统本身的原因会出错。
确认分区信息无误后，单击按钮『确定』。系统重新启动后，出现多操作系统引导界面，如图所示（图5-3）：

（图5-3）
5.1.4 安装操作系统及应用软件
请参略2.3.2安装操作系统及应用软件章节。
如果有多操作系统，每个系统的安装方式相似，如果有Linux操作系统，请使用备份还原型（B）。
5.1.5 安装智翱超霸卡操作系统驱动
请参略2.3.3 安装智翱超霸卡操作系统驱动。
5.1.6 网络拷贝、自动修改IP
请参略2.4网络克隆接收端。
5.2 临时增量部署-差异化增量拷贝
临时增量部署可以实现机房软件环境的差异化，又不会破坏整个机房的统一增量拷贝。
5.2.1 临时增量部署可以应用以下场景
A. 为机房不同的机器部署不同的软件环境。
B. 做临时的软件部署。
C. 做永久增量前的测试。
5.2.2 临时增量部署的使用
在做增量拷贝的时候，点击发送数据，会出现提示以下界面(图5-4)

(图5-4)
选择“是”，就启用了临时增量部署。数据发送完毕后，接收端会自动重启更新，发送端无需更新。
5.3 断点续传
断点续传是本公司为解决用户在网络维护中发生的各种意外情况提供的一种解决方案，使用断点续传可以减轻用户的维护工作量以及增加用户的维护灵活性!
5.3.1 断点续传可以应用以下场景
A. 机房网络维护的时候整个机房突然断电。
B. 机房网络维护的时候发送端突然出现死机。
C. 机房网络维护的时候接收端突然出现死机掉线。
D. 传输数据量比较大,用户有特殊情况需要终止网络传输。
5.3.2 断点续传的使用
如果用户在使用过程中遇到5.3.1情况，您可以使用断点续传功能，具体步骤是：
A. 以上一次拷贝相同的方式进入发送端界面。
B. 点击“发送数据”；将会出现以下提示(图5-5)

（图5-5）
C. 选择“是”，开始继续上一次网络传输操作。

1) 增量拷贝和网络拷贝都支持断点续传。
2) 断点续传两次网络操作必须是一致的。
3) 断点续传的两次网络操作中间不要进入操作系统，否则断点功能会失效。
4) 如果要支持发送端突然断电或关机的断点续传，请参见5.5网络参数调节中的“H:启用发送端断点记录”。

5.4 网络工具
在网络拷贝的发送端界面，等待登录所有接收端后，点击完成登录，如图所示（图5-6）中，点击“网络工具”按钮，将会弹出如图所示（图5-7）的网络工具的界面。

（图5-6）

（图5-7）
5.4.1 网络升级
在如图（图5-7）所示的网络工具界面上点击，将传输与发送端相同的底层驱动给接收端，传送完成后接收端自动重启，即可完成接收端的底层驱动的升级。网络升级的前提条件是：原来发送端和接收端所安装的底层驱动和系统参数一致。
5.4.2 传输参数
当用户对发送端做了一些设置的更改（如：设置了引导盘、设置了某个分区的还原方式由“每次还原”变为“每日还原”等等）保存后，想让接收端也具有和发送端相同的设置，这时就可以使用“传输参数”这个功能了。用户在“网络工具”界面如图（图5-7）所示中点击“传输参数”，传送完成后接收端自动重启，即可完成接收端的参数设置与发送端的参数设置同步的操作。传输参数的前提条件是：原来发送端和接收端所安装的底层驱动一致。
5.4.3 传输CMOS
当用户在发送端对CMOS做了一些设置（如：改变了引导顺序由“第一引导――光盘”，改为“第一引导――硬盘”等等）保存后，想让接收端也具有和发送端相同的CMOS设置，这时就可以使用“传输CMOS”这个功能了。用户在“网络工具”界面如图（图5-7）所示中点击“传输CMOS”，传送完成后，用户控制接收端自动重启，即可完成接收端的CMOS设置与发送端的CMOS设置同步的操作。传输CMOS的前提条件是：原来发送端和接收端的计算机硬件和BIOS配置等计算机本身的参数一致。
5.4.4 时钟同步
当用户想让接收端也具有和发送端相同的时钟设置时，就可以使用“时钟同步”这个功能了。用户在“网络工具”界面如图（图5-7）所示中点击“时钟同步”，传送完成后，用户控制接收端自动重启，即可完成接收端的时钟设置与发送端的时钟设置同步的操作。
5.4.5 传送计费
此功能主要用于支持特殊计费系统(如“泰利德计费”)。
5.5 网络参数调节
用户在“发送端”界面上按“F10”键，将会调出“网络参数设置”对话框，如下图（图5-8）所示，用户可以通过调节这些参数，调节智翱超霸卡对应的网络传输参数，各个参数的说明请见下面的详细说明。

（图5-8）
参数详细说明：
A：参数1：调节网络大块数据传输的延时，这个主要针对交换机有端口流量限制的情况进行调节，目前这个参数用处不多！这个参数在网络传输时可以动态的调节，对应的按键是Shift加“＋”号或者“—”号。

B：参数2：调节网络帧对帧的延时，这个参数针对所有交换机都有效，调节这个参数可以明显的调节网络速度！这个参数在网络传输时可以动态的调节，对应的按键是大键盘的“＋”号或者“—”号键。

C：参数3：这是发送端网络查询参数，这个参数必须大于或等于1，主要针对接收端反馈比较慢情况，或者是交换机全双工转发数据慢或者是流量限制的情况！这个参数在网络传输时可以动态的调节，对应的按键是大键盘的左/右键可以动态调节。

D：参数4:网络掉线设置参数，这个值18代表 1秒 ，108表示6秒，这个参数表示发送端在设置的多少秒以内收不到接收端反馈，就把接收当作掉线处理！这个参数太大对网络速度有影响。

E：参数5：这个是参数2的最小值，也就是说在发送数据过程当中按“—”号键，将参数减小能够减小到最小值，对于千兆网卡在百兆交换机的情况，这个值建议为 >35。

F：参数6：网络传输时接收端反馈数据包的延迟时间，用以解决在传输时根据机器台数的增加传输速度明显下降的情况，更改该参数后必须用网络工具中的传输参数的功能传输给接收端，重新登录后才能起作用。

G:自动调节网络参数：
这个只有部分版本支持此功能,建议采用手动调节方式。

H:启用发送端断点记录：
这个功能启用后，就支持发送端在突然断电和关机的情况下还支持断点续传。
6. 智翱超霸卡管理功能设置指南
6.1 系统模式
安装了智翱超霸卡的计算机操作系统可以有两种工作模式：总管模式和保护模式。
6.1.1 总管模式
在总管模式下，用户对操作系统数据所作任何修改都将直接被写入磁盘。
进入方式：在保护卡操作系统引导选单处：用户通过按（CTRL＋ENTER），输入密码，以总管模式进入选定的操作系统。

对于立即还原方式保护的操作系统，如果用户还没有安装智翱超霸卡windows上层驱动，那么用户总是以总管模式进入此操作系统（Ctrl+k，Ctrl +r，Ctrl +b功能失效）。
6.1.2 保护模式
进入方式：在保护卡操作系统引导选单处，用户通过按ENTER键或鼠标左键单击，进入选定的操作系统。

在保护模式下，用户（或者病毒）对操作系统数据所作的任何改动都将被写入智翱超霸卡缓存中。计算机重启还原后这些改动将不复存在。
智翱超霸卡在上层驱动程序安装后，将会在Windows任务栏添加一个图标（智翱超霸卡托盘），用户可以根据此图标的形状或者将鼠标移至托盘上面或者鼠标双击智翱超霸卡托盘来获悉当前操作系
