九年级第一学期期末综合物理试卷
班级 学号 姓名

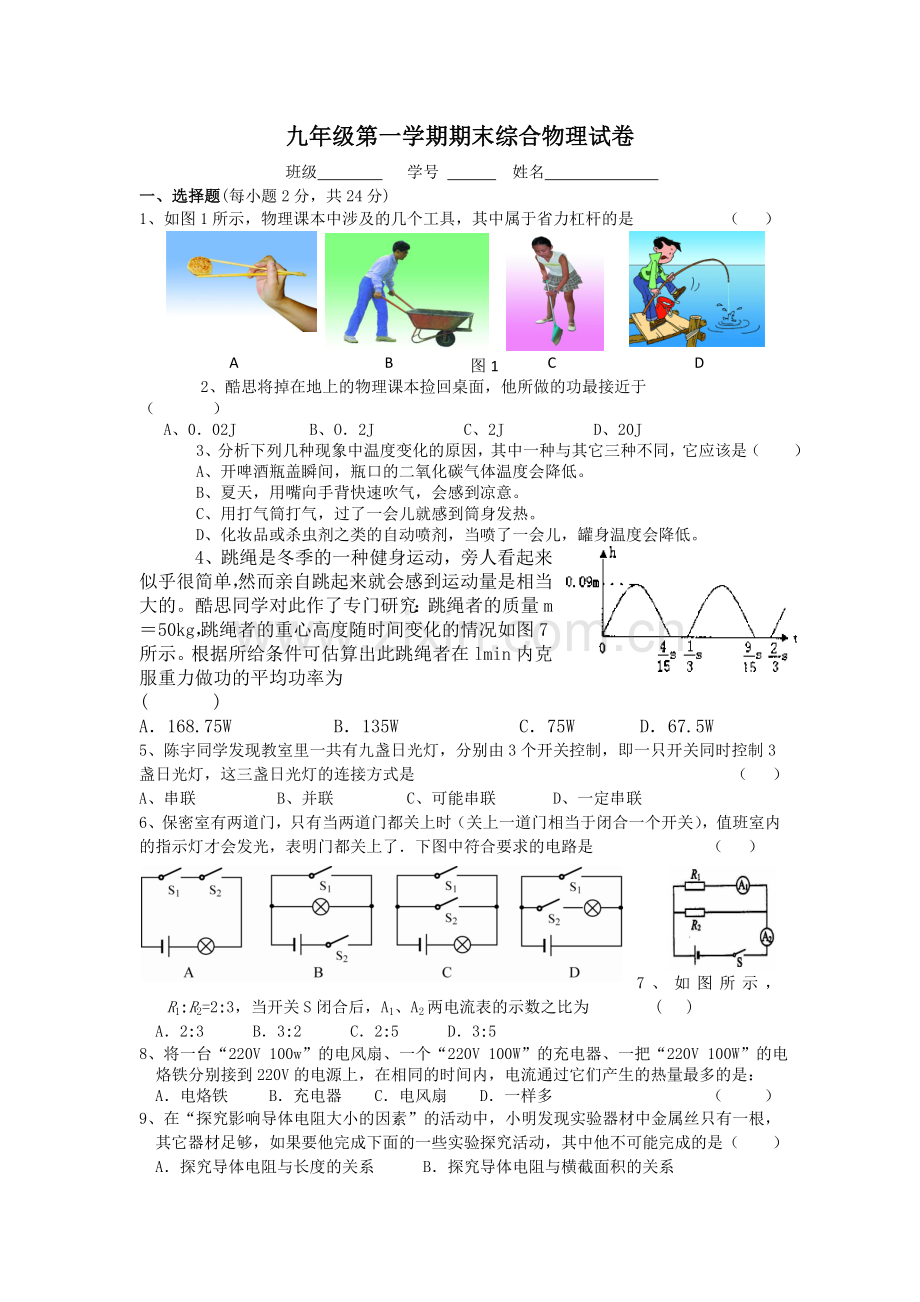

一、选择题(每小题2分，共24分)
1、如图1所示，物理课本中涉及的几个工具，其中属于省力杠杆的是 （ ）
A B C D
图1

    2、酷思将掉在地上的物理课本捡回桌面，他所做的功最接近于 （    ）
  A、0．02J     B、O．2J      C、2J      D、20J
    3、分析下列几种现象中温度变化的原因，其中一种与其它三种不同，它应该是（ ）
    A、开啤酒瓶盖瞬间，瓶口的二氧化碳气体温度会降低。
    B、夏天，用嘴向手背快速吹气，会感到凉意。
    C、用打气筒打气，过了一会儿就感到筒身发热。
    D、化妆品或杀虫剂之类的自动喷剂，当喷了一会儿，罐身温度会降低。
    4、跳绳是冬季的一种健身运动，旁人看起来似乎很简单，然而亲自跳起来就会感到运动量是相当大的。酷思同学对此作了专门研究：跳绳者的质量m＝50kg，跳绳者的重心高度随时间变化的情况如图7所示。根据所给条件可估算出此跳绳者在lmin内克服重力做功的平均功率为 (    )
A．168.75W      B．135W       C．75W    D．67.5W
5、陈宇同学发现教室里一共有九盏日光灯，分别由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是 （ ）
A、串联 B、并联 C、可能串联 D、一定串联
6、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是 （ ）
7、如图所示，R1:R2=2:3，当开关S闭合后，A1、A2两电流表的示数之比为 ( )
A．2:3 B．3:2 C．2:5 D．3:5
8、将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是：
A．电烙铁 B．充电器 C．电风扇 D．一样多 （ ）

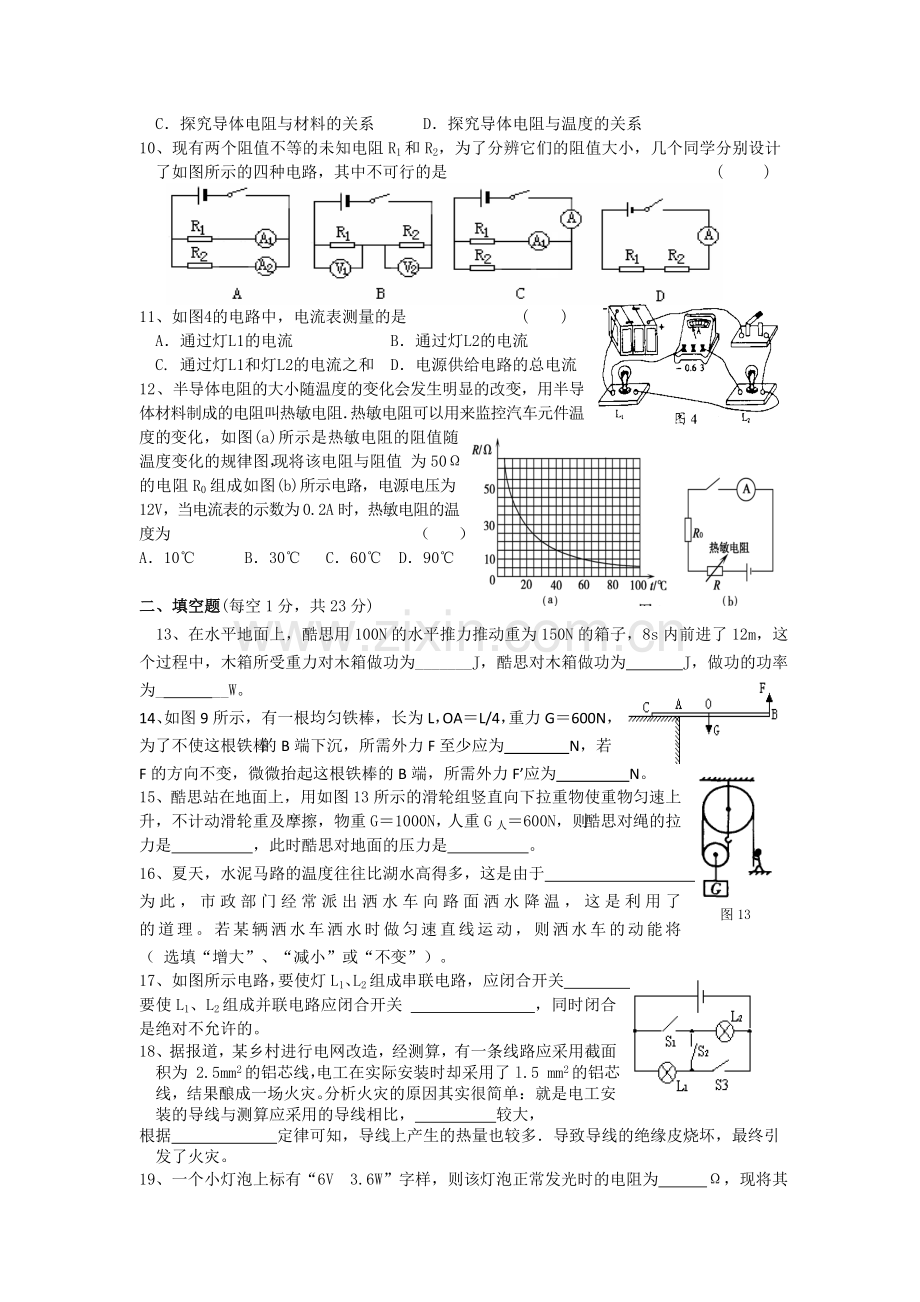

9、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（ ）
A．探究导体电阻与长度的关系　　　B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系　　　D．探究导体电阻与温度的关系
10、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是 ( )

11、如图4的电路中，电流表测量的是 ( )
A．通过灯L1的电流 B．通过灯L2的电流
C. 通过灯L1和灯L2的电流之和 D．电源供给电路的总电流
12、半导体电阻的大小随温度的变化会发生明显的改变，用半导体材料制成的电阻叫热敏电阻．热敏电阻可以用来监控汽车元件温度的变化，如图(a)所示是热敏电阻的阻值随温度变化的规律图，现将该电阻与阻值 为50Ω的电阻R0组成如图(b)所示电路，电源电压为12V，当电流表的示数为0.2A时，热敏电阻的温度为 （ ）
A．10℃　　　B．30℃　 C．60℃　D．90℃

二、填空题(每空1分，共23分)
13、在水平地面上，酷思用100N的水平推力推动重为150N的箱子，8s内前进了12m，这个过程中，木箱所受重力对木箱做功为_______J，酷思对木箱做功为 J，做功的功率为_ __W。
图13
14、如图9所示，有一根均匀铁棒，长为L，OA＝L/4，重力G＝600N，为了不使这根铁棒的B端下沉，所需外力F至少应为 N，若F的方向不变，微微抬起这根铁棒的B端，所需外力F’应为 N。
15、酷思站在地面上，用如图13所示的滑轮组竖直向下拉重物使重物匀速上升，不计动滑轮重及摩擦，物重G＝1000N，人重G人＝600N，则酷思对绳的拉力是 ，此时酷思对地面的压力是 。
16、夏天，水泥马路的温度往往比湖水高得多，这是由于 。为此，市政部门经常派出洒水车向路面洒水降温，这是利用了 的道理。若某辆洒水车洒水时做匀速直线运动，则洒水车的动能将 （ 选填“增大”、“减小”或“不变”）。
17、如图所示电路，要使灯L1、L2组成串联电路，应闭合开关 ；要使L1、L2组成并联电路应闭合开关 ，同时闭合 是绝对不允许的。
18、据报道，某乡村进行电网改造，经测算，有一条线路应采用截面积为 2.5mm2的铝芯线，电工在实际安装时却采用了l.5 mm2的铝芯线，结果酿成一场火灾。分析火灾的原因其实很简单：就是电工安装的导线与测算应采用的导线相比， 较大，
根据 定律可知，导线上产生的热量也较多．导致导线的绝缘皮烧坏，最终引发了火灾。
19、一个小灯泡上标有“6V 3.6W”字样，则该灯泡正常发光时的电阻为 Ω，现将其接在9V的电路中，要求仍正常发光，则应 联一个阻值为 Ω的电阻。
20、王刚家的电能表2月底的示数是5
8
2
4
3
,3月底的示数是 5
8
3
7
3
，王刚家3月份消耗的电能是＿＿图8
kW.h，可供标有“220V　100W”的灯泡正常工作________h．
21.如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是灯 （选填“亮”或“不亮”），
电动机 （选填“转”或“不转”），
电铃 （选填“响”或“不响”）．
三、解答题(每空1分，解答28、29、30题时，写解题过程)
22、（2分）请画出这把剪刀的动力F的力臂和这根杠杆上B点所受阻力的大致方向。
23、如图所示，在探究“决定物体动能因素”的实验中，酷思同学让三个质量不同的小球分别从光滑的斜槽滑下，并测出小球推动木块移动的相应距离，实验记录如下：
实验次数
1
2
3
实验数据

实验小球
小球从斜槽上开始下滑的高度h/cm
小球推移木块的距离s/cm
小球从斜槽上开始下滑的高度h/cm
小球推移木块的距离s/cm
小球从斜槽上开始下滑的高度h/cm
小球推移木块的距离s/cm
A
30
12
20
8
10
4
B
30
10
20
6.4
10
3.3
C
30
8
20
5.3
10
2.7
（1） 小球在第 实验中的动能最大。
（2）实验中改变小球从斜槽上开始下滑的高度，是为了改变 。
（3）对表格进行纵向的比较与分析，可以得到结论： 。
（4）本次实验可以得到结论： 。
24、在“测滑轮组机械效率”的实验中，用同一滑轮组进行两次实验，数据如下表：
次数
钩码重/N
钩码上升高度/cm
弹簧测力计示数/N
弹簧测力计移动距离/cm
1
2
10
0.8
40
2
5
5
1.5
20
（1）此实验所用滑轮的个数至少是___ _个，其中动滑轮有_____ 个。
（2）下列实验器材中可以不选用的是： （填仪器前的序号）。
A、钩码 B、弹簧测力计 C、刻度尺 D、细绳
（3）实验时，应使弹簧测力计做 运动。酷思同学在用弹簧测力计静止时进行读数，则他这样得出的机械效率与实际值相比 （填“偏小”、“偏大”或“相等”）。

（4）第一次实验测得滑轮组的机械效率为________，第二次实验时滑轮组的机械效率______第一次的机械效率（选填“大于”、“小于”或“等于”）
25、为探究“影响电磁铁磁性强弱的因素”，小明以电池
（电压一定）、滑动变阻器、数量较多的大头针、铁钉
以及较长导线为主要器材，进行如图所示的简易实验.
(1)他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 来显示电磁铁磁性的强弱．
(2)连接好电路，使滑动变阻器连入电路的阻值较大，闭合开关，观察到图左所示的情景；接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图右所示的情景，比较图左和右，可知 图中的电流较小，从而发现，通过电磁铁的电流越 （填“大”或“小”)磁性越强．
26、为了探究并联电路中干路电流与支路电流的关系，小明同
学选择的实验器材有：用三节新干电池串联而成的电池组、两个标
有“2.5V”的同规格的小电灯、一只电流表、一个开关、导线若干。
他的实验设想是：首先将实验器材连成如图所示的电路，然后用电
流表选择恰当的量程分别测出A、B、C三点的电流，分析三点处电
流的数据关系，就可得出干路电流与支路电流的关系。请你分析并指出小明同学的这一实验方案中存在哪些不足，并写出相应的三点改进意见。 1、
2、 3、 。
图10
27、冬冬在做“探究通过导体的电流与电阻的关系”的实验中采用了如图10所示的电路图。
(1)冬冬连接好电路后，闭合开关，发现电压表有示数，电流表无示
数，则故障的原因可能是___________________；
(2)实验过程中，冬冬把电阻R由5Ω换成了10Ω，滑动变阻器位置未变，闭合开关后，发现电压表示数比原来 ，他应向 （填“左”或“右”）移动变阻器，保持 不变，然后再记录电流表的示数。
电阻/Ω
5
10
20
电流/A
0.4
0.2
0.1
(3)下表是冬冬测得的三组数据，据此数据可得到的
结论是
(4)本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的是
A．测量物体的长度 B．伏安法测量定值电阻的阻值C．探究重力大小与质量的关系
28、小华、小明同学做“测量小灯泡电功率”的实验(小灯泡标有“2．5V”字样)．

(1)如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好．

(2)小华电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大．接下来应进行的操作是 ， 。(两空按操作步骤先后顺序填写字母代号)．
A．更换电池或小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置 D．断开电路开关
（3）小华电路连接正确后，闭合开关，发现小灯泡不亮 ，但电流表有示数．接下来应进行的操作是________．
A．更换小灯泡B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光
(4)小明换了实验器材又做了一次试验，实验过程中，当电压表示数为 V时，小灯泡正常发光，此时电流表的示数如图乙所示，填写表格空白处，该灯泡额定功率为 W.
实验次数
电压表示数／V
电流表示数／A
灯泡亮度
1
1
0.2
较暗
2
2.5

正常发光
3
6
0
不发光
（5)分析表中实验数据可知，小明所用电源电压约为________V．
（6）若小明手边有“1．5A 50”和“2．0A 20”两种规格的滑动变阻器，“0～3V”
“0～15V”两个量程的电压表，上面实验中他选用的滑动变阻器规格为________，选用
电压表量程为__________．
28、(5分)发光二极管(LED)具有高亮度、低能耗等优点，将在我市推广使用．如图甲所示是LED的元件符号．把一个额定电压为3V的LED接入电源电压恒为4．5V的电路，如图乙所示。电压表与电流表示数关系如丙所示。

(1)LED灯是一种新型的高效节能光源，它的核心元件是发光二极管,二极管由下列哪种材料制成 ( )
A.金属材料 B.半导体材料 C.超导材料
(2)闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED却不发光，可见，LED具有_________(填“单向”或“双向”)导电性；
(3)移动滑片P，测得电流表与电压表的示数变化关系如图丙所示．求该LED正常工作时消耗的电功率和此时变阻器R′接入电路的阻值分别是多少?（3分）
29、（7分）酷思同学家的一台太阳能热水器安装在楼顶上，它可接收太阳能的真空镀膜管的总有效面积约为1. 5m2，可将接收的太阳能的40％转化为水的内能，热水器的水箱离地面高12m。内装质量为100kg的水，g取10N/kg，c水=4.2×103J/（kg ·℃）。
（1）把这些水从地面输送到热水器的水箱中，至少需对水做多少功？（3分）
（2）6月份的晴天，海门地区向着阳光的地方平均每1m2的面积在1h内得到的太阳能为4.2×106J，如果每天接收太阳能的时间以10h计算，可以将100kg、初温为30℃的水加热到多高温度? （4分）
220V
S
R
R0
30、（5分）如图是一个电热毯电路原理图。是R0是电热毯中的电阻丝，R是与电热毯电阻丝串联的电阻，电热毯上标有“220V 100W”字样，S是控制电热毯处于加热状态或保温状态的开关。(1)用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？(2)若要求在保温时电流通过电阻丝R0每秒钟有1J的电能转化为内能，电阻R的阻值应是多大？
