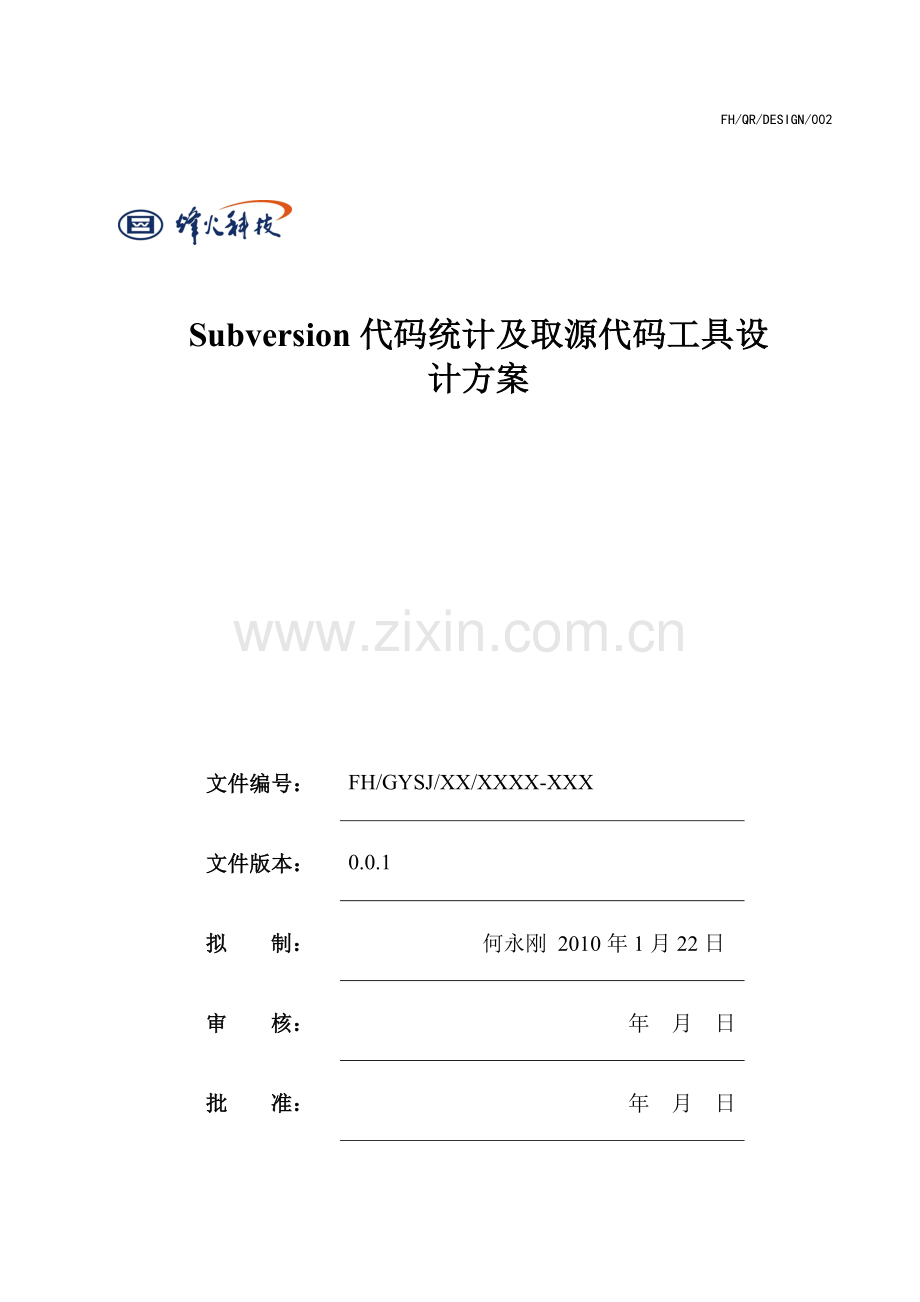

Svn代码统计和取源代码工具设计方案.doc_第1页
第1页 / 共17页

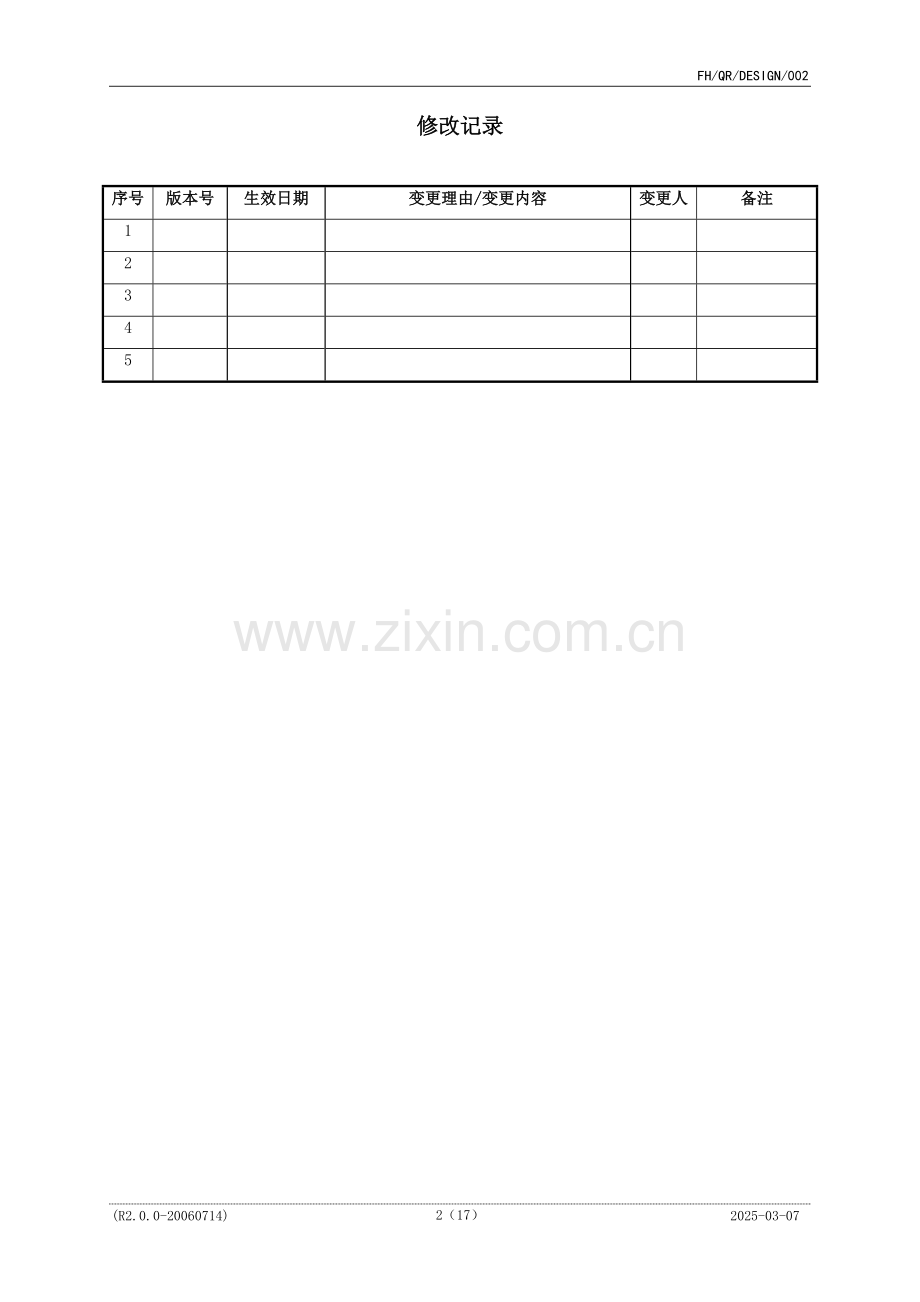

Svn代码统计和取源代码工具设计方案.doc_第2页
第2页 / 共17页


点击查看更多>>
资源描述
FH/QR/DESIGN/002 Subversion代码统计及取源代码工具设计方案 文件编号: FH/GYSJ/XX/XXXX-XXX 文件版本: 0.0.1 拟 制: 何永刚 2010年1月22日 审 核: 年 月 日 批 准: 年 月 日 FH/QR/DESIGN/002 修改记录 序号 版本号 生效日期 变更理由/变更内容 变更人 备注 1 2 3 4 5 目 录 目 录 3 1. 术语与缩写解释 4 2. 系统概述 4 2.1背景 4 2.2功能目标 4 3. 系统总体结构 4 3.1模块划分结构图 4 4.数据流程说明 6 4.1数据流程图 6 4.2数据处理流程: 7 4.3主要数据说明: 10 5.模块设计 12 6.参考资料 错误!未定义书签。 1. 术语与缩写解释 缩写、术语 解释 REPOS_PATH Subversion Repository Path,Subversion 数据仓库路径 2. 系统概述 2.1背景 部门决定更换版本控制工具,从Visual SourceSafe更换至Subversion,版本控制工具相关外围工具也需要随之更换。版本控制器对外接口改变,原VSS代码统计工具VManager不能在Subversion中使用,因此需要针对Subversion提供的接口进行开发。 2.2功能目标 获取指定源代码文件提交时间端内,指定作者所属的代码修改量。 获取指定作者新建、维护的源代码,新建文件存放于Create文件夹,维护代码文件分 New(修改后的源码文件)和Old(修改前的源码文件)两个文件夹存放 3. 系统总体结构 3.1模块划分结构图 图3.1.1 用户数据输入,任务制定、读取模块 TaskDefine 该模块重用自VManager的TaskDefineDlg,存储和读取查询任务信息:查询用户名AuthorName,时间段、版本库路径REPOS_PATH等。 Subversion数据库连接、数据掘取模块;DBReader 该模块连接Subversion数据库,由用户界面调用,以用户界面从任务读取模块获取的查询任务信息为参数, 获取对应查询用户(作者)的源代码文件信息:版本,日期,获取对应源代码文件内容等。 中间数据处理、统计模块。DataAnalyze 该模块分析处理从Subversion数据掘取模块获取的查询用户信息,进行查询结果统计:源代码文件,代码量。 文件、统计结果存储模块 SaveResult 该模块重用自VManager的Display模块,存储数据处理模块的输出信息:需存储源代码内容、存放路径。(有取代码需求时存储),代码量统计结果。 用户操作界面 用户界面,用户可通过界面操作进行任务制定、执行,并监视查询任务的执行状态 4.数据流程说明 4.1数据流程图 图4.1.1 流程图中灰色部分是基本流程模块, 黄色部分和绿色部分为二选一模块;黄色模块使用Subversion自带的文件比较工具进行代码修改量统计,绿色模块使用VManager代码统计工具中的文件比较模块进行代码修改量的统计,两种方式的执行效率及精确程度需要完成后比较。 4.2数据处理流程: 1、 History从Subversion库(REPOS_PATH)获取该库的版本历史信息,将其保存为一个版本列表 ReversionList:如图4.2.1所示 图4.2.1 2、 Info根据版本号_reversion获取该版本的信息:作者、时间、提交日志; 由此可以得出 <Author, ReversionNo> 数据对。 图4.2.2 3、 Chaged根据版本号_reversion获取该版本的修改信息(针对版本目录的),由此获得版本号、修改文件列表:如下图示,由此得出<ReversionNo, FileList>数据对 图4.2.3 4、 代码统计方法之一: Diff 根据版本号_reversion获取版本目录下该版本所有修改文件的修改内容(见图4.2.4):分析该文件可获取代码修改量,代码修改内容,差异文件版本号: <FileName, AuthorName, Reversion, PreReversion, FileChanged>。 根据前面History、Info、Change获取的文件信息<FileName, Reversion, AuthorName>, 判定差异版本是否属于同一作者,如果非同一作者,代码量计入结果;同一作者则不计。 取源代码文件到本地时, 取Rversion版本到New文件夹,PreReversion版本到Old文件夹。 Reversion为1时,取文件到Create文件夹。 图4.2.4 5、 代码统计方法之二: 根据History、Info、Changed获取的数据: <Repos_path, ReversionList> < Reversion, AuthorName, Date> <Reversion, FileList > 处理后可获得: <AuthorName, Date,FileName, ReversionNo>, 已满足代码量统计的基本条件,以文件名为关键字,遍历文件的各个版本获取信息:<作者名,作者版本,前一版本> (前一版本为最近的不属于该作者的版本;版本由作者创建且一直维护则前一版本为0) <AuthorName, Reversion, PreReversion> 通过Cat命令获取对应版本号的文件内容:<Reversion,FileContent> 调用VManager的文件比较模块CmpMngr,比较两个版本的差异,进行代码量统计。 存储Reversion文件于New文件夹,存储PreReversion文件于Old文件夹。PreReversion为0的,存Reversion于Create文件夹。 图4.2.5: 3.1 系统处理流程 5.模块设计 5.1 界面模块 功能: (1) 任务制定、读取入口:接收用户输入,调用任务制定模块;开始、停止选定任务。 (2) 显示当前任务列表:已执行任务、未执行任务。 (3) 显示当前任务处理进度。 (4) 提供配置选项如:统计文件类型选择、多线程处理等。 (5) 任务制定界面,任务要素输入:Author、DateTime、Repos_path, LoginUser, LoginPwd.。 (6) 提供结果显示界面,以TreeView形式显示版本库及各目录、子目录对应的代码文件行数。 界面示图: 类似于VManager的Frame-View示图 5.2 SVN数据读取模块 功能: (1) 创建cmd子进程,执行svnlook程序,参数: option [History | info | changed | diff] [-r] repos_path option[cat] –r repos_path filePath_inRepos (2) 通过创建管道Pipe,从cmd子进程读取svnlook程序的执行结果。 (3) 简单分析svnlook返回数据,主要数据说明见下文。 (4) 提供取文件接口给外部使用 主要数据说明: 以数据处理顺序说明从subversion数据库取出处理的信息: ReposInfo:(目录历史信息) <Repos_path, ReversionList> Repository_path versions n . . . 3 2 1 ReversionInfo: (目录版本信息) <Reversion, Author, FileList > Reversion AuthorName DateTime FileList File1 File2 File3 UserInfo:(作者信息) <AuthorName, FileList> , <AuthorName,ReversionNo,DateTime> FileInfo: (文件信息) <FileName, Reversion, AuthorName>: FileName rn _author* _dateTime . . . . . . _r3 _author* _dateTime _r2 _authou* _dateTime _r1 _author* _dateTime FileChangeInfo:(文件修改信息)统计方法 一 <AuthorName, Files, <Reversion, PreReversion, LinesCanged>> FileName Reversion1 Preversion1 LinesChanged1 Reversion2 Preversion2 LinesChanged2 . . . Reversion_n Preversion_n LinesChanged_n 主要流程: 接口设计 对外接口, ReadFileFromDB(Repos_Path, FilePathInRepos,Reversion); 参数:指定的版本库路径Repos_Path, 文件在版本库中的绝对路径FilePathInRepos,版本号Reversion。 根据参数调用cmd子进程,运行svnlook程序,参数 cat –r Reversion Repos_path FilePathInRepos 获取到指定文件指定版本的文件内容。 5.3 数据分析处理模块 功能: (1) 接收svn数据库读取模块返回的数据结构,ReversionInfo、FileInfo; FileChangedIfo. (2) 对接收的数据信息进行分析: 统计方法一: 分析FileChangedInfo数据结构, 统计指定用户的总代码修改量;根据<Reversion, PreReversion>,调用SVN数据库读取模块提供的取文件接口,获取对应版本的文件内容,调用存储模块存储到本地; 统计方法二: 分析ReversionInfo、FileInfo数据结构,获取统计所需信息: <FileName, Reversoin, DateTime, AuthorName>,用Vmanager相同统计逻辑遍历文件的每个版本,获取<AuthorName, Reversion, PreReversion>信息;调用SVN数据库读取模块提供的取文件接口,获取对应版本文件内容,保存到本地; 然后调用CmpMngr模块进行文件比较(重用自Vmanager)。 主要流程: 统计方法一的流程图: 接口设计 5.4 任务制定,文件读写模块 重用VManager部分源代码,稍作修改。 17(17) (R2.0.0-20060714) 2025-03-07
