水中油在线分析仪用户说明书

BQSY-3010型

水中油
在
线
分
析
仪

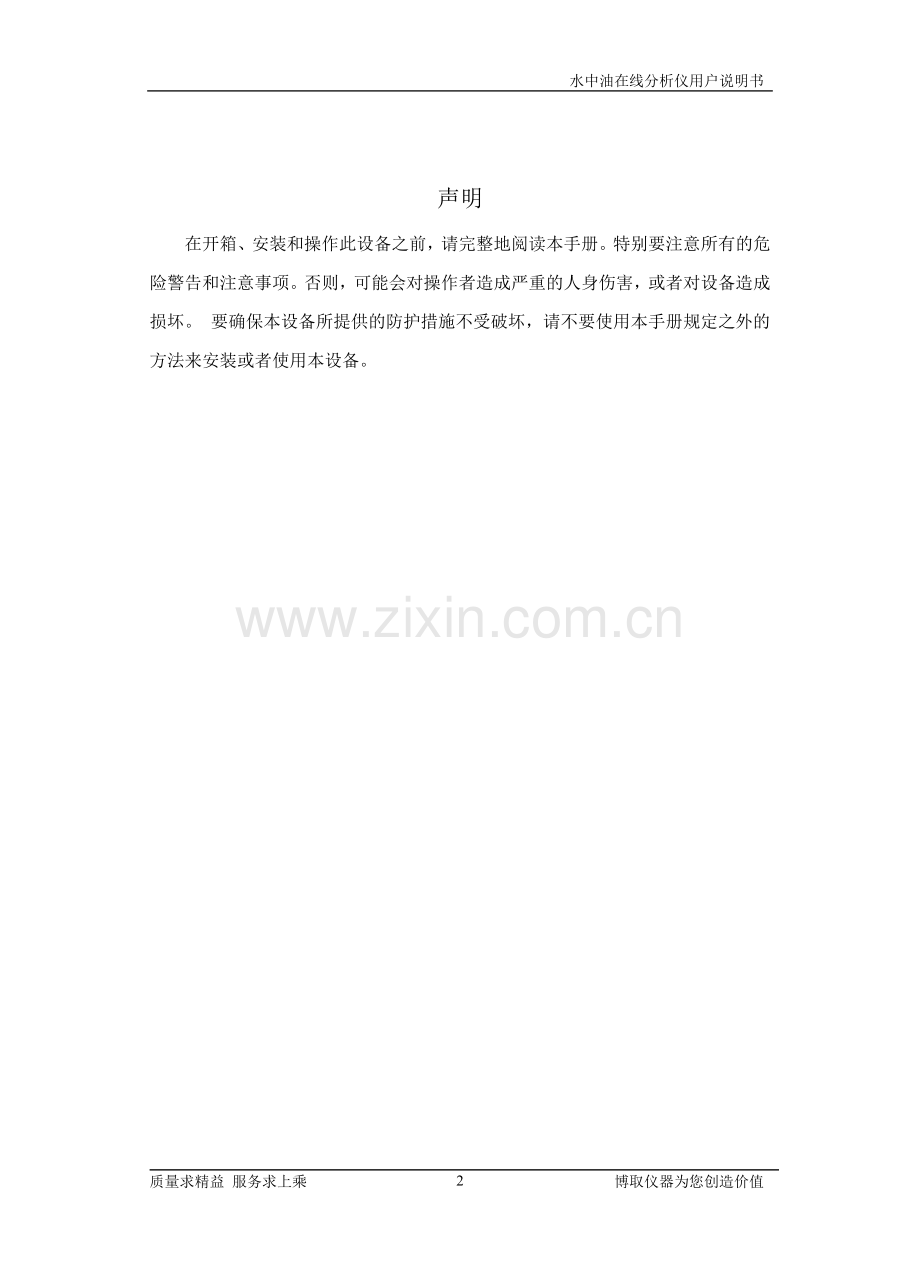

声明
在开箱、安装和操作此设备之前，请完整地阅读本手册。特别要注意所有的危险警告和注意事项。否则，可能会对操作者造成严重的人身伤害，或者对设备造成损坏。 要确保本设备所提供的防护措施不受破坏，请不要使用本手册规定之外的方法来安装或者使用本设备。
目录
第一章 安全事项 5
1.1 电气安全 5
1.2 腐蚀性安全 5
第二章 系统概述 6
2.1 主要特点 6
2.2技术参数 7
2.3 主要零配件清单 7
第三章 仪器安装 9
3.1 拆箱和检查 9
3.2 外观及尺寸 9
3.3 位置要求 10
3.4 机械安装 10
3.5 管道连接 12
3.5 电气连接 14
3.6 通信连接 15
第四章 标准溶液配置 16
4.1 注意事项 16
4.2 配置试剂 17
4.2.1 所需药品 17
4.2.2 所需器皿 17
4.2.3 标准溶液配置 17
4.2.4 试剂瓶放置 17
第五章 使用入门 18
5.1 认识在线分析仪 18
5.2 工作原理 18
第六章 软件操作 19
6.1 初始登录 19
6.1.1 主界面 19
6.1.2 操作登录 19
6.1.3 功能菜单 20
6.2 系统设置 20
6.2.1 功能概述 20
6.2.2 操作说明 21
6.3 系统状态 27
6.3.1 功能概述 27
6.3.2 操作说明 27
6.4 数据管理 28
6.4.1 功能概述 28
6.4.2 操作说明 28
6.5 功能测试 30
6.5.1 功能概述 30
6.5.2 操作说明 31
第七章 维护 32
7.1 维护安排 32
7.2 系统清洗 32
7.3 系统报警与故障处理 33
第八章 保修 34

第一章 安全事项
请阅读以下简明的规则。不遵守这些规则可能会导致危险或损坏仪器。请阅读完整用户手册以获取有关安全事项的更详细信息。
1.1 电气安全
BQSY-3010在线分析仪主机采用220VAC供电，在安装未完成之前请不要通电，安装完成后通电之前请确认仪器电源接地是否正常，仪器的供电电源接地要求符合中国国家标准，为防止串扰和提高测量的稳定性，强烈建议每台设备独立进行接地。
1.2 腐蚀性安全
BQSY-3010在线分析仪采用紫外法进行测定，仪器在正常使用过程中不需要用到化学试剂，但标准溶液由具有一定腐蚀性的溶剂配置而成，该溶剂在人体皮肤接触、衣物接触或吸入体内对人体和衣物均有不同程度的损害，为防止在设备的使用过程中将溶剂飞溅到人体上、衣物上或吸入人体内，强烈建议设备操作人员在安装、调试、维护该设备时务必小心谨慎，身穿化验室防护服然后再进行相关操作。
第二章 系统概述
水中油在线分析仪是基于紫外法的新一代全自动水中油在线分析仪，该产品是本公司在多年水质分析类产品研究的基础上推出的一款免维护在线监测仪器。水样通过在线萃取技术将水中油溶解在特殊溶剂中,然后通过紫外光照射产生光学信号，仪器通过光学信号处理电路将溶液中油的含量与电信号建立稳健的数学关系，通过对电信号的检测便可直接测定出水样的油浓度。
BQSY-3010型分析仪结构简单、测量范围宽、测量速度快、运行成本极低、无二次污染。能够对自来水、地表水、雨水、工业污水以及水处理过程等进行直接测量。可广泛应用于水环境自动监测站、污水处理厂、自来水厂、排污监控点、地区水界点、水质分析室以及各级环境监管机构对水环境的监测。

2.1 主要特点
l 正常测量过程无化学试剂，标准溶液更换一次可使用一个月时间。
l 水样欲处理装置采用特殊结构，可确保水样的采集具有完全的代表性。
l 测量过程中所需消耗的时间可以调整，测定过程及结果即可满足国家标准或环保行业标准。
l 全进口器件及创新的分析流路设计和高可靠性的微量进样技术保证了极高的测量重复性，目前测量重复性可达到±2%。
l 全自动运行，无需人员值守，可实现自动调零、自动校准、自动测量、自动清洗、自动维护、自我保护、自动恢复等智能化功能。
l 在线测量方式多样化，可实现人工随时测量、自动定时测量、自动周期性测量等测量方式。
l 支持掉电存储功能，掉电数据不丢失。
2.2技术参数
测量方法
紫外法
测试范围
（0—10）mg/L
准确度等级
±8%
重现性
±2%
响应时间
可调整，最短6min
标液消耗
一个月更换一次试剂
测量方式
定时测量、连续测量、手动测量
校准方式
可选择间隔时间内的自动校准
显示方式
5.7寸液晶显示屏
人机对话
触摸屏
数据存储
一年有效数据
数据传输
（4—20）mA、RS232
使用环境温度
（5～30）℃
工作电源
AC (220±20) V /(50±0.5) Hz
仪器功耗
约50 VA
仪器重量
35kg
2.3 主要零配件清单
序号
零配件名称
型号、规格
数量
生产厂家
1
标准溶液
BQSY-3010
一套
上海博取仪器有限公司
2
数据通讯线
两芯屏蔽
三米
上海博取仪器有限公司
3
洗耳球
50mL
一个
长城机电设备有限公司
4
钥匙

一把
长城机电设备有限公司
5
标液瓶
500 mL
两个
南京力宁塑料容器公司
6
废液桶
2500mL
两个
南京力宁塑料容器公司
7
取样装置
(240x160x90)mm
一套
上海博取仪器有限公司

第三章 仪器安装
3.1 拆箱和检查
在安装分析仪之前，一定要彻底检查包装箱和分析仪是否有任何损伤，检查仪器所有硬件和电缆的连接以及整个分析系统管路的连接，排除运输过程中引起的松动；同时检查定量管和反应器等玻璃器皿是否在运输过程中有破损的裂痕。执行这些检查时一定要非常小心。
3.2 外观及尺寸

仪器外形及尺寸
3.3 位置要求
该分析仪是为室内运行而设计的，应该安装在室内。整套仪器包括分析仪和取样装置，整套仪器是立式的放置在合适的位置或壁挂方式安装在稳固的墙壁上。理想的安装位置应干燥，通风，易于进行温度控制。为了便于操作，分析仪应安装在与眼睛平行或稍高的位置。
按以下标准可优化分析仪的测量：
l 选择与取样点尽可能近的位置安装分析仪，建议取样点与分析仪之间的距离不要超过10m，以放置监测结果输出延迟。
l 仪器的安放位置应尽量保证水样管从仪器左侧连接取样装置机箱。
l 安装位置温度在（5~30）℃范围内。
l 温度过低的房间里必须有供暖装置。
l 温度过高的房间里必须有空调，但仪器的安装位置不能正对着空调的风口。
l 安装在干燥的地点，避免阳光直射。
l 安装地点应该没有刺激性或腐蚀性的气体。
l 安装点周围无明显机械震动。
l 安装点周围无大型电机等强电磁干扰。
3.4 机械安装
选择地面平整周围通风良好的场地作为安装设备的地点，机箱的位置周围距离墙壁需超过50厘米，以方便接下来安装调试工作的顺利展开。选择好安装位置后放置取样装置，保证分析仪主机箱能够水平放置，如果地面水平度达不到要求，可适当增加一些软木并微调分析仪主机箱支脚保证机箱水平。如果仪器的安装现场震动强度太大，则必须垫具有缓冲性能的物块，以保证仪器不受震动干扰。

分析仪在监测房内的放置

在放置好取样装置之后，将水中油主机箱放置在取样装置旁边。

整机示意图
3.5 管道连接
机箱安装完成后需要考察取样点与仪器放置点之间的空间状况同时需要考虑当地的气候情况。
如果取样点与仪器安装点之间无任何障碍（如墙壁、道路等）且当地气温整年都不会出现冰冻现象，则直接按最短距离由取样点铺设一路Φ25的PVC管道至在线分析仪的左下方作为分析仪的进水管，仪器的出水管可视用户的实际情况来定，可按就近原则原则将距离分析仪最方便的排水沟作为分析仪的出水排放点，此时直接按最短距离由排水沟同样铺设一路Φ25的PVC管道至在线分析仪的左下方作为分析仪的出水管。如果当地存在冬天会出现冰冻的实际情况，铺设在地面上的取样管要求采用暖气管进行伴热处理，同时取样管、线缆管和暖气管外整体裹上一层保温棉进行保温，目的是防止监测过程中取样管中的水样在冬天受冻结冰堵塞管道。

无障碍情况下的管道连接
如果取样点与仪器安装点之间存在不能直接铺设管道的情况（如墙壁、道路等），则必须将管道铺设在地下，管道铺设在地下的深度可视用户的实际情况来定，考虑到埋入地下的管道和污水泵（如潜水泵）的电源控制要承受一定的重压，所以建议地下管道在铺设的同时必须在管道外再套一个直径稍大的承压钢管，以确保水管和电线不受外压损坏。

有障碍情况下的地下管道连接
如果当地的气候条件还存在冬天出现冰冻的情况，则可根据我国大部分地区土壤冰冻线不超过2米的实际情况，可将取样管、电源线连同外套的承压管一起埋在2米以下的土层内，同时承压管和取样管之间内衬保温棉进行保温。管道铺设还必须确保水样的取样点与监测仪器的水样进口之间的落差不小于0.5米，目的是确保水样在检测完后能完全回流到源水处，进一步减少取样管道内部水样结冰堵塞管道的可能性。

分析仪与取样点形成落差示意图
管道铺设路线设计好后铺设管道的同时就可进行管道的连接，首先测量监测点与在线分析仪之间的距离，然后根据管道允许经过的路线计算出监测点到仪器之间需要的水管长度和弯头数量，其中至少需要一个球阀安装在仪器取样出水口处，如果通过污水泵取过来的水样压力过大，则在仪器取样装置进水口上至少加装一个球阀和一个三通构成分压回路。

取样装置管路连接图
水样管与污水泵的连接可视污水泵的类型来定，污水泵可根据取样点的水深、取样点与地面的落差及用户方便的方便程度来确定。一般取样点水深不超过50cm的不能使用潜水泵，取样点与地面落差超过3米的不能使用自吸泵，其他情况可与用户协商确定。自来水可根据水样情况选择接入。
3.5 电气连接
监测房内应能提供电压为AC220V，50Hz，电源容量不小于5kVA的供电能力。此外电源电压稳定性应不超过额定电压的10%，当电压稳定性达不到该要求时，强烈建议用户配置稳压电源。监测房内的在线分析仪和其他电气系统应采用单独接地方式，并且接地电阻不大于1Ω。
监测仪主机箱左侧由上向下有三个黑色接头，最上面第一个4—20mA数据传输线接口，向下第二个为监测仪电源线接口，第三个是污水泵控制线接口，主机电源采用220VAC/50Hz交流供电，污水泵控制线用来直接与外部采样用的污水泵的电源线连接，该控制线可输出220VAC/50Hz交流，用来驱动采样用的污水泵，因此采样用的污水泵无需再单独供电。

分析仪主机外部电气接口说明
3.6 通信连接
通信连接是在用户需要将在线分析仪监测到的结果实时发送到上级主管部门的情况下才使用的一种连接操作。具体连接方式要根据用户现场要求来确定，首先用户要具备一台具有数据传输功能的设备：如数采仪，接着根据用户数据传输的要求如果用户采用4—20mA传输数据，则在线分析仪的数据传输线是一根两芯的电缆，将该电缆与数采仪的相应数据传输接口连接即可；如果用户要求采用RS232串口传输数据，则在线分析仪的数据传输线是一根带有DB9端子的电缆，将该电缆与数采仪的相应数据传输接口连接即可。
第四章 标准溶液配置
由于反应试剂有毒且具有腐蚀性，推荐从博取仪器订购受控的预制试剂，不仅可以避免人员伤害和环境污染，而且还能确保获得准确的测量和校准结果。
4.1 注意事项
由专业人员准备标准溶液。为安全起见，请遵守下列各条款：
l 穿上安全服（实验工作服）
l 戴上安全眼罩/面罩
l 戴橡胶手套
本章中整个配药过程只能使用玻璃或者聚四氟乙烯材料制品。
事故应对处理措施：
吸入、皮肤接触及吞咽药品都会造成严重中毒。长期接触在体内会有累积效应的危险。实验中浓硫酸会引起严重的烧伤。试剂进入水体对于水生生物十分有害，可能会对水生环境造成长期的不利影响。如果出现意外事故或者感到不适，请立即征询医生意见（出示危险标志）。这些物质和容器必须按照危险废物的方法进行处置，不要排放到环境中。
应对措施：
（1）穿戴合适的防护衣服、手套和眼罩/面罩。
（2）如果操作过程中药品不慎进入了眼睛，应立即用大量的清水冲洗眼睛并征询医生的意见。
（3）如果与皮肤接触，则立即用大量的水冲洗。
4.2 配置试剂
4.2.1 所需药品
标准溶液储备液（由仪器供应商提供）。
4.2.2 所需器皿
500ml容量瓶一只； 1ml移液管一根，2ml移液管一根，5ml移液管一根，10ml移液管一根。（注：配制过程中所要器皿必须干净清洁）
4.2.3 标准溶液配置
1. 标液一的配制：由纯净的溶剂组成。
3. 标液二的配制：用1ml、2ml、5ml移液管组合起来吸取标准溶液储备液5.97ml到500ml容量瓶中，然后向容量瓶中加入溶剂，当接近刻度线时要一点一点缓慢加入，读数时眼睛平视。然后盖紧容量瓶的盖子，将容量瓶上下倒动，反复倒动10次，然后倒入标液二瓶中待用，此时标液二浓度为10mg/L。若需要其他浓度的标液则依次类推计算出相应的取样体积照上述方法稀释定容即可。
4.2.4 试剂瓶放置
所有试剂配置完成后，取出盛放试剂的试剂瓶，按上述方法将各种试剂对应导入试剂瓶中，然后将在线分析仪主机中各种试剂管按照试剂管上标示的名称对应插入试剂瓶中，标液瓶要密封得当，密封太紧则抽取标准溶液会出现失败。废液管插入盛废液的空试剂瓶中，水样管由主机机箱左侧下端的白色接头处伸出然后再由取样机箱顶部的圆孔中伸入取样机箱，最后与取样装置的取样管连接。
注：标准溶液属于易挥发溶液，因此试剂瓶务必密封得当，否则影响准确测量。
第五章 使用入门
5.1 认识在线分析仪

1.采样污水泵 2.水样进水管 3.水样出水管 4.污水泵电源控制线
5.污水泵控制线接口 6.27
主机电源线接口 7.试剂瓶 8.主分析单元
9.主机电源开关 10.4-20mA接口 11.RS232接口 12.触摸显示屏
5.2 工作原理
水样通过在线萃取技术将水中油溶解在特殊溶剂中,然后通过紫外光照射产生光学信号，仪器通过光学信号处理电路将溶液中油的含量与电信号建立稳健的数学关系，通过对电信号的检测便可直接测定出水样的油浓度。
第六章 软件操作
6.1 初始登录
6.1.1 主界面
当仪器上电后，系统自动启动仪器，系统初始化之后液晶屏会显示主界面，主界面显示的内容包括水中油测量值、测量时间、系统当前过程及状态，还包括系统时间、操作登录按钮等。系统的主界面为一般用户显示测量数据，但若要对系统进行一些设置和管理的操作，需要密码登录进入操作界面方可对系统进行设置操作。

主界面
6.1.2 操作登录
当用户点击“登录”按钮以后，系统进入了密码登录界面。只有输入正确的密码，点击“确定”按钮后才可以进入功能菜单界面。如密码输入错误，密码输入框中会出现“Error！”，提示用户密码输入错误，需重新输入。

密码登录界面
6.1.3 功能菜单
用户输入正确密码登录后，系统进入功能菜单界面。在菜单界面通过”向上”、“向下”选择功能按钮移动到响应的选项，然后点击“确定”后便可进入相应的操作界面。

功能菜单界面
6.2 系统设置
6.2.1 功能概述
系统设置允许用户对系统的一些参数进行设置、修改，可以使仪器适应不同的运行环境和用户需求。其中系统设置中的“标液一设置”、“标液二设置”、“温度设置”和“反应时间”请不要随意修改或重新设置，以免测量结果不准确或发生危险！这些设置都有工厂出厂时默认设置。
6.2.2 操作说明
功能菜单的四个选项是四个操作子系统的入口，点击“向上”、“向下”按钮选择“系统设置”选项并点击确定按钮，可以进入系统设置的子菜单界面（见下图），依次可以对“标液一设置、标液二设置、温度设置、反应时间、测量设置、标定设置、量程设置、日期设置、时间设置、系统语言、密码设置、屏保设置、当前版本”进行设置，进入相应的设置界面设置完毕后点击“确认”完成相应的设置功能操作。

系统设置选择

系统设置内容
n 标液设置
下图是标液一设置界面，为了测量范围的可选择性，用户可以根据具体的标液一配方浓度，通过触摸屏数字按键输入标液一浓度数值，最后点击“确定”按钮即可完成设置。输入的值必须与标液一配方的浓度必须一致，否则测量会不准确。出厂时已经有默认设置，非本公司人员，请勿修改此值。
同样用户可以在设置界面选择标液二设置选项，触摸“确定”按钮就可就可进入该界面。用户只要在指定的量程内把具体配置的标液二浓度，通过触摸屏数字按键输入，最后点击“确定”按钮完成设置。出厂时已经有默认设置，非本公司人员，请勿修改此值，以免引起测量结果不准确。

标液设置界面
n 反应时间设置
下图是反应时间设置界面，反应时间是指流程在加热反应时需要的时间，用户只要在指定的量程内，通过触摸屏数字按键输入反应时间数值，最后点击“确定”按钮完成设置。出厂时已经有默认反应时间设置，非本公司人员请不要随便修改。

反应时间设置界面图
n 测量设置
下图是测量设置界面， 可以通过“向上”和“向下”按钮选择连续测量、定时测量、手动测量以及测量暂停。连续测量是指仪器将连续不间断的测量，除非在事件等待中有标定事件，则先运行标定。质控测量是指对质控样品进行测量。暂停指清除测量设置界面设置的内容，如果仪器当前处于测量阶段，则会停止测量运行。定时测量是在指定的时间进行测量，是仪器比较常用的测量设置。

测量设置界面图
下图是定时测量的时间设置界面，用户输入仪器测量的开始时间，时间设置中，时分秒之间的切换可以通过“向上”和“向下”按钮来实现。设置完成后，点击“确定”按钮进入下一个设置界面——测量间隔设置界面。

定时测量时间设置界面
下图是定时测量的时间间隔设置，是指相邻两个测量时刻的时间间距，用户可以在既定的量程范围内输入测量间隔，点击“确定”按钮完成整个自动测量的设置。这样仪器可以自动的按照设定的时间进行测量，具体的设置参数可以在测量设置界面显示。

量间隔设置界面
n 标定设置
下图标定设置界面，用户可以通过“向上”和“向下”按钮选择手动标定、自动标定或者标定暂停。手动标定是指手动控制的一次标定操作，标定暂停是指清除标定设置的内容和相关状态，若仪器当前处于标定状态，仪器会停止标定操作。自动标定是指仪器在用户设定的时间段自动地进行标定操作，在设定成功的情况下，标定设置界面会出现自动标定开启，自动标定的开始时间和标定时间间隔。选择“自动”选项，按“确定”按钮，进入自动标定开始时间设置界面。

标定设置界面
下图是自动标定的开始时间设置，“向上”和“向下”按钮可以移动光标分别设置时间的时分秒，按“确定”进入下一个标定间隔设置界面。

自动标定时间设置界面
下图是自动标定时间间隔设置界面，用户可以在既定的量程范围内输入标定间隔，可以使仪器等间隔的进行标定操作，按“确定”完成自动标定设置。

自动标定时间间隔设置界面
n 量程设置
下图是量程设置界面，用户只要在指定的量程内，通过触摸屏数字按键输入当前量程数值，最后点击“确定”按钮完成设置。量程设置的大小跟4-20mA的通信有直接关系，量程设置的数值不宜过大，这样4-20mA在传输过程中受到的干扰对测量值的传输影响较大；量程设置的太小可能导致测量值会大于量程，导致4-20mA的值产生错误，数据采集仪接收错误的数据。所以量程设置的数值在保证测量值不超过它的情况下尽量小，数据采集仪上设置的量程应该与仪器上设置的量程相同。

量程设置界面图
n 日期设置
下图是日期设置界面，用户只要通过触摸屏数字按键输入当天日期，其中年月日之间的输入光标可以通过“向上”和“向下”按钮实现，最后点击“确定”完成日期设置，显示的日期便会更新为当前设置的时间。

日期设置界面图
n 时间设置
下图是时间设置界面，用户只要通过触摸屏数字按键输入当前时间，其中时分秒之间的输入光标可以通过“向上”和“向下”按钮移动实现，最后点击“确定”按钮完成设置，显示的时间便会更新为当前设置的时间。

时间设置界面图
6.3 系统状态
6.3.1 功能概述
通过系统状态界面，可以了解系统在运行过程中当前各种状态值的变化情况。
6.3.2 操作说明
设置界面返回到系统功能菜单界面，选择 “系统状态”并点击“确定”按钮进入系统状态界面。

系统状态选择界面
下图是系统状态界面显示了所有面向用户的状态和测量值，依次可以查看“当前过程、当前温度、信号强度、测量值、活塞位置、倒计时、状态、高光度计、低光度计”等各项状态值以及面向技术人员的相关技术参数。当前温度指反应池的温度，OIL值指上一次测量的水中油浓度值，点击“返回”按钮返回上级菜单。

系统状态界面
6.4 数据管理
6.4.1 功能概述
数据管理可以对系统保存的历史测量数据进行浏览和查询，可以对仪器所检测的水质进行更好的管理。
6.4.2 操作说明
系统菜单选择“数据管理”菜单项进入数据管理子系统操作界面（见下图），可以对“浏览记录、查找记录”分别进行操作。

数据管理选择界面
下图是数据管理界面，主要包括浏览记录和查找记录，浏览记录主要指查看所有的历史数据，而查找记录是指查找用户需要知道一段时间内的历史数据。

数据管理界面
n 浏览记录
下图是浏览记录的结果显示，当选择浏览记录这个功能的时候，系统会把仪器测量的历史记录从日期由近到远显示在界面。一个界面最多能显示六条记录，所以要查看其它时间测量的数据可以通过“向上”或“向下”按钮浏览数据。

浏览记录界面显示
n 查找记录
查看特定时间段的历史记录可以通过查找记录这个功能来实现。如果用户要查看2010年1月19日的测量数据，选择查找记录进入查找的开始时间输入界面，输入2010年1月19日，按“确定”进入查找的结束时间输入界面，输入2010年1月19日，按“确定”进入查找记录结果显示界面（见下图）。

查找记录开始时间输入界面

查找记录结束时间输入界面

查找记录结果
6.5 功能测试
6.5.1 功能概述
功能测试包括测量或标定过程中的一些子过程、系统暂停、手动标定和手动测量。它在解决故障时，通过单个功能可以很好的排除及解决问题，同时也可以对仪器进行清洗、排空等维护操作。

功能测试选择界面
6.5.2 操作说明
如下图功能测试界面所示，功能测试包括了一些单步功能。用户可以通过“向上”或“向下”按钮选择需要操作的功能，并按“确定”按钮就可以实现。其中系统暂停是对整个系统的停止运行及对一些状态的清除。所以当选择系统暂停并按“确定”的时候，定时标定和定时测量的设置被清除，需要重新设置。当仪器在运行过程中出现报警时，需要用系统暂停清除报警状态，才能重新运行仪器。

功能测试界面
第七章 维护
7.1 维护安排

表 仪器部件维护安排
每24个月
更换：
每12个月
更换：
每6个月
更换：
每2-3个月
更换：
所有导管
反应池
定量管
反应池玻璃管
注射泵
反应池环形密封圈
注射泵活塞
水样导管
废水导管
试剂（如有需要进行清洗）

7.2 系统清洗
为了延长仪器的使用寿命，仪器需要定期的清洗，具体的清洗时间间隔视水样的污染程度而定，建议1到2个月需要清洗仪器一次。清洗仪器的方法如下：
1) 除废液管和空气管之外的所有进样管路插入蒸馏水中；
2) 系统进入功能测试界面；
3) 取标液1 3mL 2次，再排反应池；
4) 取标液2 1mL 4次，再排反应池；
5) 取试剂A 3mL 2次，再排反应池；
6) 取水样 3mL 2次，再排反应池；重复2次；
7) 清洗反应池 1次；
8) 清洗定量管 2次；
9) 按需要可以重复3~8步骤多次，直到仪器清洗干净。
注：在清洗过程中，切记不要点击加热。
7.3 系统报警与故障处理
系统遇到报警时，仪器停止运行，并保持仪器报警时的过程和状态，并在仪器液晶屏界面的左下角显示具体的报警内容。相关人员应根据下表所提供的处理方法对出现的报警分析原因及采取相应的措施。在处理完之后，请先选择功能测试的“系统暂停”，再继续仪器的标定和测量。
报警
原因
措施
取水样 报警
取样装置堵塞；水样太脏堵塞水样管或水样管电磁阀；活塞或管路接口漏气。
检查取样装置是否堵塞，水样管是否接到取样装置；当活塞向上取水样时用洗耳球鼓吹水样管，查看水样管是否被堵住；拧开注射泵与定量管之间的接口，用洗耳球鼓吹，查看密封性好坏。
取标液1报警
标液1试剂瓶中没有标液1溶液；取标液1 的管路与标液1液面离开；标液1 的电磁阀打不开；活塞或管路接口漏气。
查看标液1试剂瓶中是否有溶液或进样管是否离开液面；当活塞向上取标液1时用洗耳球鼓吹标液1管，查看标液1管电磁阀是否被打开或堵住；拧开注射泵与定量管之间的接口，用洗耳球鼓吹，查看密封性好坏。
取标样2 报警
标液2试剂瓶中没有标液2溶液；取标液2 的管路与标液2液面离开；标液2 的电磁阀打不开；活塞或管路接口漏气。
查看标液2试剂瓶中是否有溶液或进样管是否离液；当活塞向取标液2时用洗耳球鼓吹标液2管，查看标液2管电磁阀是否被打开或堵住；拧开注射泵与定量管之间的接口，用洗耳球鼓吹，查看密封性好坏。
定位报警
管壁出现污染
用功能测试中的清洗定量管这个功能重复清洗定量管直至高低光度计的信号恢复正常。

第八章 保修
上海博取仪器有限公司向用户保证，在发货后1年内如果产品由于材质或工艺出现任何问题，由博取仪器负责保修，除非产品说明书中有其它的说明。
如果在保修期内发现产品的缺陷问题，博取仪器也认可这个缺陷问题，博取仪器将负责对仪器进行维修、更换或退还货款（不包含运费和安装费）。在对仪器进行维修或更换后，用户只能按照原来仪器的购买时间享受保修服务。保修范围并不包括使用寿命较短的部件和易消耗品，比如标准溶液和管路等。
如需获取保修支持，请联系博取仪器或您的分销商。如果未从博取仪器获得授权，产品不能返回工厂。
保修限制
以下情况不在保修服务范围之内：
l 由于不可抗力、自然灾害、动乱或战争（包括宣布的或未经宣布的战争）、恐怖活动、城市冲突或政府行为引起的仪器损坏；
l 由于使用不当、不注意、不正确的安装和使用造成的仪器损坏；
l 由于未经博取仪器授权而对仪器进行维修引起的损坏；
l 未按照博取仪器的使用说明使用的仪器；
l 将仪器运回博取仪器需支付运输费用；
l 需要支付保修部件或仪器的加急运输费用；
l 如需进行现场维修，需支付交通费；
本保修涵盖了博取仪器对其产品的保修范围进行了明确界定。博取仪器不做任何含糊的保修承诺。
博取仪器 董杰 T：15221691673
