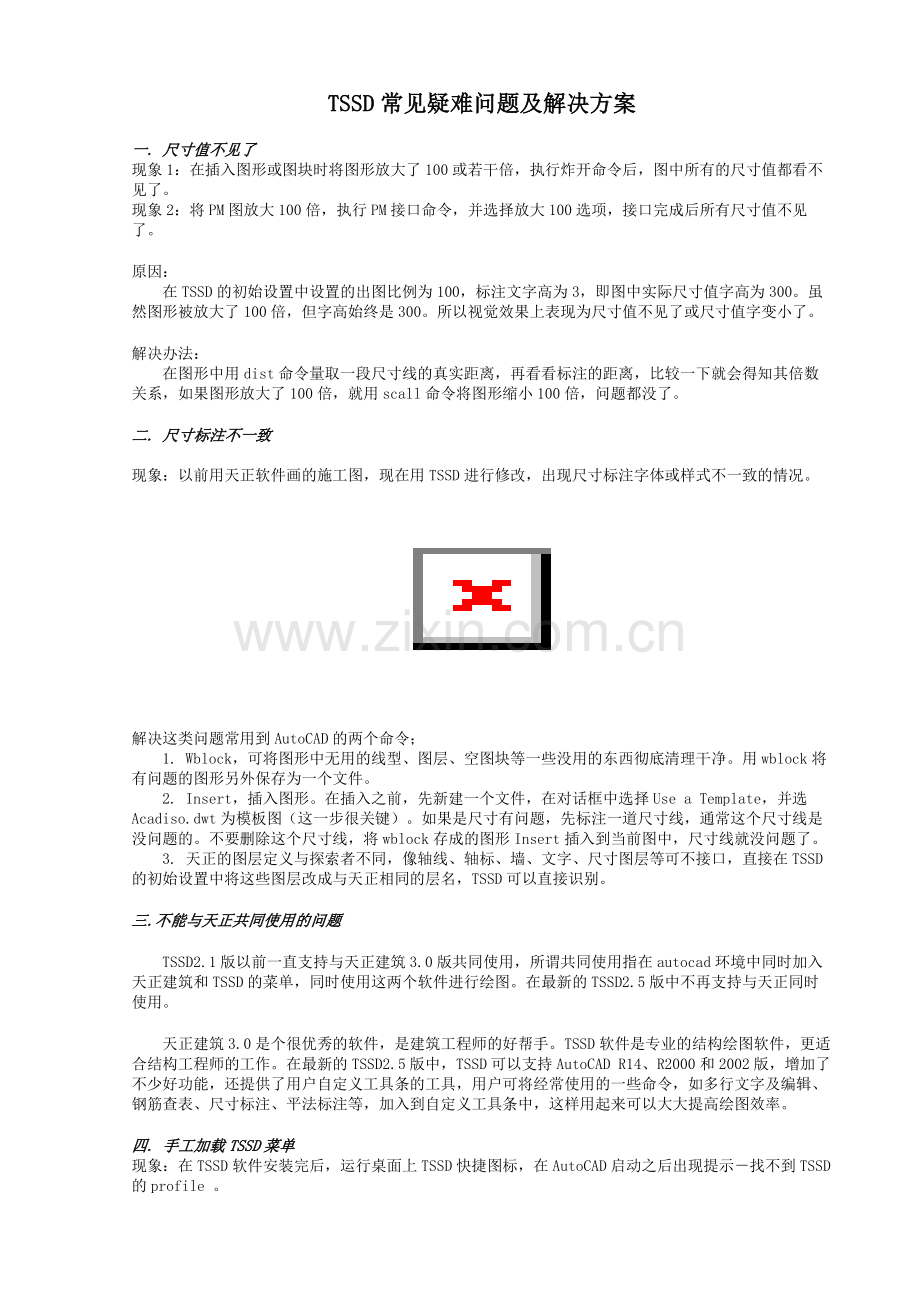

TSSD常见疑难问题及解决方案
一. 尺寸值不见了
现象1：在插入图形或图块时将图形放大了100或若干倍，执行炸开命令后，图中所有的尺寸值都看不见了。
现象2：将PM图放大100倍，执行PM接口命令，并选择放大100选项，接口完成后所有尺寸值不见了。
原因：
　　在TSSD的初始设置中设置的出图比例为100，标注文字高为3，即图中实际尺寸值字高为300。虽然图形被放大了100倍，但字高始终是300。所以视觉效果上表现为尺寸值不见了或尺寸值字变小了。
解决办法：
　　在图形中用dist命令量取一段尺寸线的真实距离，再看看标注的距离，比较一下就会得知其倍数关系，如果图形放大了100倍，就用scall命令将图形缩小100倍，问题都没了。
二. 尺寸标注不一致

现象：以前用天正软件画的施工图，现在用TSSD进行修改，出现尺寸标注字体或样式不一致的情况。

解决这类问题常用到AutoCAD的两个命令；
　　1. Wblock，可将图形中无用的线型、图层、空图块等一些没用的东西彻底清理干净。用wblock将有问题的图形另外保存为一个文件。
　　2. Insert，插入图形。在插入之前，先新建一个文件，在对话框中选择Use a Template，并选Acadiso.dwt为模板图（这一步很关键）。如果是尺寸有问题，先标注一道尺寸线，通常这个尺寸线是没问题的。不要删除这个尺寸线，将wblock存成的图形Insert插入到当前图中，尺寸线就没问题了。
　　3. 天正的图层定义与探索者不同，像轴线、轴标、墙、文字、尺寸图层等可不接口，直接在TSSD的初始设置中将这些图层改成与天正相同的层名，TSSD可以直接识别。
三.不能与天正共同使用的问题
　　TSSD2.1版以前一直支持与天正建筑3.0版共同使用，所谓共同使用指在autocad环境中同时加入天正建筑和TSSD的菜单，同时使用这两个软件进行绘图。在最新的TSSD2.5版中不再支持与天正同时使用。
　　天正建筑3.0是个很优秀的软件，是建筑工程师的好帮手。TSSD软件是专业的结构绘图软件，更适合结构工程师的工作。在最新的TSSD2.5版中，TSSD可以支持AutoCAD R14、R2000和2002版，增加了不少好功能，还提供了用户自定义工具条的工具，用户可将经常使用的一些命令，如多行文字及编辑、钢筋查表、尺寸标注、平法标注等，加入到自定义工具条中，这样用起来可以大大提高绘图效率。
四. 手工加载TSSD菜单
现象：在TSSD软件安装完后，运行桌面上TSSD快捷图标，在AutoCAD启动之后出现提示－找不到TSSD的profile 。

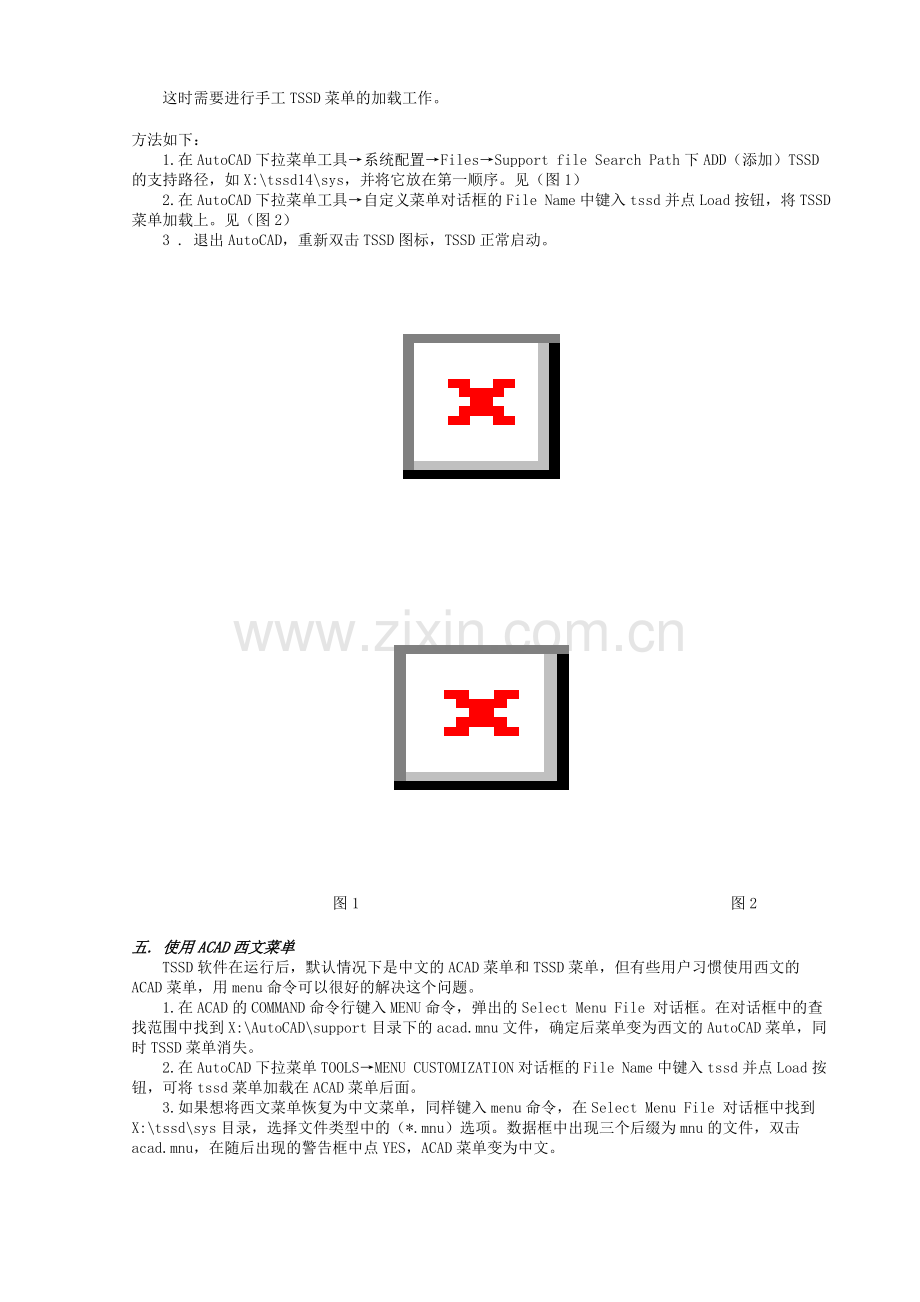

　　这时需要进行手工TSSD菜单的加载工作。
方法如下：
　　1.在AutoCAD下拉菜单工具→系统配置→Files→Support file Search Path下ADD（添加）TSSD的支持路径，如X:\tssd14\sys，并将它放在第一顺序。见（图1）
　　2.在AutoCAD下拉菜单工具→自定义菜单对话框的File Name中键入tssd并点Load按钮，将TSSD菜单加载上。见（图2）
　　3 . 退出AutoCAD，重新双击TSSD图标，TSSD正常启动。

　　　　　　　　　　　　　图1　　　　　　　　　　　　　　　　　　　　　　　　图2

五. 使用ACAD西文菜单
　　TSSD软件在运行后，默认情况下是中文的ACAD菜单和TSSD菜单，但有些用户习惯使用西文的ACAD菜单，用menu命令可以很好的解决这个问题。
　　1.在ACAD的COMMAND命令行键入MENU命令，弹出的Select Menu File 对话框。在对话框中的查找范围中找到X:\AutoCAD\support目录下的acad.mnu文件，确定后菜单变为西文的AutoCAD菜单，同时TSSD菜单消失。
　　2.在AutoCAD下拉菜单TOOLS→MENU CUSTOMIZATION对话框的File Name中键入tssd并点Load按钮，可将tssd菜单加载在ACAD菜单后面。
　　3.如果想将西文菜单恢复为中文菜单，同样键入menu命令，在Select Menu File 对话框中找到X:\tssd\sys目录，选择文件类型中的（*.mnu）选项。数据框中出现三个后缀为mnu的文件，双击acad.mnu，在随后出现的警告框中点YES，ACAD菜单变为中文。
六. TSSD字体编码规则
(一) TSSD的字体
探索者CAD软件提供3种字体分别为：
　　1. TSSDENG.SHX－单线字体，基于SIMPLEX.shx修改而成
　　2. TSSDENG2.SHX－双线字体，基于ROMAND.shx修改而成
　　3. TSSDCHN.SHX—中文大字体
　　这三个字体在TSSD软件在安装完成后，将自动拷贝到AUTOCAG R14的FONTS下。

(二) 特殊字符编码
在TSSD字体中定义了特殊字符，其具体编码如下：
编码
代表
编码
代表
％％130
一级钢符号
％％150
Ⅰ
％％131
二级钢符号
％％151
Ⅱ
％％132
三级钢符号
％％152
Ⅲ
％％133
四级钢符号
％％153
Ⅳ
％％134
特殊钢筋
％％154
Ⅴ
％％135
L型钢
％％155
Ⅵ
％％136
H型钢
％％156
Ⅶ
％％137
槽型钢
％％157
Ⅷ
％％138
工字钢
％％158
Ⅸ
％％140
上标文字开
％％159
Ⅹ
％％141
上标文字关
％％200
圆中有一个字符的特殊文字的开始，如①
％％142
下标文字开
％％201
圆中有一个字符的特殊文字的结束
％％143
下标文字关
％％202
圆中有二个字符的特殊文字的开始
％％144
文字放大1.25倍
％％203
圆中有二个字符的特殊文字的结束
％％145
文字缩小0.8倍
％％204
圆中有三个字符的特殊文字的开始
％％146
小于等于号≤
％％205
圆中有三个字符的特殊文字的结束
％％147
大于等于号≥
%%p
正负号±
％％u
带下划线字体
%%c
直径符号Φ
％％o
带上划线字体
％％d
温度符号C°

七. 执行copy、move命令后AutoCAD崩溃
　　如果用户使用的英文字体－如txt.shx，是在R12中编译的，则用记事本打开txt.shx后第一行文字为：
AutoCAD-86 shapes 1.1。

　　当用户在标注（dim）时使用了此种类型的字体，绘图时在执行copy、move会发生AutoCAD崩溃现象。可以这样试一下：
　　1）在「格式」\「文字样式」中定义一个新字体style1，使用R12的txt.shx;
　　2）在「格式」\「标注样式」中新建一个名为1的标注形式，「标注样式」中「Annotation」　　　　　　　\TEXT\Style中选style1。Save保存标注形式1；
　　3）用AutoCAD标注命令随便标注一段尺寸，并将这个尺寸copy几个；
　　4）点取TEXT命令，command行提示：
　　　　Justify/Style/<Start point>: 键入s
　　　　Style name (or ?) <STYLE1>: 键入standard
　　　　Justify/Style/<Start point>: 给出文字起点
　　　　Height <0>: 高度
　　　　Rotation angle <0>: 回车
　　　　Text: 随便输入几个文字，如eeee，回车
　　5)执行copy命令，选择“eeee”，打开osnap，将选择的“eeee”移动到复制的尺寸标注文字附近，当出现osnap的黄色标记后马上会弹出一个对话框，如下图：

6）探索者tssdeng.shx 是在R14中编译的，用记事本打开后前两行文字为：
　　　　AutoCAD-86 unifont 1.0
　　　　2 Tssd English Font from Simplex
　　使用探索者的字体不会出现死机问题。
八. 天正建筑软件图层规则
　　天正建筑软件Tch 3.5及其以下版本的图层定义文件为：layerdef.dat，存放在Tch的SYS目录下。其定义为：
　 中文含义
图层名称
图层颜色
轴线
DOTE
1
基线
BASE
5
轴标
AXIS
3
墙线
WALL
255
墙-1
WLL1
7
墙-2
WLL2
2
单墙
WALL1
2
柱子
COLUMN
7
门窗
WINDOW
2
阳台
BALCONY
6
楼梯
STAIR
2
地面
GROUND
2
屋顶
ROOF
4
梁板
FLOOR
2
檐口
EAVES
7
材质
3T_
7
色块
CLR_
7
标记
_SIGN_
7
中文含义
图层名称
图层颜色
标注
DIM
3
文字
TEXT
7
图框
TITLE
4
窗口
WINDW
7
填充
HATCH　　
7
洁具
LVTRY
6
面层
SURFACE
6
玻璃
GLASS
5
其它
OTHER
7
公共
PUB_
7
临时
TMP_
7
三维
3D_
7
立面
E_
4
剖面
S_
7
图纸
PW_
7
锁定
_LOCK_
7

　　有灰色底纹的文字是结构绘图时经常会涉及到的另外天正的文字、尺寸标注图层为组合名称，即文字为PUB_TEXT，标注为PUB_DIM。

九. 关于Explode、Xref、Xbind命令无效问题的解决方案
　　最近一段时间有一个基于LISP的病毒在不少设计院流传，致使一些用户计算机的CAD中Explode、Xref、Xbind命令无效，给大家的工作带来了不少麻烦。

　　现在我们将解决这个问题的方法告诉大家：
　　1. 点菜单开始→搜索→文件或文件夹；
　　2. 在要搜索的文件或文件夹名为数据框中输入：acad.lsp;acadapp.lsp；
　　3. 在包含文字数据框中输入：c:\explode；
　　4. 搜索范围选择：硬盘驱动器；
　　5. 点立即搜索按钮，在硬盘中搜出两个文件，将这两个文件删除。重新进入AutoCAD，原先的问题已经解决了。
十. 注册表错误
　　在TSSD软件安装快完成时，出现“注册表错误”的提示。出现这种情况通常是在Win2K WinNT WinXP操作系统的情况下，当前登录的用户是USER身份，限制了TSSD向注册表写信息导致。解决的办法是：以administrator、power user的身份登录，并安装TSSD软件。
十一. 对话框没有了
　　当想要open或new一张图时，没有出现相应的对话框，而是在命令行出现提示，如键入new命令：
　　Command: new
　　Enter template file (or . for none) <D:\soft\AutoCADR14\template\Acadiso.dwt>:
　　解决这个问题的办法是:在命令行键入filedia 命令，将默认值该为1。
　　Command: filedia
　　New value for FILEDIA <0>: 1
这时再键入new命令后，对话框就会出现。

十二. 制作图签
　　TSSD提供了绘制图框的命令，可以方便的插入各种规格的图框，同时还可以方便的输入图名、图号、工程名称等。但各个设计院的图框并不一样，如何能编制符合自己要求的图框呢？
　　TSSD的每个图框都是由框、会签栏、标签栏三部分组合而成。这三个组成部分分别以文件的形式存放在x:\tssd14\sys下。图签、会签的文件名是：
　　_TSBQ_H.dwg 横式图框标准标签栏
　　_TSBQ_V.DWG 立式图框标签栏
　　_TSBQ_T.DWG 通长图框标签栏
　　_TSHQ_H.dwg 横式图框会签栏
　　_TSHQ_V.dwg 立式图框会签栏
　　通常情况下，我们只要修改相应的图签栏或会签栏，就会得到自己想要的图框了。下面举例说明：
某用户想把TSSD中的图框标签栏换成下图所示的样式。

　　这样，每次插入的都是自己院的图框，并能同时输入工程名称、项目、图号、日期等。具体操作如下：
　　1.将标签文件打开，键入attdef命令，按下面过程操作。
　　　　Command: attdef
　　　　Attribute modes -- Invisible:N Constant:N Verify:N Preset:N
　　　　Enter (ICVP) to change, or press ENTER when done: 回车
　　　　Attribute tag: 键入“工程名称”
　　　　Attribute prompt: 键入“工程名称”
　　　　Default attribute value: 键入“住宅小区”
　　　　Justify/Style/<Start point>: 工程名称右侧栏中点取一点
　　　　Height <600>: 输入字高，如7
　　　　Rotation angle <0.0>: 回车
　　2.点Autocad 修改菜单下的属性命令，选取“工程名称”，出现下面所示对话框。修改对齐方式（Justily）为Middle。
