CAD机械制图教程制图基本知识

作者：佚名    文章来源：cad    点击数： 1522    更新时间：2008-5-4

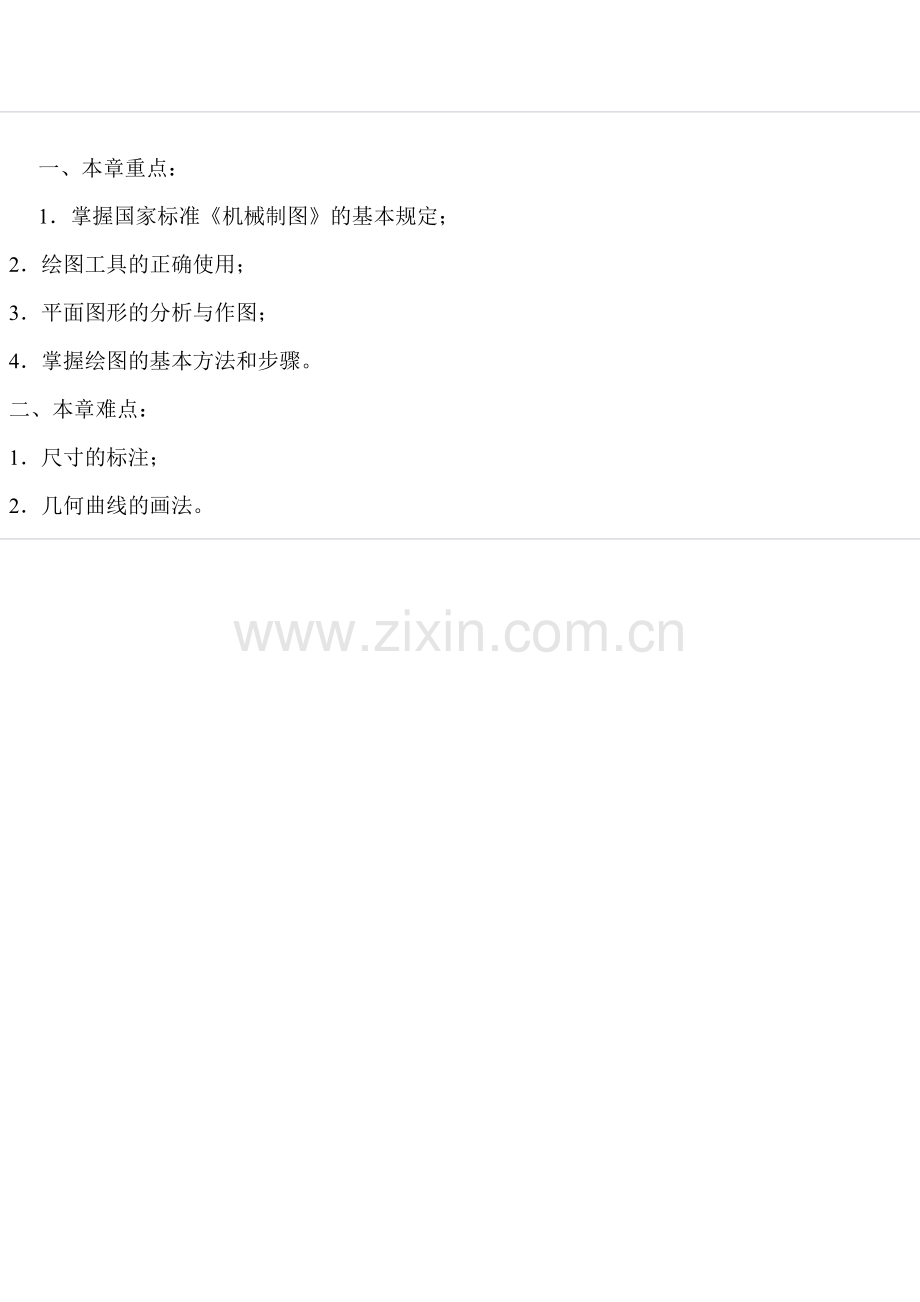

一、本章重点：
1．掌握国家标准《机械制图》的基本规定；
2．绘图工具的正确使用；
3．平面图形的分析与作图；
4．掌握绘图的基本方法和步骤。
二、本章难点：
1．尺寸的标注；
2．几何曲线的画法。

三、本章要求：
　　通过本章的学习，初步了解国家标准《机械制图》的基本规定，能够正确使用绘图工具。掌握几何图形的画法和绘图的步骤以及徒手绘图的一般方法。
四、本章内容：
§ 1-1国家标准《机械制图》的基本规定
一、图纸幅面及格式 （ GB/14689-93）
1．图纸幅面
　　图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用 A0 、 A1 、 A2 、 A3 、 A4 五种规格尺寸。
　　 A1 是 A0 的一半，（以长边对折裁开），其余后一号是前一号幅面的一半，一张 A0 图纸可裁 2× n 张 n 号图纸。绘图时图纸可以横放或竖放。
2．图框格式
　　图纸上限定绘图区域的结框称为图框。在图纸上用粗实线画出图框。如下图。

图框格式
3．标题栏
　　标题栏是由名称、代号区、签字区、更改区和其它区域组成的栏目。标题栏的基本要求、内容、尺寸和格式在国家标准 GB/T10609.1 — 1989 《技术制图 标题栏》中有详细规定。各单位亦有自己的格式。
　　 标题栏位于图纸右下角，底边与下图框线重合，右边与右图框线重合。如上图。
二、比例 (GB/14960-1993)
　　比例：图中机件要素的线性尺寸与实际尺寸之比。绘图时尽量采用 1 ： 1 的比例。国标 GB/T14690 — 1993 《技术制图 比例》中对比例的选用作了规定。同一张图纸上，各图比例相同时，在标题栏中标注即可，采用不同的比例时，应分别标注。
三、字体 (GB/14961-1993)
　　图样中书写的汉字、数字、字母必须做到：字体端正、笔划清楚、排列整齐、间隔均匀。字体的书写成长仿宋体，并采用国家正式公布的简化字。

四、图线 (GB/17450-1998)
1 ．图线型式及应用
机件的图样是用各种不同粗细和型式的图线画成的。不同的线型有不同的用途，
2 ．图线的画法
图线的画法见下图图线在相交、相切处的画法。

正确 错误
五、尺寸标注 (GB4458.4-84 与 GB/16675.2-1996)
1 ．尺寸标注的基本规定
（ 1 ）机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
（ 2 ）图样中的尺寸以 1 毫米为单位时，不需标注计量单位的代号或名称，若采取其他单位，则必须标注。
（ 3 ）图样中所注的尺寸，为该图样的最后完工尺寸。
（ 4 ）机件上的每一个尺寸，一般只标注一次，并应标在反映该结构最清晰的图形上。

2 ．尺寸的组成
标注完整的尺寸应具有尺寸界线、尺寸线、尺寸数字及表示尺寸终端的箭头或斜线。如下图。

尺寸的组成及标注
3 ．各类尺寸的注法
线性尺寸、圆及圆弧尺寸、角度、弧度尺寸、曲线尺寸、简化注法。
