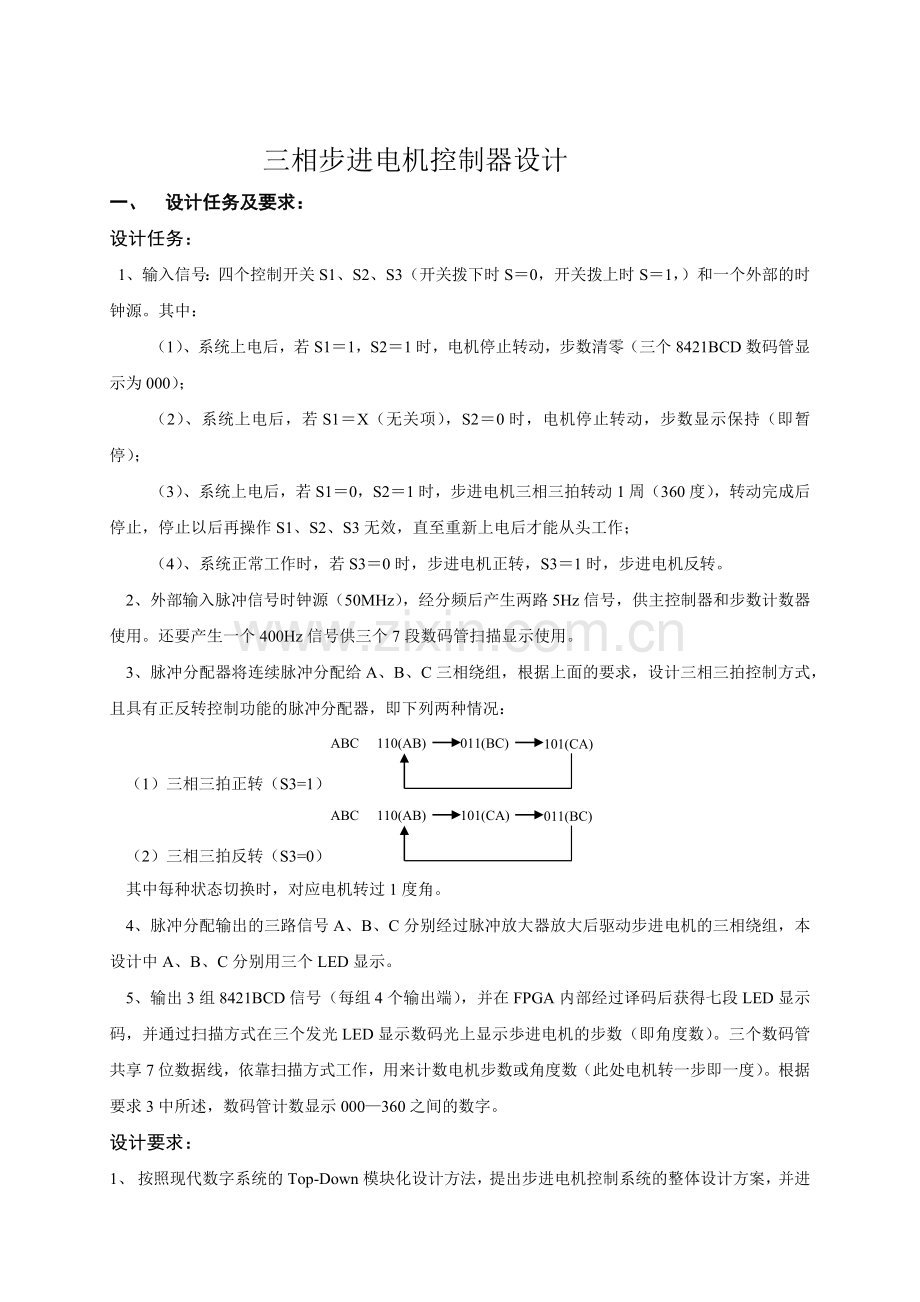

三相步进电机控制器设计
一、 设计任务及要求：
设计任务：
1、输入信号：四个控制开关S1、S2、S3（开关拨下时S＝0，开关拨上时S＝1，）和一个外部的时钟源。其中：
（1）、系统上电后，若S1＝1，S2＝1时，电机停止转动，步数清零（三个8421BCD数码管显示为000）；
（2）、系统上电后，若S1＝X（无关项），S2＝0时，电机停止转动，步数显示保持（即暂停）；
（3）、系统上电后，若S1＝0，S2＝1时，步进电机三相三拍转动1周（360度），转动完成后停止，停止以后再操作S1、S2、S3无效，直至重新上电后才能从头工作；
（4）、系统正常工作时，若S3＝0时，步进电机正转，S3＝1时，步进电机反转。
2、外部输入脉冲信号时钟源（50MHz），经分频后产生两路5Hz信号，供主控制器和步数计数器使用。还要产生一个400Hz信号供三个7段数码管扫描显示使用。
3、脉冲分配器将连续脉冲分配给A、B、C三相绕组，根据上面的要求，设计三相三拍控制方式，且具有正反转控制功能的脉冲分配器，即下列两种情况：
（1）三相三拍正转（S3=1）ABC
110(AB)
011(BC)
101(CA)

（2）三相三拍反转（S3=0）ABC
110(AB)
101(CA)
011(BC)

其中每种状态切换时，对应电机转过1度角。
4、脉冲分配输出的三路信号A、B、C分别经过脉冲放大器放大后驱动步进电机的三相绕组，本设计中A、B、C分别用三个LED显示。
5、输出3组8421BCD信号（每组4个输出端），并在FPGA内部经过译码后获得七段LED显示码，并通过扫描方式在三个发光LED显示数码光上显示歩进电机的步数（即角度数）。三个数码管共享7位数据线，依靠扫描方式工作，用来计数电机步数或角度数（此处电机转一步即一度）。根据要求3中所述，数码管计数显示000—360之间的数字。
设计要求：
1、 按照现代数字系统的Top-Down模块化设计方法，提出步进电机控制系统的整体设计方案，并进行正确的功能划分，分别提出并实现主控制器、分频器、步数计数器、扫描显示译码模块等四部分模块化子系统的设计方案。
2、 在Quartus的EDA设计环境中，采用原理图和Verilog语言混合输入的方法，完成系统的顶层设计、各子系统的模块化设计。分别完成各个基于Verilog语言实现的子模块（包括分频器、步数计数器、主控制器、扫描显示译码四部分）的逻辑功能仿真，并对顶层设计进行功能和时序仿真。
3、 在2步的基础上，采用Altera公司的CPLD器件EP1C12F324C8对顶层设计进行适配（Fit Design），生成下载文件。
4、 采用DownLoad软件将设计的JED文件烧录到试验板的芯片上，实际测试。
二、设计原理与方案：
（一）、顶层设计方案：

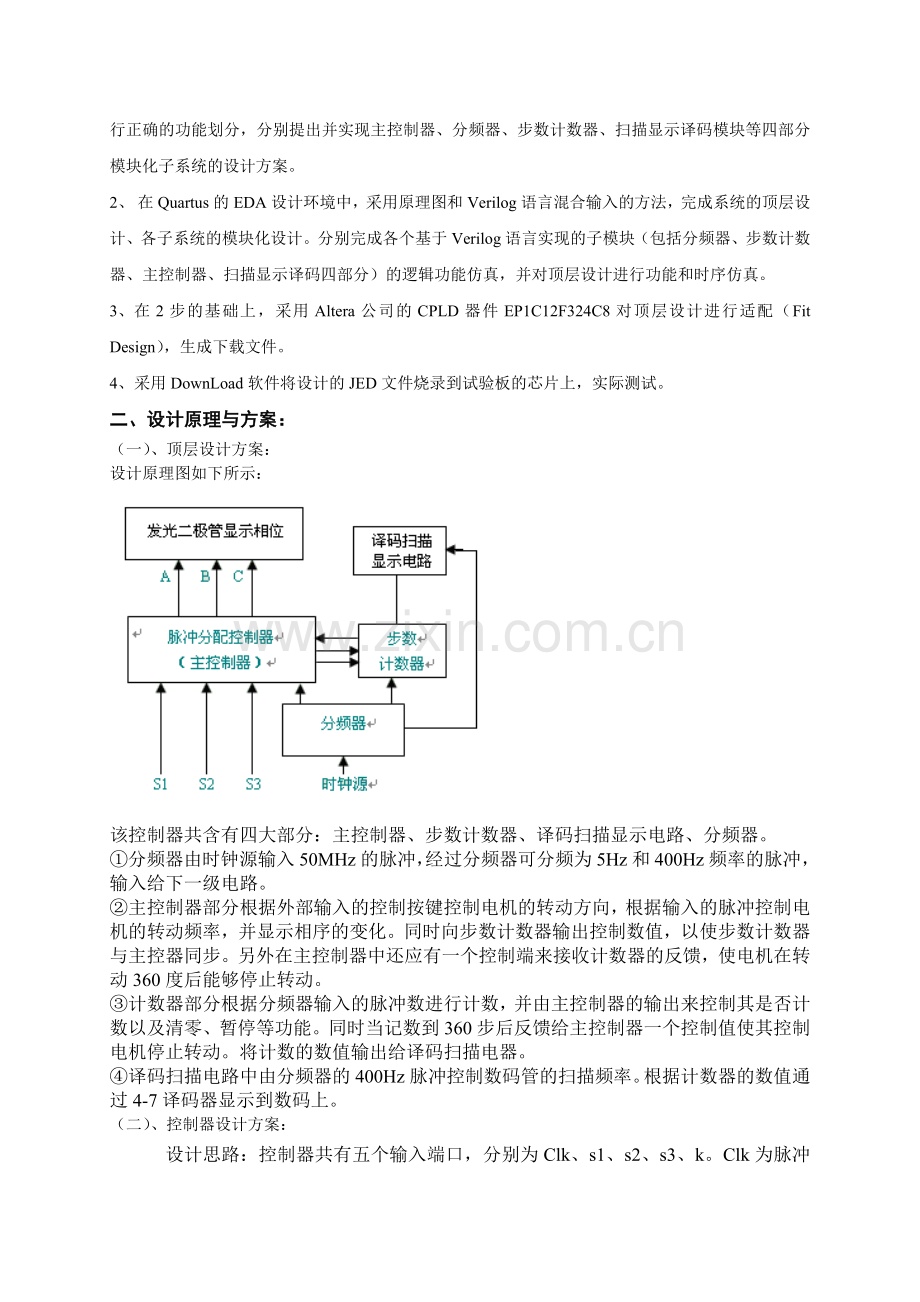

设计原理图如下所示：

该控制器共含有四大部分：主控制器、步数计数器、译码扫描显示电路、分频器。
①分频器由时钟源输入50MHz的脉冲，经过分频器可分频为5Hz和400Hz频率的脉冲，输入给下一级电路。
②主控制器部分根据外部输入的控制按键控制电机的转动方向，根据输入的脉冲控制电机的转动频率，并显示相序的变化。同时向步数计数器输出控制数值，以使步数计数器与主控器同步。另外在主控制器中还应有一个控制端来接收计数器的反馈，使电机在转动360度后能够停止转动。
③计数器部分根据分频器输入的脉冲数进行计数，并由主控制器的输出来控制其是否计数以及清零、暂停等功能。同时当记数到360步后反馈给主控制器一个控制值使其控制电机停止转动。将计数的数值输出给译码扫描电器。
④译码扫描电路中由分频器的400Hz脉冲控制数码管的扫描频率。根据计数器的数值通过4-7译码器显示到数码上。
（二）、控制器设计方案：
设计思路：控制器共有五个输入端口，分别为Clk、s1、s2、s3、k。Clk为脉冲输入端口。Clk为输入脉冲，为5Hz，由分频器输入。k为计数器的返回值，在步数达到360时，该值有效，电机停转。s1、s2、s3为三个控制键的输入在不同的情况下执行不同的动作，如下：
（1）、系统上电后，若S1＝1，S2＝1时，电机停止转动，步数清零;
（2）、系统上电后，若S1＝X（无关项），S2＝0时，电机停止转动，步数显示保持（即暂停）；
（3）、系统上电后，若S1＝0，S2＝1时，步进电机三相三拍转动1周（360度），转动完成后停止，停止以后再操作S1、S2、S3无效，直至重新上电后才能从头工作；
（4）、系统正常工作时，若S3＝0时，步进电机正转，S3＝1时，步进电机反转。
控制器共有四个输出端口，分别为xiang、key1、key2、key3。 key1、key2、key3控制计数器与电机同步计数和清零。xiang为三个相位的输出。
主控器程序如下：
module kongzhiqi(clk,s1,s2,s3,k,xiang,key1,key2,key3);
input clk,s1,s2,s3,k;
output [2:0]xiang;
output key1,key2, key3;
reg key1,key2;
reg [2:0]xiang;
reg [2:0]state;
reg[1:0]i=2'd0;
always @(posedge clk )
begin if(s1==1 && s2==1)
begin key1<=1'b0;key2<=1'b0; end
else if(s1==1 && s2==0)
begin key1<=1'b1;key2<=1'b0; end
else if(s1==0 && s2==0)
begin key1<=1'b1;key2<=1'b0; end
else if(s1==0 && s2==1) begin
if(k==1)
begin key1<=1'b1;key2<=1'b1; xiang=xiang;end
else begin
i=(i==2'd3)? 0:(i+2'd1);
case(i)
2'd0: begin key1<=1'b1;key2<=1'b1;xiang=3'b110;end
2'd1: begin key1<=1'b1;key2<=1'b1;xiang=(s3==1'd0)? 3'b011:3'b101; end
2'd2: begin key1<=1'b1;key2<=1'b1;xiang=(s3==1'd0)? 3'b101:3'b011; end
endcase
end
end
end
assign key3=s3;
endmodule
分频器程序如下：
module fenpin(Clk,pin5,pin400
)；
input Clk;
output pin5;
output pin400;
reg [31:0] Cout1;
reg [31:0] Cout2;
reg Clk_En1;
reg Clk_En2;
always @(posedge Clk )
begin
Cout1 <= (Cout1 == 32'd10000_000) ? 32'd0 : (Cout1 + 32'd1);
Clk_En1 <= (Cout1 == 32'd10000_000) ? 1'd1 : 1'd0;
end
always @(posedge Clk )
begin
Cout2 <= (Cout2 == 32'd125_000) ? 32'd0 : (Cout2 + 32'd1);
Clk_En2 <= (Cout2 == 32'd125_000) ? 1'd1 : 1'd0;
end
assign pin400=Clk_En2;
assign pin5=Clk_En1;
endmodule
（三）、受控器设计方案：
受控器有步数计数器和译码扫描器两个。
（1）、步数计数器由主控器控制，有四个输入端，分别为Clk、key1、key2、key3。Clk为输入脉冲，为5Hz，由分频器输入，与主控器同频。key1、key2、key3为三个控制键的输入在不同的情况下执行不同的动作，如下：
①、key1=0，key2=0或key2=1时，步数为零；
②、key1=1， key2=1时，步数在脉冲上升沿时加一；
③、key1=1， key2=0时，步数保持上一次的数值；
在程序中，添加变量w1、w2，判断key3的值是否与上次的不同，不同则说明电机转向改变，执行步数清零，重新计数。输出变量k，当计数达到360步时，添加if语句使k值会由原来的0变为1，计数停止，并且根据k值为1使计数在此后都不计数。
步数计数器有四个输出端，分别为bushu1、bushu2、bushu3，k。bushu1、bushu2、bushu3为步数的8421BCD码，每一个数都是一个4位的二进制数，输出给译码扫描器。k就是反馈到主控器中的变量。
（2）、译码扫描器由步数计数器控制，有四个输入端，分别为Clk，bushu1、bushu2、bushu3。bushu1、bushu2、bushu3由步数计数器输入，经过4-7译码器后将译码后的7位二进制数赋值给7位的数码管。Clk由分频器产生，经过再分频后，对应输出端的del，对8个数码管进行扫描，使每个管显示不同数值。
译码扫描器有两个输入端shumaguan，del。shumaguan为7位数值对应电路板上的数码管的7段显示。del端对应电路板上的3-8译码器的3个输入端，对数码管扫描。
步数计数器程序如下：
module jishu(Clk,key1,key2,key3,bushu1,bushu2,bushu3,k
);
input Clk,key1,key2,key3;
output k;
output [3:0]bushu1;
output [3:0]bushu2;
output [3:0]bushu3;
reg w1, w2,k;
reg [3:0]bushu1;
reg [3:0]bushu2;
reg [3:0]bushu3;
always @(posedge Clk )
begin
w2=key3;
if(w2!=w1)
begin bushu1=4'b0000;bushu2=4'b0000;bushu3=4'b0000; end
begin if(bushu1!=4'b0||bushu2!=4'd6||bushu3!=4'd3)
if(k==0)
begin k=0;
case(key1)
1'b0: begin case(key2)
1'b0: begin bushu1=4'b0000;bushu2=4'b0000;bushu3=4'b0000;end
1'b1: begin bushu1=4'b0000;bushu2=4'b0000;bushu3=4'b0000;end
endcase
end
1'b1: begin
if(key2==1'b1)
begin bushu1 =(bushu1==4'b1001)? 4'b0:(bushu1+4'b1);
if(bushu1==4'b0)
bushu2 =(bushu2==4'b1001)? 4'b0:(bushu2+4'b1);
if(bushu2==4'b0 && bushu1==4'b0)
bushu3 =bushu3+4'b1;
w1=key3;
end
else begin bushu1=bushu1;bushu2=bushu2;bushu3=bushu3;end
end
endcase
end
if(bushu1==4'b0 && bushu2==4'd6 && bushu3==4'd3)
begin bushu1=4'b0000;bushu2=4'b0110;bushu3=4'b0011;k<=1'b1;end
end
end
endmodule
译码扫描器程序如下：
module yima(Clk,shumaguan,bushu1,bushu2,bushu3,del );
input Clk;
input [3:0]bushu1;
input [3:0]bushu2;
input [3:0]bushu3;
output [2:0]del;
output [6:0]shumaguan;
reg [6:0]shuzhi;
reg [2:0]i;
always @(posedge Clk )
begin
i<= (i==3'b010)? 3'b0 : (i+3'b001);
end
always @(i)
case(i)
3'b000: case(bushu1)
4'b0000: shuzhi <= 7'b0111_111;
4'b0001: shuzhi <= 7'b0000_110;
4'b0010: shuzhi <= 7'b1011_011;
4'b0011: shuzhi <= 7'b1001_111;
4'b0100: shuzhi <= 7'b1100_110;
4'b0101: shuzhi <= 7'b1101_101;
4'b0110: shuzhi <= 7'b1111_101;
4'b0111: shuzhi <= 7'b0000_111;
4'b1000: shuzhi <= 7'b1111_111;
4'b1001: shuzhi <= 7'b1101_111;
endcase
3'b001: case(bushu2)
4'b0000: shuzhi <= 7'b0111_111;
4'b0001: shuzhi <= 7'b0000_110;
4'b0010: shuzhi <= 7'b1011_011;
4'b0011: shuzhi <= 7'b1001_111;
4'b0100: shuzhi <= 7'b1100_110;
4'b0101: shuzhi <= 7'b1101_101;
4'b0110: shuzhi <= 7'b1111_101;
4'b0111: shuzhi <= 7'b0000_111;
4'b1000: shuzhi <= 7'b1111_111;
4'b1001: shuzhi <= 7'b1101_111;
endcase
3'b010:case(bushu3)
4'b0000: shuzhi <= 7'b0111_111;
4'b0001: shuzhi <= 7'b0000_110;
4'b0010: shuzhi <= 7'b1011_011;
4'b0011: shuzhi <= 7'b1001_111;
default: shuzhi <= 7'b0000_000;
endcase
default: shuzhi <=7'b0111111;
endcase
assign shumaguan=shuzhi;
assign del=i;
endmodule
三、电路设计、仿真与实现：
（一）、顶层设计实现：
顶层电路图如下：
图1.1 顶层电路图
总程序的RTL视图：

图1.2 顶层电路RTL视图
总程序的technology 视图：

图1.3 顶层电路technology视图
总程序仿真波形如下：

图2.1 总程序仿真波形1
该波形为s1为0，s2为1，s3为0时产生的，相序显示为正转，数码管计数并且到360后停止计数保持。
（二）、控制器设计实现：
分频器的RTL视图

图1.4 分频器的RTL视图
主控制器的RTL视图

图1.5 主控制器的RTL视图
主控器的technology 视图

图1.6 主控器的technology 视图
主控制器的仿真波形

图2.2 主控制器的仿真波形1
该波形为s1为0，s2为1，s3为0时的主控制器波形，相序显示为正转，当k变为1是相序保持。
（三）、受控器设计实现：
步数计数器的RTL视图

图1.7 步数计数器的RTL视图
步数计数器的仿真波形：

图2.3 步数计数器的仿真波形
该波形为key1为1，key2为1时，步数计数，当key3变为1时，步数清零重新计步。
译码扫描器的RTL视图

图1.8 译码扫描器的RTL视图

（四）、Fit Design 结果；实际DownLoad及测试结果。
程序下载到电路板上，结果符合要求。
当对按键无操作时，数码管显示0，相序灯前两个亮。
当按下s1时，数码管从0开始计数，相序按反向顺序闪亮。此时按下s2计数保持，相序保持。
当数码管计到360时，计数停止，相序停止。
当按下s1和s3时，数码管同上，相序顺序按正向闪亮，
当按下s1后一段时间，再按s3时，计数器会清零重新计数。表示转向发生变化。
四、分析与讨论：
