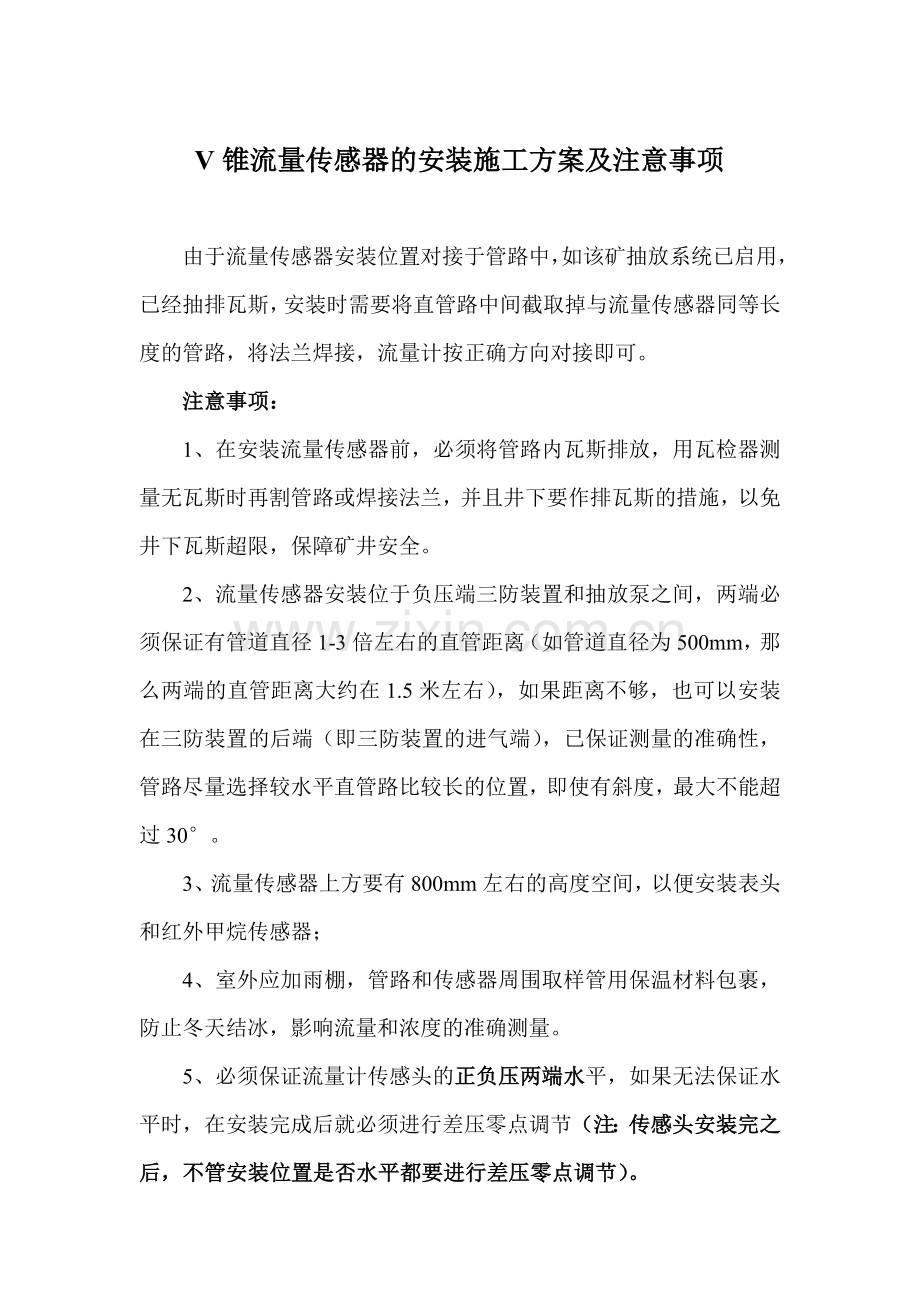

V锥流量传感器的安装施工方案及注意事项由于流量传感器安装位置对接于管路中，如该矿抽放系统已启用，已经抽排瓦斯，安装时需要将直管路中间截取掉与流量传感器同等长度的管路，将法兰焊接，流量计按正确方向对接即可。注意事项：1、在安装流量传感器前，必须将管路内瓦斯排放，用瓦检器测量无瓦斯时再割管路或焊接法兰，并且井下要作排瓦斯的措施，以免井下瓦斯超限，保障矿井安全。2、流量传感器安装位于负压端三防装置和抽放泵之间，两端必须保证有管道直径1-3倍左右的直管距离（如管道直径为500mm，那么两端的直管距离大约在1.5米左右），如果距离不够，也可以安装在三防装置的后端（即三防装置的进气端），已保证测量的准确性管路尽量选择较水平直管路比较长的位置，即使有斜度，最大不能超过30。3、流量传感器上方要有800mm左右的高度空间，以便安装表头和红外甲烷传感器；4、室外应加雨棚，管路和传感器周围取样管用保温材料包裹，防止冬天结冰，影响流量和浓度的准确测量。5、必须保证流量计传感头的正负压两端水平，如果无法保证水平时，在安装完成后就必须进行差压零点调节（注：传感头安装完之后，不管安装位置是否水平都要进行差压零点调节）。6、流量计安装位置必须远离干扰场所，离抽放泵、电机、变频设备、发电机组等尽可能的远，同时流量计的通讯线必须采用屏蔽电缆，电缆的屏蔽层必须有效接地；电缆铺设时也远离干扰源，表头外壳需接地。7、流量传感器安装在负压端时，以下（红外和一体化结构图）中的铜管接头更换成塑料管头，即一体化的进气和出气都采用塑料管即可，连接塑料管时拉直，并将多余的剪掉，避免积水。8、安装一体化和红外传感器时，将一体化和红外传感器上所有有螺钉的地方再紧一遍，以防漏气，影响测量准确度。负压端安装示意图红外和一体化结构图重庆煤炭科学研究院 安装公司2010年7月27日
