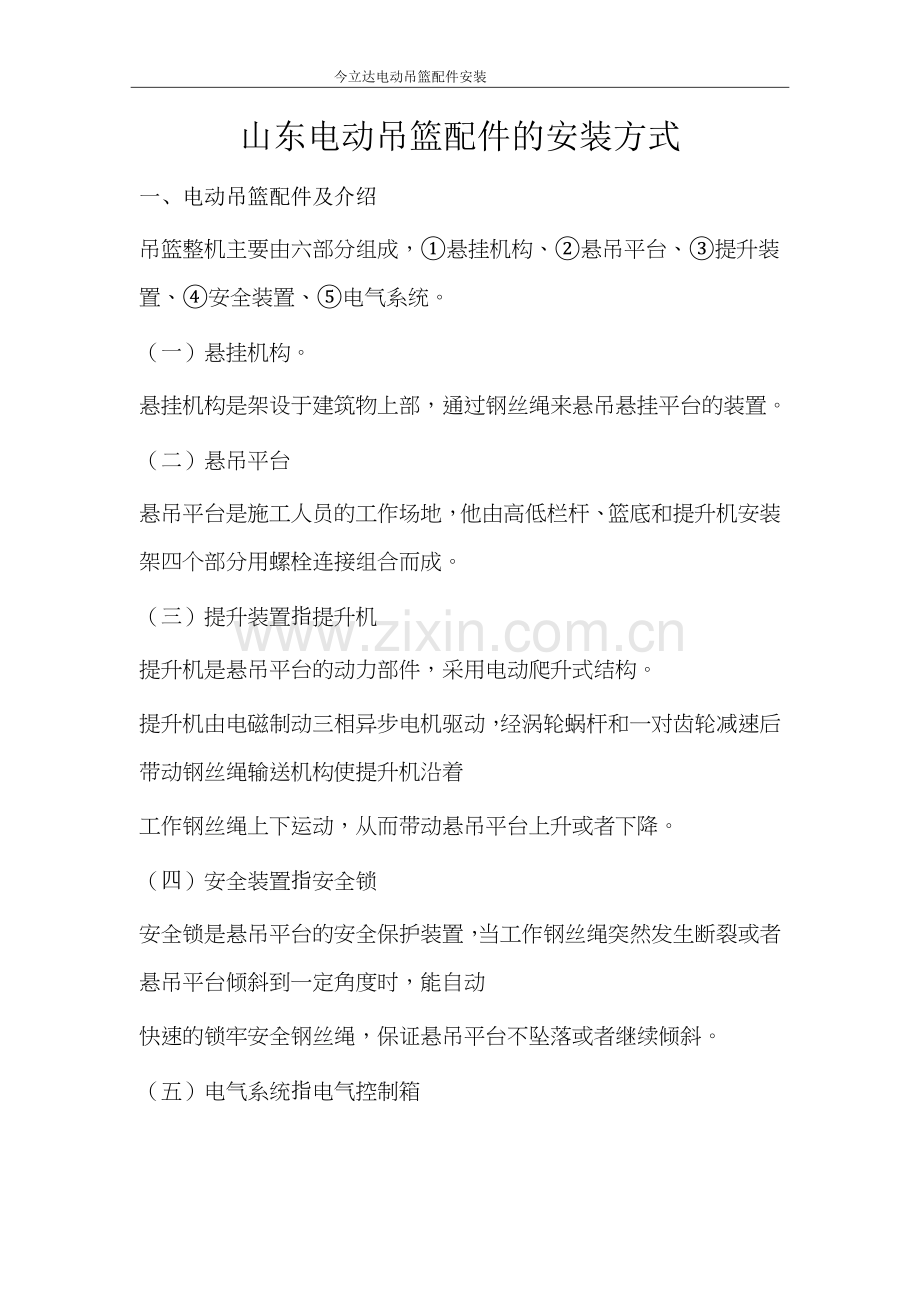

山东电动吊篮配件的安装方式
一、电动吊篮配件及介绍
吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。
（一）悬挂机构。
悬挂机构是架设于建筑物上部，通过钢丝绳来悬吊悬挂平台的装置。
（二）悬吊平台
悬吊平台是施工人员的工作场地，他由高低栏杆、篮底和提升机安装架四个部分用螺栓连接组合而成。
（三）提升装置指提升机
提升机是悬吊平台的动力部件，采用电动爬升式结构。
提升机由电磁制动三相异步电机驱动，经涡轮蜗杆和一对齿轮减速后带动钢丝绳输送机构使提升机沿着
工作钢丝绳上下运动，从而带动悬吊平台上升或者下降。
（四）安全装置指安全锁
​安全锁是悬吊平台的安全保护装置，当工作钢丝绳突然发生断裂或者悬吊平台倾斜到一定角度时，能自动
快速的锁牢安全钢丝绳，保证悬吊平台不坠落或者继续倾斜。
（五）电气系统指电气控制箱
电气控制箱是用来控制悬吊平台运动的部件，主要元件安装在一块绝缘板上，万能转向开关、电源指示灯、
启动按钮和紧急停机按钮装置箱板门板上。
二、电动吊篮配件的安装方式
1.悬挂机构的安装：

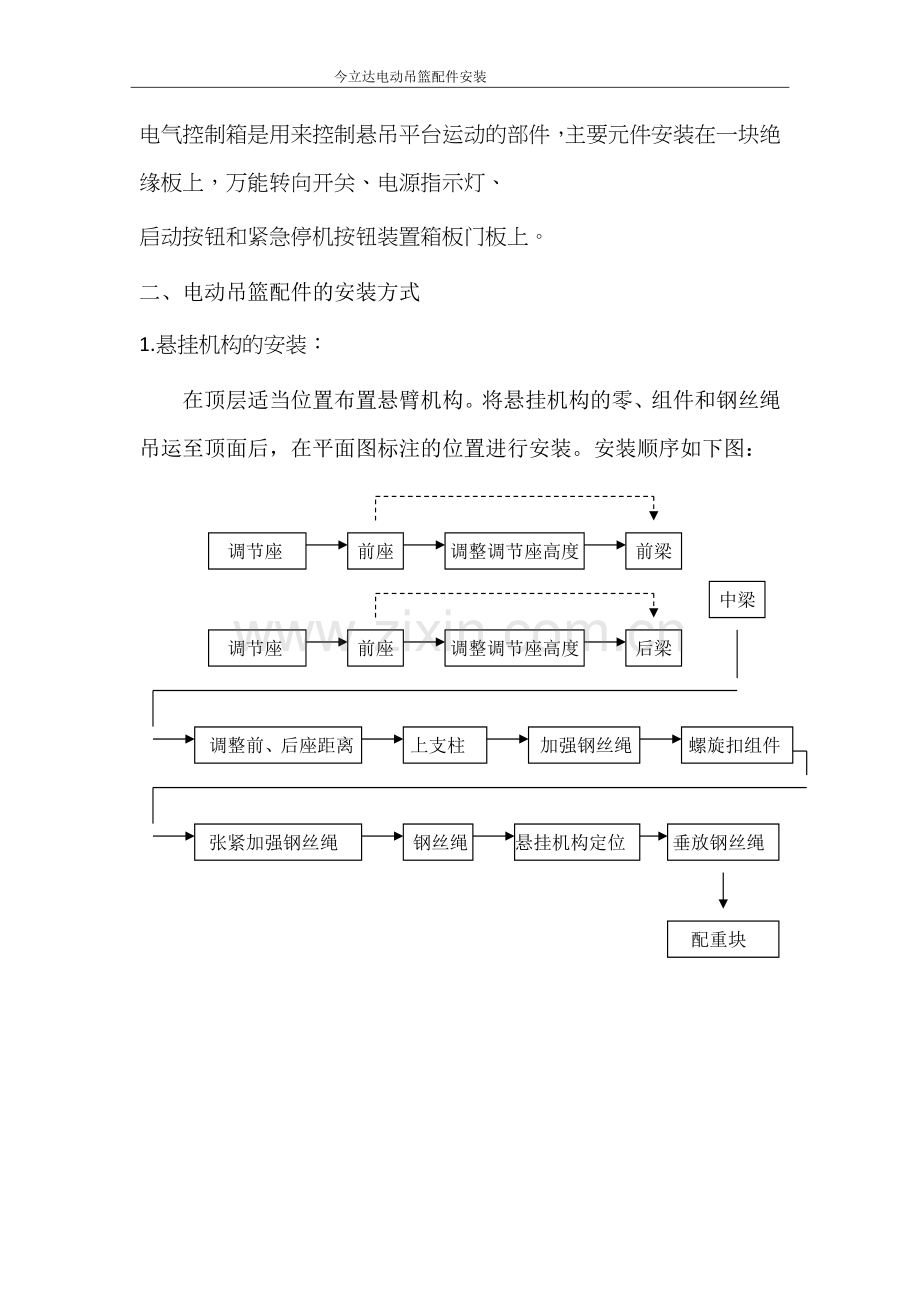

在顶层适当位置布置悬臂机构。将悬挂机构的零、组件和钢丝绳吊运至顶面后，在平面图标注的位置进行安装。安装顺序如下图：

调节座 前座 调整调节座高度 前梁
中梁
调节座 前座 调整调节座高度 后梁

调整前、后座距离 上支柱 加强钢丝绳 螺旋扣组件

张紧加强钢丝绳 钢丝绳 悬挂机构定位 垂放钢丝绳

配重块

安装及调整：
①安装地面选择水平面，遇有斜面时，在支撑下面用木板靠垫平，将前、后座用木楔楔紧固定。如安装面是防水保温层时，在前、后座下加垫5厘米厚木板，防止压坏防水保温层面。
②可调式悬挂支架的调节支座高度使前梁下侧面略高于女儿墙（或其它障碍物）高度，在可能情况下，在悬挂机构定位后，在前梁伸出端下侧面与女儿墙间加垫木块固定。
③前梁伸出端悬伸长度为1.3-1.5米。
④前、后座间距离在场地允许情况下，尽量调整至最大距离。
⑤两个支架间距离调整至前梁悬伸端点间距离比悬吊平台长度大3-5厘米。
⑥张紧加强钢丝绳时，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。
⑦装夹钢丝绳时，绳夹的数量是3个，U形开口在钢丝绳尾端对侧，且方向一致。绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳有少许拱起。
⑧垂放钢丝绳时，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑放。钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳仔细盘好扎紧。
⑨悬挂支架定位后，将前、后座脚轮用插销固定。
⑩配重块每块25公斤，将配重块均衡套置于后座的四根配重块安装杆上。配重块数量根据前梁悬伸长度、前后座间距离和悬吊载荷按下式计算确定（见下图）

配重示意图

配重块数： X≥a(w1+w2)/12.5b
式中：a ---前梁悬伸长度（毫米）
b ---前、后座间距离（毫米）
w1---悬吊平台总质量，包括悬吊平台、提升机、安全锁、电器箱、重锤、钢丝绳及1/2电缆质量之和（公斤）
w2---最大工作载荷（公斤）
2、悬吊平台的安装
悬吊平台的安装顺序：
前栏片 前栏片 前栏片

底 座 底 座 底 座 提升机安装架（前端）

后栏片 后栏片 后栏片
悬吊平台的安装、调整
① 选择平整的地坪做安装面。将底板垫高200mm以上平放，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。
② 将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。
③ 装成后均匀紧固全部连接螺栓。
④ 铝合金选调平台用特殊方型垫圈。安装图示如下：

3.安全锁及提升机的安装
安全锁和提升机分别安装于悬吊平台两端提升机安装架上的安全锁支架和提升机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。
提升机安装于悬吊平台内，安装时将提升机搬运至悬吊平台内，使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上。也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊入悬吊平台内进行安装。采用后一种方法安装时，须将提升机出绳口处稳妥垫空，并在钢丝绳露出出绳口时用手小心将绳引出，防止钢丝绳头部冲击地面而受损。
4.电器箱的安装
电器箱安装于悬吊平台中间部位的后（高）栏片上，电箱门朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上。
电器箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插件插头插入电箱下端的相应插座中（下限位行程开关安装在提升机安装架下部的安装板上）。
各航空插头分别插入电器箱下面对应的插座内，所有航空插头在接插过程中必须对准槽口，保证插接到位，以防止虚接损坏。确认无误后连接电源。
3.提升机、安全锁、电器箱的安装：
