发电机出线、中性点拆装.doc

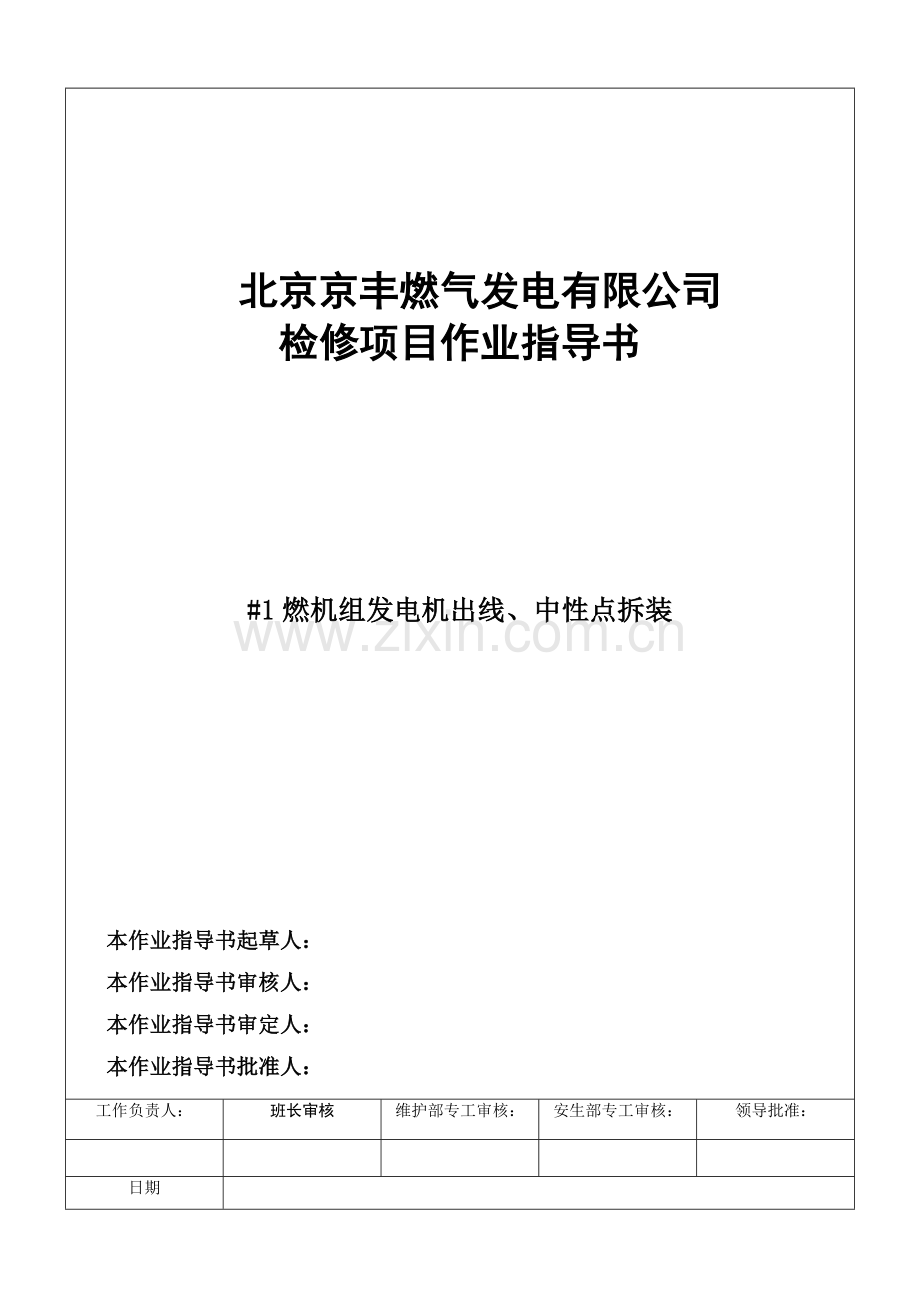

北京京丰燃气发电有限公司
检修项目作业指导书

#1燃机组发电机出线、中性点拆装

本作业指导书起草人：
本作业指导书审核人：
本作业指导书审定人：
本作业指导书批准人：

工作负责人：

班长审核
维护部专工审核：

安生部专工审核：

领导批准：

日期

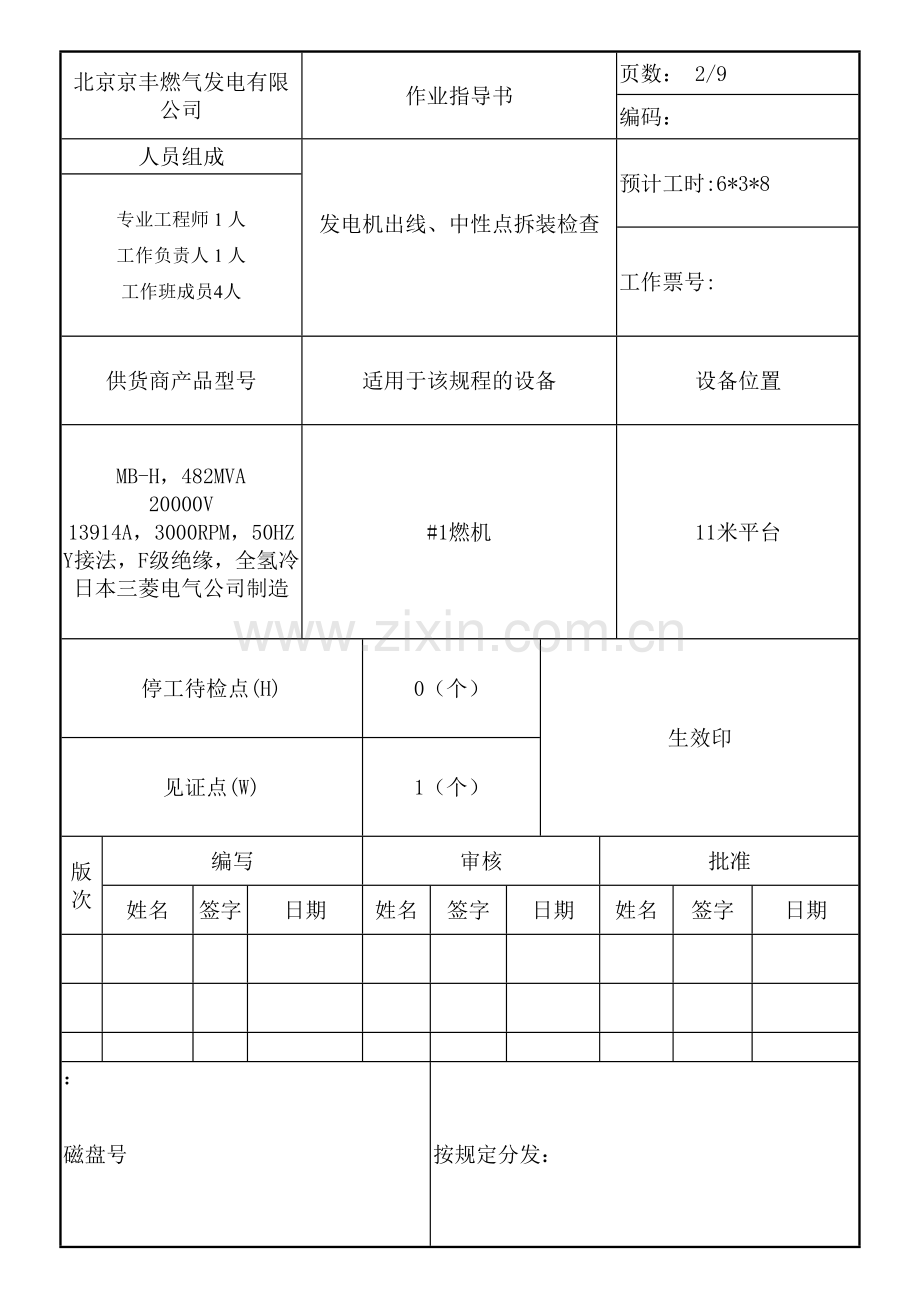

北京京丰燃气发电有限公司
作业指导书
页数： 2/9
编码：
人员组成
发电机出线、中性点拆装检查

预计工时:6*3*8
专业工程师1人
工作负责人1人
工作班成员4人
工作票号:
供货商产品型号
适用于该规程的设备
设备位置
MB-H，482MVA
20000V
13914A，3000RPM，50HZ
Y接法，F级绝缘，全氢冷
日本三菱电气公司制造
#1燃机
11米平台
停工待检点(H)
0（个）
生效印
见证点(W)
1（个）
版次
编写
审核
批准
姓名
签字
日期
姓名
签字
日期
姓名
签字
日期

：

磁盘号

按规定分发：

北京京丰燃气发电有限公司
作业指导书
页数：3/9
编码：
清单
编号
名 称
页数
备注
1
作业指导书
9

北京京丰燃气发电有限公司
作业指导书
编码：

页数：8/9
发电机出线、中性点拆装
工作负责人签字：
验收人签字：
签字日期：
签字日期：
若实测值超出允许范围或结果异常，必须报上一级领导

工序号
内 容

工序号
内 容
1
目的
5.4
现场准备
2
适用范围
6
检修工序
3
概述
6.1
拆除出线及中性点连接线
4
引用文件
6.2
清理、检查出线及中性点连接线
5
修前准备
6.3
恢复发电机出线及中性点软连接
5.1
安全措施及工作票
6.4
工作结束
5.2
备品备件
7
检修报告
5.3
工具准备

1 目的

1.1 规范检修行为，确保发电机出线、中性点拆装检修质量符合规定要求。
1.2 本检修程序为所有参加本项目的工作人员所必须遵循的质量保证程序。

2 适用范围

#1发电机组出线、中性点拆装的检修工作。

3 概述

3.1概述
本文件适用于发电机组出线、中性点常规拆装、检查，以及发电机电气试验时的出线、中性点拆装，在发电机组出线、中性点拆装期间要求及时封盖，防止异物进入，以及防止物品丢失

4 引用文件
《电业安全工作规程》
《燃机调试报告》
《三菱电机公司的培训资料》
《三菱电机公司的维修手册》
《燃机检修规程》
5 修前准备

5.1 安全措施及工作票
□ 5.1.1严格执行《电业工作安全措施》（电气部分和热力部分）
□ 5.1.2发电机转入检修状态，电源已隔离，地线已悬挂
□ 5.1.3为确保二次回路的正确性和机组的安全运行，电流互感器二次侧均视作“运行设备”，除规程要求外，一般不应触及
□ 5.1.2严格执行工作票管理制度,认真办理、检查、验证工作票。

5.2 备品备件
见表1：
名称
规格
单位
数量
出线软连接

只
5
中性点软连接

只
2

表1
5.3 工具
□ 常用工具箱 □ 导电膏 □ 力矩扳手
□ 行灯 □ 酒精 □ 白细布

5.4 现场准备
□ 5.4.1在发电机出线、中性点周围划出工作区
□ 5.4.2在出线及中性点处搭好脚手架

6 检修工序

6.1 拆除出线及中性点连接线
□ 6.1.1拆除出线仓所有面板固定螺栓，并用绳索将面板吊放到规定位置，防止脱落
□ 6.1.2拆除出线软连接上部固定螺栓，使软连接线与发电机分开
□ 6.1.3拆除中性点所有面板
□ 6.1.4拆除中性点软连接引线在A、C两相上的固定螺栓，使A、B、C三相隔开
□ 6.1.5拆除中性点与接地变压器连接线的固定螺栓

6.2 清理、检查出线及中性点连接线
□ 6.2.1用白细布沾酒精将所有软连接及接线板清理干净
□ 6.2.2检查软连接应无断股，接触面无烧伤，无凹凸
□ 6.2.3接线板应无烧伤、无裂纹、无变形
□ 6.2.4全部检修试验工作结束后，可以恢复发电机出线、中性点连接

6.3 恢复发电机出线及中性点软连接
□ 6.3.1在软连接及接线板平面涂一层导电膏
□ 6.3.2将发电机出线软连接分别接到接线板上，拧紧固定螺丝，并按标准力矩恢复
□ 6.3.3将发电机中性点软连接分别接到接线板上，拧紧固定螺丝，并按标准力矩恢复
□ 6.3.4恢复发电机中性点至接地变压器的连接线和固定螺栓
□ 6.3.5将出线仓及中性点仓清理干净，确认出线仓及中性点仓无遗留物

见 证 点W——1

□ 6.3.6装复出线仓面板
□ 6.3.7装复中性点仓面板

6.4 工作结束
□ 6.4.1清点工具，取走剩余材料
□ 6.4.2清理场地
□ 6.4.3交还工作票

７ 检修报告

7.1 工序6.3恢复发电机出线及中性点软连接
□ 确认出线仓和中性点仓内无任何遗留物

见 证 点W——1
签 字
日 期

签字日期：

北京京丰燃气发电有限公司
作业指导书
页数：9/9
编码：

发电机出线、中性点拆装
工作负责人签字：
签字日期：

检修情况简介：

使用测量工具（仪器）的编号：

更换备品备件及数量：

8. 工作报告
全面检查 □ 部分检查 □ 调整 □ 更换 □
检修 □ 坚固 □ 检查 □ 试验 □
执行程序，没有什么可报告 □
签字日期：
工作负责人签字：
