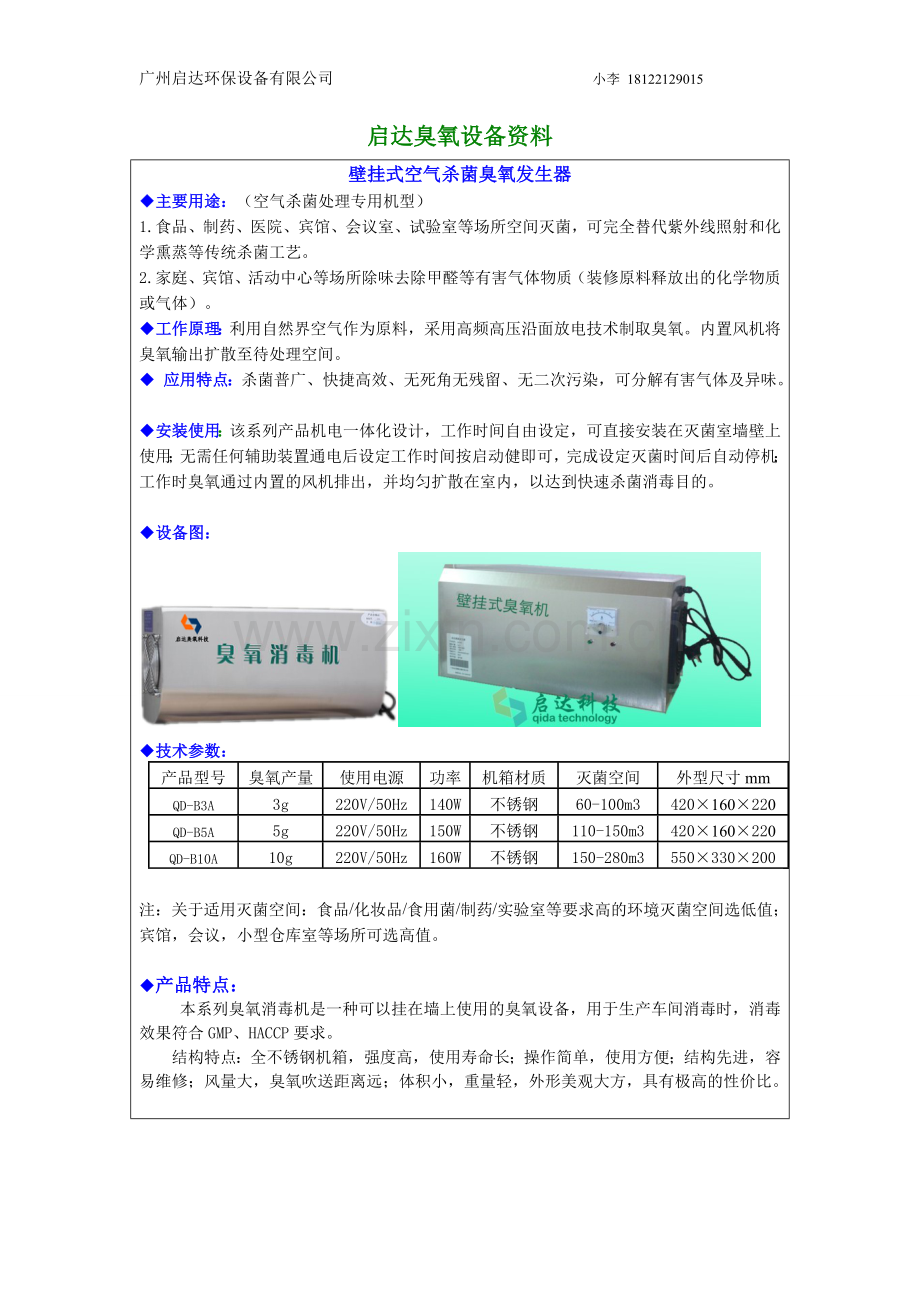

启达臭氧设备资料
壁挂式空气杀菌臭氧发生器
◆主要用途：（空气杀菌处理专用机型）
1. 食品、制药、医院、宾馆、会议室、试验室等场所空间灭菌，可完全替代紫外线照射和化学熏蒸等传统杀菌工艺。
2.家庭、宾馆、活动中心等场所除味去除甲醛等有害气体物质（装修原料释放出的化学物质或气体）。
◆工作原理：利用自然界空气作为原料，采用高频高压沿面放电技术制取臭氧。内置风机将臭氧输出扩散至待处理空间。
◆ 应用特点：杀菌普广、快捷高效、无死角无残留、无二次污染，可分解有害气体及异味。

◆安装使用：该系列产品机电一体化设计，工作时间自由设定，可直接安装在灭菌室墙壁上使用；无需任何辅助装置通电后设定工作时间按启动健即可，完成设定灭菌时间后自动停机；工作时臭氧通过内置的风机排出，并均匀扩散在室内，以达到快速杀菌消毒目的。

◆设备图：

◆技术参数：
产品型号
臭氧产量
使用电源
功率
机箱材质
灭菌空间
外型尺寸mm
QD-B3A
3g
220V/50Hz
140W
不锈钢
60-100m3
420×160×220
QD-B5A
5g
220V/50Hz
150W
不锈钢
110-150m3
420×160×220
QD-B10A
10g
220V/50Hz
160W
不锈钢
150-280m3
550×330×200

注：关于适用灭菌空间：食品/化妆品/食用菌/制药/实验室等要求高的环境灭菌空间选低值；宾馆，会议，小型仓库室等场所可选高值。

◆产品特点：
本系列臭氧消毒机是一种可以挂在墙上使用的臭氧设备，用于生产车间消毒时，消毒效果符合GMP、HACCP要求。
结构特点：全不锈钢机箱，强度高，使用寿命长；操作简单，使用方便；结构先进，容易维修；风量大，臭氧吹送距离远；体积小，重量轻，外形美观大方，具有极高的性价比。

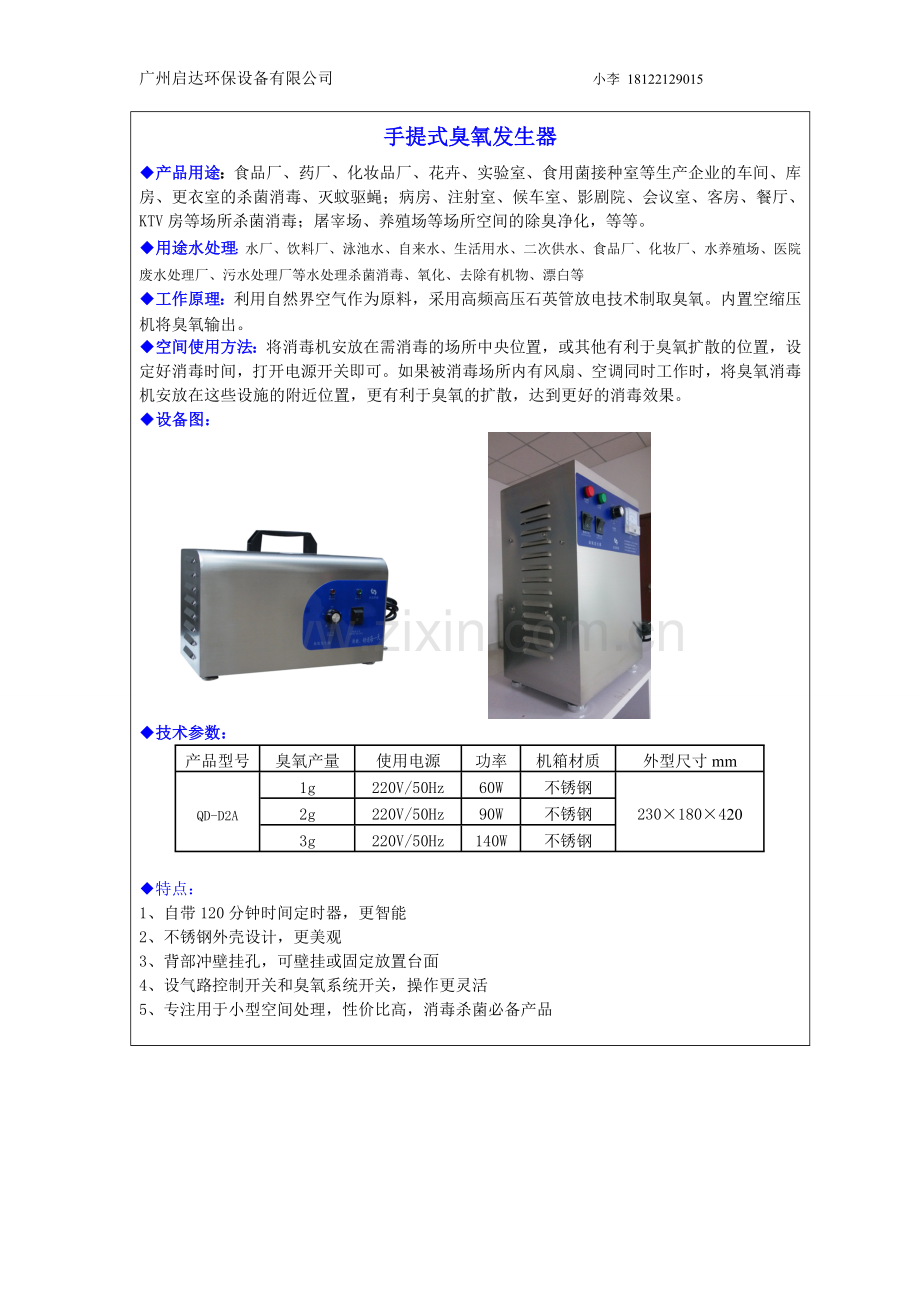

手提式臭氧发生器
◆产品用途：食品厂、药厂、化妆品厂、花卉、实验室、食用菌接种室等生产企业的车间、库房、更衣室的杀菌消毒、灭蚊驱蝇；病房、注射室、候车室、影剧院、会议室、客房、餐厅、KTV房等场所杀菌消毒；屠宰场、养殖场等场所空间的除臭净化，等等。
◆用途水处理：水厂、饮料厂、泳池水、自来水、生活用水、二次供水、食品厂、化妆厂、水养殖场、医院废水处理厂、污水处理厂等水处理杀菌消毒、氧化、去除有机物、漂白等
◆工作原理：利用自然界空气作为原料，采用高频高压石英管放电技术制取臭氧。内置空缩压机将臭氧输出。
◆空间使用方法：将消毒机安放在需消毒的场所中央位置，或其他有利于臭氧扩散的位置，设定好消毒时间，打开电源开关即可。如果被消毒场所内有风扇、空调同时工作时，将臭氧消毒机安放在这些设施的附近位置，更有利于臭氧的扩散，达到更好的消毒效果。
◆设备图：

◆技术参数：
产品型号
臭氧产量
使用电源
功率
机箱材质
外型尺寸mm
QD-D2A
1g
220V/50Hz
60W
不锈钢
230×180×420
2g
220V/50Hz
90W
不锈钢
3g
220V/50Hz
140W
不锈钢

◆特点：
1、自带120分钟时间定时器，更智能
2、不锈钢外壳设计，更美观
3、背部冲壁挂孔，可壁挂或固定放置台面
4、设气路控制开关和臭氧系统开关，操作更灵活
5、专注用于小型空间处理，性价比高，消毒杀菌必备产品

移动式臭氧消毒机
◆产品用途：食品厂、、药厂、酒厂、化妆品厂、食用菌接种室等生产企业的车间、库房、更衣室的杀菌消毒、灭蚊驱蝇；病房、注射室、候车室、影剧院、会议室、客房、餐厅、KTV房等场所杀菌消毒；屠宰场、养殖场等场所空间的除臭净化，等等。
◆用途水处理：水厂、饮料厂、泳池水、自来水、生活用水、二次供水、食品厂、化妆厂、水养殖场、医院废水处理厂、污水处理厂等水处理杀菌消毒、氧化、去除有机物、漂白等
◆工作原理：利用自然界空气作为原料，采用高频高压石英管放电技术制取臭氧。内置空缩压机将臭氧输出。
◆空间使用方法：将消毒机安放在需消毒的场所中央位置，或其他有利于臭氧扩散的位置，设定好消毒时间，打开电源开关即可。如果被消毒场所内有风扇、空调同时工作时，将臭氧消毒机安放在这些设施的附近位置，更有利于臭氧的扩散，达到更好的消毒效果。
◆设备图：

◆技术参数：
产品型号
臭氧产量
使用电源
功率
灭菌空间
机箱材质
外型尺寸mm
QD-D3A
3g
220V/50Hz
140W
60-100m3
不锈钢
300×260×520
QD-D5A
5g
220V/50Hz
160W
110-150m3
不锈钢
300×260×520
QD-D10A
10g
220V/50Hz
180W
230-300m3
不锈钢
300×340×590
QD-D15A
15g
220V/50Hz
230
400-500m3
不锈钢
320×380×730
QD-D20A
20g
220V/50Hz
280
500-700m3
不锈钢
320×380×730

◆特点：该系列臭氧消毒机是一种底部装有万向脚轮、可以手推移动、使用非常方便的消毒设备，用于生产车间消毒时，消毒效果符合GMP、HACCP的要求，通过了商检、质监、卫生等部门的检验。同时，该系列产品也适合其他一些空间场所的杀菌消毒。

内置空间杀菌臭氧发生器
◆主要用途：（空气杀菌处理专用机型）食品厂、药厂、化妆品厂、养殖场等企业的洁净车间、更衣室、食用菌、库房等场所杀菌消毒、灭蚊驱蝇等。
◆工作原理：利用自然界空气作为原料，采用高频高压沿面放电技术制取臭氧。内置风机将臭氧输出扩散至待处理空间。
◆使用方法：安装在空调送风道内，利用空调的风力将臭氧吹送到需要消毒的场所内。可在电源处安装编程定时器，实现无人值守24小时自动控制。
◆设备图：

◆技术参数：
产品型号
臭氧产量
使用电源
功率
灭菌空间
机箱材质
外型尺寸mm
QD-N10A
10g
220V/50Hz
140W
230-300m3
不锈钢
300×300×500
QD-N20A
20g
220V/50Hz
280W
500-700m3
不锈钢
300×300×600
QD-N30A
30g
220V/50Hz
400W
800-950m3
不锈钢
500×400×650
QD-N50A
50g
220V/50Hz
560W
1000-1000m3
不锈钢
500×400×750
QD-N80A
80g
220V/50Hz
1200
1600-1750m3
不锈钢
500×400×850
注：表内规格是标准型号，其他规格尺寸可定制

◆产品特点：系列臭氧发生器是一种技术成熟、性能稳定、使用方便的中央空调内置型车间消毒专用臭氧设备，消毒效果符合GMP、HACCP要求。

◆安装图：

外置式空气灭菌臭氧发生器
◆主要用途： 该产品广泛用于制药、食品、化工电子等行业对洁净区和净化系统进行空气消毒灭菌，是替代紫外线、化学熏蒸等传统消毒工艺的高新技术产品。臭氧消毒无需添加任何药剂，经济环保，无残留无二次污染。（净化空调系统配套专用机型）
◆产品特点：风冷却并内置气源装置无需配套设备即可使用；外置式结构可直接放置在灭菌区内使用或通过安装管道与净化系统配套，利用净化循环风将臭氧扩散至各个洁净室进行灭菌；带定时功能可设定工作时间。
◆使用方法：将设备安装在HVAC系统主机箱旁，通过管道将臭氧发生设备与HVAC系统主机箱或管道相连。利用净化系统循环风将产生的臭氧输入HVAC系统，并均匀送至整个洁净室内。
◆设备图：

◆技术参数：
产品型号
臭氧产量
使用电源
功率
灭菌空间
机箱材质
外型尺寸mm
QD-D50A
50g
220V/50Hz
650W
1000m3
不锈钢
500×400×1050
QD-D80A
80g
220V/50Hz
1100W
1600m3
不锈钢
550×450×1450
QD-D100A
100g
220V/50Hz
1300W
2000m3
不锈钢
800×600×1450
QD-D150A
150g
220V/50Hz
2000W
3000m3
不锈钢
800×600×1450
◆安装示图：

多用型臭氧发生器
（结构:石英介电管、风冷却、空气/氧气通用；用途：GMP车间消毒、水处理、其他）

规格型号：表内规格是标准型号，其他规格可定制
型号/参数
臭氧产量
使用电源
功 率
机箱材质
外形尺寸 mm
QD-D10A
10g/h
AC220V/50Hz
180
不锈钢
350×260×550
QD-D15A
15g/h
AC220V/50Hz
230
不锈钢
320×380×730
QD-D20A
20g/h
AC220V/50Hz
280
不锈钢
320×380×730
  价格低廉、性能稳定、故障率低、用途广泛，是该系列臭氧发生器的最大特点，几乎可以在所有需要臭氧的场合使用。价格低廉、性能稳定、故障率低、用途广泛，是该系列臭氧发生器的最大特点，几乎可以在所有需要臭氧的场合使用。这种发生器是由启达公司在1997年最先推出，后期虽有不少厂家仿造，但由于“启达”占有质量、信誉、价格等方面的优势，用户使用最多的一直还是启达公司的产品。目前，该系列臭氧发生器又新增加了数款水冷却结构的机型，性能方面有了很大的提升，但价格并没有增加。
    ◆结构及特点：采用综合性能最佳的石英介电管结构臭氧发生器，风冷却或水冷却散热方式，既可使用压缩空气做气源，也可使用氧气做气源。为方便用户，部分机型内置全无油空气压缩机和干燥过滤器，使用非常方便，用户不需要再另行购置任何配套设备，只要接通电源就能立即输出臭氧。也可以按用户要求，加工臭氧、制氧一体化机型。该系列产品维修非常简单，普通电工就能胜任，只要将损坏的部件，按原位置更换新的就可以。
     ◆适用范围：目前已有用户在多个方面使用了该系列臭氧发生器，如瓶装饮用水消毒、小区直饮水消毒、食品厂车间消毒、管道消毒、禽蛋消毒、食堂蔬菜消毒解农药、超市蔬菜消毒解农药、冷库蔬菜保鲜、小型泳池水消毒、观赏鱼池水消毒、化妆品包装材料消毒、化学试验、食堂餐具消毒、大客车消毒、卡拉OK房消毒、会议室消毒、养殖场消毒、蔬菜大棚消毒等。

中型水冷型臭氧发生器

规格型号：表内规格是标准型号，其他规格可定制
型号/参数
臭氧产量
使用电源
冷却方式
机箱材质
外形尺寸 mm
气源
QD-D20A
20g/h
AC220V/50Hz
水冷
不锈钢
400×300×830
空气源
QD-D30A
30g/h
AC220V/50Hz
水冷
不锈钢
400×300×930
空气源
QD-D50A
50g/h
AC220V/50Hz
水冷
不锈钢
550×45×1450
空气源
QD-D80A
80g/h
AC220V/50Hz
水冷
不锈钢
550×45×1450
空气源
QD-D100A
100g/h
AC220V/50Hz
水冷
不锈钢
800×60×1300
空气源
QD-D150A
150g/h
AC220V/50Hz
水冷
不锈钢
800×60×1300
空气源
QD-D200A
200g/h
AC220V/50Hz
水冷
不锈钢
800×60×1500
空气源
QD-D300A
300g/h
AC220V/50Hz
水冷
不锈钢
800×60×1500
空气源
◆主要用途：
空气处理：
用于食品厂；用于特定物料杀菌，用于实验氧化，空气净化和杀菌，中央空调系统杀菌。用于密闭容器和管道气体熏蒸杀菌。无残留，无消耗材料，绿色环保。
水处理：
　　用于臭氧工程配套，中小型水处理工程配套，臭氧水杀菌液生产。自来水厂、工业水处理、循环冷却水、化工氧化、污水处理等。中型游泳池、中水回用、化工印染污水、食品加工用水、氧化工程流程等。

◆产品特点：臭氧发生器： 内芯采用第五代介电常数达 80-85的特殊工艺复合石英制造。设备体积小，浓度高。代表臭氧行业先进技术。 管式臭氧发生器，设备性能稳定、使用寿命长、操作灵活简单。臭氧发生器内部采用特种材料，同等条件下产率是普通玻璃的 3 倍，而体积只有普通玻璃管体积的三分之一。寿命为半永久性，端头防火，阻燃，耐腐蚀。臭氧出口浓度高，可达 60mg/L 以上。
　臭氧内循环水冷系统： 臭氧发生器冷却采用了第三代内循环水冷系统。臭氧冷却是臭氧稳定工作的核心，一般包括水冷和风冷。而水冷效果远比风冷效果好。水冷包括第一代开放式水冷系统和第二代外循环水冷系统。开放水冷系统缺点是水资源浪费严重，长期工作会在臭氧发生管壁上结垢，影响水冷却效果，从而影响臭氧产量。外接管路多，也影响美观。外循环水冷系统可以节约水资源，但一般体积非常庞大，水冷功耗大，占空间。 QD-DA系列臭氧制氧一体机采用先进的深冷技术，冷却效率是传统的3-5倍。而功耗只有传统外循环水冷系统的五分之一。外循环水冷一般温升会增加15-20度，而采用内循环水冷系统温升只增加3-5度。因而内循环水冷系统冷却效率高，功耗低，体积小，内置到设备内，整机美观，不需要到现场安装水冷系统。
高浓度一体化臭氧发生器
（用途：水处理 空间处理 其他）

型号/参数
臭氧产量
使用电源
机箱材质
氧气输出压力
氧气纯度
外形尺寸 mm
QD-Y10A
10g/h
AC220V/50Hz
不锈钢
0.01-0.12Mpa
90%以上
550×400×1050
QD-Y20A
20g/h
AC220V/50Hz
不锈钢
0.01-0.12Mpa
90%以上
550×400×1050
QD-Y30A
30g/h
AC220V/50Hz
不锈钢
0.01-0.12Mpa
90%以上
550×400×1050
QD-Y40A
40g/h
AC220V/50Hz
不锈钢
0.01-0.12Mpa
90%以上
550×400×1250
QD-Y50A
50g/h
AC220V/50Hz
不锈钢
0.01-0.12Mpa
90%以上
550×400×1250
QD-Y60A
60g/h
AC220V/50Hz
不锈钢
0.01-0.12Mpa
90%以上
550×400×1250
QD-Y80A
80g/h
AC220V/50Hz
不锈钢
0.01-0.12Mpa
90%以上
780×680×1300
结构类型
内置全无油空压机，美国进口分子筛
◆工作原理：
1、设备由臭氧单元、制氧单元、无油空压机、冷凝器、过滤器，消声器、单向阀、控制系统等部分组成。
2、设备用氧气发生器产生的高纯度氧气为气源，通过高压变频放电产生臭氧，并利用臭氧的强氧化性进行杀菌 消毒和降解农药。
3、设备内制氧机以美国进口沸石分子筛为吸附剂，用变压吸附法(P SA)将空气中的氧气与氮气分离，并滤除空气中的有害物质，从而获取高纯度的氧气，并大大提高臭氧产量、纯度和效率。然后，通过混合器混合把高浓度的臭氧充分溶解在水中，形成具有杀菌能力和降解农药功能的高浓度臭氧水。
◆用途水处理：医药水、纯净水、矿泉水、污水、饮用水、二次供水、食品饮料等行业用水消毒灭菌，还有化工行业、造纸行业等脱脂、脱色、漂白等。
◆用途水处理：食品厂、药厂、酒厂、化妆品厂等生产企业的车间、库房、更衣室、无菌间等场所空间消毒杀菌净化等等。
