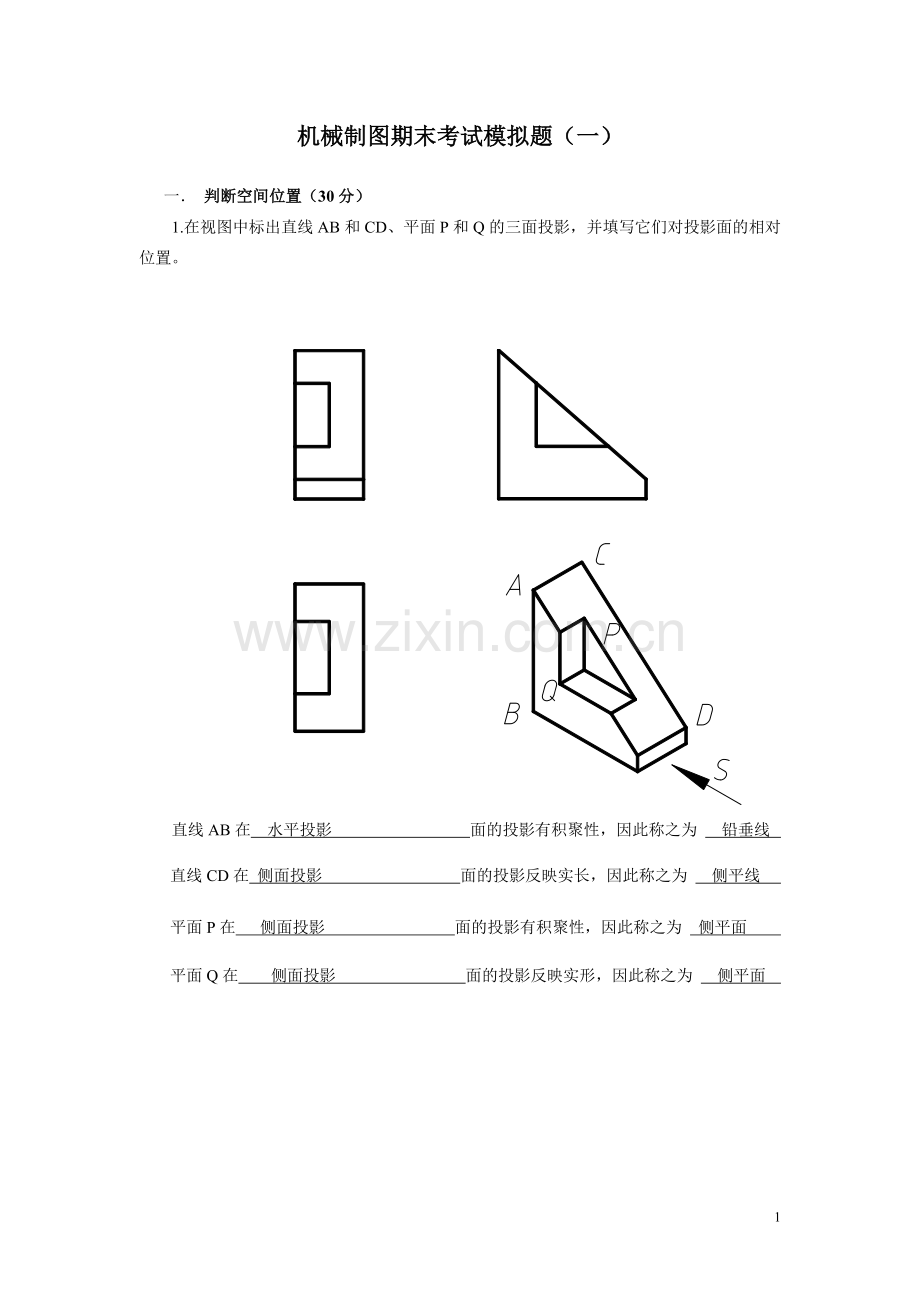

机械制图期末考试模拟题（一）

一． 判断空间位置（30分）
1.在视图中标出直线AB和CD、平面P和Q的三面投影，并填写它们对投影面的相对位置。

直线AB在 水平投影 面的投影有积聚性，因此称之为 铅垂线
直线CD在 侧面投影 面的投影反映实长，因此称之为 侧平线
平面P在 侧面投影 面的投影有积聚性，因此称之为 侧平面
平面Q在 侧面投影 面的投影反映实形，因此称之为 侧平面

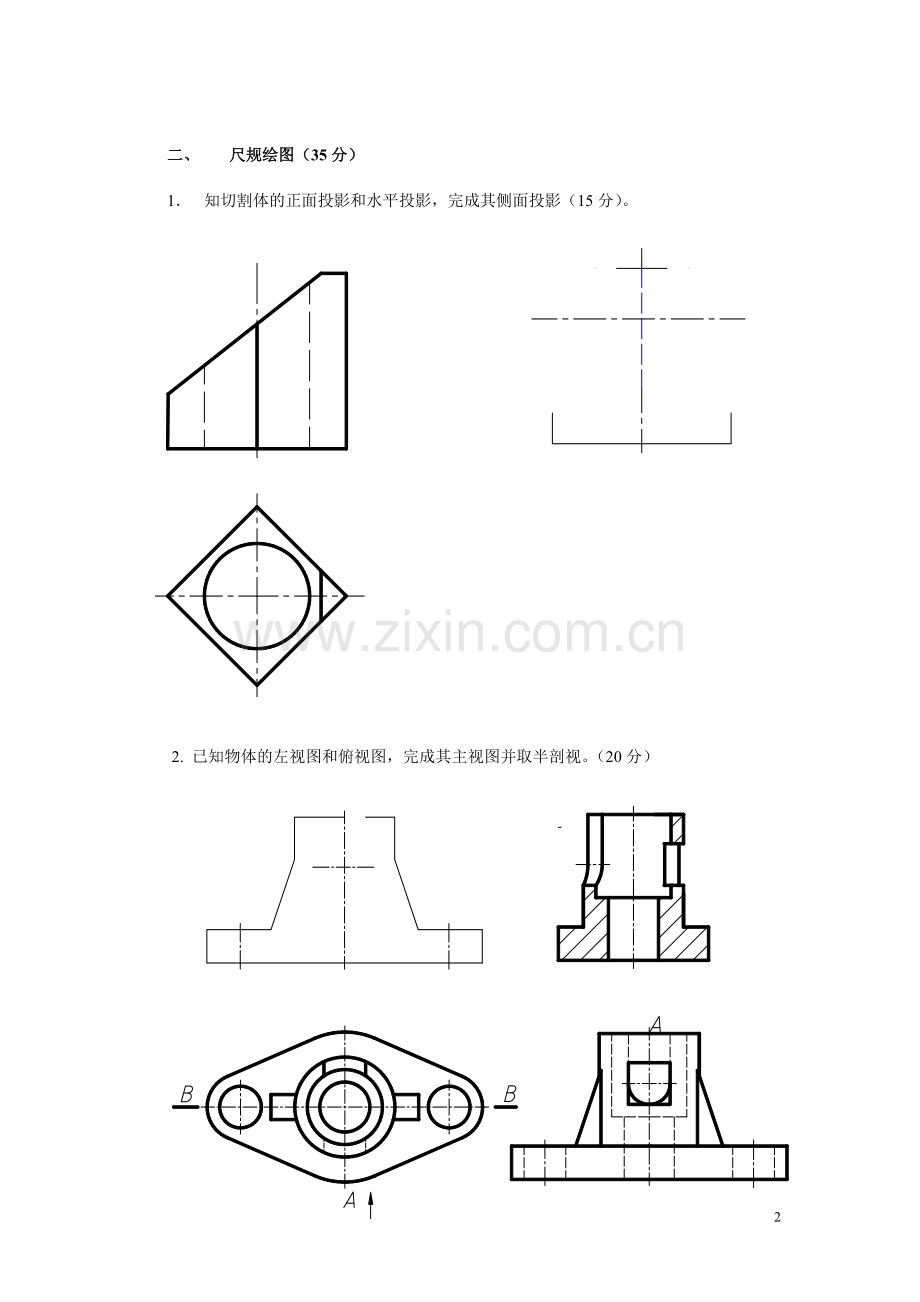

二、 尺规绘图（35分）
1． 知切割体的正面投影和水平投影，完成其侧面投影（15分）。

2. 已知物体的左视图和俯视图，完成其主视图并取半剖视。（20分）
三、读图（20分）
已知物体三视图，请画出其正等轴侧图。

四、 标注（15分）
在图中标注尺寸，所标注的尺寸数值按1：1的比例从图中量取，取整数，并按表中给出的Ra数值在图中标注表面粗糙度。

机械制图期末考试模拟题（一）参考答案

一、 判断空间位置（30分）

评分要求：共需标注18个投影，每标对一个投影给1分，共18分。
直线AB在 水平面投影（或H） 面的投影有积聚性，因此称之为 铅垂线 （3分）
直线CD在 侧面投影（或W） 面的投影反映实长，因此称之为 侧平线 （3分）
平面P在 侧面投影（或W） 面的投影有积聚性，因此称之为 侧垂面 （3分）
平面Q在 侧面投影（或W） 面的投影反映实形，因此称之为 侧平面 （3分）

二、 尺规绘图（35分）
1．（15分）
评分要求：
本题共两个形体，画对一个形体给2.5分，共5分；外圆柱表面截交线画对给4分；正四棱柱孔截交线画对给4分；可见轮廓线加粗给1分；不可见轮廓线画虚线给1分。

2．（20分）
评分要求：每画对一条线1分，共14分；剖面线方向、间距画对给2分；剖视标注2分;加粗可见轮廓线给2分。

三、 读图（20分）
评分要求：共3个形体，底板和后板每个形体正确给7分，三角板给6分。共计20分。

四、标注（15分）
评分要求：需标注13个尺寸，每正确标注一个尺寸给0.5分，螺纹标注加0.5分，共7分；需标注7个表面的粗糙度，每正确标注一个给 1分，共1分；其余标注正确给1分；多标注尺寸酌情扣分。尺寸数字以图上量取值为准。

机械制图期末考试模拟题（二）

一、 判断空间位置（30分）
在视图中标出直线AB和CD、平面P和Q的三面投影，并填写它们对投影面的相对位置。

直线AB在 面的投影有积聚性，因此称之为
直线CD在 面的投影反映实长，因此称之为
平面P在 面的投影有积聚性，因此称之为
平面Q在 面的投影反映实形，因此称之为

二、 尺规绘图（35分）
1.已知切割体的正面投影和水平投影，完成其侧面投影（15分）。

2. 已知物体的左视图和俯视图，完成其主视图并取半剖视。（20分）

三、 读图（20分）
已知物体三视图，画出其正等轴侧图。

四、标注（15分）
在图中标注尺寸，所标注的尺寸数值按1：1的比例从图中量取，取整数，并按表中给出的Ra数值在图中标注表面粗糙度。

机械制图期末考试模拟题（二）参考答案

一、判断空间位置（30分）

评分要求：共需标注18个投影，每标对一个投影给1分，共18分。
直线AB在 水平投影（或H） 面的投影有积聚性，因此称之为 铅垂线 （3分）
直线CD在 侧面投影（或W）面的投影反映实长，因此称之为 侧平线 （3分）
平面P在 侧面投影（或W）面的投影有积聚性，因此称之为 侧垂面 （3分）
平面Q在 侧面投影（或W）面的投影反映实形，因此称之为 侧平面 （3分）

四、 尺规绘图（35分）
1．（15分）
评分要求：
本题共两个形体，画对一个形体给2.5分，共5分；外圆柱表面截交线画对给3分；内圆孔截交线画对给3分；两截平面间的交线2分；可见轮廓线加粗给1分；不可见轮廓线画虚线给1分。

2．（20分）
评分要求：每画对一条线给1分，共15分；剖面线方向、间距画对给2分；剖视标注2分;加粗可见轮廓线给1分。

三、读图（20分）
评分要求：共4个形体，每个形体正确给5分，共计20分。

四、标注（15分）
评分要求：需标注11个尺寸，每正确标注一个尺寸给0.5分，螺纹标注加0.5分，共6分；需标注四个表面的粗糙度，每正确标注一个给 1.5分，共6分；其余标注正确给3分；多标注尺寸酌情扣分。尺寸数字以图上量取值为准。
