机械制图-公差&配合.doc

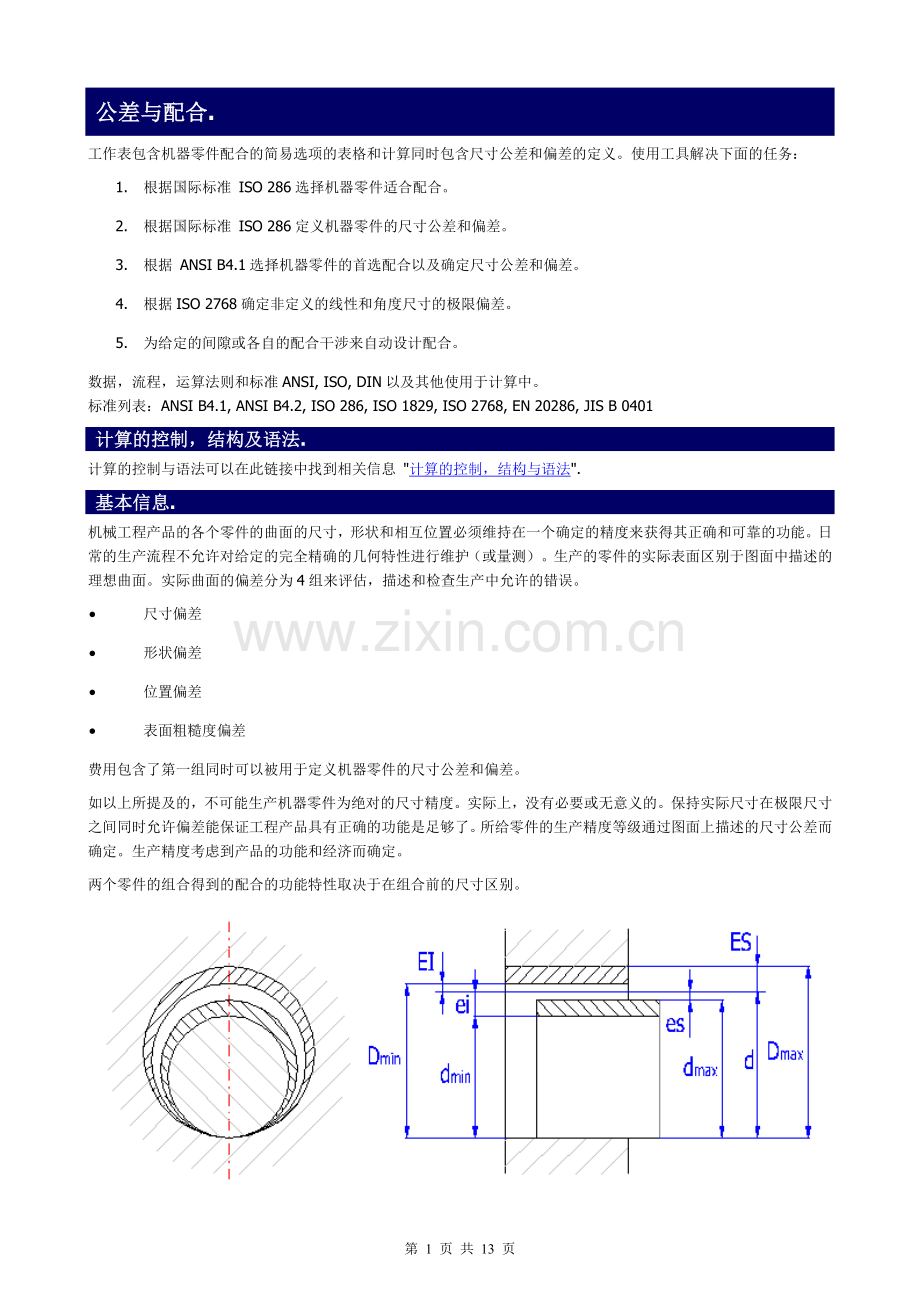

公差与配合.工作表包含机器零件配合的简易选项的表格和计算同时包含尺寸公差和偏差的定义。使用工具解决下面的任务：1. 根据国际标准 ISO 286选择机器零件适合配合。 2. 根据国际标准 ISO 286定义机器零件的尺寸公差和偏差。 3. 根据 ANSI B4.1选择机器零件的首选配合以及确定尺寸公差和偏差。 4. 根据ISO 2768确定非定义的线性和角度尺寸的极限偏差。 5. 为给定的间隙或各自的配合干涉来自动设计配合。 数据，流程，运算法则和标准ANSI, ISO, DIN以及其他使用于计算中。标准列表：ANSI B4.1, ANSI B4.2, ISO 286, ISO 1829, ISO 2768, EN 20286, JIS B 0401计算的控制，结构及语法.计算的控制与语法可以在此链接中找到相关信息 计算的控制，结构与语法.基本信息.机械工程产品的各个零件的曲面的尺寸，形状和相互位置必须维持在一个确定的精度来获得其正确和可靠的功能。日常的生产流程不允许对给定的完全精确的几何特性进行维护（或量测）。生产的零件的实际表面区别于图面中描述的理想曲面。实际曲面的偏差分为4组来评估，描述和检查生产中允许的错误。 尺寸偏差 形状偏差 位置偏差 表面粗糙度偏差 费用包含了第一组同时可以被用于定义机器零件的尺寸公差和偏差。如以上所提及的，不可能生产机器零件为绝对的尺寸精度。实际上，没有必要或无意义的。保持实际尺寸在极限尺寸之间同时允许偏差能保证工程产品具有正确的功能是足够了。所给零件的生产精度等级通过图面上描述的尺寸公差而确定。生产精度考虑到产品的功能和经济而确定。两个零件的组合得到的配合的功能特性取决于在组合前的尺寸区别。含义：d=D . 基本尺寸Dmax , Dmin . 孔的极限尺寸dmax , dmin . 轴的极限尺寸ES . 孔的上偏差 EI . 孔的下偏差 es . 轴的上偏差 ei . 轴的下偏差 依照组合零件的公差带的相互位置，有三类配合：A. 间隙配合 B. 过渡配合 C. 过盈配合 极限和配合ISO系统. 1 本节用于根据标准ISO 286:1988选择配合以及确定机器零件的尺寸和偏差。这个标准与欧洲标准EN 20286:1993是一样的，定义了国际化的公差，偏差和配合系统。 ISO 286 标准被用于一个国际化的线性尺寸公差标准，在很多发达国家的工业领域被认可。作为一项国际化的标准(JIS B 0401, DIN ISO 286, BS EN 20286, CSN EN 20286, etc.)。ISO公差与配合系统可以获得零件的公差与偏差以及组装的配合。尤为适用于园截面的圆柱体。在此标准下仍可以获得其它截面零件的公差与偏差。类似的，系统可用于圆柱体组合以及拥有平行平面零件的配合（例如， 轴套键的配合）。使用于标准中的项目“轴“有更广的含义，使用于定义零件的所有外部元素，包含那些不是圆柱形状的元素。同样的，项目“孔“使用于定义所有内部元素而无视其形状。 备注：所有此章节提到的公差和偏差数值以公制系统，同时相关零件在20 C定义尺寸。1.1 基本尺寸。尺寸的极限用上下偏差来定义。对于配合，连接元件的基本尺寸必须是一样的。注意：标准ISO 286定一的公差，偏差和配合仅适用于基本尺寸低于3150mm。1.2 公差等级下的基本尺寸的公差。尺寸公差以零件不同的上下偏差来定义。为了符合零件精度的各种生产范围的需求，ISO系统执行20个精度等级。这个系统的每个公差以IT为每个精度等级编号(IT01, IT0, IT1 . IT18)。ISO系统的各个公差使用领域IT01 to IT6量测器具的产品IT5 to IT12精密和常规工程配合IT11 to IT16半成品 IT16 to IT18结构零件IT11 to IT18定义无公差要求尺寸的极限偏差备注：当你选择一个适合的尺寸时，必须考虑在加工制程中所使用的加工方法。各表面加工的公差独立性可以在节5中找到。1.3 孔径公差带公差带定义为零件上下极限尺寸的球形区域。公差带因此决定于公差总数以及相对应的基本尺寸位置。公差带的位置，相关的基本尺寸，取决于ISO系统中的基本偏差。ISO系统定义了28个孔基本偏差等级。这些等级以大写字母标记 (A, B, C, . ZC)。定义尺寸的公差带在图面中标记公差符号，由基本偏差的字符和一个公差等级 (例如 H7, H8, D5, etc.)的数字标记构成。本章节包含所有符合基本尺寸1.1的孔的公差带的图解以及从弹出列表框中选择的公差等级。尽管基本偏差的常规设置(A . ZC)以及公差等级(IT1 . IT18) 可以被用于根据相互组合规定孔公差带，实际中仅有很窄的公差带区域被使用。一般使用的公差带可以在下表中找到。表格中未包含的公差带被视为特殊公差带，仅推荐用于技术上，基础牢固的情况。日常使用的孔公差带（基本尺寸小于3150mm）： B8C8A9 B9C9A10 B10C10A11 B11C11A12 B12C12A13 B13C13 E5CD6 D6E6CD7 D7E7CD8 D8E8CD9 D9E9CD10 D10E10 D11 D12 D13EF3 F3EF4 F4EF5 F5EF6 F6EF7 F7EF8 F8EF9 F9EF10 F10FG3 G3FG4 G4FG5 G5FG6 G6FG7 G7FG8 G8FG9 G9FG10 G10H1H2H3H4H5H6H7H8H9H10H11H12H13H14H15H16H17H18JS1JS2JS3JS4JS5JS6JS7JS8JS9JS10JS11JS12JS13JS14JS15JS16JS17JS18 K3 K4 K5J6 K6J7 K7J8 K8M3 N3M4 N4M5 N5M6 N6M7 N7M8 N8M9 N9M10 N10 N11P3P4P5P6P7P8P9P10R3R4R5R6R7R8R9R10S3S4S5S6S7S8S9S10T5 U5T6 U6T7 U7T8 U8 U9 U10V5 X5V6 X6Y6V7 X7Y7V8 X8Y8 X9Y9 X10Y10Z6 ZA6Z7 ZA7Z8 ZA8Z9 ZA9Z10 ZA10Z11 ZA11ZB7 ZC7ZB8 ZC8ZB9 ZC9ZB10 ZC10ZB11 ZC11备注：细字体的公差带仅适合基本尺寸最大为500mm提示：对于孔公差，公差带 H7, H8, H9 和 H11为优先选项。1.4 轴公差带。公差带定义为零件上下极限尺寸的球形区域。公差带因此决定于公差总数以及相对应的基本尺寸位置。公差带的位置，相关的基本尺寸，取决于ISO系统中的基本偏差。ISO系统定义了28个轴基本偏差等级。这些等级以大写字母标记 (a, b, c, . zc)。定义尺寸的公差带在图面中标记公差符号，由基本偏差的字符和一个公差等级 (例如 h7, h6, g5, etc.)的数字标记构成。本章节包含所有符合基本尺寸1.1的轴的公差带的图解以及从弹出列表框中选择的公差等级。尽管基本偏差的常规设置(a . zc)以及公差等级(IT1 . IT18) 可以被用于根据相互组合规定轴公差带，实际中仅有很窄的公差带区域被使用。一般使用的公差带可以在下表中找到。表格中未包含的公差带被视为特殊公差带，仅推荐用于技术上，基础牢固的情况。常用的轴公差带（基本尺寸小于3150mm） c8a9 b9c9a10 b10c10a11 b11c11a12 b12c12a13 b13cd5 d5cd6 d6cd7 d7cd8 d8cd9 d9cd10 d10 d11 d12 d13ef3 ef4e5 ef5e6 ef6e7 ef7e8 ef8e9 ef9e10 ef10f3 fg3f4 fg4f5 fg5f6 fg6f7 fg7f8 fg8f9 fg9f10 fg10g3g4g5g6g7g8g9g10h1h2h3h4h5h6h7h8h9h10h11h12h13h14h15h16h17h18js1js2js3js4js5js6js7js8js9js10js11js12js13js14js15js16js17js18 k3 k4j5 k5j6 k6j7 k7 k8 k9 k10 k11 k12 k13m3 n3m4 n4m5 n5m6 n6m7 n7m8 n8m9 n9p3p4p5p6p7p8p9p10r3r4r5r6r7r8r9r10s3s4s5s6s7s8s9s10t5 u5t6 u6t7 u7t8 u8 u9v5 x5v6 x6y6v7 x7y7v8 x8y8 x9y9 x10y10z6 za6z7 za7z8 za8z9 za9z10 za10z11 za11zb7 zc7zb8 zc8zb9 zc9zb10 zc10zb11 zc11备注：细字体的公差带仅适合基本尺寸最大为500mm 提示：对于轴公差，公差带h6, h7, h9 和 h11为优先选项。1.5 配合选择本节用于选择推荐的配合。如果你想使用其他配合，直接在节1.9, 1.10中定义轴与孔的公差带。当涉及配合本身时，推荐参照以下几个准则： 在基孔制基轴制系统中设计配合 使用孔公差大于或等于轴公差 孔与轴 的公差不能差两个等级 提示：如果你想根据定义的特性找到适合标准配合（固定的间隙或配合干涉是需要的），使用节4中的自动配合设计功能。16 配合系统。尽管通常会有无任何公差带的组合零件，由于结构，技术和成本的原因仅有两种孔与轴的组合方式可推荐。A. 基孔制配合的目标间隙和干涉通过孔公差带H与各种轴公差带的组合而实现。在公差和配合的系统中，孔的下偏差始终为0。 B. 基轴制配合的目标间隙和干涉通过轴公差带h与各种孔公差带的组合而实现。在公差和配合的系统中，孔的上偏差始终为0。 含义：d=D . 基本尺寸/ . 孔尺寸带 . 轴尺寸带 定义产品类别或生产系统的选项总是受以下因数影响： 产品的结构设计和组装方式。 加工零件的生产流程和成本。 半成品类别和材料的使用量。 采购成本，量测和生产工具的维护与储备。 车间的机器财产。 标准零件的使用选择。 提示：尽管在功能方面两个系统是等同的，基孔制优先选用。1.7 配合类别。取决于组合零件公差带的相互位置，划分三类配合：A. 间隙配合允许在轴与空的配合之间存在间隙的配合。孔的下限尺寸大于或等于轴的上限尺寸。 B. 过渡配合配合中可能存在间隙或干涉（取决于轴孔的实际尺寸）。轴与孔的公差带部分或全部干涉。 C. 过盈配合.配合中总是存在一些干涉。孔的上限尺寸小于或至少等于轴的下限尺寸。 1.8 推荐配合。在弹出框中选择适合的配合。这里给出的推荐配合列表仅为信息，不能作为固定列表。实际使用配合的列举可能依据产品的类别和区域，当地标准和地区使用，以及车间实际而有所区别。一些选择的配合的特性和区域在下面描述。当选择一个配合时，不仅仅考虑结构和技术，也要考虑经济因数。对于那些量测器具，量规和工具选择适合的配合尤为重要。因此，选择一个配合时依照车间实际。选择配合使用的范围（优选配合为粗体）间隙配合：H11/a11, H11/c11, H11/c9, H11/d11, A11/h11, C11/h11, D11/h11较大间隙配合的零件有公差值较大。使用于：轴，销，承载腐蚀效果，灰尘污染以及热学或机构变形的零件配合，H9/C9, H9/d10, H9/d9, H8/d9, H8/d8, D10/h9, D9/h9, D9/h8出于导向轴的精度，无任何特殊需求，较大间隙的活动配合。使用于：产品轴的多重配合和活塞零件，零件很少转动或仅摆动。H9/e9, H8/e8, H7/e7, E9/h9, E8/h8, E8/h7对于配合精度无任何要求，较大间隙的活动配合。用于：长轴配合，例如，农业机械，泵轴承，扇和活塞机器。H9/f8, H8/f8, H8/f7, H7/f7, F8/h7, F8/h6配合精度的常规需求的小间隙的活动配合。使用：机器工具的主要配合。轴，调整仪轴承，机器零件轴，滑动杆的常规配合。H8/g7, H7/g6, G7/h6轴的精确导向，很小间隙的活动配合。组装后无任何可见间隙。使用：机器工具零件，滑动齿轮和离合片，曲轴颈，水压机活塞，齿轮中棒滑动，磨床机器轴。H11/h11, H11/h9大公差零件的滑动配合。零件可以容易的滑进另一个然后旋转。使用：易于拆卸零件，分隔圈，使用销，螺钉，铆钉或焊接方式固定机器零件到轴上。H8/h9, H8/h8, H8/h7, H7/h6非常小间隙的精确导向和零件同心的滑动配合。无需使用任何大力滑动进而组装，零件润滑后可以手动旋转和滑动。过渡配合：H8/j7, H7/js6, H7/j6, J7/h6小间隙或可忽略的干涉紧配合。零件可以手动地组转或拆卸。使用：尺寸毂的易于拆卸配合，滑轮和轴衬，定位环，频繁移除的轴承轴衬。H8/k7, H7/k6, K8/h7, K7/h6小间隙或小干涉的类似配合。零件可以通过使用橡胶锤无需大力的拆装。使用：轴承和滑轮的毂的可拆卸配合，手轮，离合器，闸盘。H8/p7, H8/m7, H8/n7, H7/m6, H7/n6, M8/h6, N8/h7, N7/h6可忽略的或轻微干涉的固定配合。使用力量很小的压力安装的配合。使用：固定芯棒，从动轴衬，使用于轴，齿轮缘，螺栓的电马达的转子。过盈配合：H8/r7, H7/p6, H7/r6, P7/h6, R7/h6干涉的压制配合。零件组转可以通过冷压。使用：离合片的毂，轴承轴衬。H8/s7, H8/t7, H7/s6, H7/t6, S7/h6, T7/h6中度干涉压制配合。使用热压制组转零件。只有在冷压制中使用很大力量。使用轴与齿轮的刚性联轴节，轴承轴衬。H8/u8, H8/u7, H8/x8, H7/u6, U8/h7, U7/h6较大干涉的压制配合。在零件的不同温度下使用巨大压力组装。使用：轴与齿轮的刚性联轴节，凸缘。提示：如果与结构和技术需求不抵触，优先选用一些首选的配合。首选配合以星号*标记在列表中。备注：为首选使用的首选配合设计在美国定义于ANSI B4.2。标准规定了下面的首选配合组：- 间隙配合: H11/c11, H9/d9, H8/f7, H7/g6, H7/h6, C11/h11, D9/h9, F8/h7, G7/h6- 过渡配合: H7/k6, H7/n6, K7/h6, N7/h6- 干涉配合: H7/p6, H7/s6, H7/u6, P7/h6, S7/h6, U7/h61.9 孔公差带在此章节中对于给定的基本尺寸1.1和选择的孔公差带，孔公差带的极限偏差被计算在行1.8的表格中任一选出的推荐配合，各个孔公差带自动设置。如果你想使用其他的孔公差带，选择相应的基本偏差组合 (A . ZC)以及在此行的弹出列表中的公差带 (1 . 18)。尽管基本偏差 (A . ZC)和公差等级 (IT1 . IT18) 的常规设置可以用于通过相互组合来规定孔公差带，在实际中仅有受限的公差带范围被使用。在节1.3中的表格可以找到常规使用的定义公差带总览。没有包含在选择中的公差带可视为特殊区域推荐仅使用于技术基础牢固的情况。注意：如果你为定义的基本尺寸选择的孔公差带没有定义在ISO系统中，极限偏差将等于0同时公差标记显示为红色。提示：对于孔公差，公差带H7, H8, H9和 H11优先被选用。1.10 轴公差带在此章节中对于给定的基本尺寸1.1和选择的轴公差带，轴公差带的极限偏差被计算在行1.8的表格中任一选出的推荐配合，各个轴公差带自动设置。如果你想使用其他的轴公差带，选择相应的基本偏差组合 (a . zc)以及在此行的弹出列表中的公差带 (1 . 18)。尽管基本偏差 (a . zc)和公差等级 (IT1 . IT18) 的常规设置可以用于通过相互组合来规定轴公差带，在实际中仅有受限的公差带范围被使用。在节1.3中的表格可以找到常规使用的定义公差带总览。没有包含在选择中的公差带可视为特殊区域推荐仅使用于技术基础牢固的情况。注意：如果你为定义的基本尺寸选择的轴公差带没有定义在ISO系统中，极限偏差将等于0同时公差标记显示为红色。提示：对于孔公差，公差带H7, H8, H9和 H11优先被选用。1.11 选择配合参数选择配合的参数被计算同时孔与轴的公差带的相互位置显示于此章节中。 备注：图片中的尺寸数据以m给出圆柱零件的首选极限和偏差. 2 本节用于根据ANSI B4.1选择圆柱零件的优先配合。标准定义尺寸公差系统同时规定一系列圆柱零件的优先配合。备注：在此节中给出的所有公差和偏差数值与那些零件相关，尺寸定义在68 F。2.1 基本尺寸。被定义使用上下偏差的尺寸。对于配合零件，连接双方的元素基本尺寸必须一致。备注：ANSI B4.1 标准定义的优先配合系统仅适于基本尺寸到16.69 in。2.2 对于给定公差等级的基本尺寸的公差。零件的尺寸上下极限尺寸被定义为不同的，标准 ANSI B4.1 给出了10个公差等级来满足各个不同产品精度分支。公差系统规定基本尺寸到200in。备注：当选择适合尺寸时必须考虑生产中所使用的零件加工方法。公差和表面处理的依附关系可以在节5中表格里找到。2.4 配合系统。标准 ANSI B4.1 为选择的优先配合定义了两种孔与轴装配的方法A. 基孔制在公差和配合的系统中，孔的下偏差始终为0。 B. 基轴制在公差和配合的系统中，孔的上偏差始终为0。 含义：d=D . 基本尺寸/ . 孔尺寸带 . 轴尺寸带定义产品类别或生产系统的选项总是受以下因数影响： 产品的结构设计和组装方式。 加工零件的生产流程和成本。 半成品类别和材料的使用量。 采购成本，量测和生产工具的维护与储备。 车间的机器财产。 标准零件的使用选择。 提示：尽管在功能方面两个系统是等同的，基孔制优先选用。2.5 配合类别标准ANSI B4.1根据使用范围和类别分优先配合于三类基本组。A. 活动或滑动配合RC这里包含了确定间隙使零件组合可移动的配合。 B. 静配合LC, LT, LN这里包含了间隙或干涉零件有准确定位的配合。组合零件必须机构上固定在组装中不能有互相移动。根据组合零件的公差带确定位置，配合可分为三类：间隙配合LC，过盈配合LN和过渡配合LT。 C. 压入配合或冷缩配合FN这里包含为固定零件组合定义的确定干涉配合。 这些每一组都以缩写的字母标记，同时包含一个配合等级的数字规格来定义选择的配合。2.6 配合从弹出框中选择适合的配合。 优先配合的属性和使用范围定义在下面的预览中。在选择一个配合时常常必须不仅仅考虑结构和技术同时也要考虑经济因数。对于那些量测器具，量规和工具选择适合的配合尤为重要。因此，选择一个配合时依照车间实际。优先配合使用的区域：活动或滑动间隙配合RC：为移动零件组合（轴，轴的活动和滑动配合，导向轴衬，滑动齿轮和离合片，水压机活塞，等等）设计的确定间隙的配合。RC 1:封闭滑动配合，可忽略的间隙，轴的精确导向，配合精度很高。组装后无可视的间隙。这类别不是设计为自由运动。RC 2: 小间隙的滑动配合，轴的精确导向，高配合精度。这类别不是设计为自由运动；对于大尺寸零件，零件咬死即使在低温下也会可能出现。RC 3: 配合精确度提高，小间隙精确活动配合。设计用于精确机器运行在低速度低支撑压力。不适合用于温度变化明显的情况。RC 4: 更高配合精度需求的更小间隙关闭活动配合。设计用于精确机器运行于中度圆周速度和支撑压力。RC 5, RC 6: 常规配合精度需求的较大间隙中等活动配合。设计用于机器运行于更高速度和相当大的支撑压力。RC 7: 无特殊轴的导向精确度要求的自由活动配合。适合较大温度变化。RC 8, RC 9: 零件具有较大公差的松弛活动配合。配合承受腐蚀效果，灰尘污染和热学或机器变形。位置间隙配合LC配合具有确定间隙，设计用于不可移动的组合，但可易于组装拆卸（机器的精确配合，可替换轮，轴承轴衬，保留和定位环，机器零件固定于轴通过使用销，螺栓，铆钉或焊接，等等）。组合零件必须机构固定以防止在装配中互相移动。这些配合通过一个大范围的公差和间隙来定义，从可忽略间隙设计的紧配合为精确导向和零件同心LC1,LC2到较大间隙和最大公差的自由配合LC10,LC11易于组装是前提。组合零件的公差和配合间隙随着配合等级的增加而增加。位置过渡配合LT:这些类别包括间隙或干涉配合，设计用于可拆卸的固定组合，组合零件的精确配合是主要需求。零件必须机构固定以防止组装中互相移动。LT 1, LT_2: 小间隙或可忽略的干涉配合（易于拆卸配合，齿轮毂，滑轮和轴衬，保留环，轴承轴衬，等等）LT 3, LT_4: 类似的小间隙或干涉配合（可拆卸配合，齿轮毂和滑轮，手动轮，离合器，闸盘，等等）。零件可以通过使用橡胶锤无需大力的拆装。LT 5, LT_6: 可忽略的或轻微干涉的固定配合（固定芯棒，从动轴衬，使用于轴，齿轮缘，螺栓的电马达的转子）。使用力量很小的压力安装的配合。位置过盈配合LN:轻微干涉配合的设计用于固定组合，组合零件配合的精确度和刚性是主要需求。这些配合不能被用于传递扭矩；必须安全地阻止零件互相移动。零件可以通过冷压或热压的方式组装拆卸。压入配合或收缩配合FN:有确定干涉的配合，设计用于零件固定（不可拆卸）组合（轴与齿轮的刚性联轴节，轴承轴衬，法兰，等等）。这些配合设计最重要的是利用轴毂之间的摩擦力来传递扭矩。干涉总量（配合负载空间）随着配合等级的增加而增加。通过在零件不同温度下使用大力冷压组装。FN 1: 轻微干涉的轻驱动配合设计用于薄截面，长配合或铸铁套件配合。FN 2: 中度干涉的中度驱动配合设计用于普通钢材零件或高等级铸铁套件。FN 3: 较大干涉的重度驱动，设计用于沉重的钢材零件。FN 4, FN_5:最大干涉压入配合，设计用于高负载组合。2.7 孔公差带公差带定义为零件上下极限尺寸的球形区域。公差带因此决定于公差总数以及相对应的基本尺寸位置。在此章节中对于给定的基本尺寸2.1和选择的孔公差带，轴公差带的极限偏差被计算。根据行2.6中优先选择的配合，各个孔公差带被设置。2.8 轴公差带公差带定义为零件上下极限尺寸的球形区域。公差带因此决定于公差总数以及相对应的基本尺寸位置。在此章节中对于给定的基本尺寸2.1和选择的轴公差带，轴公差带的极限偏差被计算。根据行2.6中优先选择的配合，各个轴公差带被设置。2.9 选择配合的参数选择配合的参数被计算同时孔与轴的公差带的相互位置显示于此章节中。备注：图片中的尺寸数据以千分之一英寸给出。ISO 2768-1:无各个公差标示的线性和角度尺寸常规公差. 3机器零件生产图面中定义的所有尺寸必须使用极限尺寸（公差）来描述，以防止生产，检查和组装中的一些不确定和争论。重要的功能尺寸通常独立地以公差符号或在基本尺寸上增加数值偏差。其他非高精度要求的尺寸可以使用常规定义在图面中。标准ISO 2768-1:1989是线性和角度尺寸的国际化认证的标准。标准ISO 2768-1是用于薄片剪切和成型的机器零件的尺寸公差设计。推荐这里定义的极限偏差同样用于非金属材料。标准规定了线性和角度尺寸极限偏差为四个精度等级。当选择公差等级时必须同样考虑最重要的实际生产精度（除结构因数之外）根据ISO 2768-1 通常极限偏差被分为2组（表）：线性尺寸的极限偏差3.1，破边的极限尺寸3.2和角度尺寸的极限偏差3.3。尺寸达到0.5mm(表格3.1，3.2)极限尺寸在各自的基本尺寸后定义正确。备注：如果根据这个标准尺寸的常规极限偏差必须应用，各自的记录必须放置在图面中（在描述区域或在邻近的地方）。例如，中等公差等级 ISO 2768 - m。提示：如果不与机构和技术需求相抵触，使用优先的中等精度等级m于加工的金属零件。特殊公差的配合设计. 4 本节可以用于设计已知间隙或干涉的机器零件适合的标准配合。配合设计依据于标准ISO 286(查看1)。配合设计自动执行同时完成后计算提供用户一组15个参数符合最佳需求的配合输入于节4.1中。 4.2 配合系统尽管通常会有无任何公差带的组合零件，由于结构，技术和成本的原因仅有两种孔与轴的组合方式可推荐。A. 基孔制配合的目标间隙和干涉通过孔公差带H与各种轴公差带的组合而实现。在公差和配合的系统中，孔的下偏差始终为0。 B. 基轴制配合的目标间隙和干涉通过轴公差带h与各种孔公差带的组合而实现。在公差和配合的系统中，孔的上偏差始终为0。 含义：d=D . 基本尺寸/ . 孔尺寸带 . 轴尺寸带定义产品类别或生产系统的选项总是受以下因数影响： 产品的结构设计和组装方式。 加工零件的生产流程和成本。 半成品类别和材料的使用量。 采购成本，量测和生产工具的维护与储备。 车间的机器财产。 标准零件的使用选择。 提示：尽管在功能方面两个系统是等同的，基孔制优先选用。4.3 配合类别取决于组合零件公差带的相互位置，划分三类配合：A. 间隙配合允许在轴与空的配合之间存在间隙的配合。孔的下限尺寸大于或等于轴的上限尺寸。 B. 过渡配合配合中可能存在间隙或干涉（取决于轴孔的实际尺寸）。轴与孔的公差带部分或全部干涉。 C. 过盈配合配合中总是存在一些干涉。孔的上限尺寸小于或至少等于轴的下限尺寸。 4.4 基本尺寸输入组合零件的常规理论尺寸。注意：标准ISO 286定义的公差系统，偏差和配合仅适用于基本尺寸到3150mm。 4.5, 4.6 配合的极限偏差。取决于选择的配合类别1.3,在行4.5,4.6中输入设计配合的间隙或干涉目标极限值。4.7 配合的设计和选择。本节可以用于配合设计本身。在节4.1中设置所有配合的目标参数后，点击该行的按键启动自动配合设计。设计过程综合了定义孔与轴的公差带（查看节1.3,1.4中的表格以及选择15最优标准配合。计算过程中的对话框会通知用户。选择一个配合的定性的准则包含来自目标值 4.5, 4.6设计配合的间隙或干涉的极限值的偏差的和（绝对值），计算完成后，选择的配合输出到表格中。设计的配合表格分为两部分。下部包含选择的配合列表于从最优到最差的优化。表格的上部给储一个优先配合，它的参数明显地最符合目标极限偏差4.5,4.6。在选择表格中任一配合后，其参数显示于节4.8中。备注：表格中的尺寸数据以m给出4.8 选择配合参数选择配合的参数被计算同时孔与轴的公差带的相互位置显示于此章节中。备注：图片中的尺寸数据以m给出公差与表面处理地关系. 5本节包含一个表格描述了机器零件表面处理和其尺寸公差之间地关系。各个公差等级适合给出的零件加工方法以绿色标记在表格中。提示：可以在工具“尺寸转换”中找到描述表面粗糙度和机器零件加工方法之间关系地表格。设置计算，改变语言.设计计算参数和语言信息可以在文档 设置计算，改变语言中找到。工作表修改（计算）.如何修正和拓展计算工作表的常规信息在文档工作表（计算）修改中提到第 13 页 共 13 页
