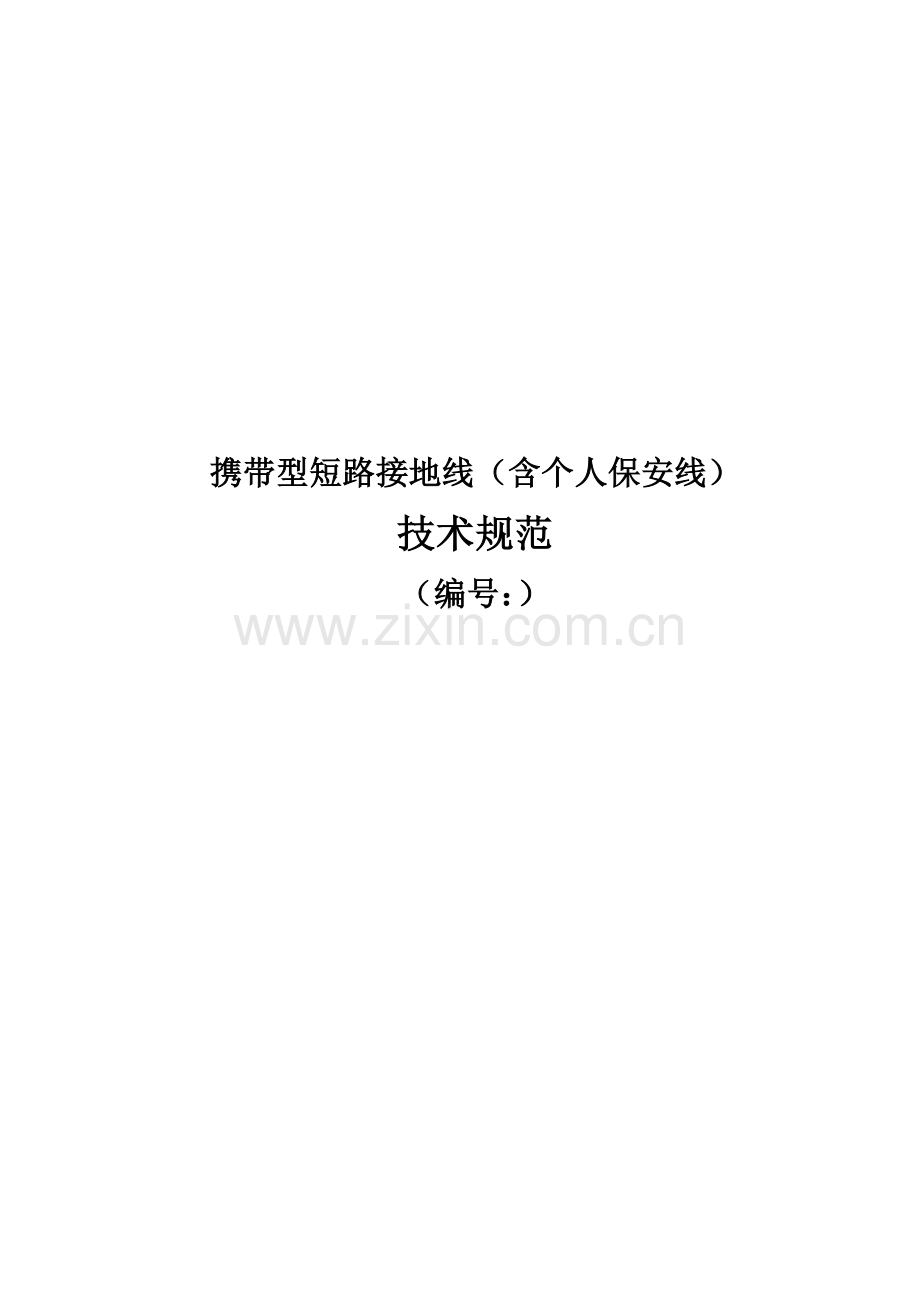

携带型短路接地线（含个人保安线）
技术规范
（编号：）

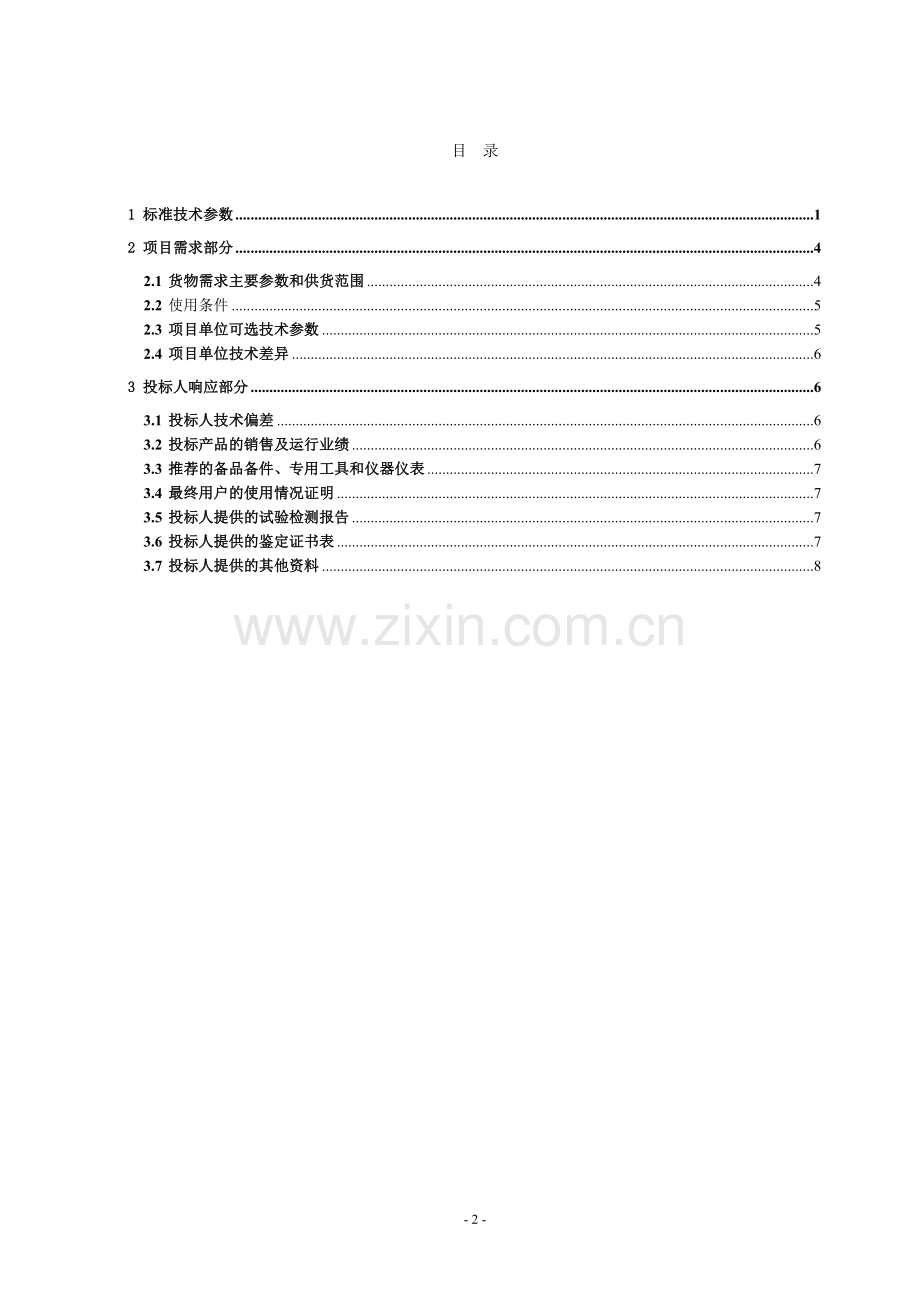

目 录

1 标准技术参数 1
2 项目需求部分 4
2.1 货物需求主要参数和供货范围 4
2.2 使用条件 5
2.3 项目单位可选技术参数 5
2.4 项目单位技术差异 6
3 投标人响应部分 6
3.1 投标人技术偏差 6
3.2 投标产品的销售及运行业绩 6
3.3 推荐的备品备件、专用工具和仪器仪表 7
3.4 最终用户的使用情况证明 7
3.5 投标人提供的试验检测报告 7
3.6 投标人提供的鉴定证书表 7
3.7 投标人提供的其他资料 8

- 7 -
1 标准技术参数
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。“投标人保证值”应与型式试验报告相符。如有偏差，请填写技术偏差表。
表1－1 技术参数响应表
序号
项 目
投标人保证值
1
应能够承受短路时短时间最大电流所产生的混合热应力与机械应力
（投标人响应）
2
应有透明、柔软、耐高低温不粘连不脆裂，厚度不小于1mm的外护层
（投标人响应）
3
短路接地线，对于25、35、50、70、95、120mm2，平均每米的直流电阻值应分别小于0.79、0.56、0.40、0.28、0.21、0.16mΩ
（投标人响应）
4
个人保安线，对于10、16、25mm2，平均每米的直流电阻值应分别小于1.98、1.24、0.79mΩ
（投标人响应）
5
便携式短路接地线操作棒的工频耐压应满足表1－2要求
（投标人响应）

表1－2　　操作棒的工频耐压试验

额定电压(kV)
试验长度(m)
工频耐压(kV)
1min
5min
10
0.4
45
－
35
0.6
95
－
63
0.7
175
－
110
1.0
220
－
220
1.8
440
－
330
2.8
－
380
500
3.7
－
580

2 项目需求部分
2.1 货物需求主要参数和供货范围
2.1.1 货物需求主要参数和数量
表2 货物需求主要参数和数量一览表

货物
型号
电压等级
数量
携带型短路接地线（含个人保安线）
插入型
0.4kV

携带型短路接地线（含个人保安线）
平口压紧型
0.4kV

携带型短路接地线（含个人保安线）
鸭嘴挂钩型
0.4kV

携带型短路接地线（含个人保安线）
夹钳型
0.4kV

携带型短路接地线（含个人保安线）
变电用平口压紧型25mm2
10kV

携带型短路接地线（含个人保安线）
变电用平口压紧型35mm2
10kV

携带型短路接地线（含个人保安线）
变电用平口压紧型50mm2
10kV

携带型短路接地线（含个人保安线）
变电用挂钩型25mm2
10kV

携带型短路接地线（含个人保安线）
变电用挂钩型35mm2
10kV

携带型短路接地线（含个人保安线）
变电用挂钩型50mm2
10kV

携带型短路接地线（含个人保安线）
线路用挂钩型25mm2
10kV

携带型短路接地线（含个人保安线）
变电用/平口压紧型25mm2
35kV

携带型短路接地线（含个人保安线）
变电用/平口压紧型35mm2
35kV

携带型短路接地线（含个人保安线）
变电用/平口压紧型50mm2
35kV

携带型短路接地线（含个人保安线）
变电用/挂钩型25mm2
35kV

携带型短路接地线（含个人保安线）
变电用/挂钩型35mm2
35kV

携带型短路接地线（含个人保安线）
变电用/挂钩型50mm2
35kV

携带型短路接地线（含个人保安线）
线路用/分相式/挂钩型25mm2
35kV

携带型短路接地线（含个人保安线）
线路用/组合式/挂钩型/钢钎25mm2
35kV

携带型短路接地线（含个人保安线）
线路用/组合式/挂钩型/螺栓25mm2
35kV

携带型短路接地线（含个人保安线）
变电用/组合式/挂钩型25mm2
110kV

携带型短路接地线（含个人保安线）
变电用/组合式/挂钩型35mm2
110kV

携带型短路接地线（含个人保安线）
线路用/分相式/挂钩型25mm2
110kV

携带型短路接地线（含个人保安线）
线路用/分相式/挂钩型35mm2
110kV

携带型短路接地线（含个人保安线）
线路用/组合式/挂钩型25mm2
110kV

携带型短路接地线（含个人保安线）
线路用/组合式/挂钩型35mm2
110kV

携带型短路接地线（含个人保安线）
变电用/组合式/挂钩型35mm2
220kV

携带型短路接地线（含个人保安线）
变电用/组合式/挂钩型50mm2
220kV

携带型短路接地线（含个人保安线）
线路用/分相式/挂钩型35mm2
220kV

携带型短路接地线（含个人保安线）
变电用/分相式/挂钩型35mm2
500kV

携带型短路接地线（含个人保安线）
变电用/分相式/挂钩型50mm2
500kV

携带型短路接地线（含个人保安线）
线路用/分相式/抛落型35mm2
500kV

携带型短路接地线（含个人保安线）
线路用/分相式/抛落型50mm2
500kV

2.1.2 货物供货范围
表3 货物供货范围一览表
主要设备名称
项目单位要求
投标人响应
型号
单位
总数量
备注
型号
单位
总数量
备注

注　1 如不需供货的设备在相应栏中划“○”。

2.2 使用条件
2.2.1 环境条件
表6 环境条件一览表
序号
名 称
单位
项目单位要求值
投标人保证值
1
环境温度
　最高日温度
℃
+55℃

　最低日温度
-25℃

　最大日温差
℃

2
　海拔
m
1500

3
　风速/风压
m/s / Pa

4
　相对湿度
　最大日相对湿度
%

　最大月平均相对湿度

注：有较严酷使用条件时，如东北的低温等。投标厂商应提供相应的运行业绩表及其它相关材料。

2.3 项目单位可选技术参数
项目单位应根据实际工程情况认真填写相应的技术参数响应表中可选择部分。
表7 项目单位可选技术参数表
序号
项 目
单 位
标准参数值
项目单位要求值
投标人保证值
一

1

/
（项目单位提供）
（投标人响应）
2

/

（投标人响应）
3

/

（投标人响应）

2.4 项目单位技术差异
项目单位原则上不能改动专用部分标准技术参数值，根据工程实际情况，相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出。
表8 项目单位技术差异表
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
序号
项 目
单 位
标准参数值
项目单位要求值
投标人保证值
1

2

…

3 投标人响应部分
3.1 投标人技术偏差
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的要求，且在技术差异表中填写“无差异”，不允许留空格。如投标人提供的设备参数优于本招标书的要求，请在备注中详细说明，其参数以所提供有效的试验报告为准。
表9 投标人技术偏差表
序号
项 目
对应条款编号
技术招标文件要求
差 异
备 注
1

2

3

3.2 投标产品的销售及运行业绩
表10 投标产品的销售及运行业绩表
序号
产品型号
运行单位
投运数量
投运时间
联系人及
电话
备注

3.3 推荐的备品备件、专用工具和仪器仪表
表11 推荐的备品备件、专用工具和仪器仪表供货表
序号
名 称
型号和规格
单位
数量
1

2

4

5

6

7

3.4 最终用户的使用情况证明
注　使用情况证明需有投运前后的测试数据

3.5 投标人提供的试验检测报告
表12 投标人提供的试验检测报告表
序号
产品型号名称
试验报告类别和内容
依据标准
试验时间
试验单位

3.6 投标人提供的鉴定证书表
表13 投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依据标准
鉴定时间

3.7 投标人提供的其他资料
