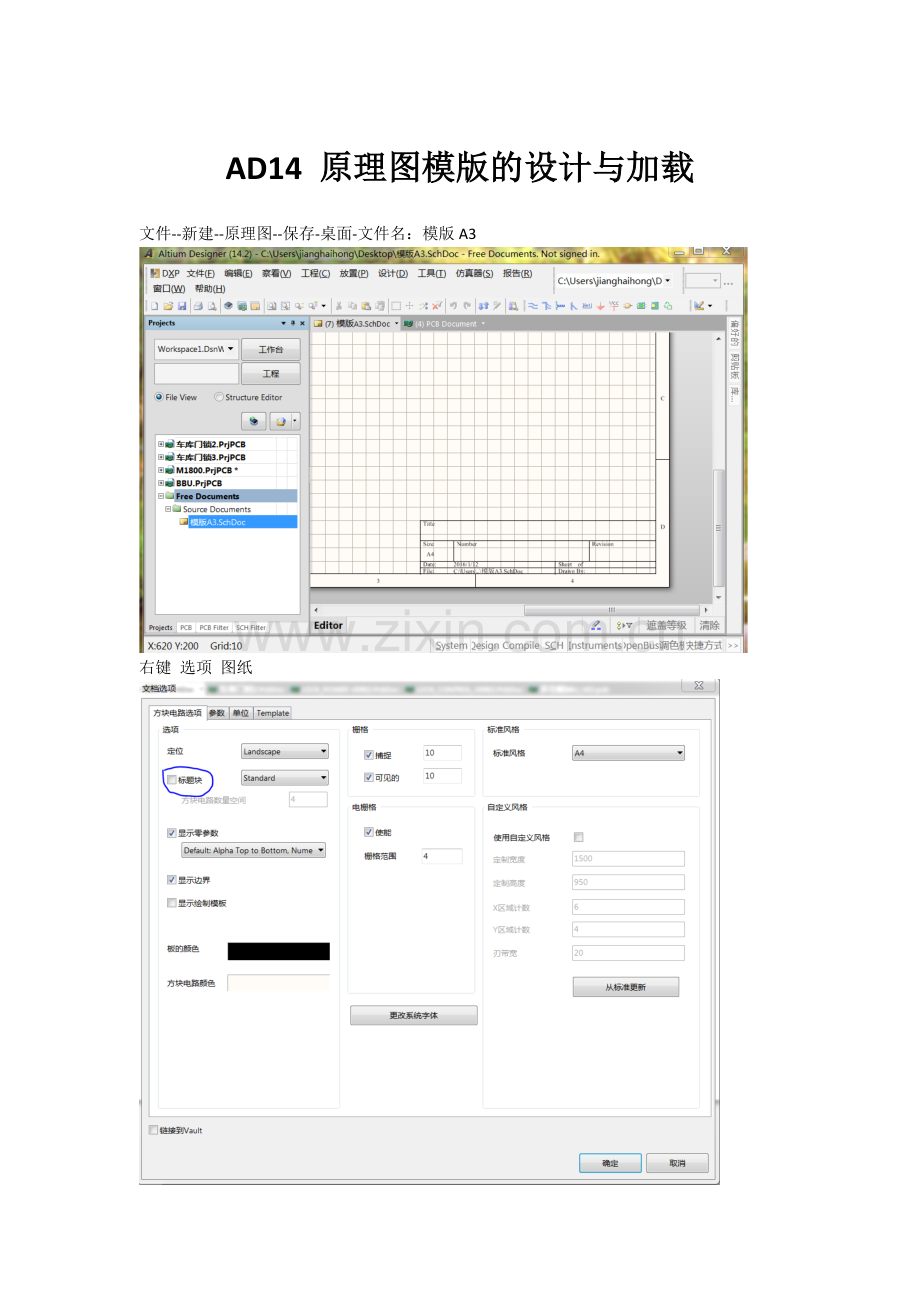

AD14 原理图模版的设计与加载
文件--新建--原理图--保存-桌面-文件名：模版A3

右键 选项 图纸

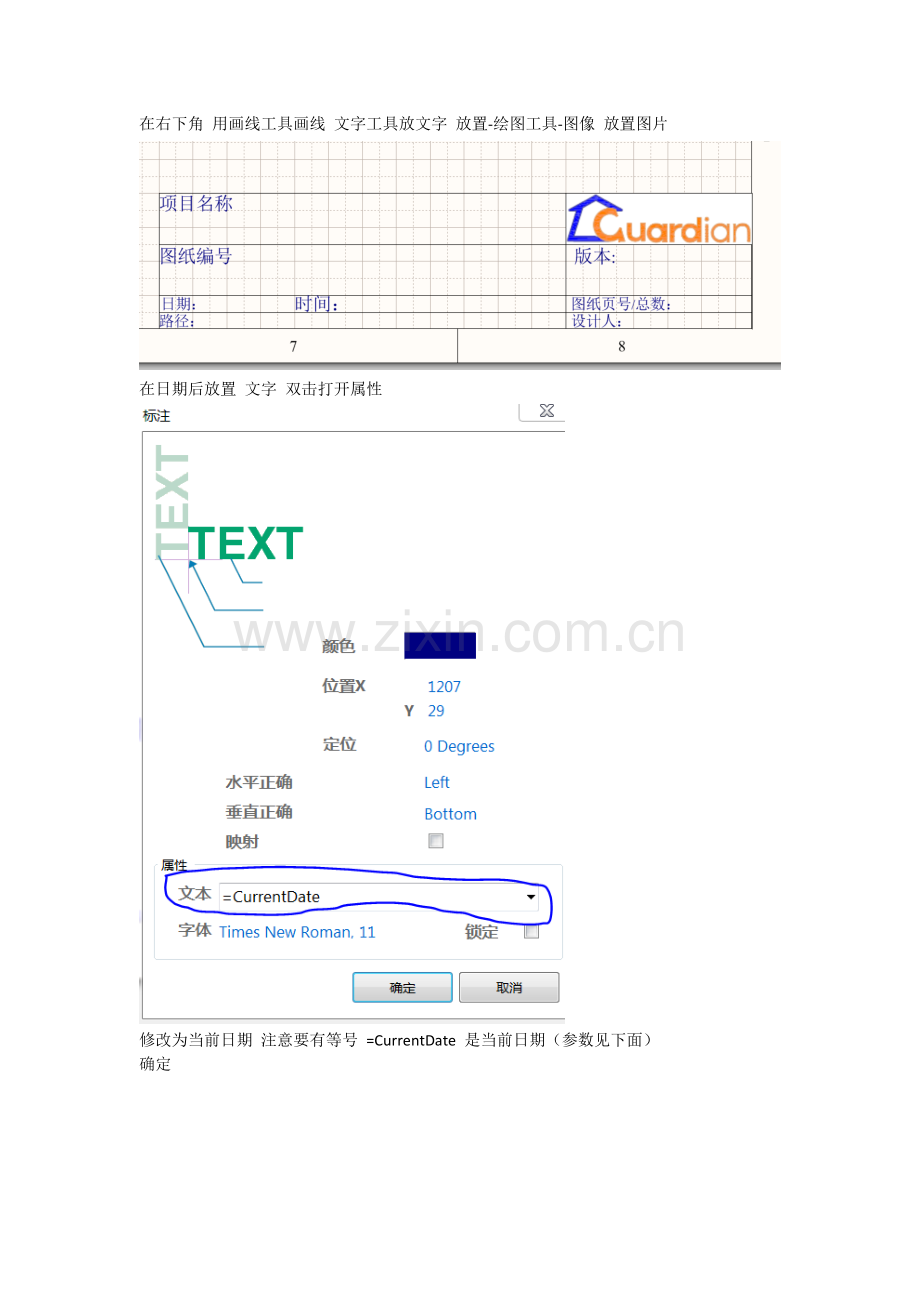

在右下角 用画线工具画线 文字工具放文字 放置-绘图工具-图像 放置图片

在日期后放置 文字 双击打开属性

修改为当前日期 注意要有等号 =CurrentDate 是当前日期（参数见下面）
确定

修改的参数和一下信息相对应
右键 选项 图纸 参数

保存
把文件复制到C:\Users\Public\Documents\Altium\AD14\Examples
模版就设计好了
加载模版
文件--新建--原理图==保存-桌面--文件名：模版A3

右键--选项--图纸
标题块 的勾取消
标准风格 改为 A3

确定
设计--通用模版--ChooseAnother File….

选择模版A3 打开

确定
新的模版就加载了

右键--选项--图纸--参数

确定

完成模版加载
如果不想在用该mb
设计--移除当前模版
