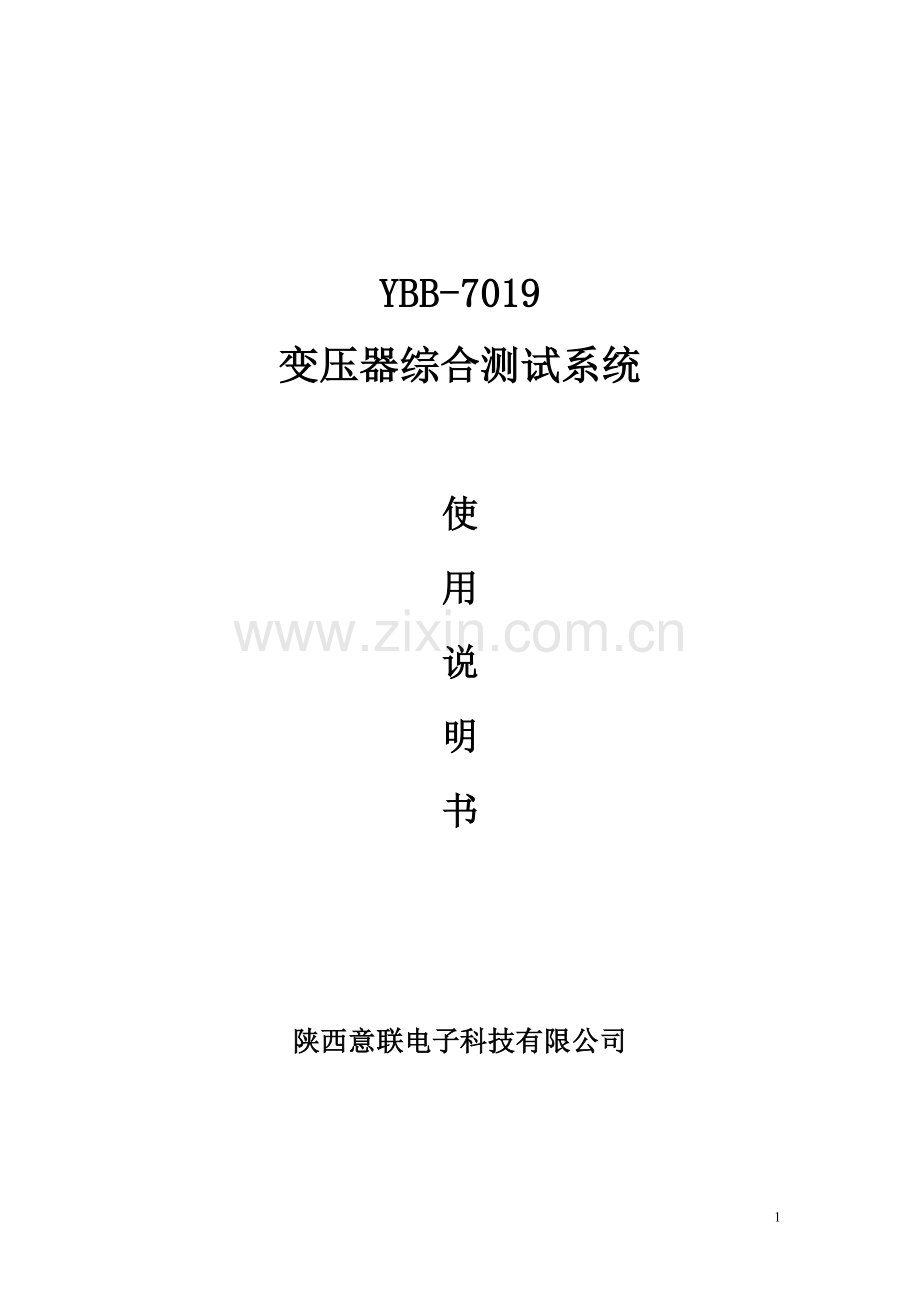

YBB-7019
变压器综合测试系统

使

用

说

明

书

陕西意联电子科技有限公司

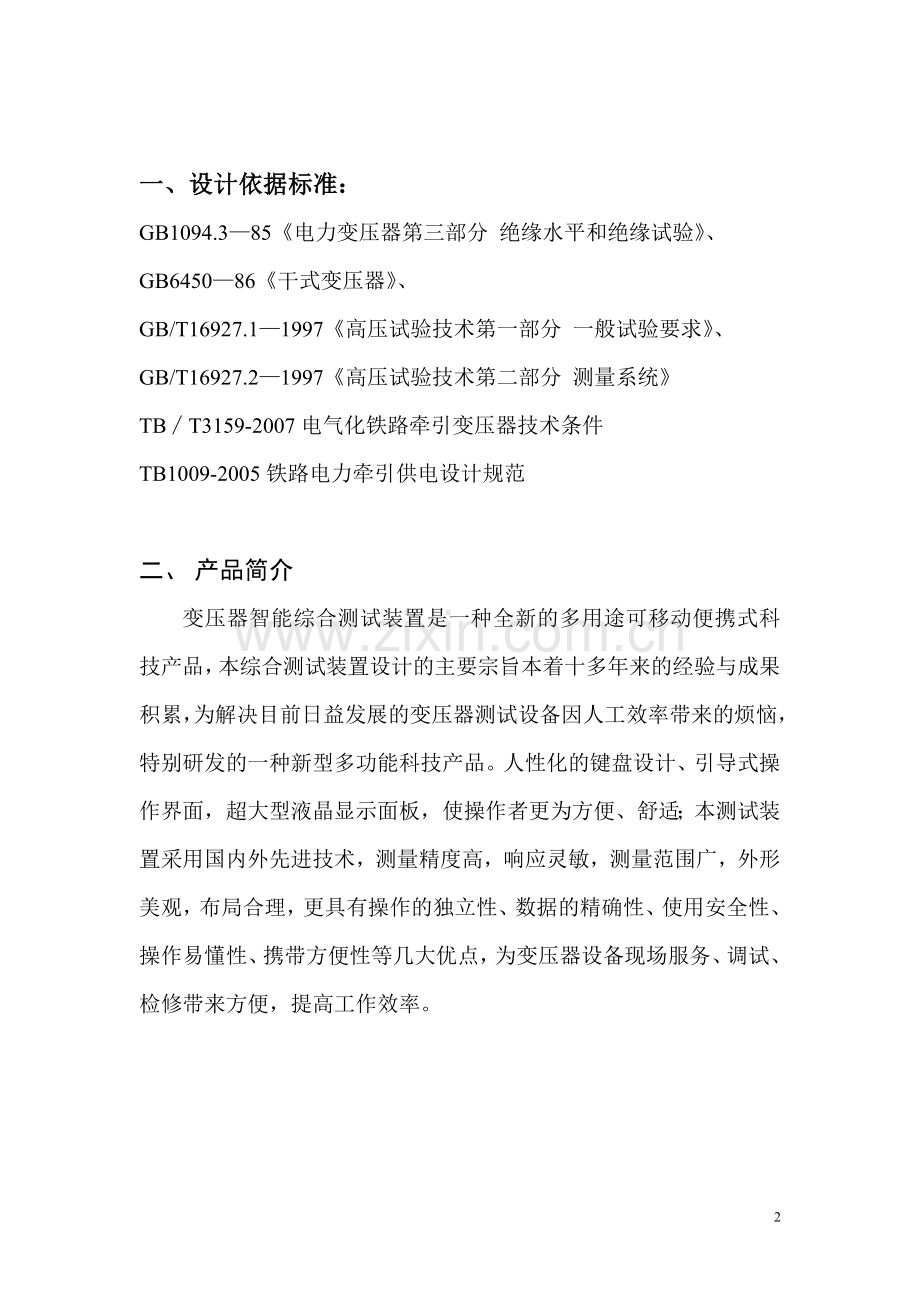

一、设计依据标准：
GB1094.3—85《电力变压器第三部分 绝缘水平和绝缘试验》、
GB6450—86《干式变压器》、
GB/T16927.1—1997《高压试验技术第一部分 一般试验要求》、
GB/T16927.2—1997《高压试验技术第二部分 测量系统》
TB∕T3159-2007电气化铁路牵引变压器技术条件
TB1009-2005铁路电力牵引供电设计规范

二、 产品简介
变压器智能综合测试装置是一种全新的多用途可移动便携式科技产品，本综合测试装置设计的主要宗旨本着十多年来的经验与成果积累，为解决目前日益发展的变压器测试设备因人工效率带来的烦恼，特别研发的一种新型多功能科技产品。人性化的键盘设计、引导式操作界面，超大型液晶显示面板，使操作者更为方便、舒适；本测试装置采用国内外先进技术，测量精度高，响应灵敏，测量范围广，外形美观，布局合理，更具有操作的独立性、数据的精确性、使用安全性、操作易懂性、携带方便性等几大优点，为变压器设备现场服务、调试、检修带来方便，提高工作效率。

三、 系统功能
变压器在运行中很容易出现电阻值升高、绝缘老化、局部放电、受潮或局部过热等现象，针对以上现象实施变压器故障诊断，对于提高整个电力系统安全运行的可靠性是非常必要的。变压器智能综合测试装置是本公司在传统测试技术基础上经过不断的实验和完善，结合国外技术最新成果，吸收国内外变压器检测装置及现场运行经验，研究开发的新一代变压器智能综合测试装置，可针对变压器进行直流电阻测试、线圈匝数比测试、绝缘测试、现场环境温度、湿度检测等功能，通过对各项数据的分析，能及时捕捉到变压器故障信息，科学指导变压器设备运行、检修。

四、系统特点 ：
1、本综合测试装置能完成220KV以下的老化性能试验，匝数比组别试验、绝缘试验、现场环境温度、湿度检测。
2、大屏幕、高亮度、宽温型液晶显示，中文菜单提示。液晶亮度对比度可调节，在强阳光下也能清晰显示。
3、内置微型打印机，汉字打印输出，可现场直接打印出测试结果。
4、内有保护电路，避免仪器损坏和人员事故。
5、自动完成测试数据的温度监测。
6、内置日历新型超轻高能量电池，体积小、容量大等特点。
7、本装置设计精巧，性能优越，功能强大，体积小、重量轻，采用国内最先进一体化设计，大大降低了劳动强度，提高工作效率。

五、技术指标：
1、使用条件：
工作电源：220V交流电源
环境温度：-15℃～40℃
相对温度：≤85％RH
2、 技术参数：
A、直流电阻测试： 高档 1---2000Ω;
低档 0.001 ---2000mΩ
0.2%±5个字
最大电流： 10A
B、变压器匝数比：1—10000
1-1000 0.2%
1000-10000 0.5%
C、绝缘电阻：测试电压：2500V、5000V
D、温度23℃±5℃ 湿度≦70%时 误差：±10%
E、功耗：≤300W

六、外形结构

七、操作方法
1、测试前准备
将仪器可靠接地，连接交流电源
2、测试变压器直流电阻
a.测试线的连接方法：

线电阻测试接线图 相电阻测试接线图

b . 上图为变压器高压侧接线示意图，低压侧接线方法与高压侧接线方法相同，在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。备注：U+、I+为一套接线夹子，U－、I－为另一套接线夹子，接线时必须将U+夹在I+的内侧，U－夹在I－的内侧。线径大的为电流，线径小的为电压。注意：选择量程时不知道大小的，先选择大阻值向小阻值选；测试前变压器上不要有短路接地线。
c. 开始测试
接好连线，插上交流电源线后开机，选择好档位（根据所测变压器绕组直流电阻故计值选 择。例：如所测绕组值180欧左右，应将档位开关搬到高档，一般变压器高压侧绕组多用高档（不同机型）测试，低压侧多选用低档测试）。设置好时钟，按“OK”确认时钟，按‘OK’键（启动）进行测试，LCD显示“正在充电”，表示正在给变压器充磁。充好后显示“开始测试”，左侧显示测得直阻数据，右侧显示测试电流.由于电感充磁是一个缓慢的过程（特别是大型变压器,建议直流电阻小于5毫欧的变压器用10A以上的老化特性检测装置测试），所以等显示阻值相对稳定后再按住“OK”键，等到显示“正在放电”后再松开“OK键”，放电完毕进入打印界面，可依提示打印或重测。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。测试完毕关闭电源开关，等仪器提示放电完毕后最好再次用接地线直接放电后再拆线转换测试夹，进行再次测试。

d.放电：
在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时，电
感会通过它泄放能量。一定要在放电指示铃声完毕后才能拆掉测试线。

3、测试变压器线圈匝数比
a.测试线的连接方法

三相绕组测试接线图 单相绕组测试接线图
b. 在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。
c. 开始测试
⑴.打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图
设置接线方法
设置标准变比
开始数据测量
查看历史数据

↑:选择 确认:执行

此时可 按 “ ↑”键 选择功能菜单
　　　　按 “确认”键 执行相应功能
注： 按下按键，放开按键，为一次按键输入
设置接线方法 接法:Yy
设置标准变比
开始数据测量
查看历史数据

↑:选择 确认:保存
⑵．接法设置,进入接线方法设置后，液晶屏显示如下
此时 按“ ↑ ” 键选择接法
按“确认” 键保存接法，返回主菜单
设置接线方法
设置标准变比 变比=25.000
开始测量数据
查看历史数据

→:移位 ↑↓:增减 确认:保存
（3）。设置标准变比,进入标准变比设置后，液晶屏显示如下
此时　按“ → ”键选择数据位,选中的数据反向显示
　　　按“↑”“↓”键修改数据。
选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0 。
选中小数点后，按“↑”“↓”键，小数点循环移动。
按“确认”键保存变比后，液晶屏显示如下设置接线方法
设置标准变比 调压比=0.00%
开始测量数据
查看历史数据

→:移位 ↑↓:增减 确认:保存

调压比的设置方法和标准变比的设置方法相同。
按“确认”键保存调压比后，返回主菜单
变比调压比设置实例
例1. 变压器的电参数为
接法:Yy
电压比:10000V±5×5%/400V
接法设为:Yy
标准变比设为：10000/400=25
调压比设为： 5.00%
选择“开始数据测量”，按“确认”键后，显示如下

接法=Yy？

变比=25.000？

→:否 确认:是 ↑↓:换档

每按“↑”键一次,变比增加25.000×5%,即1.25。每按“↓”键一次,变比减少1.25。新的标准变比直接显示在屏上,按确认键,即可测量出结果。
例2. 变压器的电参数为
接法:Yy
电压比:高压1分接10500V，2分接10000V，3分接9500V，低压400V
接法设为:Yy
测量1分接时，
变比设为10500/400=26.250
调压比设为： 0.00%
选择“开始数据测量”，按“确认”键后，显示如下

接法=Yy？

变比=26.250？

→:否 确认:是 ↑↓:换档

按确认键,即可测量。
测量2分接时，
变比设为10000/400=25.000
调压比设为： 0.00%
选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。
测量3分接时，
变比设为9500/400=23.750
调压比设为： 0.00%
选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。
2分接测量完成后,显示如下

第３次　　　　 共３次
组别：１２点
ＡＢ：２５.００８　　　　　０．０３％
ＢＣ：２５.０１０　　　　　０．０４％
ＣＡ：２５.０００　　　　　０．００％

↑：翻页　→:打印 确认:返回
每次测量完成后，仪器自动保存数据，最多保存30个数据,超过3０后，本次数据存入第30次，第一次数据清除，即先进先出。
第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。第二行为组别。第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。如果测单相变压器,只有前三行显示。如果实测变比的相对误差大于１0 %,显示“＞１０％”, 如果实测变比的相对误差小于-１0 %,显示“<-１０％”。
按“↑”键，查看历史数据。
按“←”键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。
按确认键，返回主菜单。
4、测试绝缘性能
使用说明：将电池装入仪表后，功能开关置于“BATT.CHECK”（电池检测），按下电源按钮，观察表针指示，指针在“BATT.GOOD”线内，则表示电源满足仪表正常工作，否则须更换电池。将E.L端子接入被测物，功能开关置各电压档，按下按钮开关（可顺时针旋动将按钮锁紧），即可听到连续的“嘀....”声。此时，指针偏转指示测量数值，刻度指示红灯亮读取橙色区域内的刻度值，绿灯亮读取绿色区域内的刻度值。根据需要，可接入屏蔽端（被测物屏蔽后，接入G端）。
八、注意事项
1. 仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气，应避免受潮、跌落、暴晒等。
2.仪器如有问题，用户不得擅自打开，请速与厂家联系。
3．测试变压器直流电阻过程中，必须确认放电完毕方可拆线。
4．仪器接地柱必须可靠接地
5．电源保险为2A,在电源插座里面。测试保险为1A。如果在匝数比过程中测试线短路、高低压接反,会熔断保险。保险熔断后，如果进行测量，在显示“ 正在测量，请等待！ ”后停住。请关机，更换相同容量的保险，重测。
6. 在直流电阻测试过程中严禁改变测试档位（高档/低档）！！！
7. 在变压器匝数比测试过程中切勿将变压器的高低压接反！
8.仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线,如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。
九、常见问题处理
⑴. 开机无显示：无交流220V，检查电源线和保险
⑵. 显示不正常：主板或显示器故障，检查计算机主板或更换显示器
⑶. 充电时熔断保险：电流源故障，更换恒流开关电源
⑷.在测量变压器直流电阻时，出现三相电阻严重平衡，需要检查设备与测试品的连接是否可靠
⑸.在测量变压器直流电阻时，出现充电时间过长或者显示器无法正常显示，需要更换测试电流，重新对测试品进行测量
⑹.假如仪器在接入交流电源模块开关打开状态下，显示器上无内容，需要检查进线电源保险是否完好
⑺. 假如仪器在接入交流电源模块开关打开状态下，显示器上内容显示不完全，可能是仪器受潮，需要将仪器放置于通风处通风，直到显示正常
⑻.仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。
⑼ .显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。
⑽. 在使用绝缘性能测试时，应将仪表为水平放置，倾斜将产生读取误差；BATT.CHECK电池检测档耗费电流较大，应避免长时间检测。在电源按钮按下后，请不要拨动功能选择开关转换电压，以免损坏仪表。
十、培训
我方将提供招标方认为必要的附加培训。
我方派出有关专家到现场，承担现场培训任务。现场培训的要求与工厂培训相仿。
现场培训有下列内容：
1) 当进行现场安装和测试时，我方对招标方的运行人员进行系统的在线操作培训。
2) 我方将提供培训所需的教学设备、仪器。
3) 我方将提供培训的场地。
4) 我方派出富有教学经验和实践经验的专业技术人员进行授课和讲解。
5) 我方将负责所有培训资料的准备。
十一、售后服务
1、 卓越的客户服务是我们的骄傲，通过全方位的专业服务，确保您永无后顾之忧。
2、 西安合电电气有限公司可提供优质、快捷的系统维护服务。在收到保修电话后，即时通知公司总部工程技术人员在一个工作日内赶到现场进行修复。
3、 小故障一个工作日可解决；
一般故障三个工作日可解决；
重大故障，如在三个工作日无法解决的或设备损坏在三个工作日无法修复的，则由我方先另行提供替换设备先保证系统的正常运行，等设备返修好再更换。
4、 在每次报修结束后的8小时内送交业主一份维修报告，标明业主保修时间、维修工程师到场时间、故障原因、采取的维修措施及系统恢复时间。
5、 我方在中国境内设有固定的备品、备件供应渠道。
6、 在质量保证期结束后，我方仍应按其投标时所做出的承诺向业主提供所需的备品、备件。
7、 在质保期内，在业主独立操作之后，公司每年对系统将进行一次全面维护及测试，并出具报告。保修期满后将实行终身维修服务。维修收取器材成本费和少量人工费。每次巡访服务均作记录归档，以便保证用户的系统正常使用。
8、 设立服务热线，提供24小时热线服务
9、 运行指导服务，本公司将派有经验的技术人员对系统的正常运行进行直接的指导和辅助。
10、公司在本工程维护保养服务时，将存有全部施工图纸及相关技术文件以便维修时查阅，确保系统维护正常运行，不受业主方或我方技术人员变动而影响。
11、系统升级扩展优惠
12、从系统正常开始运行之后，随着技术的迅速发展和需求的日益提高而业主方如若需要进行系统升级和规模扩展时，本公司将提供系统升级和扩展的最佳优惠和最好的技术支持。
十二、运输、存储
1. 运输
本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱 内应垫有泡沫防震层。包装好的产品,应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。

2. 贮存
存放本产品的环境温度为-25～50℃，相对湿度不大于95％，室内应无酸、碱及腐蚀性气体，应无强烈的机械冲击和震动。

十三、产品成套性
⑴.测试仪 1 台
⑵.测试连接线 3 套
⑶.使用说明书 1 份
⑷.铝合金线箱 1 个
