公路路基工程测量的过程及方法

摘要·本文针对公路路基工程测量的过程及方法，包括施工导线点，水准测设。挖方路基路堑堑顶放样，路基中线，边线恢复，路基各层高程控制等
关键词·控制点，测设，测量，中边桩，高程。

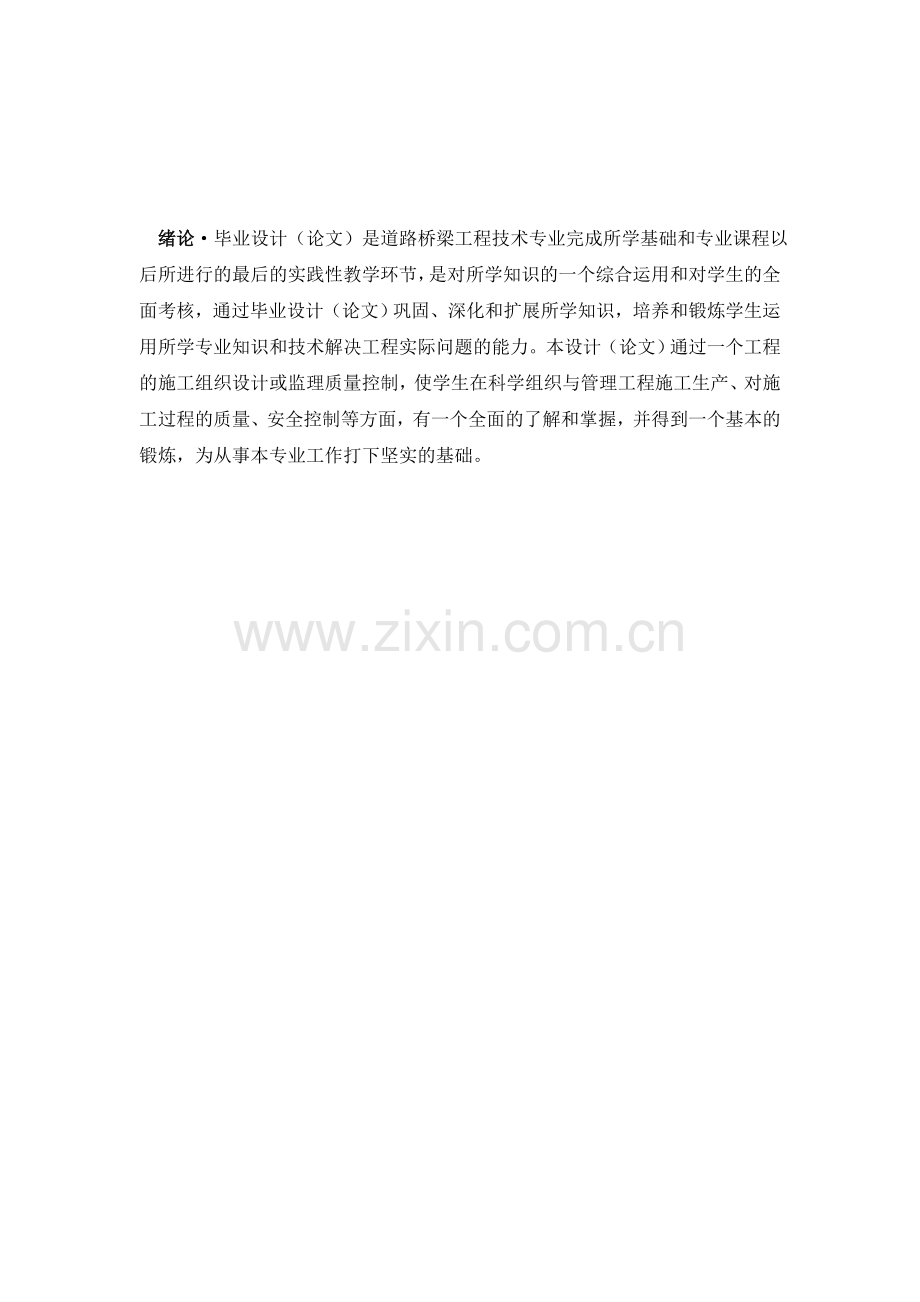

绪论·毕业设计（论文）是道路桥梁工程技术专业完成所学基础和专业课程以后所进行的最后的实践性教学环节，是对所学知识的一个综合运用和对学生的全面考核，通过毕业设计（论文）巩固、深化和扩展所学知识，培养和锻炼学生运用所学专业知识和技术解决工程实际问题的能力。本设计（论文）通过一个工程的施工组织设计或监理质量控制，使学生在科学组织与管理工程施工生产、对施工过程的质量、安全控制等方面，有一个全面的了解和掌握，并得到一个基本的锻炼，为从事本专业工作打下坚实的基础。

施工项目：洛阳至嵩县高速公路第三标段
施工单位：濮阳通达公路工程有限公司
工程概括：洛阳至嵩县高速公路NO·3合同段位于洛阳市伊川境内，施工范围K14+600~K23+000全长8.5km。
施工组织计划；
1·总体安排：根据工程规模及建设单位计划安排，本项目的施工工期拟定按30个月考虑。
2·主要工程数量：：洛阳至嵩县高速公路NO·3合同段位于洛阳市伊川境内，施工范围K14+600~K23+000全长8.5km，其中桥梁1444.3米/8座，涵洞149.43米/4道，分离式立交142.04米/2处，通道与天桥566.54米/11处。
3·临时工程安排：由于施工需要，在项目开工时沿路线线征地范围内修建工作便道，已贯通全线，方便路基填筑与桥梁施工，有水河道需架设临时便桥，在难以贯穿路段，可利用原有地方道路绕行或修建临时道路。利用乡间道路时应予以修建加固。一般中小桥施工尽量在征地范围内布置，以减少临时占用农田。临时施工用电线路结合施工或预制场地布置采用就近接变的原则，相邻较近的施工场地用支线输送。
4·施工组织规划：施工组织以施工生产
题目：道路施工测量
一·公路工程施工测量工作的任务，依据，内容
1·任务。公路工程施工测量，就是根据业主提供的设计文件中的有关图表和数据，在施工现场，用测量技术保证路线施工顺利进行并控制路线的线行和高低。
2·内容。在施工前：根据公路勘测初测导线点，在施工标段现场，结合线路实际情况加密公路施工导线点；根据公路勘测初测水准点，在施工标段现场，结合线路实际情况加密施工水准点。施工过程中：根据施工标段加密的施工导线点，在施工过程中用坐标放样的等方法标定路线中桩，边桩等平面点位，以监控路线线形（直线和曲线）；：根据施工标段加密的施工水准点，在施工过程中用水准测量的等方法标定路线中桩，边桩高程等，监控施工过程中挖填高度和线路纵向高低以及横向坡度。在施工结束后，根据规范质量标准和道路设计要求，检测路基路面各部分的宽度高程横坡及中线偏差等几何尺寸。
3·依据《公路路基工程施工技术规范》。
3.1路基开工前应做好施工测量工作，其内容包括导线中线水准点复测，横断面检查与补测，增设水准点等。
3.2·导线起始点应与设计单位测定结果比较，测量精度应满足要求：角度闭合差（’’）为±16√n，n是测点数；坐标闭合差为±1/1000。高速公路和一级公路的水准闭合差为±20√Lmm,L为水准路线长度，水准点间距不易大于1000M。
3.3·原有导线点不能满足施工要求时，应进行加密，保证在道路在施工过程中，相邻导线点能互相通视。
3.4·复测导线时必须和相邻施工段的导线闭合。
二·公路工程施工测量的准备工作
1·资料收集：公路平面总体设计即路线平面图；路线横断面图；路基横断面图；路面结构图；路基设计表；直线曲线及转角表；埋石点成果表；逐桩坐标表；路基标准横断面图；
2·现场勘察
三·测量仪器：GPS,全站仪，水准仪，对讲机，钢尺，记号笔，木桩等。
四·公路工程施工控制点的复测和加密
1·导线点的复测和加密
1.1·要求：通视良好，点桩要埋设牢固，便于保护，施工导线点位的密度要满足施工现场放样需求，点位桩要醒目，易识别。
1.2·加密导线点测设
测设方案：附和导线；闭合导线；支导线；
当施工标段只有一组起始数据时，可考虑选用闭合导线；当有两组数据时可考虑选用附和导线；当有特殊情况时，如涵洞放样时等可考虑选用支导线。一组起始数据就是一条导线边两个导线点的坐标已知；两组数据就是根据两个不相邻的导线边四个导线点的坐标已知。
2）测设方法：导线测量实际上就是测量不同相互连接线的夹角和边长，简而言之就测角和测距。
图3-1是一条附和导线，3-2是一条闭合导线3-3是一条支导线。只要用全站仪测出图中β角和边长，然后通过计算便可求得各个导线点的坐标。

3)施工导线点的近似平差计算
导线方位角计算 Ti-(i+1)=T(i-1)-i+βi -180
T(i-1)-i为导线后一边的方位角即已知边长的方位角
Βi为导线点的水平角
即导线前一边的方位角等于后一边的方位角加上导线点的左角减去180°（不够180°，则加360°，如果结果大于360°，则再减去360°）
4）导线点坐标XY的计算：纵坐标Xi=Xi-1+△X(i-1)-i
横坐标Yi= Yi-1+△Y(i-1)-i
式中：△X纵坐标增量△X=DcosT(D为导线边长T为该导线边方位角)
△Y纵坐标增量△Y=DsinT(D为导线边长T为该导线边方位角)
即：导线上人一点的坐标xy等于后一点的坐标xy值加上坐标曾量。
5）角度闭合差的计算
a）附和导线角度闭合差的计算公式
ƒβ=T起+∑βi-n180°-T终=T起-T终+∑βi-n180°
或有下式
ƒβ= T终计- T终已
T起---为附和导线已知起始边的方位角
∑βi 为附和导线所有观测角（左角之和）
T终已 附和导线已知附和（终）边的方位角
T终计= T起+∑β左- n180°
闭合导线的方位角计算
内角闭合差：ƒβ=∑βi-（n-2）n180°
外角闭合差：ƒβ=∑βi-（n+2）n180°
∑βi为闭合导线实测的n个内角（或外角）角总和
N为测角总数
（n-2）n180°为闭合导线内角理论值
（n+2）n180° 闭合导线外角理论值
2·水准点的复测与加密
1.1要求：水准点间距控制在160米范围内；在重要结构物附近宜设两个以上的施工水准点；施工水准点布设牢固，并妥善保护。
1.2·施工水准点的测设原则：必须遵循有高级带低级的原则，即必须从设计单位提供的水准点到施工水准点；施工水准点的起终点必须是设计单位提供的水准点，其测定结果必须符合规范要求；
1.3施工水准点的测设方案
a）符合水准路线
b）闭合水准路线
c）复测水准路线，即往返测水准路线。
五·公路施工放样数据概述
一般情况下，设计单位提供的数据只是线路路面中桩的坐
标与高程。施工单位为了施工还需计算出与中桩相对应
边桩的坐标和高程及加桩的坐标和高程。
计算平面施工放样数据的依据是：逐桩坐标表；导线点
标；路面横断面结构图提供的路面宽度及边坡比；交点里程桩号及坐标和曲线元素。

结论：

参考文献
1.交通部，公路工程技术标准（JTG B01-2003），北京：人民交通出版社，2003
2.交通部，公路桥涵施工规范（JTJ 041-2000），北京：人民交通出版社，2000
3.交通部，公路路基施工技术规范(JTG F10-2006)，北京：人民交通出版社，2006

附表：
工程数量表

路基施工机具设备数量表
序号
机械名称
型号
数量
备注
1
挖掘机
EX200
2

2
推土机
山推160
1

3
推土机
东方红100
1

4
平地机
PY165
1

5
平地机
PY180
1

6
装载机
ZL50C
2

7
压路机
江麓18t
1

8
压路机
宝马217
1

9
自卸汽车
乘龙15t
5

10
自卸汽车
东风5t
5

11
水 车
8t
1

12
路拌机

2

材料及工程量
序号
路基施工进度
材料
路基类别
工程量：m3
1
路床底
良好填筑土质
填方
6829000
2
水泥稳定土
良好土质及水泥
挖方
8625000
表4.2.2 土方路基实测项目
项

次
检 查 项 目
规定值或允许偏差
检查方法和频率
权值
高速公路
一级公路
其他公路
二级
公路
三、四级
公路
1△
压
实
度
(%)
零填及
挖方(m)
0~0.30
—
—
94
按附录B检查
密度法：每200m每压实层测4处
3
0~0.80
≥96
≥95
—
填 方
(m)
0~0.80
≥96
≥95
≥94
0.80~1.50
≥94
≥94
≥93
> 1.50
≥93
≥92
≥90
2△
弯 沉 (0.01mm)
不大于设计要求值
按附录I检查
3
3
纵断高程 (mm)
+10, -15
+10, -20
水准仪：每200m测4断面
2
4
中线偏位 (mm)
50
100
经纬仪：每200m测4点，弯道加HY、YH两点
2
5
宽 度 (mm)
符合设计要求
米尺：每200m测4处
2
6
平整度 (mm)
15
20
3m直尺：每200m测2处×10尺
2
7
横 坡 (%)
± 0.3
± 0.5
水准仪：每200m测4个断面
1
8
边 坡
符合设计要求
尺量：每200m测4处
1

灌砂法压实度检测记录表

项目名称

施工单位

合同段

监理单位

单项工程名称

范围

层次

路基
椎体内砂重m2（g）
730

标准砂密度ps（g/cm3）

1.426

最大干容重（g/cm3）
2.320

最佳含水量（%）

5.4
要求压实度（%）

97

序号

实验项目公式

试验位置桩号

K225+840
+790
+740
1
灌砂前筒+砂重（g）
9000
9000
9000
2
灌砂后筒+砂重（g）
4295
4905
4500
3
灌入试坑砂重（g）（1）—（2）—m2
3975
3365
3770
4
度坑体积cm3：（3）/ps
2788
2360
2644
5
湿试样重（g）
6705
5580
6295
6
湿密度（g/cm3）（5）/(4)
2.405
2.365
2.381
7
盒号
1号
2号
1号
2号
1号
2号
8
盒重（g）
65
70
65
70
65
70
9
盒+湿土重（g）
565
570
565
570
565
570
10
盒+干土重（g）
541
547
542
548
540
545
11
干土重（g）（10）—（8）
476
477
477
478
475
475
12
水重g9--10
24
23
23
22
25
25
13
含水量12/11·100
5.0
4.8
4.8
4.6
5.3
5.3
14
平均含水量（%）
4.9
4.7
5.3
15
干密度（g/cm3）6/(1+0.01w)
2.293
2.259
2.261
16
最大干密度g/cm3
2.32
2.32
2.32
17
压实度（g/cm3）15/16·100%
98.8
97.4
97.5
18
压实层厚度（cm）
17.0
16.0
16.50
