工程测量员中级职业技能鉴定考试理论考试试卷.docx

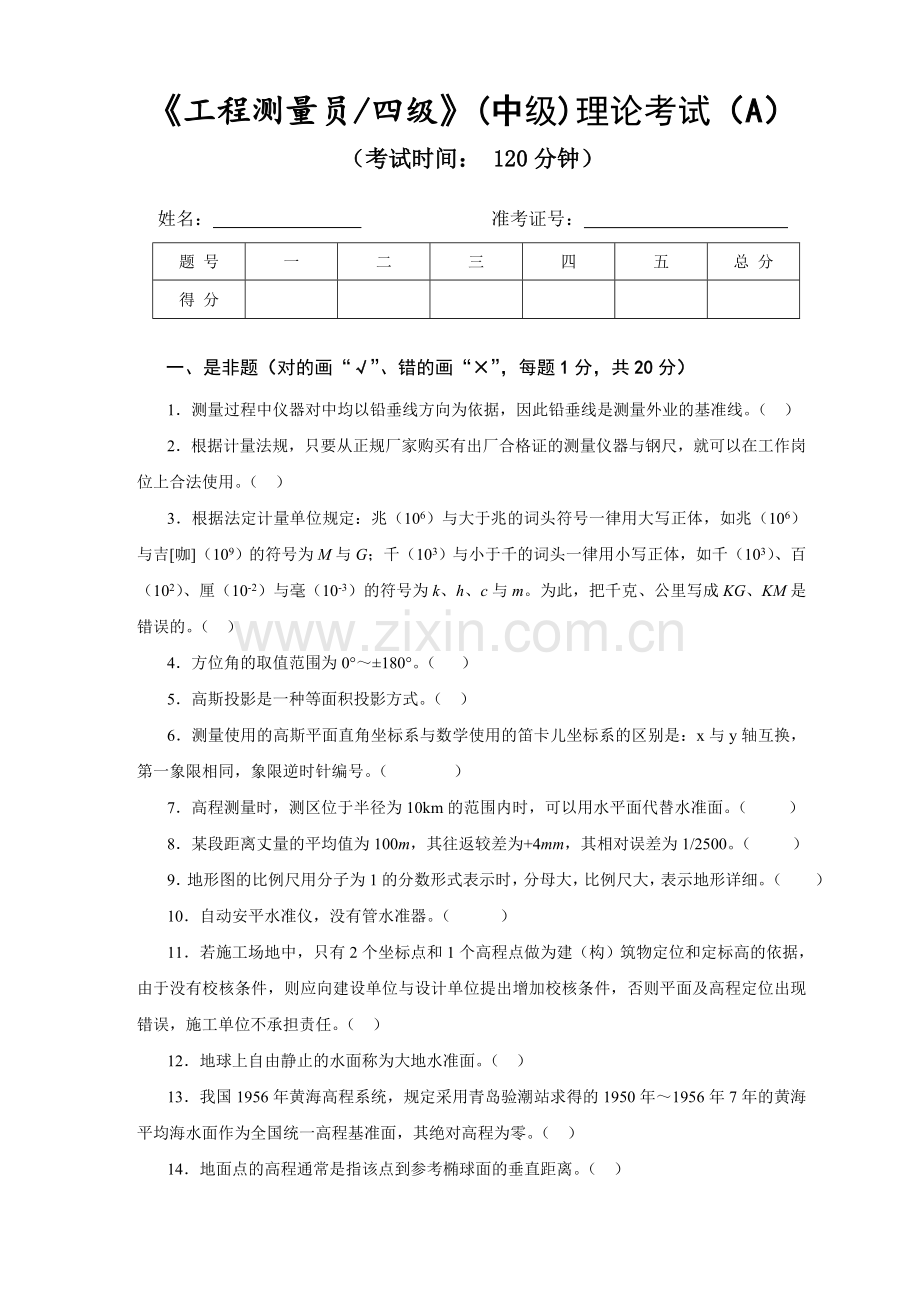

《工程测量员/四级》(中级)理论考试（A）
（考试时间： 120分钟）
姓名： 　　　　　　准考证号：　　　　　　　　　　　
题 号
一
二
三
四
五
总 分
得 分

一、是非题（对的画“√”、错的画“×”，每题1分，共20分）
1．测量过程中仪器对中均以铅垂线方向为依据，因此铅垂线是测量外业的基准线。（ ）
2．根据计量法规，只要从正规厂家购买有出厂合格证的测量仪器与钢尺，就可以在工作岗位上合法使用。（ ）
3．根据法定计量单位规定：兆（106）与大于兆的词头符号一律用大写正体，如兆（106）与吉[咖]（109）的符号为M与G；千（103）与小于千的词头一律用小写正体，如千（103）、百（102）、厘（10-2）与毫（10-3）的符号为k、h、c与m。为此，把千克、公里写成KG、KM是错误的。（ ）
4．方位角的取值范围为0°～±180°。（ ）
5．高斯投影是一种等面积投影方式。（ ）
6．测量使用的高斯平面直角坐标系与数学使用的笛卡儿坐标系的区别是：x与y轴互换，第一象限相同，象限逆时针编号。（ ）
7．高程测量时，测区位于半径为10km的范围内时，可以用水平面代替水准面。（ ）
8．某段距离丈量的平均值为100m，其往返较差为+4mm，其相对误差为1/2500。（ ）
9．地形图的比例尺用分子为1的分数形式表示时，分母大，比例尺大，表示地形详细。（ ）
10．自动安平水准仪，没有管水准器。（ ）
11．若施工场地中，只有2个坐标点和1个高程点做为建（构）筑物定位和定标高的依据，由于没有校核条件，则应向建设单位与设计单位提出增加校核条件，否则平面及高程定位出现错误，施工单位不承担责任。（ ）
12．地球上自由静止的水面称为大地水准面。（ ）
13．我国1956年黄海高程系统，规定采用青岛验潮站求得的1950年～1956年7年的黄海平均海水面作为全国统一高程基准面，其绝对高程为零。（ ）
14．地面点的高程通常是指该点到参考椭球面的垂直距离。（ ）

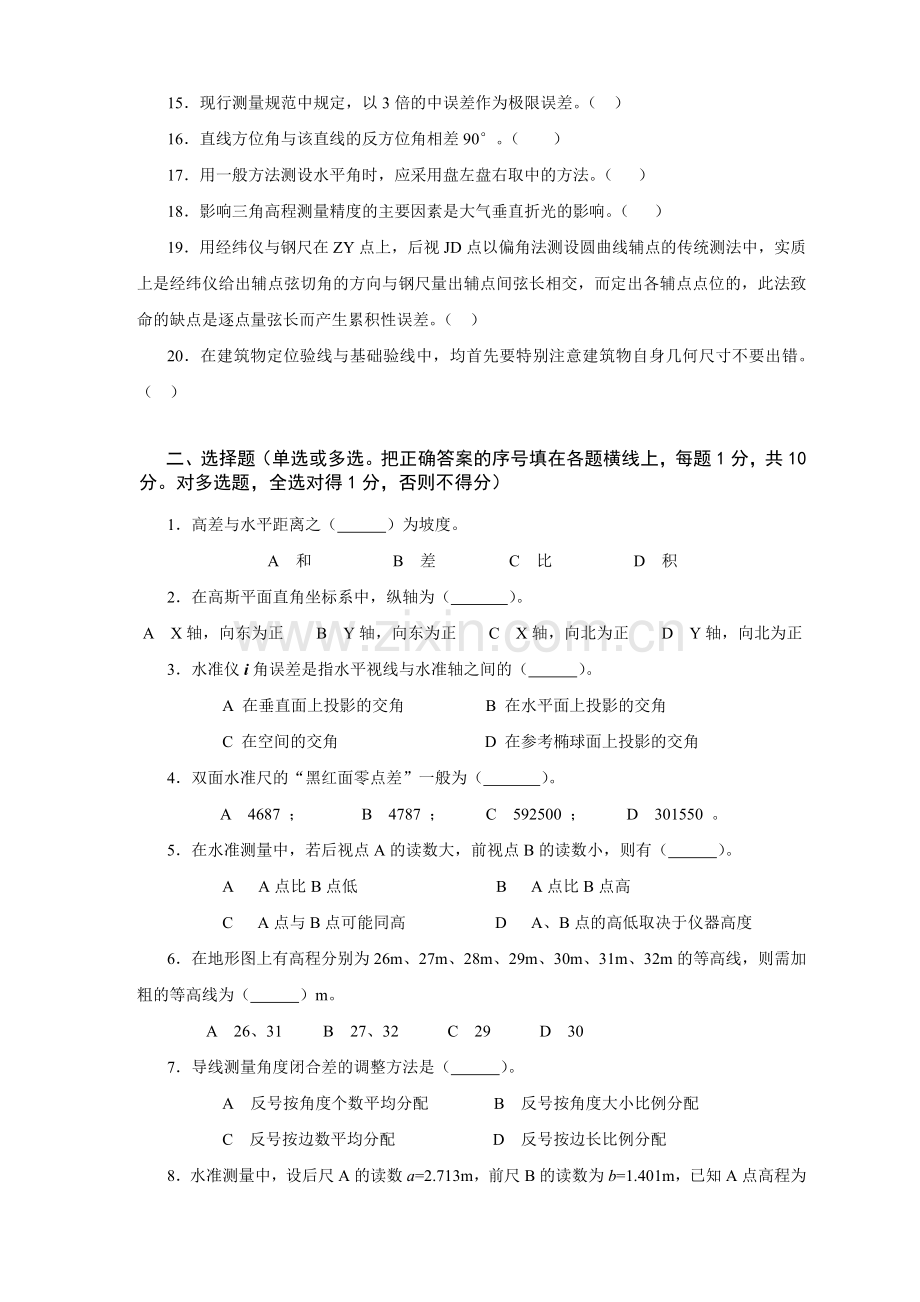

15．现行测量规范中规定，以3倍的中误差作为极限误差。（ ）
16．直线方位角与该直线的反方位角相差90°。（ ）
17．用一般方法测设水平角时，应采用盘左盘右取中的方法。（ ）
18．影响三角高程测量精度的主要因素是大气垂直折光的影响。（ ）
19．用经纬仪与钢尺在ZY点上，后视JD点以偏角法测设圆曲线辅点的传统测法中，实质上是经纬仪给出辅点弦切角的方向与钢尺量出辅点间弦长相交，而定出各辅点点位的，此法致命的缺点是逐点量弦长而产生累积性误差。（ ）
20．在建筑物定位验线与基础验线中，均首先要特别注意建筑物自身几何尺寸不要出错。（ ）
二、选择题（单选或多选。把正确答案的序号填在各题横线上，每题1分，共10分。对多选题，全选对得1分，否则不得分）
1．高差与水平距离之（ ）为坡度。
A 和 B 差 C 比 D 积
2．在高斯平面直角坐标系中，纵轴为（ ）。
A X轴，向东为正 B Y轴，向东为正 C X轴，向北为正 D Y轴，向北为正
3．水准仪i角误差是指水平视线与水准轴之间的（ ）。
A 在垂直面上投影的交角 B 在水平面上投影的交角
C 在空间的交角 D 在参考椭球面上投影的交角
4．双面水准尺的“黑红面零点差”一般为（ ）。
 A 4687 ； B 4787 ； C 592500 ； D 301550 。
5．在水准测量中，若后视点A的读数大，前视点B的读数小，则有（ ）。
A A点比B点低 B A点比B点高
C A点与B点可能同高 D A、B点的高低取决于仪器高度
6．在地形图上有高程分别为26m、27m、28m、29m、30m、31m、32m的等高线，则需加粗的等高线为（ ）m。
A 26、31 B 27、32 C 29 D 30
7．导线测量角度闭合差的调整方法是（ ）。
A 反号按角度个数平均分配 B 反号按角度大小比例分配
C 反号按边数平均分配 D 反号按边长比例分配
8．水准测量中，设后尺A的读数a=2.713m，前尺B的读数为b=1.401m，已知A点高程为15.000m，则视线高程为（ ）m。
A、13.688 B、16.312 C、16.401 D、17.713
9．转动目镜调焦螺旋的目的是使（ ）十分清晰。
A、物像 B、十字丝分划板 C、物像与十字丝分划板 D、对中点位
10．地面上有A、B、C三点，已知AB边的坐标方位角αAB=35°23′，测得左夹角
∠ABC=89°34′，则CB边的坐标方位角αCB=（ ）。
A、124°57′ B、304°57′ C、－54°11′ D、305°49′
三、填空题（把答案填在各空横线上，每题1分，共10分。对多空题，全选对得1分，否则不得分）
1．衡量测量精度的标准，通常用 　　　　、　　　　　、和　　　　　 　 来表示。
2．在同一幅地形图上，等高线平距越大，则地面坡度 。
3．水准测量测站检核可以采用 或双面尺法测量两次高差。
4．在1∶2000地形图上，量得某直线的图上距离为18.17cm，则实地长度为 m。
5．道路线路上采用的平面曲线通常有最常用的 ，以及 、综合曲线、复曲线、回头曲线。
6．圆曲线的要素包括： 、 、 。
7．圆曲线的详细测设的方法一般有最常用的 ，以及 、弦线偏距法等。
8．在道路变坡点处必须采用设置在竖直面内的竖面曲线连接两个坡段。竖曲线按顶点位置可分为 和 ；按性质又可分为我国普遍采用的 竖曲线和抛物线型竖曲线。
9．道路横断面测量可分为 、 和绘制横断面图三个步骤。
10．长弦偏角法测设曲线的主要特点是 。
四、计算题（每题10分，共40分）
1．完成下列四等水准记录、计算
测站编号
后尺
下丝
前尺
下丝
方向及尺号
标尺读数(m)
K+黑
-红
(mm)
高差中数
(m)
备注
上丝
上丝
后视距(m)
前视距(m)
黑面
红面
视距差d(m)
∑d(m)
1
1.571
0.739
后105

0

K105=4.787
(m)

K106=4.687
(m)
1.197
0.363
前106

-1

后-前

2
2.121
2.196
后106

0

1.747
1.821
前105

-1

后-前

2．已知图中的坐标方位角，观测了图中四个水平角，试计算边长→1，1→2，2→3，3→4的坐标方位角。

3．已知两基准点A、B的坐标分别是XA=125.320m，YA=52.610m；XB=234.112m，YB=24.868m。现需根据A、B两点放样一设计点P，其设计坐标为：XP=101.224m，YP=89.969m。如按极坐标法放样，试计算放样要素并简述放样步骤。如果测设点要求精度较高，还应如何？

4．已知线路一交点JD的里程桩号为：DK 11+390.8 ，转向角α=12°23′10″，线路待测设的圆曲线半径R=500m 。
（1）、试计算圆曲线测设主点的要素及主点的里程；
（2）、简述测设圆曲线主点的方法步骤。

五、简答题（每题5分，共20分）
1．试简要叙述水准仪圆水准器轴平行于仪器竖轴的检验、校正方法。

2．画图叙述已知水平角度归化放样法的方法步骤。

3．等高线具有哪些主要特点？

4．测设点的平面位置的方法有哪些？各适用于什么场合？

《工程测量员/四级》(中级)理论考试（A）答案
一、是非题（每题1分，共20分）
1．√ 2．× 3．√ 4．× 5．× 6．× 7．× 8．× 9．× 10．√
11．√ 12．× 13．√ 14．× 15．× 16．× 17．√ 18．√ 19．√ 20．×
二、选择题（每题1分，共10分。对多选题，全选对得1分，否则不得分）
1．C 2．C 3．A 4．AB 5．A 6．D 7．A 8．B 9．B 10．A
三、填空题（每题1分，共10分。对多空题，全选对得1分，否则不得分）
1．中误差、相对误差、极限误差（允许误差）
2．越小（越缓）
3．变动仪器高（或双仪高、两次仪器高）
4．363.40
5．圆（单）曲线、缓和曲线
6．切线长（T）、曲线长（L）、外矢距（E0）
7．偏角法（长弦、短弦）、切线支距法
8．凸型竖曲线、凹型竖曲线、圆曲线型
9．测定横断面方向、施测横断面
10．测点误差不积累

四、计算题（每题10分，共40分）
1．完成下列四等水准记录、计算
测站编号
后尺
下丝
前尺
下丝
方向及尺号
标尺读数(m)
K+黑
-红
(mm)
高差中数
(m)
备注
上丝
上丝
后视距(m)
前视距(m)
黑面
红面
视距差d(m)
∑d(m)
1
1.571
0.739
后105
1.384
6.171
0

K105=4.787
(m)

K106=4.687
(m)
1.197
0.363
前106
0.551
5.239
-1

37.4
37.6
后-前
+0.833
+0.932
+1
+0.832
-0.2
-0.2

2
2.121
2.196
后106
1.934
6.621
0

1.747
1.821
前105
2.008
6.796
-1

37.4
37.5
后-前
-0.074
-0.175
+1
-0.074
-0.1
-0.3

2．解：
197°15′27″+90°29′25″-180°=107°44′52″
107°44′52″+106°16′32″-180°=34°01′24″
34°01′24″+270°52′48″-180°=124°54′12″
124°54′12″+299°35′46″-180°=244°29′58″
3．答案要点：
1）标定要素计算 …………………………….………………… (6分)

S=44.456m
2) 标定
将经纬仪安置在A点，后视B点，用正倒镜分中法测设角β，在其方向上测设距离S得到P点。 ………… (2分)
如果测设点要求精度较高，精确测定β及S，计算归化量，对P点进行归化修正。…………………………… (2分)
4．答案要点：
1）

JD DK 11+390.8
－T 54.256
ZY DK 11+336.544
＋L/2 54.045
QZ DK 11+390.589
＋L/2 54.045
YZ DK 11+444.634 (5分)
2) 将经纬仪置于交点JD上，以线路方向定向，自JD点沿两切线方向分别两出切线长T，即得曲线起点ZY和终点YZ；在交点上，后视ZY，拨角(180°-α)/2，得分角线方向，沿此方向自JD量外矢距E得曲线中点QZ。测设后要进行调整。(5分)

五、简答题（每题5分，共20分）
1．答案要点：……………………………………………………………………… (每步各1分)
检验：
（1）仪器粗平；
（2）旋转照准部180度，观察圆水准气泡，若气泡仍居中，则说明两轴平行，若气泡不居中，则说明两轴不平行，需校正。
校正：
（3）在检验基础上（照准部位置不变），旋转脚螺旋，使圆水准器气泡向圆水准器中心移动偏移量的一半；
（4）利用校正针拔动圆水准器的校正丝，使气泡居中。
（5）重复进行上述过程，直至满足要求。

2．答案要点：
1）在O点安置经纬仪，先用一般方法测设β角值，在地面上标定出C′点。….….…(1分)
2）用测回法多测回测得∠AOC′，取均值β1。当β与β1的差值超过限差时（10″）需要进行改正。 ………………………………..(1分)

3）根据△β和OC′的长度计算出改正值CC′。 …………(1分)

4）过C′点作OC′的垂线，再以C′点沿垂线方向量取CC′，定出C点。
则∠AOC就是归化法测设的β角。…………………………….................................................................................(1分)
5）当△β=β1-β<0时，说明∠AOC′偏小，应从OC′的垂线方向向外改正；反之，应向内改正。……………..(1分)
3．答案要点：
等高线的特点主要包括：
（1）同一条等高线上的点高程相等；
（2）等高线必定是一条闭合曲线，不会中断；
（3）一条等高线不能分叉成两条；不同高程的等高线，不能相交或者合并成一条；
（4）等高线越密表示坡度越陡，越稀表示坡度愈缓；
（5）等高线通过山脊线时，与山脊线正交并凸向低处；等高线通过山谷线时，就是应与山谷线正交，并凸向高处；
（6）倾斜平面的等高线是一组间距相等且平行的直线。
评分说明：第1、2每条两分；后面4条每条一分（答对两条即可）。
4．答案要点：
① 直角坐标法：当施工区域布设有建筑方格网或建筑基线时，采用此法较为方便。
② 极坐标法：适用于测设距离较短，且便于量距的地方。
③ 角度交会法：适用于测设待定点离测量控制点较远或量距较困难的地区。
④ 距离交会：适用于平坦地区, 量距长度未超过一个尺段。
