衣服面料成分知识.doc

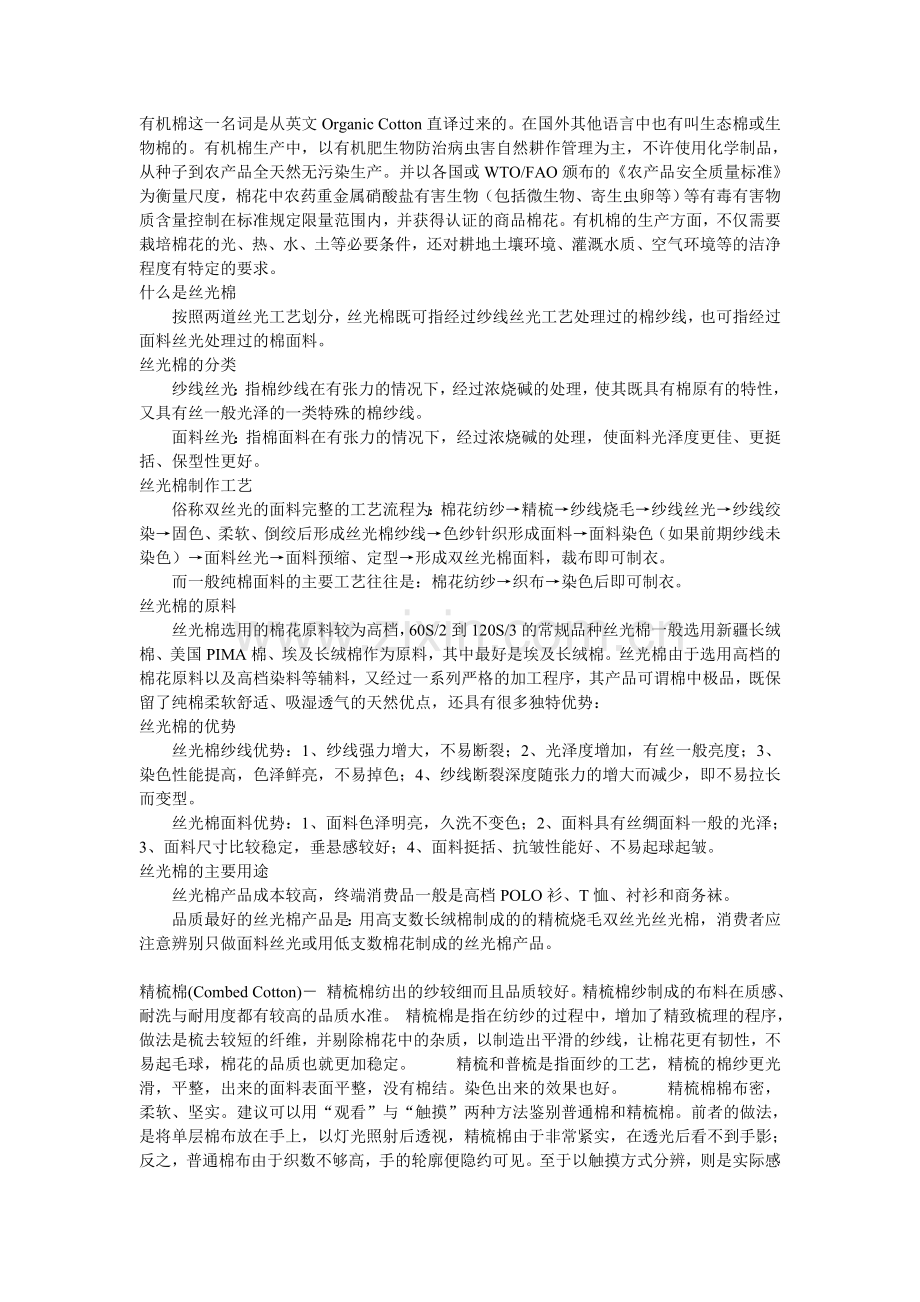

有机棉这一名词是从英文Organic Cotton直译过来的。在国外其他语言中也有叫生态棉或生物棉的。有机棉生产中，以有机肥生物防治病虫害自然耕作管理为主，不许使用化学制品，从种子到农产品全天然无污染生产。并以各国或WTO/FAO颁布的《农产品安全质量标准》为衡量尺度，棉花中农药重金属硝酸盐有害生物（包括微生物、寄生虫卵等）等有毒有害物质含量控制在标准规定限量范围内，并获得认证的商品棉花。有机棉的生产方面，不仅需要栽培棉花的光、热、水、土等必要条件，还对耕地土壤环境、灌溉水质、空气环境等的洁净程度有特定的要求。
什么是丝光棉
　　按照两道丝光工艺划分，丝光棉既可指经过纱线丝光工艺处理过的棉纱线，也可指经过面料丝光处理过的棉面料。
丝光棉的分类
　　纱线丝光：指棉纱线在有张力的情况下，经过浓烧碱的处理，使其既具有棉原有的特性，又具有丝一般光泽的一类特殊的棉纱线。
　　面料丝光：指棉面料在有张力的情况下，经过浓烧碱的处理，使面料光泽度更佳、更挺括、保型性更好。
丝光棉制作工艺
　　俗称双丝光的面料完整的工艺流程为：棉花纺纱→精梳→纱线烧毛→纱线丝光→纱线绞染→固色、柔软、倒绞后形成丝光棉纱线→色纱针织形成面料→面料染色（如果前期纱线未染色）→面料丝光→面料预缩、定型→形成双丝光棉面料，裁布即可制衣。
　　而一般纯棉面料的主要工艺往往是：棉花纺纱→织布→染色后即可制衣。
丝光棉的原料
　　丝光棉选用的棉花原料较为高档，60S/2到120S/3的常规品种丝光棉一般选用新疆长绒棉、美国PIMA棉、埃及长绒棉作为原料，其中最好是埃及长绒棉。丝光棉由于选用高档的棉花原料以及高档染料等辅料，又经过一系列严格的加工程序，其产品可谓棉中极品，既保留了纯棉柔软舒适、吸湿透气的天然优点，还具有很多独特优势：
丝光棉的优势
　　丝光棉纱线优势：1、纱线强力增大，不易断裂；2、光泽度增加，有丝一般亮度；3、染色性能提高，色泽鲜亮，不易掉色；4、纱线断裂深度随张力的增大而减少，即不易拉长而变型。
　　丝光棉面料优势：1、面料色泽明亮，久洗不变色；2、面料具有丝绸面料一般的光泽；3、面料尺寸比较稳定，垂悬感较好；4、面料挺括、抗皱性能好、不易起球起皱。
丝光棉的主要用途
　　丝光棉产品成本较高，终端消费品一般是高档POLO衫、T恤、衬衫和商务袜。
　　品质最好的丝光棉产品是：用高支数长绒棉制成的的精梳烧毛双丝光丝光棉，消费者应注意辨别只做面料丝光或用低支数棉花制成的丝光棉产品。

精梳棉(Combed Cotton)－ 精梳棉纺出的纱较细而且品质较好。精梳棉纱制成的布料在质感、耐洗与耐用度都有较高的品质水准。 精梳棉是指在纺纱的过程中，增加了精致梳理的程序，做法是梳去较短的纤维，并剔除棉花中的杂质，以制造出平滑的纱线，让棉花更有韧性，不易起毛球，棉花的品质也就更加稳定。 　　精梳和普梳是指面纱的工艺，精梳的棉纱更光滑，平整，出来的面料表面平整，没有棉结。染色出来的效果也好。 　　精梳棉棉布密，柔软、坚实。建议可以用“观看”与“触摸”两种方法鉴别普通棉和精梳棉。前者的做法，是将单层棉布放在手上，以灯光照射后透视，精梳棉由于非常紧实，在透光后看不到手影；反之，普通棉布由于织数不够高，手的轮廓便隐约可见。至于以触摸方式分辨，则是实际感受棉布的质感是否柔软、坚实。高品质内衣以及T恤的产品采用的精梳棉作为面料 　　特点:吸湿性好,滑爽,穿着舒适,易洗易干.
直贡采用经面缎纹组织织制的纯棉织物。由于表面大多被经浮线覆盖，厚者具有毛织物的外观效应，故又称贡呢或直贡呢； 薄者具有丝绸中缎类的风格，故称直贡缎。 直贡常用经纬纱为10～42tex（60-14英支）单纱，或7.5tex2～18tex2（80/2～32/2英支）股线。经向紧

海岛棉栽培种种籽上被覆的纤维是一种细长、富有丝光、强力较高的棉纤维，又称长绒棉。是纺制高档和特种棉纺织品的重要原料。海岛棉最初发现于美洲大西洋沿岸群岛,后传入北美洲东南沿海岛屿,因而得名。

的种类主要可分4大类:陆地棉 海岛棉 亚洲棉(中棉) 草棉(非洲棉)

陆地棉:
起源于中美洲和加勒比海地区。原为热带多年生类型，经人类长期栽培驯化，形成了早熟、适合亚热带和温带地区栽培的类型。这是目前世界上栽培最广的棉种，占世界棉纤维产量的90％以上。纤维长度为21～33毫米，细度为4500～7000米 /克。商业上习称细绒棉。陆地棉内又分8个类型,其中尖斑棉、马利加蓝特棉、尤卡坦棉、莫利尔棉、李奇蒙德氏棉、鲍莫尔氏棉和墨西哥棉7个类型为多年生。阔叶棉为一年生,现在世界主要产棉国广为种植的陆地棉均属这一类型。

海岛棉
原产南美洲安第斯山区，以后传播到大西洋沿岸和西印度群岛。其热带多年生类型以在秘鲁和其他南美洲国家的变异最多，如坦奎斯棉、秘鲁棉等。这个种的亚热带一年生栽培类型形成于美国和埃及。早熟的零型分枝或紧凑分枝类型形成于苏联中亚地区，称苏联细绒棉。海岛棉以纤维长(达33～45毫米)而细（6500～9000米 /克）、有丝光、强度高(4.5～6克)著称。商业上习称长绒棉。除一年生类型外，还有两个多年生变种：巴西棉和达尔文棉。中国西南地区生长的离核木棉和联核木棉，都属半野生状态的多年生海岛棉。

亚洲棉
又称中棉，是被人类栽培和传播最早的棉种。种内又可分为6个地理-生态类型：印度棉、缅甸棉、垂铃棉、中棉、孟加拉棉和苏丹棉。其中印度棉和苏丹棉为多年生；缅甸棉多数为多年生，也有一年生；其余类型为一年生。中国在陆地棉全面推广前广泛栽培亚洲棉，由于纤维粗短（15～25毫米），商业上习称粗绒棉。因其不适于中支纱机纺，且产量低，已于50年代为陆地棉取代，只在南方一带尚有零星种植。但亚洲棉具有早熟、耐阴雨、烂铃少、纤维强度高等特性，因而仍不失为重要的种质资源。它在印度和巴基斯坦仍有一定栽培面积。

草棉
又称非洲棉，原产于非洲南部，分布于亚非两洲，在其进化过程中形成5个地理-生态类型：暗色棉、库尔加棉、威地棉、槭叶棉、阿非利加棉。前 3个为一年生,后2个为多年生。中国新疆和甘肃河西走廊栽培过的非洲棉属库尔加棉类型。由于纤维粗短，商业上也称为粗绒棉，近年已几乎绝迹。

聚酯纤维(polyester fibre)由有机二元酸和二元醇缩聚而成的聚酯经纺丝所得的合成纤维。工业化大量生产的聚酯纤维是用聚对苯二甲酸乙二醇酯制成的，中国的商品名为涤纶。是当前合成纤维的第一大品种。

锦纶，学名聚酰氨纤维，是中国所产聚酰胺类纤维的统称。国际上称尼龙。强度高.耐磨性,回弹性好，可以纯纺和混纺作各种衣料及针织品。主要品种有锦纶6和锦纶66，其物理性能相差不多。

氨纶一般由多根长丝组成，一般为10D/根，现时已有15D/根，甚至20D/根，理论根数愈少，条干均匀度愈好，因重叠形态之机会率愈少，干法纺丝之生产溶液DMAC对人体之肝脏有害，一般10D/根内含控制0.5mg/kg，如15D/根则含0.7mg/kg，超过标准。生产Spandex时，对于打卷张力，筒上支数，断裂强度，断裂伸度，成形度，油附著量，弹性回复率等等，都要特别注意，此等问题直接影响编织，尤以针织生产单面布更加要留意。

腈纶是聚丙烯腈纤维在我国的商品名，国外则称为“奥纶”、“开司米纶”。通常是指用85%以上的丙烯腈与第二和第三单体的共聚物，经湿法纺丝或干法纺丝制得的合成纤维。丙烯腈含量在35%～85%之间的共聚物纺丝制得的纤维称为改性聚丙烯腈纤维。

涤纶是合成纤维中的一个重要品种，是我国聚酯纤维的商品名称。它是以精对苯二甲酸（PTA）或对苯二甲酸二甲酯（DMT）和乙二醇（EG）为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物——聚对苯二甲酸乙二醇酯（PET），经纺丝和后处理制成的纤维。
人造棉
棉型人造短纤维的俗称。主要品种为以纤维素或蛋白质等天然高分子化合物的原料经过化学加工纺制的如棉型黏胶短纤维。其规格与棉纤维相似。长度一般为35mm。纤度为1.5～2.2dtex。可在棉纺机上纯纺，也可与棉花或棉型合成纤维（如涤纶、锦纶等）混纺。
人造棉
由天然纤维素纺制的棉型短纤维。主要是粘胶短纤维。其特点是可染性好、鲜艳度和牢度高、穿着舒适、耐稀碱、吸湿性与棉接近。缺点是不耐酸、回弹性和耐疲劳性差、湿力学强度低。可以纯纺，也可以与涤纶等化学纤维混纺。
　　棉与人造棉都是纤维素，与淀粉的构成是一样的不同的是分子量更大。人造棉是将纤维素溶解在溶剂中再从很细的喷嘴中喷出形成细丝，类似蜘蛛拉丝。所以用烧是无法区分的，主要靠手感了。人造棉的应该更光滑些。
　　广义的人造棉不止是纤维素了，包括很多其他的化纤，那就另当别论了。

李开兴(465920803) 17:25:02
竹炭纤维是取毛竹为原料，采用了纯氧高温及氮气阻隔延时的煅烧新工艺和新技术，使得竹炭天生具有的微孔更细化和蜂窝化，然后再与具有蜂窝状微孔结构趋势的聚酯改性切片熔融纺丝而制成的。这种独特的纤维结构设计，能使竹炭所具有的功能100％的发挥出来。在国际上被誉为“二十一世纪环保新卫士”。
