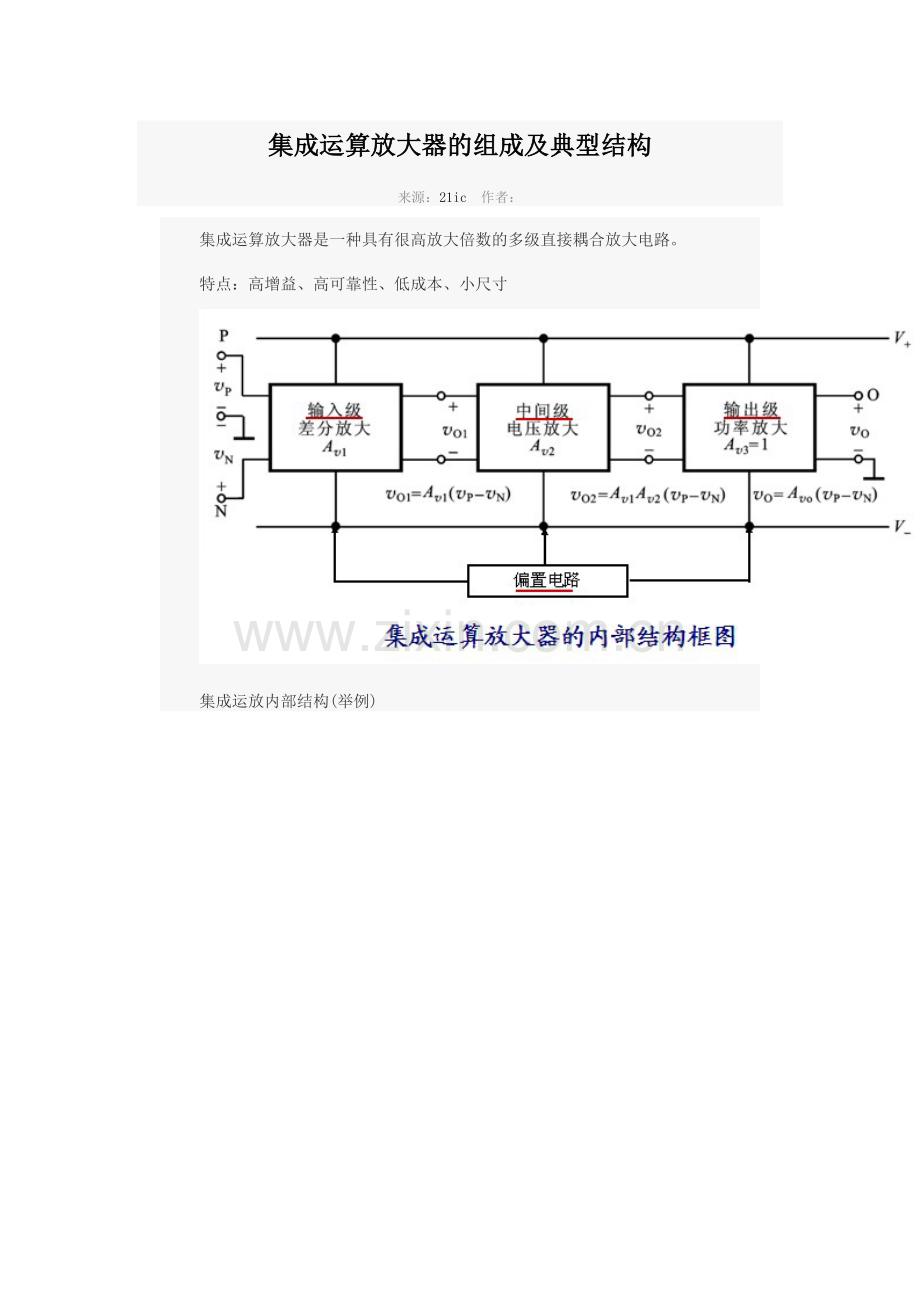

集成运算放大器的组成及典型结构
来源：21ic 作者：
集成运算放大器是一种具有很高放大倍数的多级直接耦合放大电路。
特点：高增益、高可靠性、低成本、小尺寸

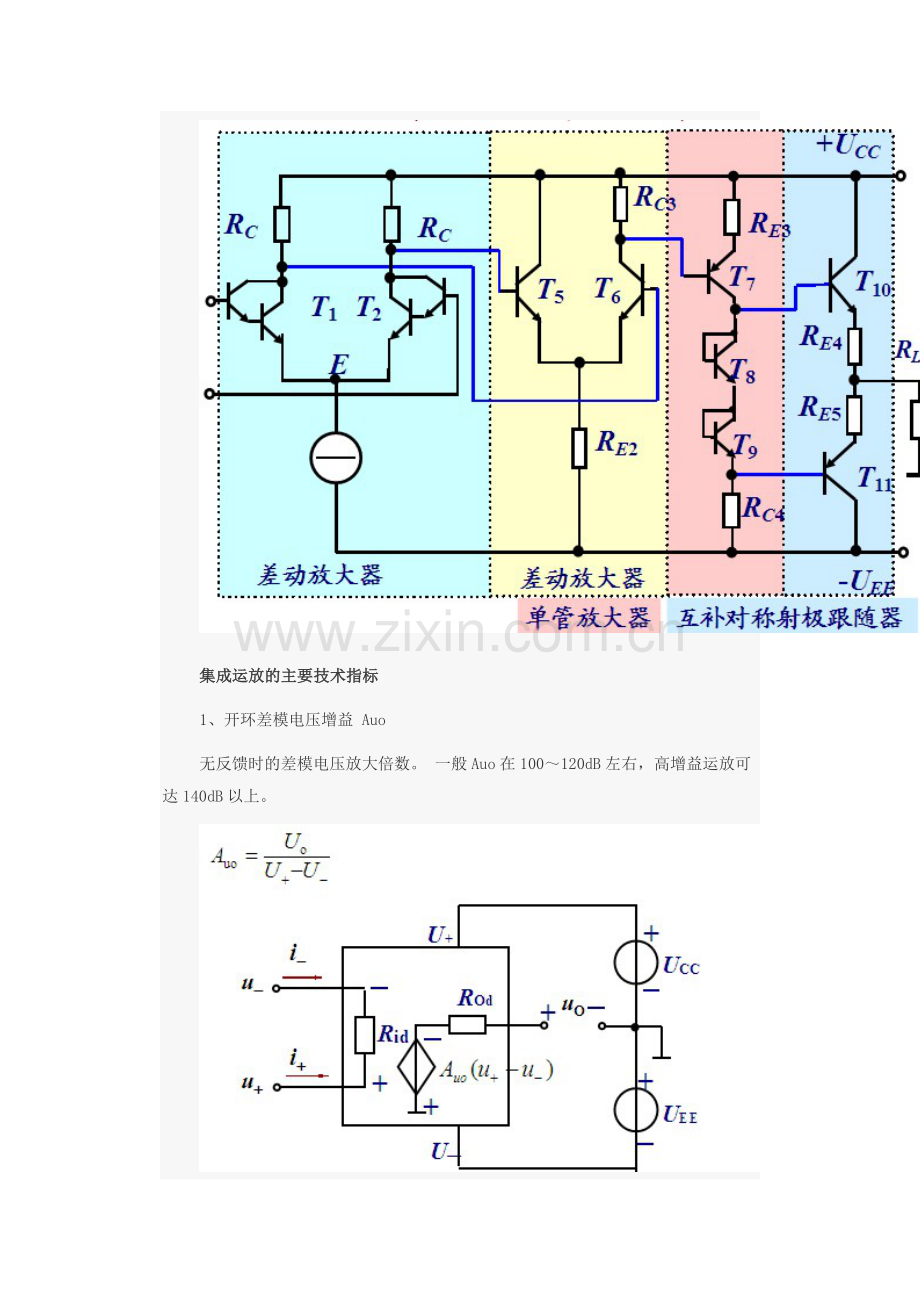

集成运放内部结构(举例)

集成运放的主要技术指标
1、开环差模电压增益 Auo
无反馈时的差模电压放大倍数。 一般Auo在100～120dB左右，高增益运放可达140dB以上。

2、输入电阻 Rid
差模输入时，运算放大器在开环条件下两个输入端的动态电阻。集成运放的Rid低的可为几十千欧，高质量的可达几兆欧。通常在10K~3M之间。

3.开环输出电阻Rod
运放无外加反馈回路时的输出电阻。Rod愈小，带负载能力愈强，一般在20—200Ω之间。

4、共模抑制比
其典型值在80dB以上，性能好的高达180dB。
5、最大差模输入电压
运放两输入端能承受的最大差模输入电压，超过此电压时,差分管将出现反向击穿现象。
6、最大共模输入电压
运放共模输入电压的允许范围。超过此值时，差分对管将出现饱和现象，失去共模抑制能力。
7、最大输出电压
能使输出和输入保持不失真关系的最大输出电压。
