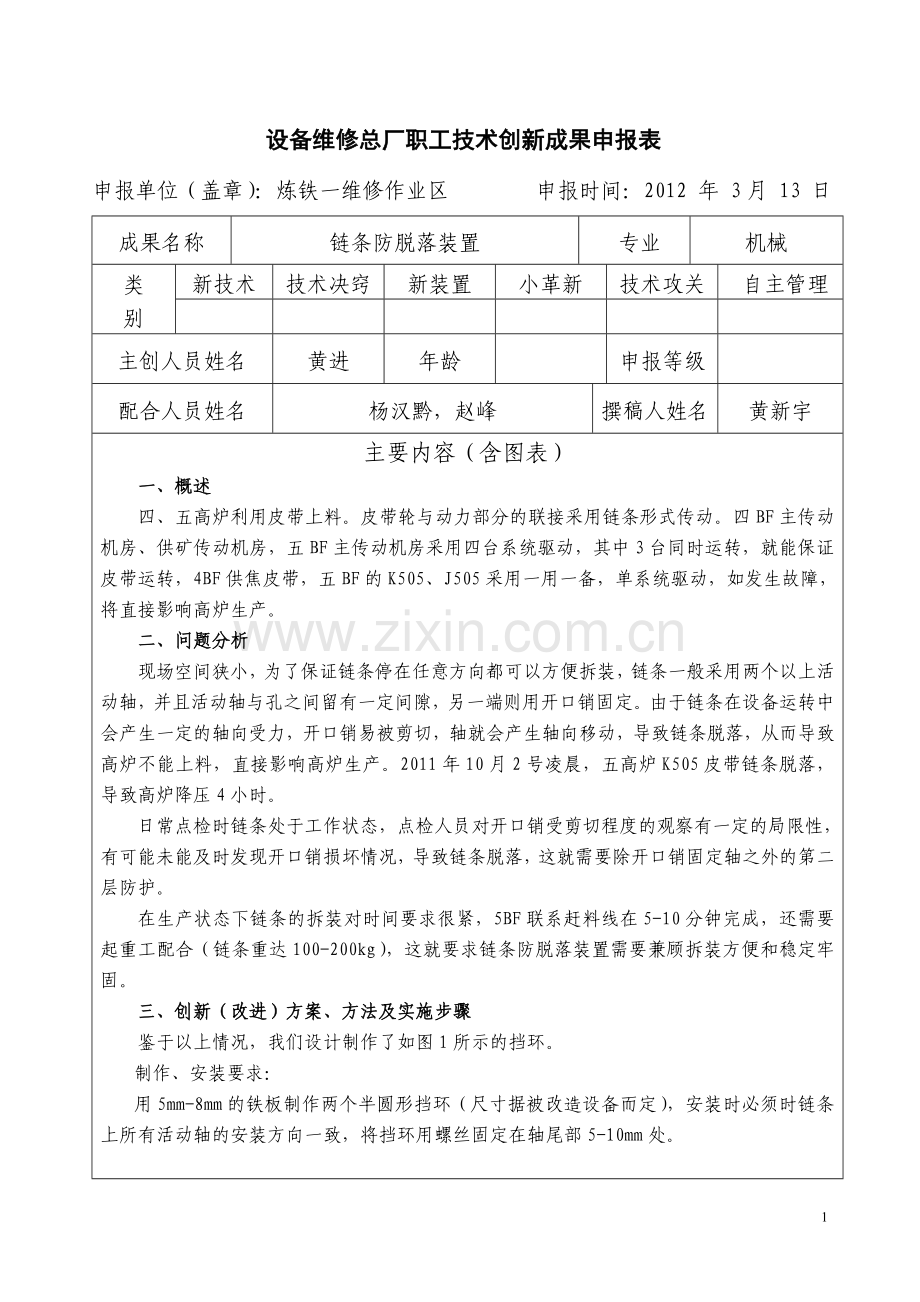

成果名称
链条防脱落装置
专业
机械
类
别
新技术
技术决窍
新装置
小革新
技术攻关
自主管理

主创人员姓名
黄进
年龄

申报等级

配合人员姓名
杨汉黔，赵峰
撰稿人姓名
黄新宇
主要内容（含图表）
一、概述
四、五高炉利用皮带上料。皮带轮与动力部分的联接采用链条形式传动。四BF主传动机房、供矿传动机房，五BF主传动机房采用四台系统驱动，其中3台同时运转，就能保证皮带运转，4BF供焦皮带，五BF的K505、J505采用一用一备，单系统驱动，如发生故障，将直接影响高炉生产。
二、问题分析
现场空间狭小，为了保证链条停在任意方向都可以方便拆装，链条一般采用两个以上活动轴，并且活动轴与孔之间留有一定间隙，另一端则用开口销固定。由于链条在设备运转中会产生一定的轴向受力，开口销易被剪切，轴就会产生轴向移动，导致链条脱落，从而导致高炉不能上料，直接影响高炉生产。2011年10月2号凌晨，五高炉K505皮带链条脱落，导致高炉降压4小时。
日常点检时链条处于工作状态，点检人员对开口销受剪切程度的观察有一定的局限性，有可能未能及时发现开口销损坏情况，导致链条脱落，这就需要除开口销固定轴之外的第二层防护。
在生产状态下链条的拆装对时间要求很紧，5BF联系赶料线在5-10分钟完成，还需要起重工配合（链条重达100-200kg），这就要求链条防脱落装置需要兼顾拆装方便和稳定牢固。
三、创新（改进）方案、方法及实施步骤
鉴于以上情况，我们设计制作了如图1所示的挡环。
制作、安装要求：
用5mm-8mm的铁板制作两个半圆形挡环（尺寸据被改造设备而定），安装时必须时链条上所有活动轴的安装方向一致，将挡环用螺丝固定在轴尾部5-10mm处。

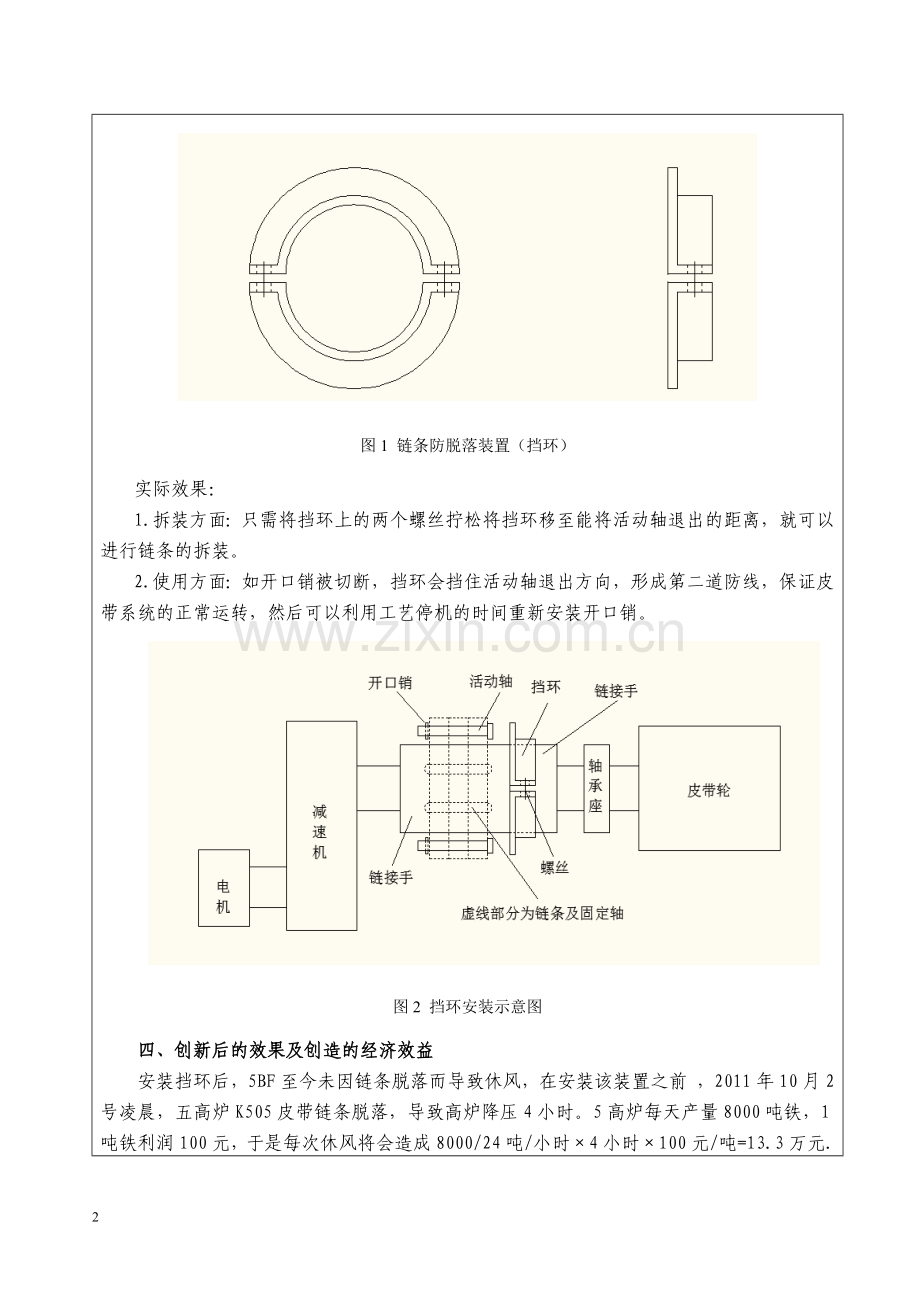

图1 链条防脱落装置（挡环）
实际效果：
1.拆装方面：只需将挡环上的两个螺丝拧松将挡环移至能将活动轴退出的距离，就可以进行链条的拆装。
2.使用方面：如开口销被切断，挡环会挡住活动轴退出方向，形成第二道防线，保证皮带系统的正常运转，然后可以利用工艺停机的时间重新安装开口销。

图2 挡环安装示意图
四、创新后的效果及创造的经济效益
安装挡环后，5BF至今未因链条脱落而导致休风，在安装该装置之前 ，2011年10月2号凌晨，五高炉K505皮带链条脱落，导致高炉降压4小时。5高炉每天产量8000吨铁，1吨铁利润100元，于是每次休风将会造成8000/24吨/小时×4小时×100元/吨=13.3万元. 该装置不但为5BF节约了上述成本，还节约了大量人工、备件成本。

图3 安装防脱落装置后的链条
五、其推广价值和应用前景
链条防脱落装置（挡环）的安装有效的降低了设备的故障率，确保了皮带系统正常高效的运行，保证了高炉的稳定和顺产。该设备作用显著，也可以运用于其他高炉的相同设备上，值得推广。
