Android机型适配

一 、 机型适配介绍
1、 Android中机型适配出现的原因
由于Android系统的开放性，任何用户、开发者、OEM厂商、运营商都可以对Android进行定制，修改成他们想要的样子。结果导致Android设备出现大量的"碎片化"的现象。
碎片化具体更多的表现在系统碎片和屏幕碎片两个方面。下图中，每一个矩形就代表了一种Android设备。

2、 机型适配的思路
6个主流分辨率：800*480、480*320、1280*720、854*480、960*540、1920*1080
适配的基本思路是用通用的代码尽可能适配更多的机型，特殊机型特殊处理。机型适配主要包括三个方面的适配：屏幕适配、版本适配和语言适配。

二、屏幕相关概念
1、屏幕尺寸、屏幕分辨率、屏幕像素密度
屏幕尺寸：指屏幕的对角线的长度，单位是英寸，1英寸=2.54厘米
屏幕分辨率：指在横纵向上的像素点数，单位是px，1px=1个像素点
屏幕像素密度是：指每英寸上的像素点数，单位是dpi，即“dot per inch”的缩写。

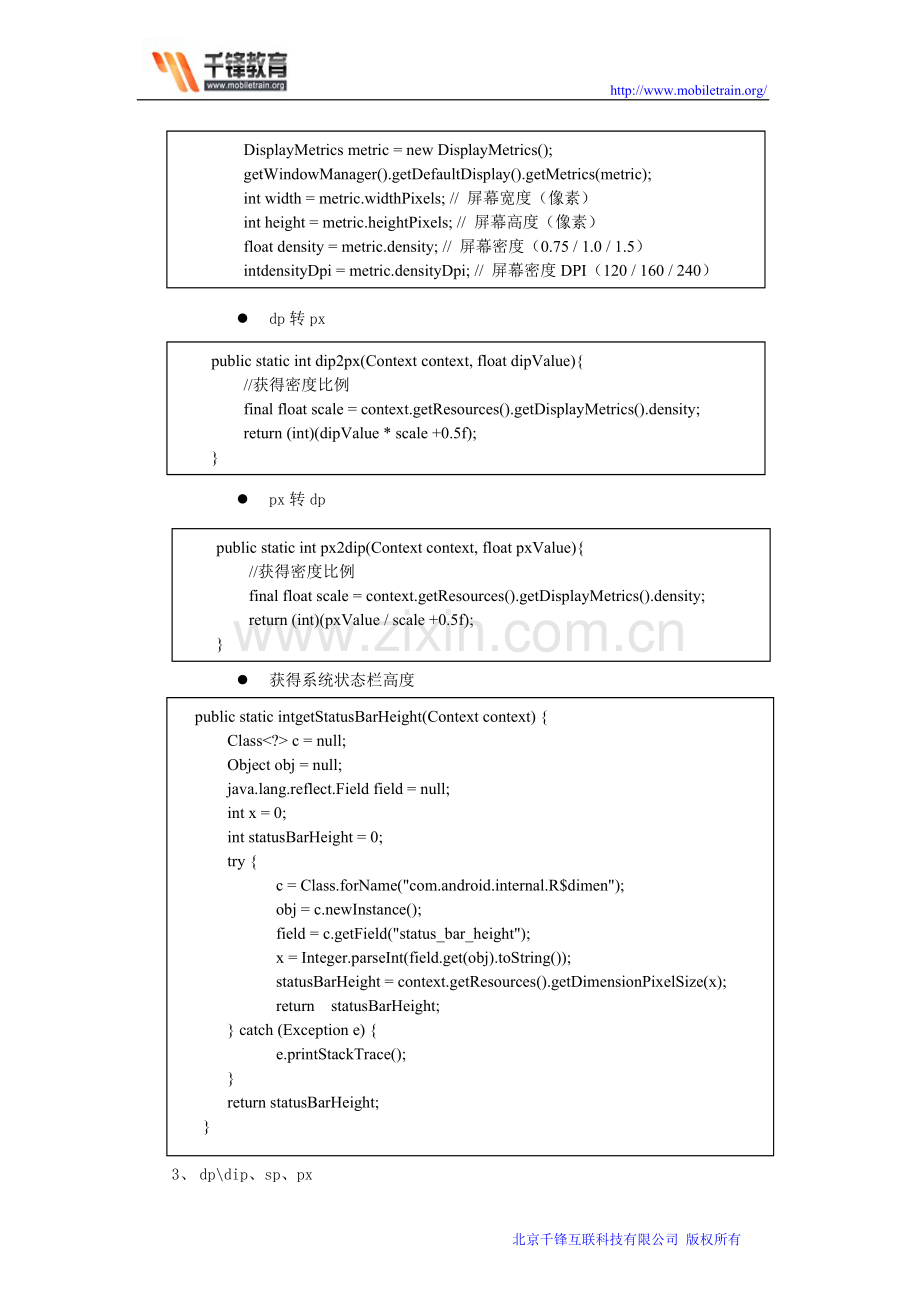

2、 获得屏幕分辨率和密度
DisplayMetrics 类提供了关于显示的通用信息的方法，如显示大小，分辨率等。
l 获得屏幕分辨率和密度
DisplayMetrics metric = new DisplayMetrics();
getWindowManager().getDefaultDisplay().getMetrics(metric);
int width = metric.widthPixels; // 屏幕宽度（像素）
int height = metric.heightPixels; // 屏幕高度（像素）
float density = metric.density; // 屏幕密度（0.75 / 1.0 / 1.5）
intdensityDpi = metric.densityDpi; // 屏幕密度DPI（120 / 160 / 240）

l dp转px
public static int dip2px(Context context, float dipValue){
//获得密度比例
final float scale = context.getResources().getDisplayMetrics().density;
return (int)(dipValue * scale +0.5f);
}

l px转dp
public static int px2dip(Context context, float pxValue){
//获得密度比例
final float scale = context.getResources().getDisplayMetrics().density;
return (int)(pxValue / scale +0.5f);
}

l 获得系统状态栏高度
public static intgetStatusBarHeight(Context context) {
Class<?> c = null;
Object obj = null;
java.lang.reflect.Field field = null;
int x = 0;
int statusBarHeight = 0;
try {
c = Class.forName("com.android.internal.R$dimen");
obj = c.newInstance();
field = c.getField("status_bar_height");
x = Integer.parseInt(field.get(obj).toString());
statusBarHeight = context.getResources().getDimensionPixelSize(x);
return statusBarHeight;
} catch (Exception e) {
e.printStackTrace();
}
return statusBarHeight;
}

3、 dp\dip、sp、px
px：像素。比如UI设计、Android原生API都会以px作为统一的计量单位，像是获取屏幕宽高等。
dip/dp：ensity Independent Pixels的缩写，即密度-无关像素。在Android中，规定以160dpi为基准，1dip=1px，如果密度是320dpi，则1dip=2px，以此类推。写布局的时候要尽量使用dp而不是px。
sp：scale-independent pixels，与dp类似，但是可以根据文字大小首选项进行放缩，是设置字体大小的御用单位。

4、 mdpi、hdpi、xhdpi、xxhdpi
mdpi、hdpi、xhdpi、xxhdpi、xxxhdpi用来修饰Android中的drawable文件夹及values文件夹，用来区分不同像素密度下的图片和dimen值。

其实之前还有个ldpi，但是随着移动设备配置的不断升级，这个像素密度的设备已经很罕见了，所在现在适配时不需考虑。

nodpi，这个限定被用于不想根据匹配的设备分辨率进行缩放的位图资源。
tvdpi，在mdpi和hdpi之间的屏幕，大约是213dpi。大多数是为电视来考虑的。
级别
屏幕密度 dpi
屏幕比率
通常分辨率 px
图标大小 px
ldpi
120
0.75

mdpi
160
1
320*480
48*48
hdpi
240
1.5
480*800
72*72
xhdpi
320
2
720*1280
96*96
xxhdpi
480
3
1080*1800
144*144
xxxhdpi
640
4
1200*1960
192*192

三 机型适配的解决方案
1、 屏幕适配
l 使用wrap_content、match_parent、weight
l 使用相对布局禁用绝对布局
l 尽量使用Fragment开发界面
l 使用尺寸限定符
mdpi、hdpi、xhdpi、xxhdpi、xxxhdpi \ small \ normal \ large \ xlarge
【备注】
layout-small(屏幕尺寸小于3英寸左右的布局）
layout-normal(屏幕尺寸小于4.5英寸左右）
layout-large(4英寸-7英寸之间）
layout-xlarge(7-10英寸之间）
l 使用最小宽度限定符
sw<?>dp 、 w<?>dp 、 h<?>dp
【备注】
在android3.2以前，所有的资源文件都有相应的xhdpi,hdpi,mdpi,ldpi四种文件来对应，android3.2以后，为了提供更精准的对布局文件的控制，可以通过为资源文件（res目录下文件）增加后缀来指定该文件夹里的xml布局文件或color.xml，string.xml是为哪种大小的屏幕使用。
第一种后缀：sw<N>dp,如layout-sw600dp, values-sw600dp smallwidth
这里的sw代表smallwidth的意思，当你所有屏幕的最小宽度都大于600dp时,屏幕就会自动到带sw600dp后缀的资源文件里去寻找相关资源文件，这里的最小宽度是指屏幕宽高的较小值，每个屏幕都是固定的，不会随着屏幕横向纵向改变而改变。
第二种后缀w<N>dp 如layout-w600dp, values-w600dp
带这样后缀的资源文件的资源文件制定了屏幕宽度的大于Ndp的情况下使用该资源文件，但它和sw<N>dp不同的是，当屏幕横向纵向切换时，屏幕的宽度是变化的，以变化后的宽度来与N相比，看是否使用此资源文件下的资源。
第三种后缀h<N>dp 如layout-h600dp, values-h600dp
这个后缀的使用方式和w<N>dp一样，随着屏幕横纵向的变化，屏幕高度也会变化，根据变化后的高度值来判断是否使用h<N>dp ，因为屏幕在纵向上通常能够滚动导致长度变化，不像宽度那样基本固定，google官方文档建议尽量少使用这种方式。
l 使用屏幕方向限定符land \ portrait
l 使用具体布局限定符，如layout-800x480
l 使用自动拉伸位图（.9.png图片）
“点九”是andriod平台的应用软件开发里的一种特殊的图片形式，文件扩展名为：.9.png。
智能手机中有自动横屏的功能, ,在界面改变方向后,界面上的图形会因为长宽的变化而产生拉伸,造成图形的失真变形。另外Android平台有多种不同的分辨率，很多控件的切图文件在被放大拉伸后，边角会模糊失真。
在Android平台下使用点九PNG技术，可以将图片横向和纵向同时进行拉伸，以实现在多分辨率下的完美显示效果。“点九”的制作方法，使用 “draw9patch”工具绘制，打开SDK/tools目录下的“draw9patch.bat”文件。

2、 版本适配
尽量使用能适应v4等这样向下兼容的包

3、 语言自适应
多语言目录：
values-en 英文
values-zh 中文
values-zh-rCN 简体中文
values-zh-rTW 繁体中文
values-ja 日文
