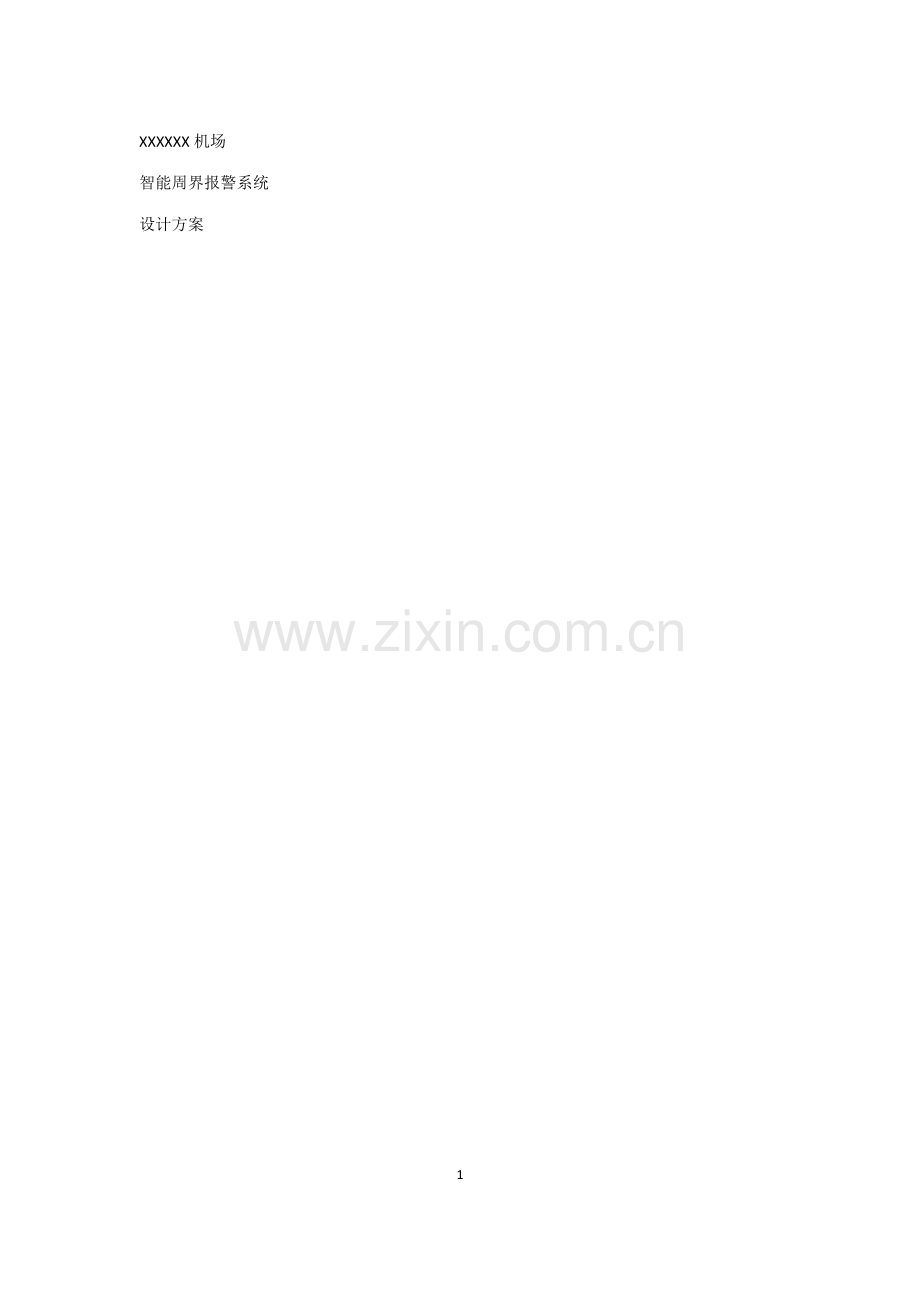

西南微波 周界安防系统方案.docx

XXXXXX机场
智能周界报警系统
设计方案

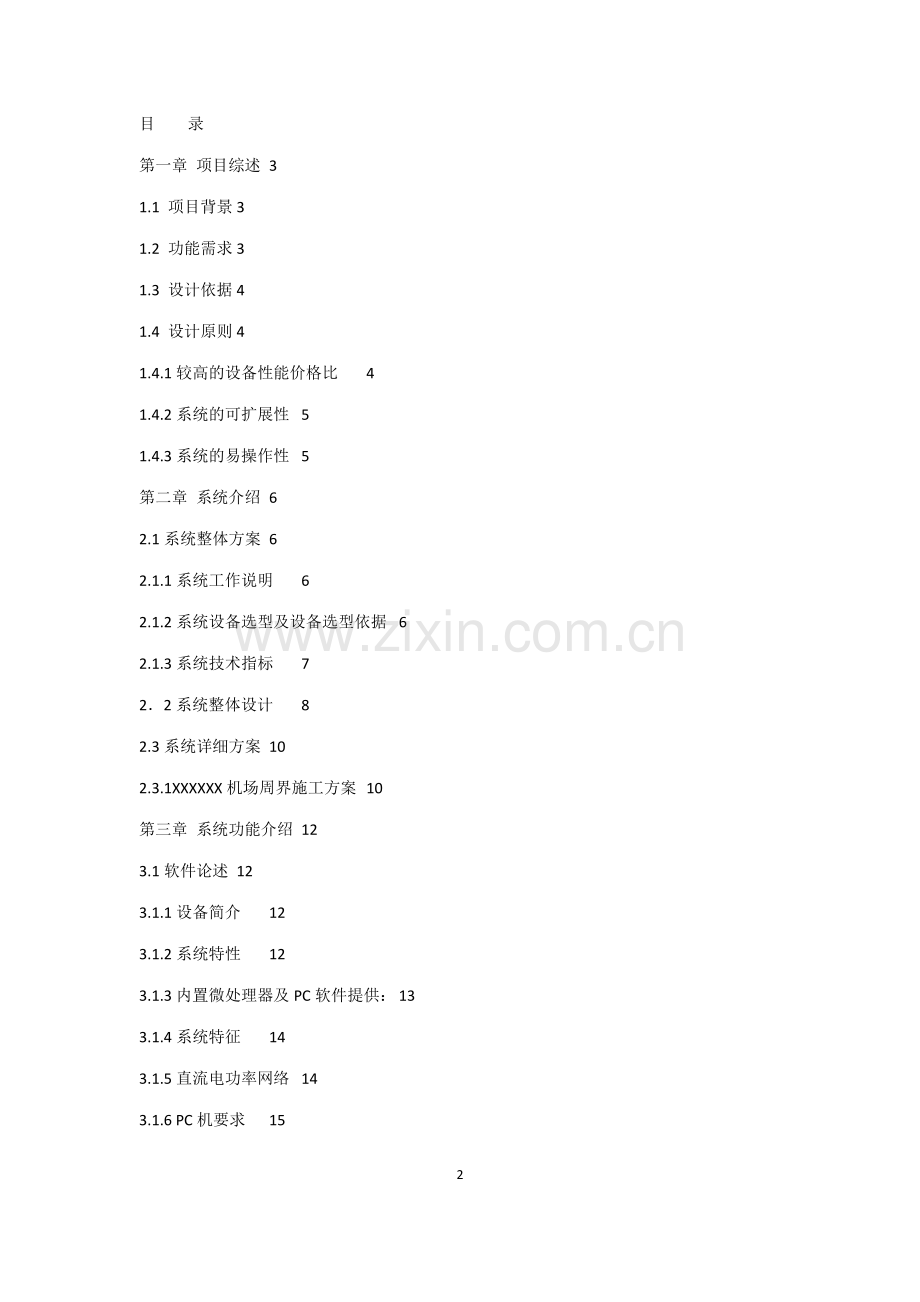

目 录
第一章 项目综述 3
1.1 项目背景 3
1.2 功能需求 3
1.3 设计依据 4
1.4 设计原则 4
1.4.1较高的设备性能价格比 4
1.4.2系统的可扩展性 5
1.4.3系统的易操作性 5
第二章 系统介绍 6
2.1系统整体方案 6
2.1.1系统工作说明 6
2.1.2系统设备选型及设备选型依据 6
2.1.3系统技术指标 7
2．2系统整体设计 8
2.3系统详细方案 10
2.3.1XXXXXX机场周界施工方案 10
第三章 系统功能介绍 12
3.1软件论述 12
3.1.1设备简介 12
3.1.2系统特性 12
3.1.3内置微处理器及PC软件提供： 13
3.1.4系统特征 14
3.1.5直流电功率网络 14
3.1.6 PC机要求 15
3.1.7 系统软件介绍 15
第四章 主要设备性能指标 16
4.1微点振动电缆 16
4.1.1振动电缆结构 16
4.1.2探测过程 17
4.1.3微点振动电缆与其它探测器的比较： 18
4.2 PM处理模块 19
4.2.1 PM性能： 19
4.2.2 PM技术参数 21
4.3 LU连接模块 21
4.3.1 LU性能 21
4.3.2 LU技术参数 22
4.4 ILU连接模块 22
4.4.1 ILU性能 22
4.4.2 ILU技术参数 23
4.5 RM继电器模块 24
4.6 TU 终结模块 24
4.7 NIM 网络通讯模块 25
4.8 PCC电源转换卡 26
第五章 施工组织 27
5.1 施工组织机构 27
5.1.1岗位素质要求、分工及职责 27
5.1.2工作流程 28
5.1.3 规章制度 29
5.2施工力量配备和施工设施配备 30
5.2.1施工力量配备 30
5.2.2施工设施配备 31
5.2.3施工准备工作质量管理 31
5.2.4 质量管理工作程序 32
5.3 施工工艺 32
5.3.1 设备材料的选择和校验 32
5.3.2系统布线 32
5.4 ＨＳＥ管理体系,安全保证措施 33
5.4.1 安全生产制度 33
5.4.2落实各种设备安全使用措施 35
5.4.3 安全防火措施 36
第六章 技术服务及售后 38
6.1 免费培训 38
6.2保修期 38
6.3 服务响应 38
6.4 备件供应 38
第七章 主要设备清单 39
7.1设备清单 39
附件一 典型应用案例 40

第一章 项目综述
1.1 项目背景
XXXXXX机场是距市中心12公里、车程15分钟的4E级现代化机场。该机场占地6000余亩，机场跑道长3200米、宽60米，具有先进的导航系统和设施。候机楼建筑面积34000平方米，有设备先进的国际、国内候机厅。

本次周界报警防范系统设计的智能周界报警围界总长8300米。依据机场安全需求，设计一个技术先进、易于操作、便于维护的机场周界防范系统，实现自动监控报警，取代周界防区的岗哨，并提供快速反映，配合视频监控系统，值班安全人员可以根据在集控CCTV中观察到的入侵威胁、环境条件、现场状况及时处理报警区域入侵事件。
1.2 功能需求
周界防护墙均是砖砌墙，砖墙上加装刺圈防护网。
新建系统的要达到的功能：
1、XXXXXX机场新建智能周界报警系统，实现常年24小时高等级防护。通过智能振动感应电缆实现高定位精度的入侵报警，与监控系统相互配合有效地阻止非法入侵。
2、对发生的报警信号要精确定位；
3、对报警信息智能判断，能自动排除自然环境干扰（风、雨、雪等）带来的误报。
4、通过联动预置位的云台摄像机，自动捕捉报警点所在画面；
5、灵活的布防、撤防设置，多种布防方式。
6、系统具有报警信息远程管理与远程报警的功能；
7、系统具有联网报警功能；
1.3 设计依据
《建设工程项目管理规范》（GB/T 50326—2001）
《建筑工程资料管理规程》（DBJ 01—51—2003）
《市政基础设施工程资料管理规程》（DBJ 01—71—2003）
《ISO质量管理体系标准》（GB/T9000 族—2000）
《建设工程安全生产管理条例》 《建设工程质量管理条理》
1.4 设计原则
为实现以上功能，拟建的周界报警防范系统必须与XXXX机场XX监控系统现状相结合，精心设计、合理配置，所配备的设备应该性能先进、质量可靠、兼容性强，采用开放式系统结构设计可扩充升级。在系统设计时，着重考虑以下几个方面：
1.4.1较高的设备性能价格比
将安全可靠和XXXXXX机场周界的防范要求作为选择器材的出发点，采用高质量产品，技术先进。根据系统功能要求，进行详细设计，组成可靠、实用的系统。
1.4.2系统的可扩展性
系统留有足够的扩展余量，为将来系统的扩展提供可靠的基础。同时，由于采用了开放式、功能模块化网络结构设计，系统扩展和添加新的功能更灵活。
1.4.3系统的易操作性
采用图形界面显示，屏幕操作控制系统，用户可很快掌握系统的操作使用，极大的方便了用户和减轻了操作人员的紧张程度。

第二章 系统介绍
2.1系统整体方案
2.1.1系统工作说明
周界报警区域为XXXXXX机场周界。
当有非法入侵行为时智能周界报警系统发出警报，将发生非法入侵行为地点准确地显示在控制室的电子地图上，系统所配的监控系统能发出声光报警提示值班人员注意，报警误差在3米范围内，值班人员可根据情况采取相应措施或通过公共广播系统喝阻非法入侵者。
2.1.2系统设备选型及设备选型依据
全套系统采用美国Southwest Microwave,Inc.制造的高定位精度的震动感应电缆MicroPintTMCable周界报警系统。
周界报警系统的基本功能就是要实现有人触发围栏时报警，无人入侵时不报。对于震动报警电缆系统而言，要实现此功能必须考虑三个方面的因素，或者说系统必须具备三个方面的功能：
功能一：能准确分辨环境造成的振动和入侵者攀爬围栏引起的振动。由于振动电缆的工作原理是围栏的振动检测，但不仅入侵者攀爬围栏时会引起震动，刮风、下雨、雷电和周边道路上重型车辆的通过都会导致围栏的振动。因此，振动电缆应具有可靠的技术手段来区分环境造成的振动和入侵者攀爬围栏时造成的振动。这是决定报警准确率的第一个因素。
功能二：能感知围栏的振动特性，并据此设定高度吻合的报警灵敏度曲线。这也是决定报警系统报警准确率的第二个关键因素。钢筋网及其他任何金属围网看似一样，其实通过测试就会发现，金属网的振动特性在不同的位置是完全不一样的，或者说，金属网的机械振动特性是随距离而变化的，有的地方松，有的地方紧。松的地方感知振动的灵敏度就强；紧的地方感知振动的灵敏度就要弱一些。因此，要想准确报警，绑缚在围栏上的振动电缆，就要具备能根据围栏不同位置的松紧程度来设定不同的灵敏度与之相匹配的能力。唯有如此，才能有效保证不漏报，剔除误报。
功能三：能根据入侵目标的特征来选择需要监控的目标：通常周界报警系统主要用来警戒人的攀爬和剪断围栏的行为。但飞鸟的蹬踏，猫和老鼠等小动物对围栏的骚扰都属于入侵造成的震动。因此，报警系统应能够根据入侵的强度、时间和次数来分析入侵目标的特征，有效锁定目标，剔除误报。
2.1.3系统技术指标
周界报警系统通过单根电缆不仅可以检测围栏的振动，而且可以以每8米为单位进行逐段比对，识辨是一点振动还是连续分布的多点振动，有效剔除刮风、下雨、雷电和汽车等通行造成的环境振动干扰。
周界报警系统当检测到相对独立的单点位置产生震动信号后，可通过设定时间窗口来检验振动信号是否符合所定义单位时间内的报警事件。有效剔除实际现场环境出现的一过性干扰。
周界报警系统检测到振动信号后，可通过设定的振动次数来评判振动信号是否满足所定义的报警事件，有效剔除不明物体的偶尔撞击造成的干扰。还可以通过设定振动幅度来判定报警事件，有效剔除小动物的出没造成的干扰。
周界报警系统可检测被测围栏的振动特性曲线，并在此震动特性曲线的基础上建立报警灵敏度曲线，使入侵者在企图攀爬松紧不一的任何一处围栏时，在与之相适应的报警值曲线的限定下，都能产生可靠地报警信号，有效剔除误报和漏报。（注：围栏各处的松紧程度是不同的。围栏松的地方，对振动不敏感，必须提高报警灵敏度；围栏紧的地方，对振动很敏感，又必须降低报警灵敏度。因此，只有依照随距离变化的围栏设定一条与之松紧程度相适应的灵敏度曲线，才能可靠报警。如果只有一个报警值的话，当灵敏度调高时，围栏松的地方能可靠报警，但围栏紧的地方将大量出现误报；反之，灵敏度调低时，围栏紧的地方能可靠报警，但围栏松的地方将出现大量漏报。）
周界报警系统可通过软件对整个周界进行防区的任意数量和任意范围的划分，而与硬件无关，实现完善的周界动态控制管理。
周界报警系统可实现报警事件的精确定位，定位精度可达到3米。此定位信息可通过控制主机联动CCTV系统，切换矩阵，控制智能球形摄像机指向报警位置。
周界报警系统的报警电缆不仅是振动传感器，还能为系统中的各个模块供电，并可完成系统中各个PM与控制主机的通信。
2．2系统整体设计
系统设计中，我们结合当今安防技术、控制技术、计算机技术、网络技术的发展，我们兼顾系统的可靠性、先进性、易操作性，充分考虑了预留接口，最大限度地提高系统性价比，减少业主投资。
XXXXXX机场综合周界报警防范系统工程包含机场周界探测系统和机场周界电视监控系统两个部分。周界探测系统由前端振动电缆探测系统、红外探测系统、中央监控系统组成。电视监控系统由前端摄像机设备、视频及控制信号传输网络、中央控制监视设备组成。前端摄像机设备由摄像机、镜头、云台、防护罩、解码器等设备组成。视频及控制信号传输网络由光端机（或编解码器）、光纤、电缆等组成。中央控制监视设备由视频控制计算机、监视器、矩阵切换器、录像机、视频分配器、控制键盘等组成。
报警防统由振动电缆探测系统、红外探测系统、中央报警管理系统组成。前端共4个红外报警处理器，所有报警信号都经过处理器与中央报警主机相连，如附图－报警防范系统布局图，每个相邻振动电缆处理器以4芯屏蔽双绞线相连，组成一个串连结构，在始末两端用光电转换器将电信号专成光信号，并与红外探测处理器相连，红外探测处理器之间也通过光纤通讯，如此，将所有的现地报警信号处理器串起来，两端用光纤接进中央报警主机，使周界报警系统组成一个双向环网。视频监控系统，通过光纤环网，将所有前端视频信号，引入矩阵视频分配器，再将其分配到硬盘录像机和视频矩阵，通过硬盘录像机可记录保存视频信号，通过矩阵可对前端食品设备进行控制。为达到系统联动，报警主机与矩阵通讯，可通过中央报警主机控制前端视频设备，和监视器上画面切换。以下是系统结构图：

系统结构图(略)

2.3系统详细方案
2.3.1XXXXXX机场周界施工方案
2.3.1.1加固刺圈，微点振动电缆安装
根据XXXXXX机场图纸描述情况，为适合微点振动电缆的安装及工作环境，更好的让微点振动电缆的特性在工作中体现的淋漓尽致、完美无缺，周界现有防护砖墙需进行改造。具体改造方案如下：
XXXXXX机场周界中均是砖砌围墙，长8300米，围墙上加装了刺圈，用角铁固定。首先需给整个周界砖墙上的刺圈加固，具体加固方法是检查刺圈和横向拉伸铁丝的捆绑处是否合格，不合格的地方用细铁丝把刺圈和横向拉伸的铁丝及角铁固定，使整个周界中的刺圈和横向拉伸的铁丝形成一个共振的效果；然后安装振动电缆。微点振动电缆用防紫外线扎带横向绑在刺圈上，如下图：

2.3.1.2 PM、LU、ILU、TU模块的安装
PM处理模块、LU连接模块、ILU隔离连接模块、TU终止模块在室外因做好雨水、风沙等自然灾害及人为损坏的防护，故先在周界围墙上安装密封式可开启的铁箱，固定在周界围墙上，在将PM处理模块、LU连接模块、ILU隔离连接模块、TU终止模块安装固定在密封式可开启的铁箱内。
2.3.1.3电源线、通讯线的走向及安装
因微点振动电缆不仅是入侵探测器，还为系统的所有模块和辅助传感器提供直流电源、报警处理的数据通道，故只需将电源线及通讯线从控制室走地下传线管与每个系统防区围墙上的任何一个PM处理模块连接即可，整个智能周界共分了四个独立的系统防区，具体四个系统防区的长度为3200米、1700米、2700米和700米，而其中3200米、2700和1700米的系统防区需各走两根三芯电源线和一根四芯通讯线；700米的系统防区只需走一根三芯的电源线和一根四芯的通讯线。整个周界共需走7根三芯电源线和4根四芯通讯线。具体的机场周界报警视频监控系统设计图如下：

第三章 系统功能介绍
3.1软件论述
3.1.1设备简介
INTREPID振动电缆报警系统是美国西南微波公司生产的具有多项专利技术的新一代周界报警系统。美国西南微波公司是一家总部设在美国亚利桑那州的，具有35年周界报警产品生产和销售历史的专业公司。美国白宫、五角大楼及许多核电站和军事基地都采用了西南微波的周界报警产品。在伊拉克战场上也采用了该公司的报警产品。由于美国西南微波公司是专为美国军方供货的公司，因此，其报警产品以工作稳定、可靠、准确著称。引进我国后，已安装在变电站、核试验所、机场等国家要害部门。
3.1.2系统特性
可探测并定位入侵位置准确到3米（10英尺）内
点震动分辨器识别并抑制由风、雨和微小颤动引起的分布式扰动
根据围栏状况进行灵敏度自动补偿以使整个周界敏感度水平一致
自由定义防区功能使整个防区通过软件定义且不受线缆长度及现场设备位置影响
微点电缆为整个系统提供入侵探测、电源分配及数据通信功能，减低了安装成本
基于Windows的带有绘图、安装和服务工具的微点网络周界管理软件
指出准确报警位置的彩色微点网络电子地图
系统为辅助传感器和设备提供电源
每组探测器保护400米（0.25公里）以内的周界范围
多组探测器连接起来，可以监视更大的周界范围。
工作电压范围：（10.5-60VDC），温度范围：-40℃到70℃（-40F到159F）

3.1.3内置微处理器及PC软件提供：
基于Windows的安装程序
安装和服务通过图形用户界面方便的实现。
图形报警地图
用户绘制的现场地图可转换成基本报警地图，不需要其他的多路复用器或地图显示系统。
远程诊断
通过普通电话线，调制解调器接口向管理中心报告现场情况和报警信息，这一特性允许远程发现问题并解决。

3.1.4系统特征
每个系统PM处理模块最多8个
每个处理模块最多支持400米（1312英尺）
每个系统最多显示50个段
每个处理模块最多有20个控制段
每个环最多50个防区
每个系统最多有60个辅助探测器
每个系统地图最多划分70个段
每个系统最多20个RM继电器输出模块
每个系统最多20个摄像机、灯光、大门或者其他控制单元联动
每个PCC对辅助传感器的最大电压输出为12volts DC@150mA
两个ILU连接单元最多链接5—8个处理模块

3.1.5直流电功率网络
电压供给了系统中每一个PM，LU和ILU单元。根据站点的大小，系统可以从某一点给整段电缆供电，电压在12V，24V或者48V/4安培。我们建议在系统中使用备用电池或者AC UPS供给。在使用电子地图监视器的时候，同样推荐个人电脑与AC (UPS)不间断电源相连接，获取工作电压。
一般单独一个48V的电源供给可以满足3个或者4个的PM站点要求。大型站点需要在周界增加电源供给。周界上第二处的电源供给最好追加在最近的PM或者LU上。
在实际情况中，可以增加电缆以行成一个闭合环路。电源会沿着电缆向两个方向施加工作电压形成回路。当有人剪断其中任何一段时，并不影响PM获得电压。
PM的电路被设计为通过电缆传送工作电压，同时还可以执行其他的操作。
在PM模块中安装了保险丝避免和辅助传感器发生短路以保护PM。PM的电子元件同样受到保护，以避免在感应电缆上由于疏忽造成的的电压应用，或者可能发生的电缆中的感应电缆和中心导线的短路。

3.1.6 PC机要求
PC配置不低于P4 2.4G CPU/512M内存/60G硬盘
操作系统：Windows 95, 98, NT, 2000 或XP
手提电脑或台式电脑必须安装MicroPoint系统。计算机通过网络界面模块（NIM）以及RS232适配器（232A）或RS422/485 适配器 (422A)与处理器模块（PM）连接。在有的情况下，在室外的周线上使用手提电脑会比较方便；但一般还是在室内使用台式计算机通过RS232 或 RS422与周线上的处理器模块进行无线通讯比较理想。

3.1.7 系统软件介绍
MicroPoint 高级地图监控V3.5版本（AAM）软件可以在1台PC机（最大为8台）或一个系统内运行的4台PC机上实现报警日志、密码登录及五种语言的多个地图监控管理（英语，法语，德语，西班牙语和葡萄牙语）。可以实现MicroPoint现场和所有监控的彩色图形用户界面和操作控制。
借助于AMM，现场管理员可以给每个用户分配控制MicroPoint 系统的密码及独立访问权。关键人员可以改变操作参数，然而操作人员只能按照严格选定的功能操作。操作人员能从最多9个用户定义的“标签”中选择并记录每个报警及原因。可以将日志文件导出到Excel 表格或Access数据库完成用户定制的报告。

第四章 主要设备性能指标
4.1微点振动电缆
4.1.1振动电缆结构
振动电缆的横剖面如下图所示(略)。
振动电缆的尺寸基本同于RG58U 同轴电缆，不同的是在中心导线的圆周附近有两根感应电缆。感应电缆悬浮在由聚乙烯制成的实心键槽内。变换器电缆的物理干扰导致感应电缆产生相对于中心同轴电缆和外部电缆的运动， 通过Time Domain Reflectometry (TDR) 此类运动将会被探测到并精确定位。TDR发射脉冲信号实施探测。室外使用的振动电缆有一层高密度聚乙烯的保护层
处理模块沿着震动电缆发送脉冲信号，当有入侵发生时，含有入侵具体位置和形状的脉冲信号被反射回来，接受到的信号被创制为一个标签来描述反射回的脉冲。数字信号处理系统允许震动电缆测量返回脉冲的地点和形状，微处理器识别目标地点响应的形状（切割或攀爬），并把它与由雨、风和车辆等引起的响应信号区分开。
安装人员通过一台计算机校准震动电缆传感器并分配防区。校准时，震动线缆整个长度的每一米的灵敏度都是相同的。灵敏度级别设定要与围栏的构造和松紧程度的变化相适应。完全自由的防区分配模式可使用户更容易的调整设定防区的数目和地点，以满足现场环境变化的要求。基于Windows的安装软件提供详细的安装指导并为以后维护调查提供安装细节报告。
4.1.2探测过程
MicroPoint感应器的基本运作如下图所示。前端处理模块以每秒钟发射4次脉冲信号的频率，在电缆屏蔽层内部发射信号，此脉冲信号顺着MicroPoint电缆在中央导体和编织层之间传递。此脉冲能量被聚集到两条位于带编织层的外导体旁边的键槽内的感应电线上。感应电线用聚酯薄膜与编织层绝缘。感应线发生任何物理偏折都会导致一部分的脉冲以80％的光速反射回接收器。感应线上从脉冲发出到遇到偏折返回之间的时间延迟可以测量信号在电缆中传播距离。这是标准的电缆故障检测方法，通常被称为时域反射测定法(TDR)。当有侵入者攀爬围栏或将围栏网剪开，由此引起电缆的运动导致感应线在键槽中移动。这样一来就可以对侵入者探测并定位。

图0:1 MicroPoint检测过程

模拟的响应被数字化成距离框，我们称之为区域（Cell）。数字化数据由一个微处理器来处理。处理器将固定的回波去掉，剩下的是感应线移动造成的响应。剩下的脉冲图形经过分析可得出侵入者的位置（在某个监控区域）。每个监控区域对应1.1米(43英寸)的电缆长度。监控区域是处理器模块定位侵入者位置的基本单位。考虑到监控区域交界处监测的不缺定性以及干扰会随围栏网机械传播，INTREPID系统探测范围为3米（10英尺）。
综上所述，振动电缆是依靠振动来检测而不是依靠电磁场来是否有人攀爬铁丝网，如果不碰铁丝网，没有振动就不报警。震动测试是通过在电缆内部发射脉冲信号来测定的，由于电缆本身有屏蔽层，脉冲信号只能在内部传递。不会造成电磁辐射。（请见附件：电磁辐射合格证）。
4.1.3微点振动电缆与其它探测器的比较：
微点振动电缆 其他探测器
微点探测及评估 定位入侵点精确到3米内 微点探测及评估 只能探测是否出现入侵
区分入侵者与风、雨 入侵者混淆于风、雨
数字处理提高探测准确率 需要外部处理器
可集中的对CCTV系统评估 需要更多的处理器
标示出入侵具体地点 只能指出在某个防区
灵敏度 对每米微点电缆进行校准 灵敏度 整个防区设置一个临界值
根据围栏的变化进行补偿 经常调节围栏
探测准确率与距离最优化校准 探测准确率与距离折衷
容易确定出现问题的位置 很难确定出现问题的位置
自由防区 软件控制防区 自由防区 硬件定义防区
每线多个防区 每线一防区
容易增加防区 需要更多处理器
容易重新指定防区边界 需要重新安装
点击识别冲 识别本地侵扰 点冲击识别 对所有侵扰响应
忽略风、雨的噪音 对风、雨、车辆敏感
集成数据和电源的传输 电源和数据在传感线上分层传输 集成数据和电源的传输 电源线和数据线分开
单线传输所有 额外的材料和人工
由探测器本身确保安全 需要套管保护
支持辅助探测器 需单独的电源与数据
I-COM通讯 内置FSK网络 I-COM通讯 需要单独布线
对等网络 每个探测器需单独布线
计算机辅助安装 基于Windows的安装和服务工具 计算机辅助安装 用户指南少有人读，常丢失
首次即能正确安装 昂贵的维护费
现场文件完备 文档遗失或不全
通过电话维护、诊断，远程上传/下载能力 经常要到现场维护
4.2 PM处理模块
4.2.1 PM性能：

PM处理模块好比是分布式感应系统的“引擎”。每个PM处理器处理来自于两段电缆(A and B)的数据。每段电缆的长度最多在200米(656 feet) 。电缆可以通过LU、ILU或者TU装置来终结。一个LU单元或者ILU模块可以保证两个PM之间的通信链路畅通，而TU可以于彻底的终结电缆。

TU 电缆A最长200米 PM 电缆B最长200米 TU

Figure 0:2 小型系统 - 1 PM & 2 TU’s
PM 提供所有数字信号处理和系统管理。多PM间作为同级通过ICOM 网络互相通信并对微点感应电缆进行操作。所有数据资料记录和站点参量被保存在PM闪存中。这种系统比只拥有一个中央控制单元的系统要具有更高的安全性。在与外界通信时，可以通过任一一张232A/422A或者NIM通信卡与PM相连来建立链接。
无畏周界中PM处理器包括一张处理卡和一张pcc电源转换卡。周界电缆用“J”型绑带直接固定在栅栏上。当PM模块被固定在栅栏上时，一方面它有来自感应电缆的固有的保护，另一方面在PM盒盖在安装有防撬开关。其盒盖被两个从底部穿入的螺丝牢牢地固定在盒上，并且盒内接入的电缆也由底部穿入。
处理器板块是一个表面安装部件的多层电路卡。它被两个夹子固定于盒内。它含有一个16位的微处理器，一个可编程逻辑阵列和2M的闪存（闪存－在系统断电时依然保存系统数据的存储器）。.PM不含任何种类的电位器或者物理调整。 PM的所有连接都是螺丝完成。所有的微点振动电缆的接线盒都配备有一个固定的扎带工具 。其中所有的输入输出线都被保护起来免受雷击。PM盒内所有装置都必须符合FCC和CE标准。
PM模块能激活在LU, ILU 和 TU中的一个既定测试目标或计划。测试目标会根据感应电缆提供的数据信号初始化。它测试了PM的电子元件并测量了附加在PM上的电缆长度。
辅助传感器例如微波传感器或相片射线传感器可以被直接地连接到PM上获得工作电压并发出报警报告。另外PM检测着连接到LU上的辅助传感器。LU上附加辅助传感器的中继关闭可以改变二根感应电缆间的DC 负载。
PM感应到了阻抗上的这个变化随后准确的报警信息被通过ICOM传送到了显示器上。辅助传感器数据和测试目标并不影响其探测。
每个PM 有三个继电输出，在站点安装时可以对其进行设定。在简单的站点中，它能提供有效的报警报告。在更大的更加复杂的站点，这些继电输出会在经过编程后用以控制辅助设备控制譬如灯光、门或摄像机。
每个PM 有三个模拟输入量。利用它们可以测量微波传感器的基准电压、温度和风速。加载在模拟输入上的标准是1 赫兹。
4.2.2 PM技术参数
? 5英尺（127mm）高，12英尺（305mm）长，4英尺（102mm）宽
? 从封闭盒的底部穿入两个螺丝固定住盒盖
? 电缆从封闭盒的底部接入
? 聚乙烯
? RFI/EMI的保护
4.3 LU连接模块
4.3.1 LU性能

Figure 0:3 LU
LU连接单元用于将多个PM处理模块互联并提供电源和数据通路，LU单元也可以用于终结电缆。LU单元被放置在无畏式周界上，也可为辅助传感单元提供接口。在LU上也可增加PCC单元为辅助传感器提供工作电压。两个干预开关用来保护LU单元的盒盖（每个都可向指定的PM发出警报）。当干预开关发出警报时，其他的辅助传感器警报则无法发出，同时微点振动电缆仍可继续探测周界有无入侵。
LU单元中包含有一个被动电路，根据从PM模块发来的指令在电缆末端建立一个测试目标。这个目标测试电缆的组成，信号处理器的操作和电缆末端的位置所在。这个测试为微点电缆，PM模块和ICOM网络提供了一个100％的自检。电缆安装后通过对比大小、重量、地点等信息来探测包括电缆在内的硬件的任何变化。
4.3.2 LU技术参数
? 5英尺（127mm）高，12英尺（305mm）长，4英尺（102mm）宽
? 从封闭盒的底部穿入两个螺丝固定住盒盖
? 电缆从封闭盒的底部接入
? 聚乙烯
? RFI/EMI的保护
4.4 ILU连接模块
4.4.1 ILU性能

Figure 0:4 ILU
ILU单元是一种特殊的LU连接单元，它使用于超过4个PM的周界当中。除了具有一般的连接单元的作用以外，ILU单元提供地面隔离和放大数据通讯的功能。在含有八个PM的系统中，ILU单元被放置在第四个和第五个PM之间。或者在含有5个，6个和7个PM的系统中，ILU单元可以放置在最方便的地方，这样在ILU的某一侧会有四个或者更少的PM 模块。
在超过4个PM的系统中，需要更多的供电模块。如果在周长超过一英里的周界中接入两个或者更多的供电模块，由于地感回路的作用，有效电流将沿着电缆流动。当变压器耦合FSK数据时，ILU单元提供了地面隔离措施。在必要的条件下，允许安装人员从A到B的连接电源和接地线，并且提供一个连接盒。
ILU单元支持FSK的双向放大功能。当B端口没有信号而同时一个FSK信号达到A端口时，A端口的信号被放大并且发送到B端口。当有信号到达B端口时同样如此，会有信号被放大并传送到A端口。当有信号同时到达A端和B端时，随即选择一个端口并且放大信号。当有信号冲突和数据毁坏时，信号源重新发送数据。
因为ILU单元应用了有效电路组件，它有自己的直流对直流功率交换器。ILU从A端获得电源（15－60DC）产生有效电压驱动电路工作，并且为辅助传感器也提供了12VDC的工作电压。
4.4.2 ILU技术参数
5英尺（127mm）高，12英尺（305mm）长，4英尺（102mm）宽
从封闭盒的底部穿入两个螺丝固定住盒盖
电缆从封闭盒的底部接入
聚乙烯
RFI/EMI的保护

4.5 RM继电器模块

RM继电器模块是一块电路卡片，可以安装在无畏周界中或者安全警报面板上。它包含了一个提供了传统的继电报警输出口和连接传感的微处理器。一个RM继电器模块提供6个继电器输出和6个继电器输入。常开常闭的继电器接口可以用户选择。电压，最大定额是100V DC, 0.25 Amp，4 VA (抗拒装载)。无畏系统可以支持最多20个继电器模块接入，或者更多RS485双绞线网络。
典型的额定继电电压输入频率在1赫兹。(0-5V DC)
RM继电模块可以从利用外界输入的12VoltDC电压或者通过PCC就近取电，电压为10.5 - 60 volt DC。在周界上RM的工作电压可以是10.5 - 60 volt DC或者12-volt。RM通过双绞线和NIM 或者通过422A连接到最近的PM上。

4.6 TU 终结模块
TU终结单元用在开环系统的电缆末端，用于终结电缆的探测、I-COM FSK或者单独一条电缆。 TU被放置在一个室外电子插座上 (127x102x 63mm)。同连接在微点电缆上的其他模块一样，TU终结单元使用了相同的应变消除和终止装置。并且包含和LU一样的测试电路。

4.7 NIM 网络通讯模块
Figure 0:7 网络通信模块
网络通信模块（NIM）接插在PM上为PM提供RS232, RS485 或者 RS422的通信接口（每次只能应用一种通信方式）和实时时钟。NIM包括了其他微处理器和一个电池支持的实时钟。
在只需要一个RS232通信接口时，RS232通信卡可以代替NIM或者附加在NIM上为PM提供通信接口。它包括了一个微处理器和一个232驱动芯片。
RS422/485通信卡也可以代替NIM或者附加在NIM上为PM提供RS422/485通信接口。它包括了一个微处理器和一个RS422/485驱动芯片。
NIM 、232.A 和422A中的微处理器用于监督、缓冲PM 和PC间，PM和调制解调器之间的通信。
RS232提供了微点系统和PC和调制解调器之间的通信接口。在两个数字设备之间，采用的是符合工业标准的全双工通信方式。RS232 有两个主要限制。它只能在少于15 米(50 英尺)的范围内进行点对点的通信链接， 它不支持多结点网络。
RS485用于和继电器模块通信。 它采用半双工通信方式, 支持在1.5 公里(5000 英尺的) 范围内进行通信，支持多结点网络。十五个RM 可以由一对独立的保护电缆连接。二十个RM则可以被连接到无畏网络。
当超过RS232 的使用范围时，RS422用以连接微点网络和PC或者连接微点网络和调制解调器。在1.5 公里(5000 英尺的) 范围内，采用的是四根导线的全双工通信方式，用以连接二个设备。
每个系统中至少使用一个NIM来提供一个网络的实时钟。这样所有的报警数据资料及其产生时间被正确的记录在各个PM上。
在微点电缆的安装实施和维护期间232A 提供了一个临时的接口给PM，用于和便携式计算机建立通信。当需要二个通信端口时NIM 和232A 都被连接到PM上。注: NIM 一次只可能采用一种通信方式, 或RS232 、RS485 或RS422 。
4.8 PCC电源转换卡

Figure 0:8 电源转换卡 (PCC)
PCC电源转换卡通过两颗螺丝固定在盒子的前部并连接着处理板上两根黑色的电缆。PCC用作将输入的10.5－60V直流电源转换为5V或12V的直流电源。为周界上各种模块和辅助传感器提供工作电压。在此满足FCC和CE电磁辐射标准的滤波已经考虑在内。系统中每个PM中都配置了一个PCC电源转换卡。在需要是也可在LU或RM中添加此组件。

第五章 施工组织
5.1 施工组织机构
根据工程设计，实施及项目管理经验，我司组建组织机构并配备相关人员。工程项目组下设项目总指挥、项目经理、项目副经理、技术总监、设计工程师、工程技术人员、质量管理工程师、项目管理人员、安全员等。
设计组：按系统的情况配备相关技术工程师，共配备2名设计工程师，负责本工程设计工作。
工程技术组：配备2名技术工程师，负责本工程施工工作。
质量管理组：配备1名质检工程师和1名材料设备管理员，从质量管理角度予以负责。
项目管理组：配备1名项目管理人员，1名行政助理，1名安全员。
5.1.1岗位素质要求、分工及职责
工程总指挥
负责工程整体指导工作，定期、不定期检查工程项目进展情况，并根据工程项目的需要，及时调用后备资源支援工作。
项目经理
具有大中型弱电系统工程项目的管理与实施经验，监督整个工程项目的实施，对工程项目的实施进度负责；负责协调解决工程项目实施过程中出现的各种问题。负责与业主及相关人员的协调工作。
设备安装具有大中型弱电系统工程项目的管理与实施经验，丰富的技术知识和良好的个人综合素质，负责组织本项目实施方案设计，以及现场组织、实施、协调和管理工作。
技术总监
具有大中型弱电系统工程项目设计、实施经验，技术知识、技能全面，负责组织本工程项目的，设计和现场工程技术。
设计工程师
要求具有扎实的弱电系统工程理论基础和丰富实践经验，独立完成过大中型弱电系统工程的设计。
工程技术人员
要求具有丰富工程施工经验，作为主要人员参加过大中型弱电系统工程的实施，对项目实施过程中出现的进度等问题，及时上报项目副经理。
质量管理工程师
要求熟悉弱电系统工程的工程特点、技术特点及产品特点，并熟悉相关技术执行标准及验收标准，负责协调系统设备检验与工程验收工作。
项目管理人员
要求具有工程项目管理方面的工作经验及责任心，协助项目副经理负责组织工程项目方案的实施、协调和管理工作。
材料设备管理员
要求熟悉工程所需的材料、设备规格，负责材料、设备的进出库管理和库存管理，保证库存设备的完整。
行政助理
要求具有行政管理，标案管理方面的工作经验及责任心，负责日常行政事务工作，负责信息（含资料，工程档案）收集、整理、归档、借阅等方面管理工作，以及和本工程项目有关的合同文件及相关协议的收集、整理、归档、借阅等管理工作。
安全员
要求具有很强的责任心，负责巡视日常工作安全防范以及库存设备的安全。
5.1.2工作流程
项目组成员，分工明确，责任到人，同时还应发扬相互协作精神，严格按照各项规章制度、工作流程开展工作。
大致分两步进行：
第一步是设计，包括工程方案设计和实施方案设计，工程方案设计由技术总监负责组织，设计组负责完成，实施方案设计由项目副经理负责组织，技术总监协助工程技术组，质量管理组，项目管理组负责完成。
第二步是实施，由项目副经理负责组织，由工程技术组，质量管理组，项目管理组完成。设计组作为支援。
在整个实施过程中，以控制工程质量为主，以控制工程进度为辅，不断督导检查，以执行标准为设计依据，以工程验收标准为检验依据，保证工程顺利完成，直至工程验收。
5.1.3 规章制度
设计评审制度
为了评价设计是否满足工程要求，工程方案设计完毕，由业主、及有关专家组成评审小组进行评审，形成文件，由评审小组组长负责编写评审结论，其它成员在此文件上签字。
协调会议通知制度
凡是与系统工程有关的，由业主、监理两方或两方以上参加的协调会议，必须就有关协调情况及最终答复形成会议纪要以备查，会议纪要送达业主及相关人员。
合同与资料管理制度
凡是与系统工程项目有关的合同文件和资料，由行政助理负责收集、整理、归档、管理，借阅必须经过授权和登记。
质量分析会制度
在工程项目实施过程中，定期召开质量分析会，当发生重大问题时，可临时召开质量分析会，进
