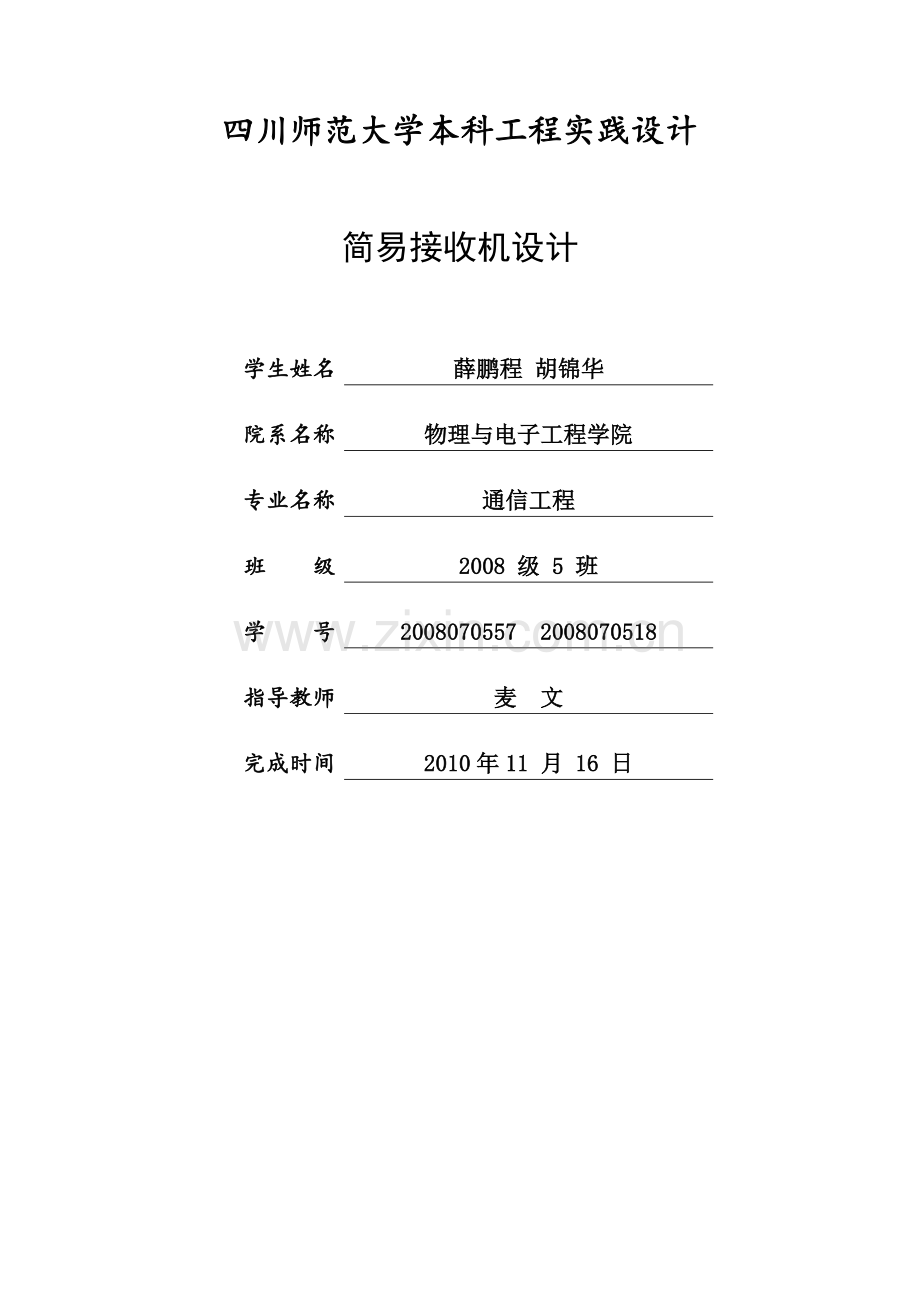

四川师范大学本科工程实践设计

简易接收机设计

学生姓名
薛鹏程 胡锦华
院系名称
物理与电子工程学院
专业名称
通信工程
班 级
2008 级 5 班
学 号
2008070557 2008070518
指导教师
麦 文
完成时间
2010年11 月 16 日

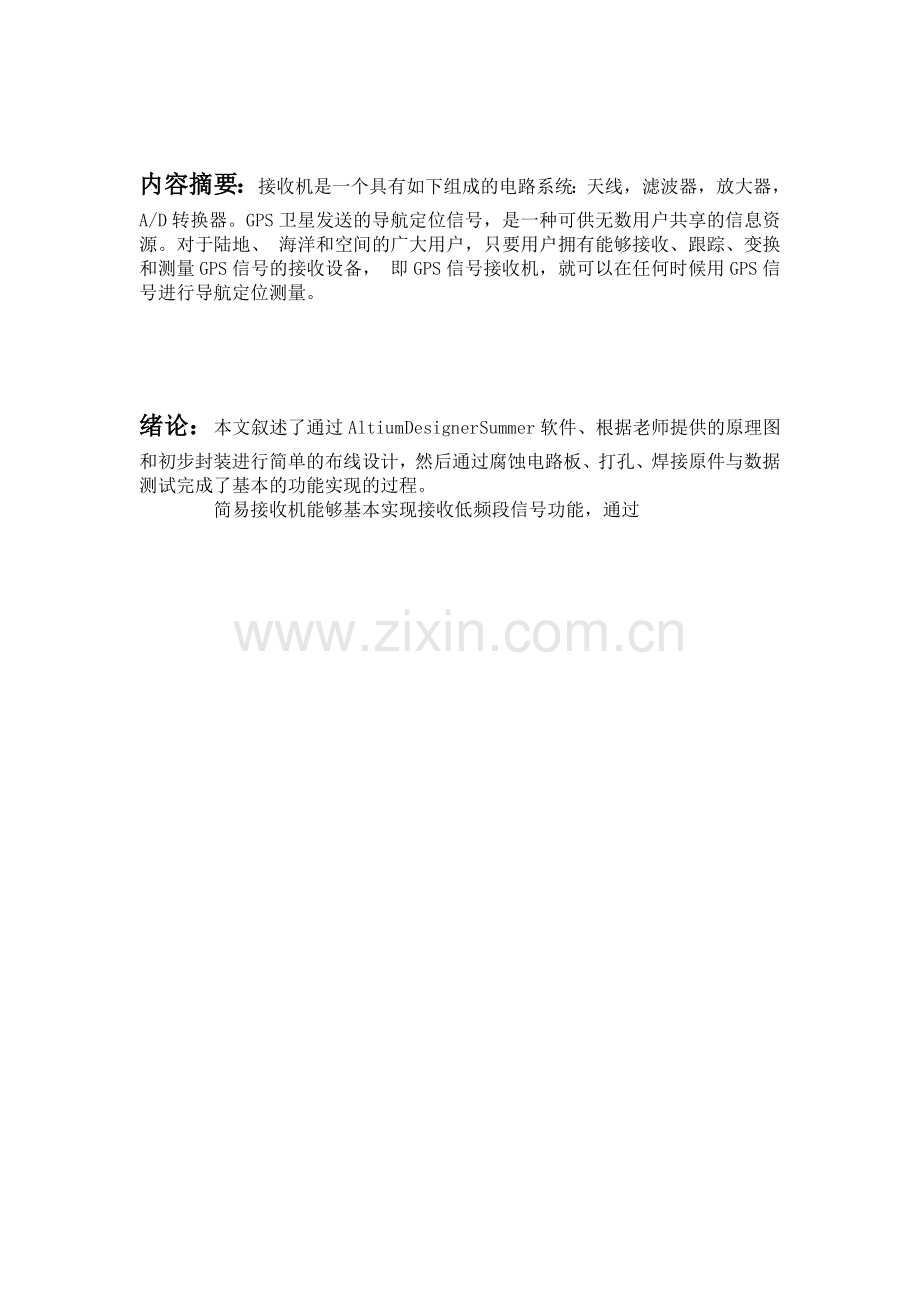

内容摘要：接收机是一个具有如下组成的电路系统：天线，滤波器，放大器，A/D转换器。GPS卫星发送的导航定位信号，是一种可供无数用户共享的信息资源。对于陆地、 海洋和空间的广大用户，只要用户拥有能够接收、跟踪、变换和测量GPS信号的接收设备， 即GPS信号接收机，就可以在任何时候用GPS信号进行导航定位测量。

绪论：本文叙述了通过Altium Designer Summer软件、根据老师提供的原理图和初步封装进行简单的布线设计，然后通过腐蚀电路板、打孔、焊接原件与数据测试完成了基本的功能实现的过程。
简易接收机能够基本实现接收低频段信号功能，通过

总体方案：

一、工程设计目的：
1、 学会PROTEL电路设计软件的使用；
2、 学会电路板制作；
3、 掌握简单电子线路的安装、调试、测试方法；
4、 初步掌握科技论文的撰写。

二、设计制作要求及说明：
基本要求：设计可工作于3MHz～150MHz之间的点频接收机，灵敏度不低于－30dBm，输出音频电压不低于500mV。

发挥部分：能实现底码速数字信号接收、或者具有AM接收功能、或者实现了对应的发射机可实现单工通话功能。发挥部分必需是在完成基本要求的基础上实现，且以低功耗、低成本、多功能、创新性为特性予以评分。

三、设计思路：整个电路由天线匹配（单极天线长1米26MHZ）；共射共基高频小信号放大；超再生检波；低频放大；整形与音频功率放大；电源稳压；等几部分组成

四、实验电路原理图：

短波超再生接收机

注释：图中各个部分分别为
1:天线匹配（单极天线长1米26MHZ）；
2:共射共基高频小信号放大；
3:超再生检波；
4:低频放大；
5:整形与音频功率放大；
6:电源稳压；

四、设计内容步骤及原理阐述：

1、绘制原理图：
由老师提供的电路原理图，根据Altium Designer 6.0中的原理图组件库，绘制原理图。
2、设计组件封装：
将电路原理图中的各元件进行封装处理，对于Altium Designer 6.0中没有提供封装的组件，需自己自行设计并建立新的组件封装库。
3、设计ＰＣＢ板：
在确定电路原理图没有错误之后，开始ＰＣＢ版的绘制。首先绘出ＰＣＢ板的轮廓，确定工艺要求（实验规定为单层版），然后将原理图传输到ＰＣＢ板中来，在网络表、设计规则和原理图的引导下布局和布线。

4、文档整理：
对原理图、 PCB 图及器件清单等文件予以保存，以便以后维护、修改。
5、制板：
对设计好的PCB图，打印在油墨纸上，再将油墨纸上的PCB图印制在单
层铜板上，而后腐蚀板留下需要的连线，再打孔焊接元器件。
6、调试：
对于制作好的电路板，在硬件设施上进行相应调试，检测各项数据是否
正常，同时也可以验证板子制作的好坏程度。

五、PCB布线原理图：

短波超再生接收机电路布线pcb板图

六、实际电路板焊接后效果图

七、技术心得：

通过此次制作电路板，第一次亲自接触了一个有基本功能的电路板设计以及制作的全部过程。对电子工艺有了一个初步全面的了解。
在绘制电路原理图的时候，要根据给的原始图，对应好每个元器件来接线，各个元器件的值也都要正确的设置，不能马虎。
在给原理图各元件封装的时候，对于软件中没有的元器件的封装，都要自己建库文件来封装，建封装库要仔细比对元件，做到恰好的、正确的封装。所以说，整个原理图的封装过程是最为繁琐的，对于所有元器件都要封装，不能遗漏，这就需要仔细和耐心。
其次就是在将封装好了的电路原理图导入PCB板，在PCB板上布局及布线过程，是在整个板子制作过程中最为关键的一步，它决定板子的实用性能，在布线之前，首先要考虑的就是元器件的布局，必须有个好的布局，布线才能实现，否则在单面板的布线过程中，就可能遇到交叉线等问题。这个环节也是我们感觉最为困难，耗时也是最多的一个环节，目前由于我们对于布局、布线等还不是那么熟悉，所以操作起来有些生疏和不习惯。 之后的环节（印板、腐蚀、打孔，焊元件），都需要仔细与认真，是真真锻炼自己动手能力的时候。平时在课堂上学到的东西不如在实践中应用更加能够体会。在真正自己做电路板的过程中，
最后硬件调试通过修改参数测试板子的各项性能是否达标，对板子做最后的参数修正。
本次实验使我们对PROTEL电路设计软件有了进一步的熟悉，对制作电路板的各个环节都有所了解，还有就是我们的实际动手能力也都得到了锻炼。
