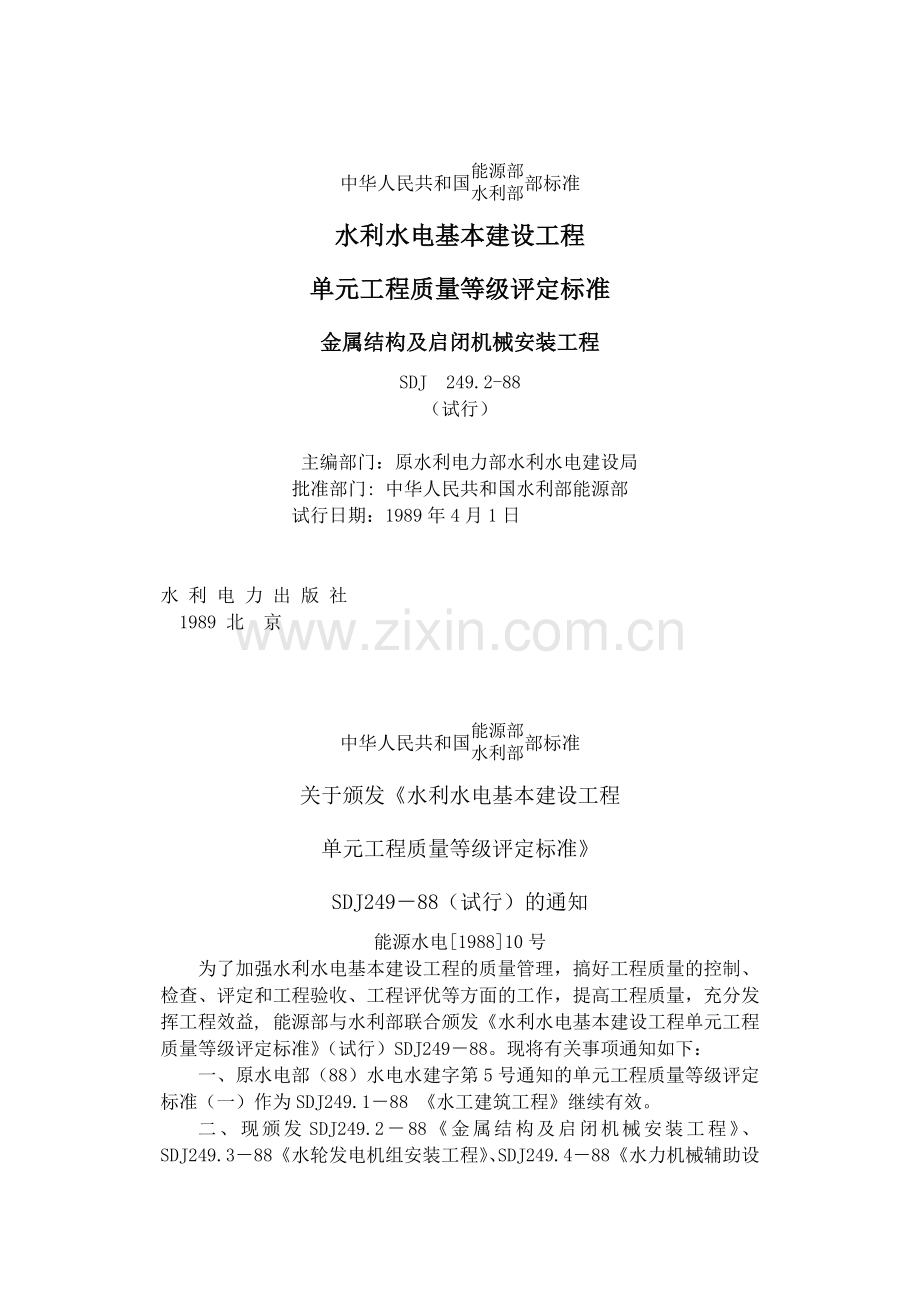

中华人民共和国部标准
水利水电基本建设工程
单元工程质量等级评定标准
金属结构及启闭机械安装工程
SDJ 249.2-88
（试行）

主编部门：原水利电力部水利水电建设局
批准部门: 中华人民共和国水利部能源部
试行日期：1989年4月1日

水 利 电 力 出 版 社
1989 北 京

中华人民共和国部标准
关于颁发《水利水电基本建设工程
单元工程质量等级评定标准》
SDJ249－88（试行）的通知
能源水电[1988]10号
为了加强水利水电基本建设工程的质量管理，搞好工程质量的控制、检查、评定和工程验收、工程评优等方面的工作，提高工程质量，充分发挥工程效益, 能源部与水利部联合颁发《水利水电基本建设工程单元工程质量等级评定标准》（试行）SDJ249－88。现将有关事项通知如下：
一、原水电部（88）水电水建字第5号通知的单元工程质量等级评定标准（一）作为SDJ249.1－88 《水工建筑工程》继续有效。
二、现颁发SDJ249.2－88《金属结构及启闭机械安装工程》、SDJ249.3－88《水轮发电机组安装工程》、SDJ249.4－88《水力机械辅助设备安装工程》、SDJ249.5-88《发电电气设备安装工程》、SDJ249.6－88 《升压变电电气设备安装工程》等。本标准自1989年4月1日起试行。
各单位在试行本标准过程中，如发现问题，请将意见函告能源部水电开发司或水利部建设开发司。
1988年12月10日

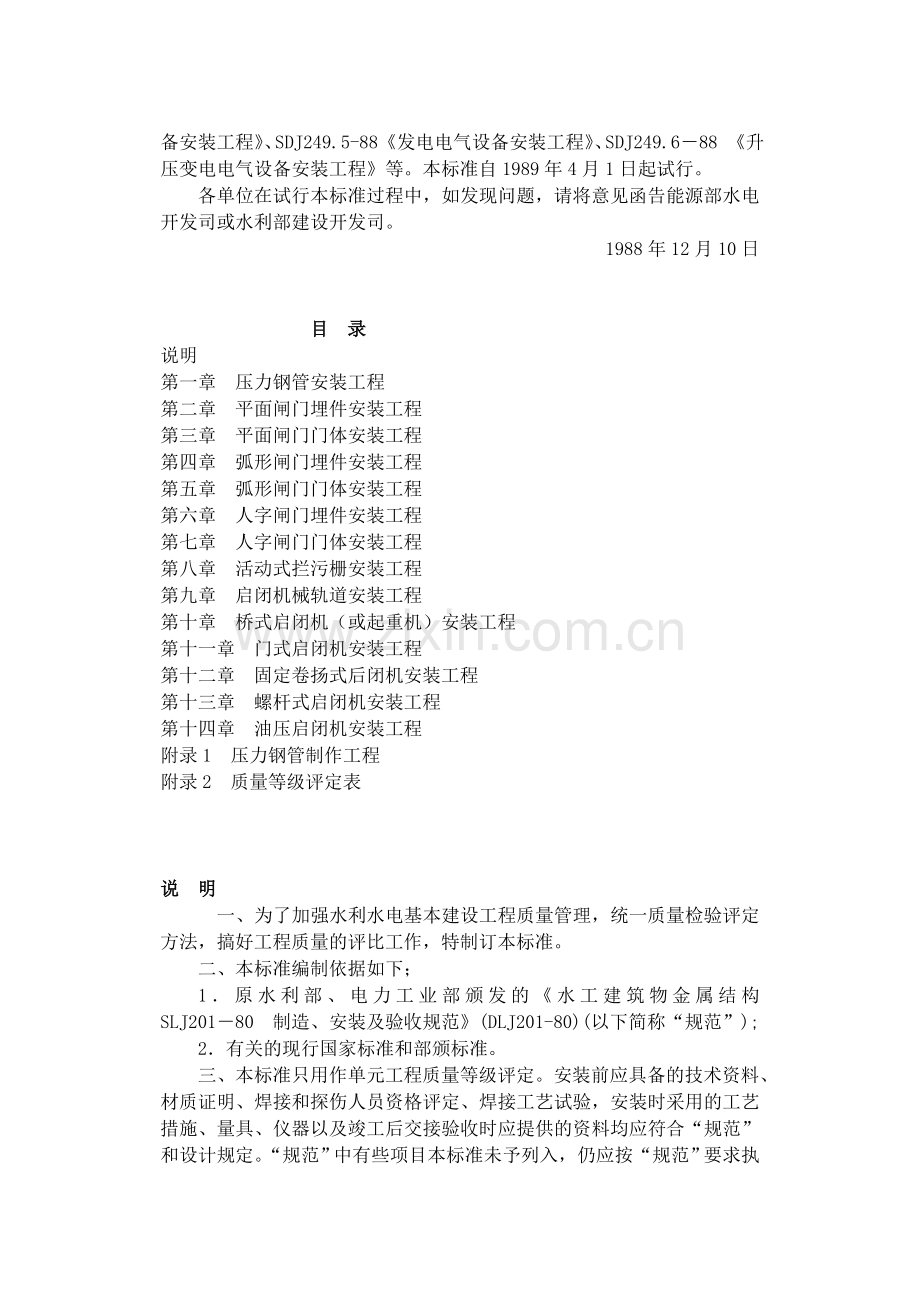

目 录
说明
第一章 压力钢管安装工程
第二章 平面闸门埋件安装工程
第三章 平面闸门门体安装工程
第四章 弧形闸门埋件安装工程
第五章 弧形闸门门体安装工程
第六章 人字闸门埋件安装工程
第七章 人字闸门门体安装工程
第八章 活动式拦污栅安装工程
第九章 启闭机械轨道安装工程
第十章 桥式启闭机（或起重机）安装工程
第十一章 门式启闭机安装工程
第十二章 固定卷扬式后闭机安装工程
第十三章 螺杆式启闭机安装工程
第十四章 油压启闭机安装工程
附录1 压力钢管制作工程
附录2 质量等级评定表

说 明
一、为了加强水利水电基本建设工程质量管理，统一质量检验评定方法，搞好工程质量的评比工作，特制订本标准。
二、本标准编制依据如下；
1．原水利部、电力工业部颁发的《水工建筑物金属结构 SLJ201－80 制造、安装及验收规范》(DLJ201-80)(以下简称“规范”);
2．有关的现行国家标准和部颁标准。
三、本标准只用作单元工程质量等级评定。安装前应具备的技术资料、材质证明、焊接和探伤人员资格评定、焊接工艺试验，安装时采用的工艺措施、量具、仪器以及竣工后交接验收时应提供的资料均应符合“规范”和设计规定。“规范”中有些项目本标准未予列入，仍应按“规范”要求执行。
四、水利水电基本建设工程项目划分为单元工程、分部工程和单位工程。
l．单元工程系指由几个工种施工完成的最小综合体。例如，平面闸门埋件的安装，平面闸门门体的安装等。
2. 分部工程系指在一个构筑物内或在一个建筑物内能组合发挥一种功能的安装工程。例如闸门及启闭机械安装工程等。
3．单位工程系指具有独立的施工条件或独立作用的，由若干个分部工程组成的工程。例如泄洪工程等。
五、金属结构及启闭机械安装工程项目划分见表0.0.1。

七、单元工程的“合格”、“优良”等级按下列规定评定。
1．符合下列要求者应评为合格：
（1）主要项目（标有符号“△”者）必须全部符合本标准。
（2）一般项目检查的实测点有90％及其以上符合标准，其余基本符合标准；基本符合标准系指虽然与本标准有微小出入，但不影响安全运行和设计效益。
2．在合格的基础上，优良项目占全部项目50％及其以上，应评为优良。
八、分部工程的“合格”、“优良”等级按下列规定 评定。
1．分部工程中，被评为优良的单元工程不足50％，扫尾工作和试运转工作符合下列要求，该分部工程应评为合格。
（1）压力钢管安装工程的扫尾工作（例如支撑割除、管壁凹坑焊补、灌浆孔堵焊等）符合本标准，水压试验和充水试验无渗水和其他异常现象。
（2）平面闸门在无水压或有水压情况下，在全行程启闭过程中畅通、平稳，无卡阻现象。处于工作部位在承受设计水头压力时，通过止水橡皮漏水量不超过0.1L／（s·m）。
（3）弧形闸门除应符合本条（2）的要求外，潜孔式弧门在启闭过程中，顶部只允许有少量漏水。
（4）人字闸门除应符合本条（2）的要求外，在全行程启闭过程中，顶、底枢均无异常响声或跳动，各部润滑系统工作正常、无渗漏现象。
（5）拦污栅在全行程启闭过程中畅通、平稳，无卡阻现象。
（6）油压启闭机因活塞油封漏油和管路漏油，引起闸门沉降量在48h内不大于200mm。
2．分部工程中，被评为优良的单元工程占50％及其以上；扫尾和试运转工作符合本条中有关要求，应评为优良。
九、限于运输条件，大直径压力钢管需要在现场进行制作，故将压力钢管制作工程列入本标准附录。
十、考虑“规范”中有些项目的标准规定过严，达到合格标准已属不易，不宜再提高指标；有的项目从工程质量要求考虑，没有必要再行提高，这些项目的合格和优良标准列为同一标准。
十一、安装的金属结构及启闭机械应持有产品质量等级评定证书和出厂检查记录。
十二、检验评定工程质量的组织工作，按照原水利电力部颁发的《水利水电基本建设工程质量管理若干规定（试行）》执行。
第一章 压力钢管安装工程
第1．0．1条 一般规定和要求
一、安装前应对钢管、伸缩节和岔管的各项尺寸进行复测，并应符合“规范”和设计图纸规定。
二、钢管、伸缩节和岔管的防腐蚀工作，除焊缝两侧外，均应在安装前全部完成，如设计另有规定，则应按设计要求执行。
三、安装后，钢管应与支墩和锚栓焊牢，以防止浇筑混凝土时发生位移．

+ 第1. 0. 4条 质量评定
一、符合下列要求者应评为合格。
1．主要项目全部符合本标准。
2．一般项目检查的实测点有90％及其以上符合本标准，其余基本符合本标准。
二、在合格的基础上，优良项目占全部项目50％及其以上应评为优良。
第二章 平面闸门埋件安装工程
第2．0．7条 一般规定和要求
一、埋件应在制造厂进行整体组装，经检查合格，方可出厂。
二、除安装焊缝两侧外，埋件防腐蚀工作应在制造厂完成，如设计另有规定，则应按设计要求执行。
三、埋件运到现场后，应对埋件作单件或整体复测，各项尺寸应符合“规范”和设计图纸规定。
四、埋件安装后，应用加固钢筋将其与预埋螺栓或插筋焊牢，以免浇筑二期混凝土时发生位移。
五、二期混凝土拆模后，应进行复测。同时清除遗留的钢筋头等杂物，以免影响闸门启闭。
第2．0．2条 质量检查项目和质量标准
一、埋件安装各项目的允许偏差符合表2.0.2－1要求为合格。
二、在埋件安装质量合格的基础上，孔口部位各项目的实测点有50%及其以上，其实测偏差值小于允许偏差，该项目评为优良。

2．一般项目的实测点有90％及其以上符合本标准，其余 基本符合本标准。
二、在合格的基础上，优良项目占全部项目50％及其以 上应评为优良。

第四章 弧形闸门埋件安装工程
第4．0．1条 一般规定和要求
一、埋件应在制造厂进行整体组装，经检查合格，方可出厂。其中铰座和铰座钢梁的螺孔应配钻。
二、除焊缝两侧外，埋件防腐蚀工作应在制造厂完成。
三、埋件运到现场后，应对埋件作单件或整体复测，各项尺寸应符合“规范”和设计图纸规定。
四、作为安装铰座、侧止水座板、底槛等埋件用的控制点，设置时，应由同一基准点引出，其相互间尺寸应仔细核对，免出差错。
五、埋件安装完，应用加固钢筋将其与预埋螺栓或插筋焊牢，以免浇筑二期混凝土时发生位移。二期混凝土拆模后应进行复测。
第4．0．2条 质量检查项目和质量标准
一、埋件安装各项目的允许偏差符合表4.0.2－1要求为合格。
二、在埋件安装质量合格的基础上，孔口部位各项目的实测点有50％及其以上，其实测偏差值小于允许偏差，该项目评为优良。

九、埋件防腐蚀金属喷镀（指安装焊缝两侧）应符合表2.0.2－3要求。
第4．0．3条 质量评定
一、符合下列要求者应评为合格：
1. 主要项目全部符合本标准。
2．一般项目检查的实测点有90％及其以上符合本标准，其余基本符合本标准。
二、在合格的基础上，优良项目占全部项目50％及其以上应评为优良。
第五章 弧形闸门门体安装工程
第5．O．1条 一般规定和要求
一、门体应在制造厂进行整体组装，经检查合格，方可出厂。
二、除安装焊缝两侧外，门体防腐蚀工作均应在制造厂完成，如设计另有规定，则应按设计要求执行。
三、门体运到现场后，应对门体作单件或整体复测，各项尺寸应符合“规范”和设计图纸规定。
四、门体如系分节到货，则焊接前应编制焊接工艺措施，焊接时应监视变形，焊接后门体尺寸应符合“规范”和设计图纸规定。
第5．0．2条 质量捡查项目和评定标准
一、圆柱形、球形和锥形绞座安装应符合表5.0.2-1要求。

1.0.3－2要求。
十、门体防腐蚀涂料涂装（指安装焊缝两侧）应符合表1.0.33要求。
十一、门体防腐蚀表面喷镀（指安装焊缝两侧）应符合表2.0.2－3要求。
第5．0．3条 质量评定
一、符合下列要求者应评为合格：
1．主要项目全部符合本标准。
2．一般项目检查的实测点有90％及其以上符合本标准，其余基本符合本标准。
二、在合格的基础上，优良项目占全部项目50％及其以上评为优良。
第六章 人字闸门埋件安装工程
第6．0．1条 一般规定和要求
一、埋件应在制造厂进行整体组装，经检查合格，方可出厂。其中蘑菇头安装中心应在制造加工时定出。
二、除安装焊缝两侧外，埋件防腐蚀工作应在制造厂完成，如设计另有规定，则应按设计要求执行。
三、埋件运到现场后，应对埋件作单件或整体复测，各项尺寸应符合“规范”和设计图纸规定。
四、底槛应先进行试安装，待门体安装完，视底槛止水橡皮压紧程度，再调整底槛位置。
第6．0．2杂质量检查项目和质量标准
一、底枢装置安装应符合表6.0.2－l要求。

第6．0．3条 质量评定
一、符合下列要求者应评为合格；
1．主要项目全部符合本标准。
2．一般项目检查的实测点有90％及其以上符合本标准，其余基本符合本标准．
二、在合格的基础上，优良项目占全部项目50％及其以上应评为优良。
第七章 人字闸门门体安装工程
第7. 0. 1条 一般规定和要求
一、门体应在制造厂进行整体组装，经检查合格，方可出厂。
二、除安装焊缝两侧外，门体防腐蚀工作均应在制造厂完成，如设计另有规定，则应按设计要求执行。
三、门体运到现场后，应对门体作单件或整体复测，各项尺寸应符合“规范”和设计图纸规定。
四、门体如分节运到现场，在现场采用平放位置或竖立位置组焊成整体，则焊接前应编制焊接工艺措施，焊接时应监视变形，焊接后门体尺寸应符合“规范”和设计图纸规定。
第7．0．2条 质量检查项目和质量标准
一、顶、底枢轴线安装应符合表7.0.2－1要求。

1.0.2－7要求。
八、门体防腐蚀表面处理（指安装焊缝两侧）应符合表1.0.3－2要求。
九、门体防腐蚀涂料涂装（指安装焊缝两侧）应符合表1.0.3－3要求。
十、门体防腐蚀金属喷镀（指安装焊缝两侧）应符合表2.0.2－3要求。
第7．0．3条 质量评定
一、符合下列要求者应评为合格：
1．主要项目全部符合本标准。
2．一般项目检查的实测点有90％及其以上符合本标准，其余基本符合本标准。
二、在合格的基础上，优良项目占全部项目50％及其以上应评为优良。
第八章 活动式拦污栅安装工程
第8．0．1条 一般规定和要求
一、棚体应在制造厂进行整体组装，经检查合格，方可出厂。
二、埋件和栅体运到现场后，应对其各项尺寸进行复测。
三、埋件和栅体防腐蚀工作均应在制造厂完成，如设计另有要求，则应按设计要求执行。
四、埋件安装后，应加固牢靠，防止浇注混凝土时发生位移。混凝土拆模后，埋件应进行复测。
第8．0．2条 质量检查项目和质量标准
一、埋件安装应符合表8.0.2-1要求。

五、无负荷试运转时，电气和机械部分应符合下列要求。
1．电动机运行平稳，三相电流平衡。
2．电气设备无异常发热现象。
3．限位装置、保护装置及联锁装置等动作正确、可靠。
4．控制器接头无烧损现象。
5．当大、小车行走时，滑块滑动平稳，无卡阻、跳动及严重冒火花现象。
6．所有机械部件运转时，无冲击声及其他异常声音。所有构件连接处无松动、裂纹和损坏现象。
7．所有轴承和齿轮应有良好的润滑，机箱无渗油现象，轴承温度不得大于65℃。
8．运行时，制动闸瓦应全部离开制动轮，无任何摩擦。
9．钢丝绳在任何条件下，不与其他部件碰刮。定、动滑轮转动灵活，无卡阻现象。
六、静负荷试运转应符合下列要求：
1．电气和机械部分应符合本条五中有关规定。
2．升降机构制动器能制止住1.25倍额定负荷的升降且动作平稳、可靠。
3．小车停在桥架中间，起吊1.25倍额定负荷，停留10分钟，卸去负荷，小车开到跨端，检查桥架的变形，反复三次后，测量主梁实际上拱度应大于0.8L／1000（L——跨度）。
4．小车停在桥架中间，起吊额定负荷，测量主梁下挠度不应大于L／700（L——跨度）。
七、动负荷试运转应符合下列要求：
1．电气和机械部分应符合本条五中有关规定。
2．升降机构制动器能制止住1.1倍额定负荷的升降，且动作平稳、可靠。
3．行走机构制动器能刹住大车及小车，同时不使车轮打滑或引起振动和冲击。
第10．0．3条 质量评定
一、符合下列要求者应评为合格：
1．主要项目全部符合本标准。
2．一般项目检查的实测点有90％及其以上符合本标准，其余基本符合本标准。
3．试运转符合要求。
二、符合下列要求应评为优良；
1．在合格的基础上，优良项目占全部项目50％及其以上。
2．试运转符合要求。
第十一章 门式启闭机安装工程
第11．0．1条 一般规定和要求
一、门式启闭机出厂前，应进行整体组装和试运转，经检查合格，方可出厂。
二、门式启闭机运到现场后，应对开式齿轮的侧、顶间隙，齿轮啮合接触斑点百分值和轴瓦、轴颈的顶、侧间隙以及主梁的上拱度、旁弯度等进行复测，其结果应符合“规范”规定。
三、门式启闭机电气设备安装、试验质量等级评定见能源部、水利部颁发的水利水电基本建设工程单元工程质量等级评定标准《发电电气设备安装工程（试行）》（SDJ249.5-88）第十六章中有关规定。

二、制动器安装应符合表10.0.2-1和10.0.2－2要求。
五、联轴器安装应符合表10.0.2-3、表10.0.2－4、表10.0.2-5和表10.0.2－6要求。
四、无负荷试运转时，电气和机械部分应符合下列要求：
1．电动机运转平稳，三相电流平衡。
2．电气设备无异常发热现象。
3．控制器接头无烧损现象。
4．检查和调试限位开关，使其动作准确可靠。
5．高度指示器指示正确，主令装置动作准确可靠。
6．所有机械部件运转时，无冲击声和其他异常声音。
7. 各构件连接处无裂纹，松动或损坏现象，机箱无渗油现象。
8．运行时，制动闸瓦应全部离开制动轮，无任何摩擦。
9. 钢丝绳在任何情况下，不与其他部件碰刮。定、动滑轮转动灵活，无卡阻现象。
五、静负荷试运转应符合下列要求；
1．如有条件按1.25倍（或设计要求值）的额定负荷进行静负荷试验，则电气和机械部分应符合本条四中有关规定。制动器能制止1.25倍（或设计要求值）额定负荷的升降，其动作平稳、可靠。负荷控制器动作应准确、可靠。
2、如无条件进行1.25倍（或设计要求值）的额定负荷试验，则可连接闸门作无水压和有水压全行程启闭试验，其电气和机械部分应符合本条四中有关规定。制动器能制止住闸门升降，动作平稳、可靠。负荷控制器动作应准确、可靠。
如系快速闸门，快速关闭时间应符合设计要求．
第12．0．3条 质量评定
一、符合下列要求者应评为合格：
1．主要项目全部符合本标准．
2．一般项目检查的实测点有90％及其以上符合本标准, 其余基本符合本标准。
3．试运转符合要求。
二、符合下列要求者应评为优良：
1．在合格的基础上，优良项目占全部项目90％及其以上。
2，试运转符合要求．
第十三章 螺杆式启闭机安装工程
第13．0．1条 一般规定和要求
一、螺杆式启闭机出厂前，应进行整体组装和试运转，经检查合格，方可出厂。
二、螺杆式启闭机运到现场后，应对其主要零部件按“规范”要求进行复测，必要时，应对设备进行分解、清扫、检查。
三、螺杆式启闭机电气装置安装、试验质量等级评定见能源部、水利部颁发的水利水电基本建设工程单元工程质量等级评定标准《发电电气设备安装工程（试行）（SDJ249.5- 88）》第十六章中有关规定。
第13．0．2条 质量检查项目和质量标准
一、螺杆式启闭机中心、高程和水平应符合表13.0.2－1 要求。
二、螺杆铅垂度应符合表13.0.2－2要求。

2. 对于装有超载保护装置的螺杆式启闭机，该装置的动作应灵敏、准确、可靠。
第13. 0. 3条 质量评定
一、符合下列要求者应评为合格：
1．主要项目全部符合本标准。
2．一般项目的实测点有90％及其以上符合本标准，其余基本符合本标准。
3．试运转符合要求。
二、符合下列要求者应评为优良:
1．在合格的基础上，优良项目占全部项目50％及其以 上。
2．试运转符合要求。
第十四章 油压启闭机安装工程
第14．0．1条 一般规定和要求
一、油压启闭机出厂前，应进行整体组装和试验，经检查合格，方可出厂。
二、油压启闭机运到现场后，根据“规范”规定结合到货设备具体情况对其本体和油压元件进行检查或分解、清洗。试压。
三、油压启闭机电气装置安装、试验质量等级评定见能源部、水利部颁发的水利水电基本建设工程单元工程质量等级评定标准《发电电气设备安装工程（试行）（SDJ249.5-88）》第十六章中有关规定。电接点压力表的电气接点整定值应符合“规范”或设计图纸规定。

三、质量评定
1．符合下列要求者应评为合格：
（1）主要项目全部符合本标准。
（2）一般项目检查的实测点有90％及其以上符合本标
准，其余基本符合本标准。
2．在合格的基础上，优良项目占全部项目50％及其以上应评为优良。
