控制点复测隧道.docx

附合导线坐标复测报表
工程名称： 施工单位：
合同段号： 监理单位： 年 月 日
点
号
观测角
(右角)
改正数
改正角
坐标方位角
α
距离D
/m
增量计算值
改正后增量
坐标值
点
号
Δx/m
Δy/m
Δx/m
Δy/m
x/m
y/m
1
2
3
4=2+3
5
6
7
8
9
10
11
12
13

∑

辅
助
计
算

施工单位检查意见：
监理意见：
测量： 复核： 施工单位技术负责人签字： 专业监理工程师签字：

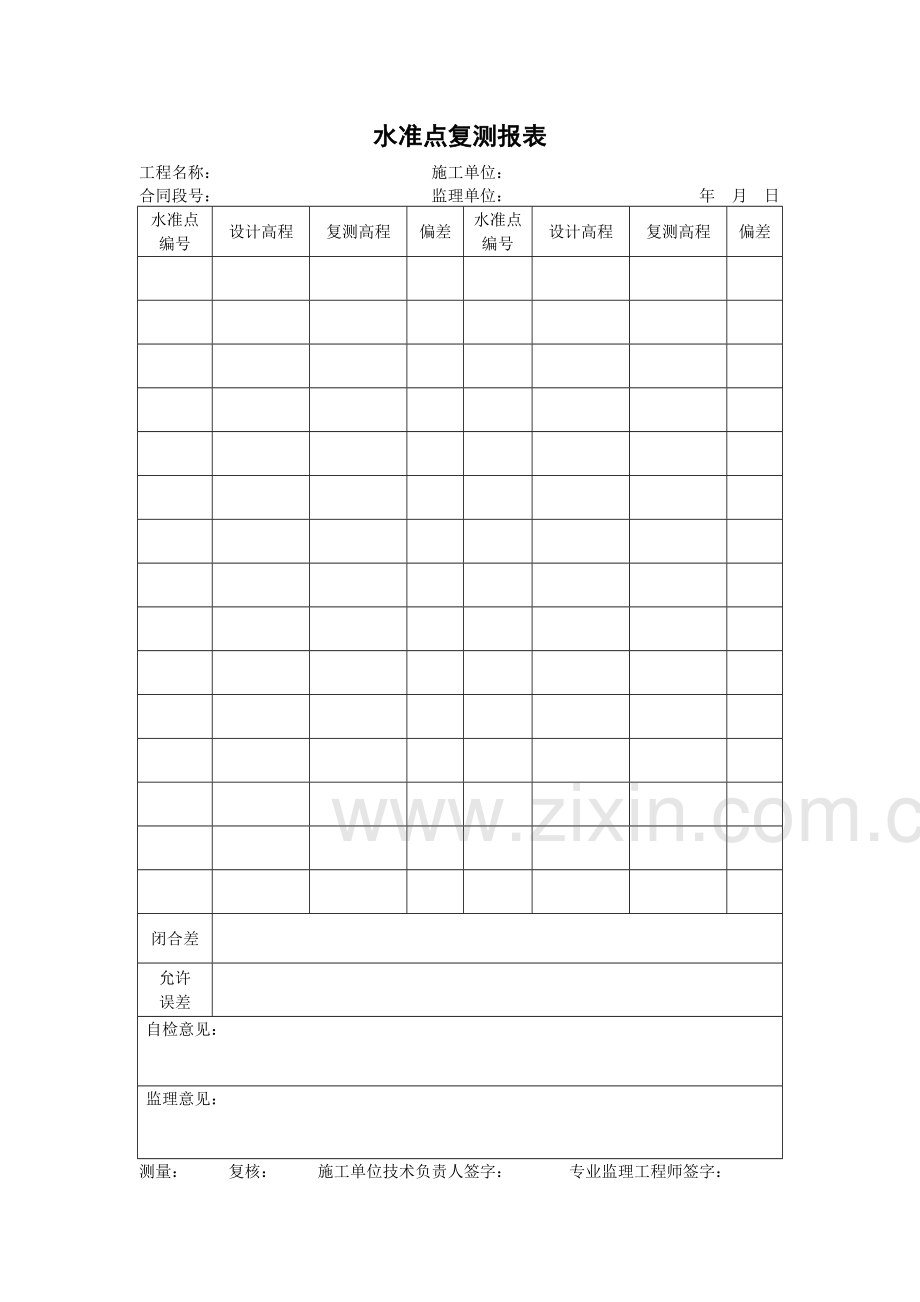

水准点复测报表
工程名称： 施工单位：
合同段号： 监理单位： 年 月 日
水准点编号
设计高程
复测高程
偏差
水准点编号
设计高程
复测高程
偏差

闭合差

允许
误差

自检意见：
监理意见：
测量： 复核： 施工单位技术负责人签字： 专业监理工程师签字：
施工增加水准点测量记录表
工程名称： 施工单位：
合同段号： 监理单位：
日期
施工水准点BM
引用设计时路线水准点BM
L(KM)
或n（个）
△允许(mm)
△测
(mm)
水准仪
型号
水准尺
说明
编号
位置
高程
编号
位置
高程

1. L及n为BM间的测量距离或测站数
2. △容为容许闭合差或符合差，△测为实测的闭合差或符合差

自检意见：
监理意见：
测量： 复核： 施工单位技术负责人签字： 专业监理工程师签字：
水准测量记录表
工程名称： 施工单位：
合同段号： 监理单位： 年 月 日
测点或桩号
水准尺读数
仪 器 高
标 高
备 注
后视
前视

闭合差：
允许误差：
自检意见：
监理意见：
测量： 复核： 施工单位技术负责人签字： 专业监理工程师签字：

隧道工程质量检验样表目录

一、隧道工程质量检查表
1. 公路工程隧道总体质量检查表
2. 公路工程明洞浇筑质量检查表
3. 公路工程明洞防水层质量检查表
4. 公路工程明洞回填质量检查表
5. 公路工程洞身开挖质量检查表
6. 公路工程（钢纤维）喷射混凝土支护质量检查表
7. 公路工程锚杆支护质量检查表
8. 公路工程钢筋网支护质量检查表
9. 公路工程仰拱质量检查表
10. 公路工程混凝土衬砌质量检查表
11. 公路工程钢支撑支护质量检查表
12. 公路工程衬砌钢筋质量检查表
13. 公路工程洞身防水层质量检查表
14. 公路工程止水带质量检查表
15. 公路工程超前锚杆质量检查表
16. 公路工程超前钢管质量检查表
17. 公路工程隧道路面工程水泥混凝土面层质量检查表
二、检查记录表
1． 隧道洞开挖检验记录表
2． 隧道预注浆堵水检查记录表
3． 隧道预留、预埋管、孔、槽和洞室检查表
4． 隧道洞身浇筑混凝土检查记录表

一、隧道工程质量检查表

公路工程隧道总体质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、洞口设置应符合设计要求；2、必须按设计设置洞内外的排水系统，不淤积、不堵塞；3、隧道防排水施工质量须符合10.1.7条之规定。
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1
车行道（mm）
±10
尺量：每20m（曲线）或50m（直线）检查一次

2

2
净总宽（mm）
不小于设计
尺量：每20m（曲线）或50m（直线）检查一次

2

3Δ
隧道净高（mm）
不小于设计
水准仪：每20m（曲线）或50m（直线）测1个断面，每断面测拱顶和两拱腰3点

3

4
隧道偏位（mm）
20
全站仪或其他测量仪器：每20m（曲线）或50m（直线）检查1处

2

5
路线中心线与隧道中心线的衔接（mm）
20
分别将引道中心线和隧道中心线延长至两侧洞口，比较其平面位置

2

6
边坡、仰坡
不大于设计
坡度板：检查10处

1

分项工程得分

合 计

外观鉴定：洞内没有渗漏水现象。不符合要求时，视其严重程度减5～10分，冻融地区存在渗漏水现象时扣分取高限。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
注：净高有一点不合格时，该分项工程为不合格。
公路工程明洞浇筑质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、水泥、砂、石、水及外掺剂的质量和规格必须符合设计和规范要求，按规定的配合比施工；2、寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求；3、基础的地基承载力须满足设计和规范要求，严禁超挖回填虚土；4、钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、浇筑、养护、拆模均需符合设计和规范要求；5、明洞与暗洞应连接良好，符合设计和规范要求。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查

3

2Δ
混凝土厚度（mm）
不小于设计
尺量或地质雷达：每20m检查一个断面，每个断面自拱顶每3m检查1点

3

3
混凝土平整度（mm）
20
2m直尺：每10m每侧检查2处

1

分项工程得分

合 计

外观鉴定：1、混凝土表面密实，每延米的隧道面积中，蜂窝、麻面和气泡面积不超过0.5%。不符合要求时，每超过0.5%减0.5～1分。蜂窝、麻面深度超过5mm时不论面积大小，发现一处减1分。深度超度10mm时应处理；2、结构轮廓线条顺直美观，混凝土颜色均匀一致。不符合要求时减1～3分；3、施工缝平顺无错台。不符合要求时每处减1～2分；4、混凝土因施工养护不当产生裂缝，每条裂缝减0.5～2分。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程明洞防水层质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、防水材料的质量和规格等应符合设计和规范要求；2、防水层施工前，明洞混凝土外部应平整，不得有钢筋露出；3、明洞外模拆除后，应立即做好防水层和纵向盲沟。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1
搭接长度（mm）
≥100　　
尺量：每环测3处

2

2
卷材向隧道延伸长度（mm）
≥500　
尺量：检查5处

2

3
卷材于基底的横向长度（mm）
≥500　
尺量：检查5处

2

4
沥青防水层每层厚度（mm）
2
尺量：检查10点

3

分项工程得分

合 计

外观鉴定：
防水卷材无破损，接合处无气泡、折皱和空隙。不符合要求时，一处减1分，并采取修补措施或返工处理。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程明洞回填质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、墙背回填应两侧同时进行；2、人工回填时，拱圈混凝土的强度应达到设计强度的75％。机械回填时，拱圈混凝土强度应达到设计强度且拱圈外人工夯填厚度不小于1.0mm。3、明洞粘土隔水层应与边坡、仰拱搭接良好，封闭紧密。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1
回填层厚（mm）
≤300　　
尺量：回填一层检查一次，每次每侧检查5点

2

2
两侧回填高差（mm）
≤500　　
水准仪：每层测3次

2

3
坡度
不大于设计　
尺量：检查3处

1

4Δ
回填压实质量
压实质量符合设计要求
层厚及碾压遍数符合要求

3

分项工程得分

合 计

外观鉴定：
坡面平顺、密实，排水通畅。不符合要求时减1～2分。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程洞身开挖质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、不良地质段开挖前应做好预加固、预支护；2、当前方地质出现变化迹象或接近围岩分界线时，必须用地质雷达、超前小导坑、超前探孔等方法先探明隧道的工程地质和水文地质情况，方可进行开挖。3、应严格控制欠挖。当石质坚硬完整且岩石抗压强度大于30MPa并确认不影响衬砌结构稳定和强度时，允许岩石个别凸出部分（每1m2不大于0.1m2）凸入衬砌断面，锚喷支护时凸入不大于30mm，衬砌时不大于50mm，拱脚、墙脚以上1m内严禁欠挖；4、开挖轮廓要预留支撑沉落量及变形量，并利用量测反馈信息及时调整；5、隧道爆破开挖时应严格控制爆破震动；6、洞身开挖在清除浮石后应及时进行初喷支护。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
拱部
超挖（mm）
破碎岩、土（Ⅰ、Ⅱ类围岩）
平均100，最大150
水准仪或断面仪：每20m一个断面

3

中硬岩、软岩
（Ⅲ、Ⅳ、Ⅴ类围岩）
平均150，最大250
硬岩（Ⅵ类围岩）
平均100，最大200
2
边墙
超挖（mm）
每侧
+100，-0
尺量：每20m检查一处

2

全宽
+200，-0

3
仰拱、隧底超挖（mm）
平均100，最大250
水准仪：每20m检查3处

1

分项工程得分

合 计

外观鉴定：
洞顶无浮石。不符合要求时每处减1分并及时清除。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程（钢纤维）喷射混凝土支护质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、材料必须满足规范和设计要求；2、喷射前要检查开挖断面的质量，处理好超欠挖；3、喷射前，岩面必须清洁；4、喷射混凝土支护应与围岩紧密粘接，结合牢固，喷层厚度应符合要求，不能有空洞，喷层内不容许添加片石和木板等杂物，必要时应进行粘结力测试。喷射混凝土严禁挂模喷射，受喷面必须是原岩面；5、支护前应做好排水措施，对渗漏水孔洞、缝隙应采取引排、堵水措施，保证喷射混凝土质量；6、采用钢纤维喷射混凝土时，钢纤维抗拉强度不得低于380MPa，且不得有油渍及明显的锈蚀。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
喷射混凝土强度（MＰa）
在合格标准内
按附录E检查

３

2Δ
喷层厚度（mm）
平均厚度≥设计厚度；检查点的60%≥设计厚度；最小厚度≥0.5设计厚度，且≥50　
凿孔法或雷达检测仪：每10m检查一个断面，每个断面从拱顶中线起每3m检查１次

３

3Δ
空洞检测
无空洞，无杂物
凿孔或雷达法检测仪：每１０m检查一个断面，每个断面从拱顶中线起每３m检查１点

３

分项工程得分

合 计

外观鉴定：
无漏喷、离鼓、裂缝、钢筋网外露现象。。不符合要求时减２～５分并返工处理。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程锚杆支护质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、锚杆的材质、类型、质量、规格、数量和性能必须符合设计和规范的要求；2、锚杆插入孔内的长度不得短于设计长度的95％；3、砂浆锚杆的注浆锚杆的灌浆强度应不小于设计和规范要求，锚杆孔内灌浆密实饱满；4、锚杆垫板应满足设计要求，垫板应紧贴围岩，围岩不平时要用M10砂浆填平。5、锚杆应垂直于开挖轮廓线布设。对沉积岩，锚杆应尽量垂直于岩层面。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
锚杆数量（根）
不少于设计
按分项工程统计

3

2
锚杆拔力（kN）
28d拔力平均值≥设计值，最小拔力≥0.9设计值
按锚杆数1%且不小于3根做拔力试验

2

3
孔位（mm）
±50
尺量：检查锚杆数的10%

2

4
钻孔深度（mm）
±50
尺量：检查锚杆数的10%

2

5
孔径（mm）
符合设计要求
尺量：检查锚杆数的10%

2

分项工程得分

合 计

外观鉴定：
钻孔方向应尽量与围岩和岩层主要结构面垂直，锚杆垫板与岩面紧贴。不符合要求时减1～3分。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程钢筋网支护质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、所用材料的质量和规格应符合设计要求；2、采用双层钢筋网时，第二层钢筋网应在第一层钢筋网被混凝土覆盖后铺设。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
网格尺寸（mm）
±10
尺量：每50m2 检查2个网眼

3

2
钢筋保护层厚度（mm）
≥10
凿孔检查：每20m检查5点

2

3
与受喷岩面的间隙（mm）
≤30
尺量：每20m检查10点

2

4
网的长、宽（mm）
±10
尺量

1

分项工程得分

合 计

外观鉴定：
钢筋网与锚杆或其他固定装置连接牢固，喷射混凝土时不得晃动。不符合要求时减1～3分。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程仰拱质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、仰拱应结合拱墙施工及时进行，使支护结构尽快封闭；2、仰拱浇筑前应清除积水、杂物、虚渣等；3、仰拱超挖严禁使用虚土、虚渣回填。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
混凝土强度（MＰa）
在合格标准内
按附录D检查

3

2Δ
仰拱厚度（mm）
不小于设计
水准仪：每20m检查一个断面，每个断面检查5点

3

3
钢筋保护层厚度（mm）
≥50
凿孔检查：每20m检查1个断面，每个断面检查3点

1

分项工程得分

合 计

外观鉴定：

混凝土表面密实，无露筋。不符合要求时每处减2分并进行处理。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程混凝土衬砌质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、所用材料的质量和规格必须满足规范和设计要求；2、防水混凝土必须满足设计和规范的要求；3、防水混凝土粗集料尺寸不应超过规定值；4、基底承载力应满足设计要求，对基底承载力有怀疑时应做承载力试验；5、拱墙背后的空隙必须回填密实。因严重超挖和塌方产生的空洞要制定具体处理方案经批准后实施。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
混凝土强度（MＰa）
在合格标准内
按附录D检查

3

2Δ
衬砌厚度（mm）
不小于设计值
激光断面仪或地质雷达：每40m检查一个断面

3

3
墙面平整度（mm）
20
2m直尺：每40m每侧检查5处

1

分项工程得分

合 计

外观鉴定：1、混凝土表面密实，每延米的隧道面积中，蜂窝、麻面和气泡面积不超过0.5%。不符合要求时，每超过0.5%减0.5～1分。蜂窝、麻面深度超过5mm时无论面积大小，一处减1分。深度超过10mm时应处理；2、结构轮廓线条顺直美观，混凝土颜色均匀一致。不符合要求时减1～3分；3、施工缝平顺无错台。不符合要求时每处减1～2分；4、混凝土因施工养护不当产生裂缝，每条裂缝减0.5～2分。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程钢支撑支护质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、钢支撑的形式、制作和架设应符合设计和规范要求；2、钢支撑之间必须用纵向钢筋连接，拱脚必须放在牢固的基础上；3、拱脚标高不足时，不得用块石、碎石砌垫，而应设置钢板进行调整，或用混凝土浇筑，混凝土强度不小于C20。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
安装间距（mm）
50
尺量：每榀检查

3

2
保护层厚度（mm）
≥20
凿孔检查：每榀自拱顶每3m检查一点

2

3
倾斜度（°）
±2
测量仪器检查每榀倾斜度

1

4
安装偏差
（mm）
横向
±50
尺量：每榀检查

1

竖向
不低于设计标高

5
拼装偏差（mm）
±3
尺量：每榀检查

1

分项工程得分

合 计

外观鉴定：
无污秽、无锈蚀和假焊，安装时基底无虚渣及杂物，接头连接牢靠。不符合要求时减1～5分。
外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程衬砌钢筋质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
钢筋的品种、规格、形状、尺寸、数量、接头位置必须符合设计要求和有关标准的规定。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1Δ
主筋间距（mm）
±10
尺量：每20m检查5点

3

2
两层钢筋间距（mm）
±5
尺量：每20m检查5点

2

3
箍筋间距（mm）
±20
尺量：每20m检查5处

1

4
绑扎 搭接 长度
受拉
Ⅰ级钢筋
30d
尺量：每20m检查3个接头

1

Ⅱ级钢筋
35d

受压
Ⅰ级钢筋
20d

Ⅱ级钢筋
25d

5
钢筋加工
钢筋长度（mm）
-10,+5
尺量：每20m检查2根

1

分项工程得分

合 计

外观鉴定：
无污秽、无锈蚀。不符合要求时减1～3分。

外观实际：
减分

施工单位检查意见：

监理意见：
评分

检查人签字： 施工单位技术负责人签字： 专业监理工程师签字：
公路工程洞身防水层质量检查表
施工单位： 合同段号：
监理单位： 起讫桩号： 编号：
工程名称

桩号及部位

施工时间
年 月 日
检查日期
年 月 日
基本要求
1、防水层材料的质量、规格、性能等必须符合设计和规范要求；2、防水卷材铺设前要对喷射混凝土基面进行认真地检查，不得有钢筋、凸出的管件等尖锐突出物；割除尖锐突出物后，割除部位用砂浆抹平顺；3、隧道断面变化处或转弯处的阴角应抹成半径不小于50mm的圆弧；4、防水层施工时，基面不得有明水；如有明水，应采取措施封堵或引排。
项 次
检 查 项 目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
合格率（%）
权值
得分
1
搭接宽度（mm）
≥100
尺量：全部搭接均要检查，每个搭接检查3处

2

2
缝宽 （mm）
焊接
两侧焊缝宽≥25
尺量：每个搭接检查5处

2

粘接
粘缝宽≥50
3
固定点间距（mm）
符合设计要求
尺量：检查总数的10%

1

分项工程得分

合 计

外观鉴定：
1、防水层表面平顺，无折皱、无气泡、无破损等现象，与洞壁密贴，松紧适度，无紧绷现象。不符合要求时减1～3分；
2、接缝、补眼粘贴密实饱满，不得有气泡、空隙。不符
