尾气分析仪常见故障排除及清洗步骤.doc

尾气分析仪常见故障排除及清洗步骤培训

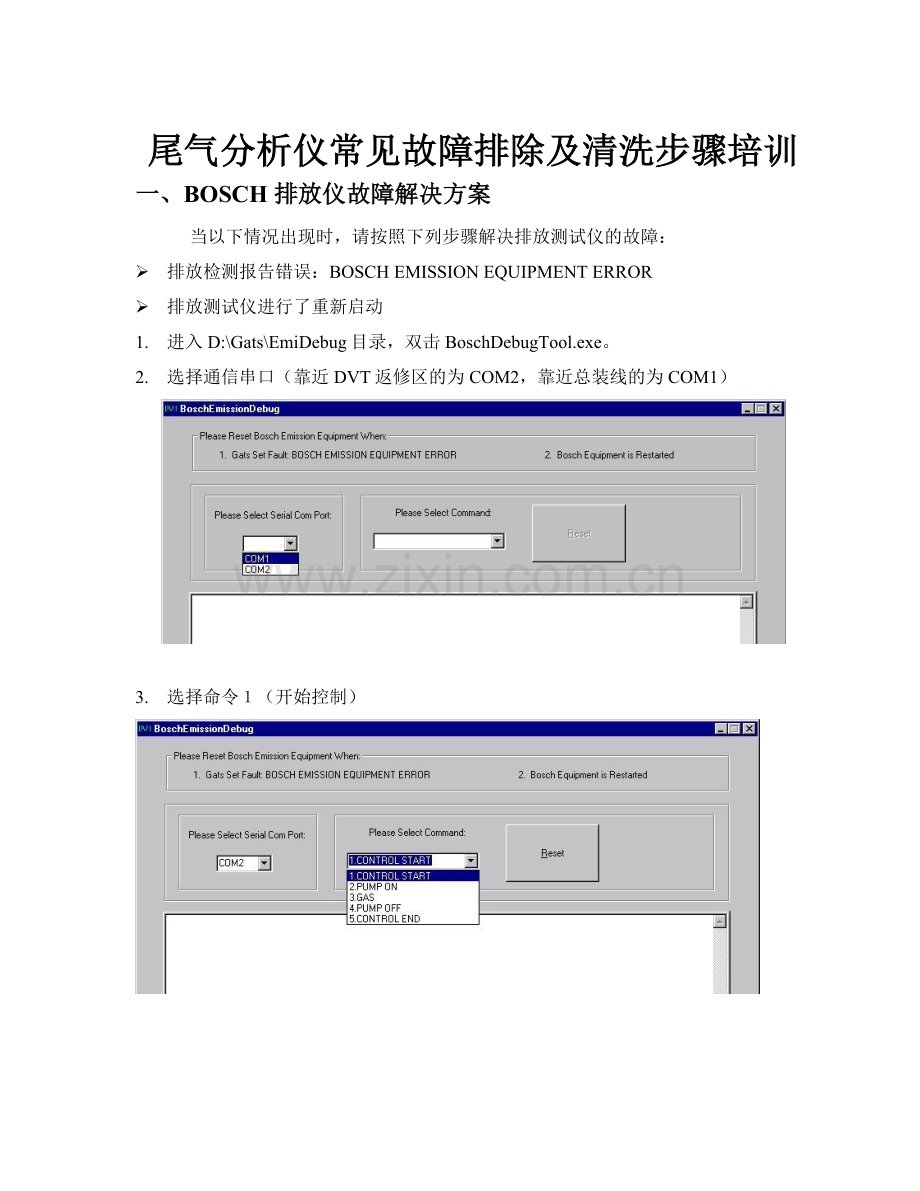

一、BOSCH 排放仪故障解决方案
当以下情况出现时，请按照下列步骤解决排放测试仪的故障：
Ø 排放检测报告错误：BOSCH EMISSION EQUIPMENT ERROR
Ø 排放测试仪进行了重新启动
1. 进入D:\Gats\EmiDebug目录，双击BoschDebugTool.exe。
2. 选择通信串口（靠近DVT返修区的为COM2，靠近总装线的为COM1）

3. 选择命令１（开始控制）

4. 点击Reset按钮，则发送消息和接收消息会出现在下面的显示框内，SND：后面跟的是发送消息，RCV：后面跟的是接收消息，正确的接收消息见附录。若接收到正确消息后，在Reset按钮的右边会显示等待秒数（３０秒）。若没有回复则再发送一次，还没有正确回复就直接进入步骤９。

5. 选择命令２（打开泵）

6. 选择命令３（采集气体数据），可以重复此命令３次。从回复指令中察看是否有各种气体含量的数据，数据中有气体残缺不要紧，但是必须保证３条中有１条正确回复，例如：
正确回复：
oMlGas "CO" 0.060#68 "CO2" 14.76#09 "HC" 1#33 "O2" 0.11#58 "Lam" 1.003#78 "NO" -1#FD
残缺回复：
oMlGas "CO" 0.060#68 "CO2" 14.76#09 "HC" 1#33 "O2

7. 选择命令４（关闭泵）

8. 若以上这些命令都收到了正确的回复，则关闭这个程序，并正常进行排放测试。
9. 若以上这些命令没有收到正确的回复，则发送命令5（结束控制），系统会提示等待１０秒。

然后再重复一遍命令１，２，３，４，若通信还是有故障，则对BOSCH排放检测仪进行维修。

附录

命令
发送消息
正确回复消息
1
开始控制
oBsStart
oBsStart
2
打开泵
oTsPmp “on”
oTsPmp
3
采集气体
oMlGas
oMlGas "CO" 0.060#68 "CO2" 14.76#09 "HC" 1#33 "O2" 0.11#58 "Lam" 1.003#78 "NO" -1#FD
4
关闭泵
OtsPmp “off”
oTsPmp
5
结束控制
oBsEnd
oBsEnd

二、仪器清洗步骤
1． 关掉电源，打开尾气分析仪机盖。
2． 拆下测量室单元，并拔下与其相连的电源线和数据线。
3． 拔下气泵出口管路和O2传感器管路。
4． 拆下测量室。
5． 分解测量室，单独放置CO2 ，CO ，HC测量单元。
6． 将发光源和CO2，CO测量单元中间透光玻璃，阀体及HC测量单元中间透光玻璃，阀体放到干净容器内，加入90度以上纯净水浸泡10分钟。
7． 用干净无纺布擦拭发光源，CO2 ，CO ，HC测量单元。
8． 取出干净容器内物体，晾干。用干净无纺布擦拭干净，确认表面清洁无暇后，重新装机。
9． 设备开机进入测量工作界面，检验清洗测试室是否成功。
验证方法：
1． 设备开机进入测量工作界面，确认CO，CO2，NO数值在0左右，O2数值在21.00左右，HC在10以下，清洗基本正常。
2． 设备开机后20分钟自动返回主画面，测试室清洗成功。
