施工范本方案设计.doc

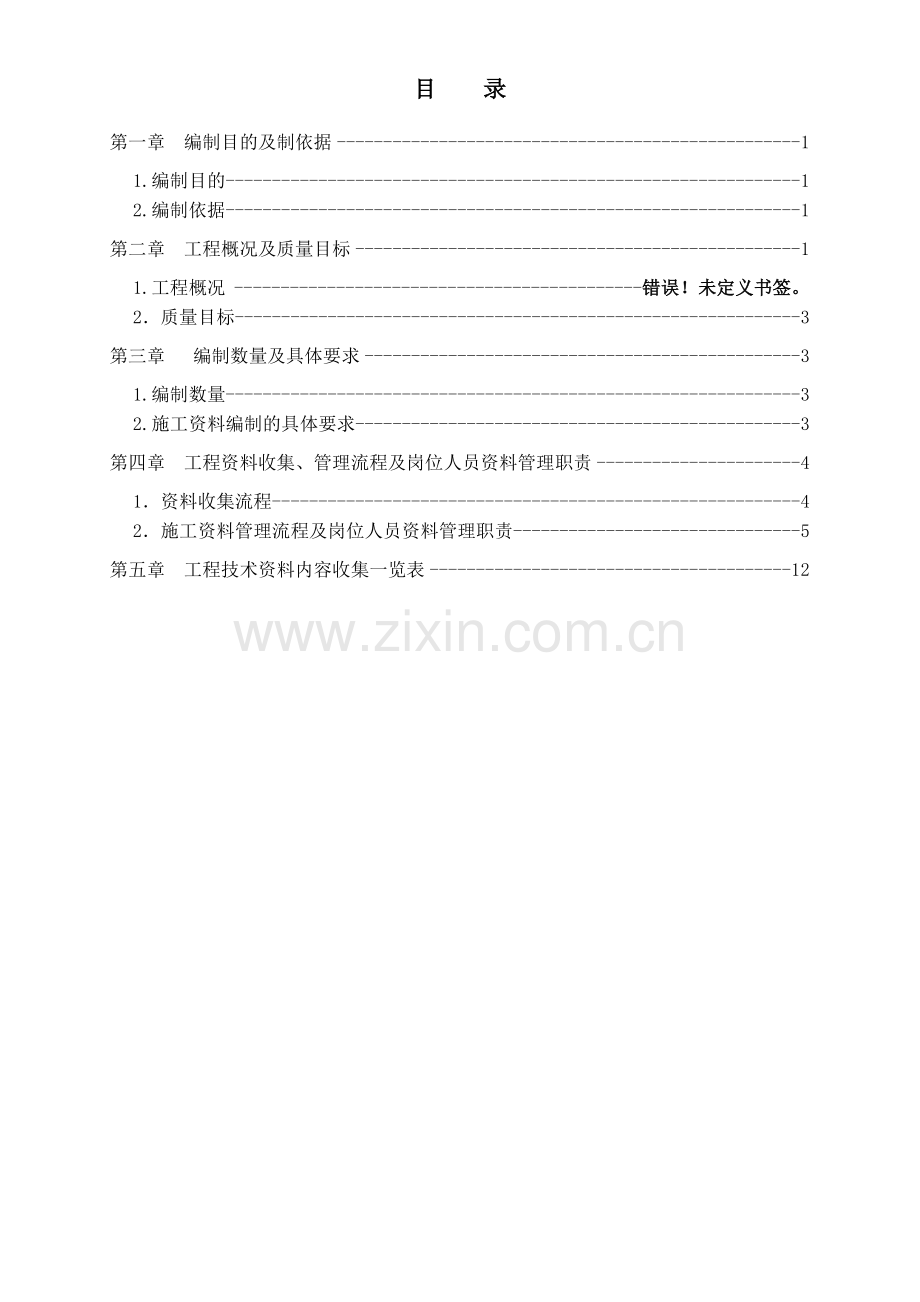

目 录
第一章 编制目的及制依据 1
1.编制目的 1
2.编制依据 1
第二章 工程概况及质量目标 1
1.工程概况 错误！未定义书签。
2．质量目标 3
第三章 编制数量及具体要求 3
1.编制数量 3
2.施工资料编制的具体要求 3
第四章 工程资料收集、管理流程及岗位人员资料管理职责 4
1．资料收集流程 4
2．施工资料管理流程及岗位人员资料管理职责 5
第五章 工程技术资料内容收集一览表 12

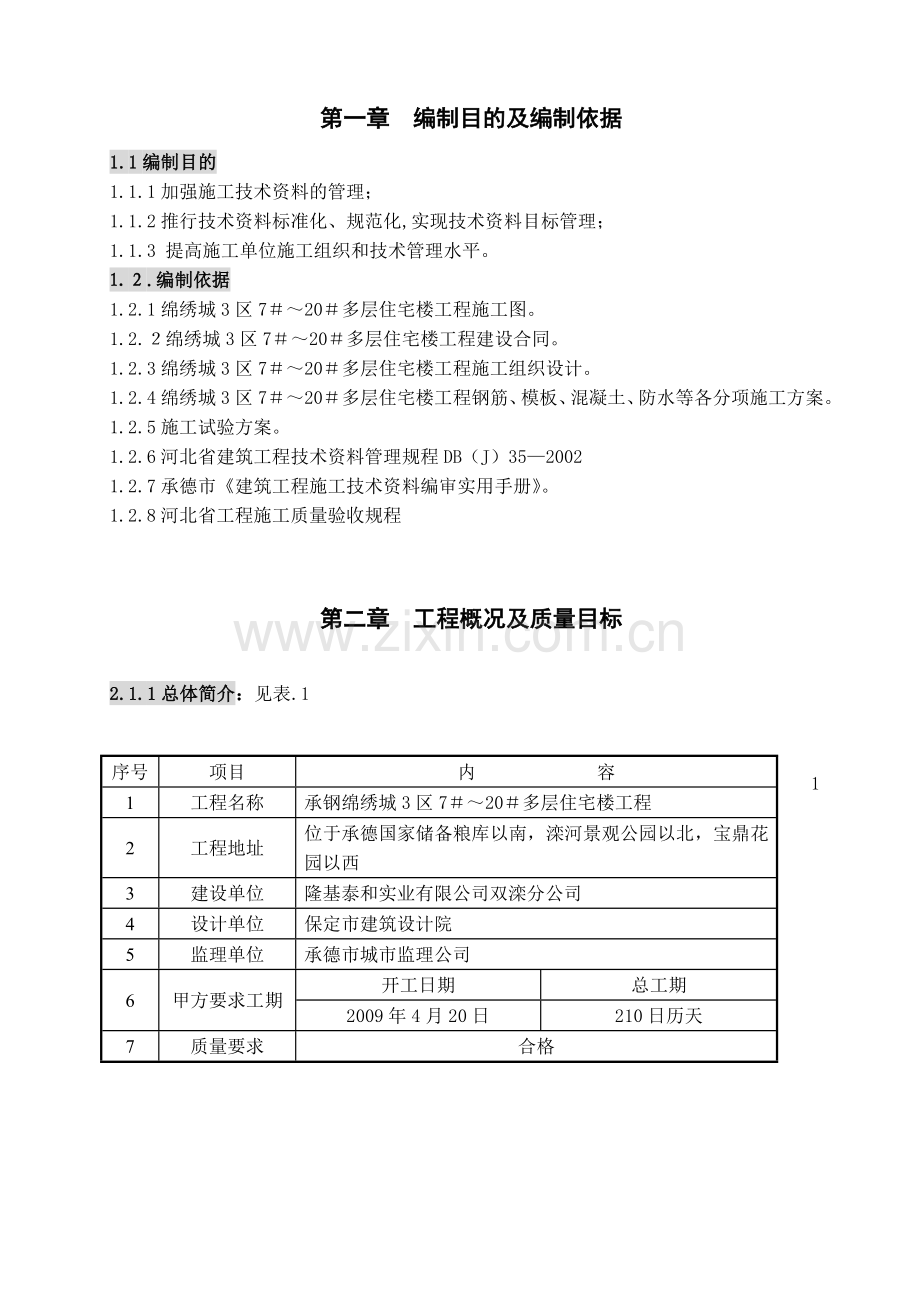

第一章 编制目的及编制依据
1.1编制目的
1.1.1加强施工技术资料的管理；
1.1.2推行技术资料标准化、规范化,实现技术资料目标管理；
1.1.3 提高施工单位施工组织和技术管理水平。
1.２.编制依据
1.2.1绵绣城3区7＃～20＃多层住宅楼工程施工图。
1.2.２绵绣城3区7＃～20＃多层住宅楼工程建设合同。
1.2.3绵绣城3区7＃～20＃多层住宅楼工程施工组织设计。
1.2.4绵绣城3区7＃～20＃多层住宅楼工程钢筋、模板、混凝土、防水等各分项施工方案。
1.2.5施工试验方案。
1.2.6河北省建筑工程技术资料管理规程DB（J）35—2002
1.2.7承德市《建筑工程施工技术资料编审实用手册》。
1.2.8河北省工程施工质量验收规程

第二章 工程概况及质量目标
2.1.1总体简介：见表.1
序号
项目
内 容
1
工程名称
承钢绵绣城3区7＃～20＃多层住宅楼工程
2
工程地址
位于承德国家储备粮库以南，滦河景观公园以北，宝鼎花园以西
3
建设单位
隆基泰和实业有限公司双滦分公司
4
设计单位
保定市建筑设计院
5
监理单位
承德市城市监理公司
6
甲方要求工期
开工日期
总工期
2009年4月20日
210日历天
7
质量要求
合格
表 1

2.1.2 建筑设计概况：见表2
表 2
序号
项目
内容
1
建筑
功能
本工程为三类建筑，耐火等级地上二级地下一级，抗震设防烈度6度，使用年限50年；工程地上部分共有6层，建筑高度20.845～20.994m之间，地下一层，基坑底标高3.19m，地下一层为维修夹层，层高为2.4m; 首层～五层为一梯2户平层住宅, 层高2.9m; 六层为局部退层住宅,层高为2.9m; 上部为闷顶层及坡屋面.
2
面积
总建筑面积
地下建筑面积
地上建筑面积
53304.91m2
7398.33 m2
45906.58m2
3
层数
地下1层
地上6层
4
层高
地下一
地上六层
2.9 m
2.9m
5
高程
±0.000绝对标高
基底标高
室内外差
檐口高度
361.604 m
-3.19m
1.1 m
17.30 m
6
耐火等级
地下为一级,地上为二级
7
外装
正负零以下为灰色毛石面砖, 一～五层阳台、飘窗部位及六层以上部位为白色高级环保涂料，一～五层墙面为橘红色和黄色面砖
8
屋面
屋面防水等级Ⅲ级，防水做法为单层4㎜厚SBS卷材防水。坡屋面部分铺屋面瓦。雨水管采用φ110UPUC塑料管，外排水。
9
室内装修
顶 棚
清水混凝土板直接上白
楼地面
细石砼垫层
内墙面
1：3水泥沙浆麻面
门、窗
外窗为中空玻璃钢窗，入户门为智能防盗门，户门为三防门，户内钢框机制木门用户自理。
10
二次结构
轻质隔墙板

2.1.3 结构概况：见表3]
表 3
序号
项目
内容
1
基础类型
条形基础
2
结构类型
砖混
3
抗震设防
抗震设防烈度6度，结构抗震设防类别：丙类
4
抗震等级
三级
6
砼强度等级
基础垫层
C10
条形基础
C25
梁板柱梯
C25
7
保护层厚度
（㎜）
条形基础
40
柱
30
梁
25
楼板，楼梯板
15
8
钢筋连接
搭接绑扎

2．2质量目标
确保不低于中华人民共和国《工程施工质量验收规范》的合格标准.

第三章 编制数量及具体要求
3.1编制数量
城建档案馆一套。
建设单位一套。
施工单位一套。
共编制3套完整资料。
3.2施工资料编制的具体要求
施工资料是施工单位在工程施工过程中形成的资料，对施工资料的具体要求如下：
3.2.1 资料必须及时、真实，做到与施工同步进行，并考虑与各专业、各工序之间的交圈。
3.2.2 施工资料必须使用原件（除质量证明文件可用复印件外，但需注明原件存放处、经办人签字、日期、加盖原件存放单位公章）。
3.2.3 施工资料上要求项目齐全，无未了事项：如无此项，可画“／”，应填写的内容必须填写完整。
3.2.4 工程资料的验收应与工程竣工同步进行，工程资料不符合要求的，不得进行工程竣工验收。工程资料的形成、收集和整理采用计算机管理。施工资料必须用档案规定用笔 签字，并做到清晰易认、工整，不准用草书或艺术字签名。
3.2.5 施工部位填写应用楼层、轴线、标高表示。
第四章 工程资料收集、管理流程及岗位人员资料管理职责
4.1．资料收集流程
4.1.1开工前应收集整理的资料
开工前应向甲方索取：开工审批手续、施工许可证等资料根据以上资料，我公司出具有关部门签字盖章的开工报告。
4.1.2收集整理施工组织设计或施工方案
开工前或施工过程中编制的施工组织设计和各类施工方案，由资料员及时收集并盖上受控章加以受控，同时收集施组实施过程中的检查记录。
4.1.3施工过程中应收集整理的资料如下：
4.1.3.1收集交接桩、工程定位及复测记录单，只有定位正确，才能顺利施工，所以工程定位及复测记录单必须及时收集，作为以后验线的最原始的依据。
4.1.3.2基槽开挖完成后进行钎探，做好钎探记录，钎探完成后组织设计、质量监督部门、监理方、勘察部门进行基槽验收，作好验槽记录。
4.1.3.4浇注砼垫层前，必须先填写砼配合比申请单，填写砼浇灌申请单，同时填写砼开盘鉴定。收集砼浇灌申请单、砼开盘鉴定。
4.1.3.5要收集该部位所用商品砼资料。
4.1.3.6地下室防水材料的有关资料收集，收集防水材料的合格证、产品认证书、产品鉴定书、防水材料复试报告单，以上资料齐全后方可施工。
4.1.3.7基础条基钢筋砼施工所有资料的收集：
⑴ 砼配合比申请单、砼浇灌申请书、砼开盘鉴定
⑵ 商品砼资料
⑶ 钢筋出厂质量证明书、试验报告
⑷ 砂、石试验报告单
⑸收集商品砼出厂合格证，现场取样试件报告单
4.1.3.8底板以上结构施工所收集的资料同上，另外还必须及时收集砼试块抗压强度报告。
4.1.3.9隐检单的收集：钢筋验收记录单、隐蔽工程验收单、检验批质量验收记录。
4.1.3.10回填土、灰土、砂和砂石、素土试验报告单及回填施工和密实度检验记录单的收集。
4.1.3.11及时收集整理砼强度统计评定表，根据砼试块抗压强度报告及砼使用部位做数理统计。
4.1.3.12及时收集各种验线、测量记录单：沉降观测单、施工测量记录单、楼层50线预检记录单、混凝土施工缝留置与预埋预检记录单。
4.1.3.13收集图纸会审记录，工程变更，洽商记录单。
4.1.3.14装修过程中，收集：
⑴ 砂浆配合比申请单，砂浆试块强度报告单、砂、石试验单，水泥合格证、认证书、试验报告单。
⑵ 砼预制构件的合格证书。
⑶ 钢门、防火门的合格证。
⑷ 吊顶材料的合格证认证书。
⑸ 地砖、瓷砖、外墙面砖的合格证。
⑹ 涂料的合格证、认证书。
⑺门窗（分包）施工单位的资质证书及有关资料。
⑻砖合格证书、认证书、试验报告单。
⑼屋面试水记录单。
⑽保温隔热材料合格证，认证书。
⑾其他特殊材料的合格证、认证书等资料的收集。
4.1.3.15基础结构验收单、主体结构验收单的收集：
⑴ 质量评定的收集：分项工程质量评定单、分部工程质量评定单、单位工程质量评定。
4.2．施工资料管理流程及岗位人员资料管理职责
4.2.1 施工资料管理流程
4.2.1.1 施工技术资料管理流程：
施工单位根据图纸、合同文件等要求编制施工组织设计、施工方案等
施工单位进行
施工技术文件报审

建设单位（监理）单位
批复意见
施工单位依据批复意见与技术文件进行技术交底

补充修改
未获批准

进入施工质量验收报验流程
1．施工组织设计
2．施工方案
形 成
批准，形成

《工程技术文件报审表》

形 成
1．施工组织设计交底
2．施工方案技术交底
3．分项工程施工技术交底
施工单位进行内部
审批，手续

4.2.1.2 施工物资资料管理流程：

供应单位根据供货合同组织工程物资进场
提交相关质
量证明文件
相关质量证明文件包括
1．出厂合格证；
2．厂家质量检验报告；
3．厂家质量保证书；
4．质量检验部门出具的检验报告
5．环保、消防部门出具的认可的文件等。
注：提交的质量证明文件内容应由供求双方事先约定。
施工单位组织工程物资进场检验

抽样复试

开始检查
退货或按合
同约定处理
施工单位进行工
程物资进场验收

建设(监理)
单位审核
工程使用
审批签认
形成
形成
1．出厂合格证；
2．厂家质量检验报告；
3．厂家质量保证书；
4．质量检验部门出具的检验报告
5．环保、消防部门出具的认可的文件等。
工程物资进场报验表
合格

4.2.1.3 检验批质量验收流程：
施工单位根据图纸、规范、方案、交底等组织施工
施工单位负责进行过程质量控制检查、检验
施工单位进入下一道工序施工

施工完成，施工单位自检

监理(建设)单位组
织检验批质量验收
按规范、方案等形成以下资料：
1．施工测量记录
2．施工物资资料
3．施工记录
4．施工试验记录
形成
形成
《___检验批质量验收记录表》

4.2.1.4 分项工程质量验收流程：

同一分项工程检验批施工
完成并验收通过
（第1个）
同一分项工程检验批施工
完成并验收通过
（第2个）
同一分项工程检验批施工
完成并验收通过
（第n个）
施工单位自检
监理（建设）单位组织进行分项工程质量验收
下一个分项工程质量验收流程
《___分项工程质量验收记录表》
《分项/分部工程施工报验表》

2.1.5 子分部工程质量验收流程：
同一子分部工程检验批施工完成并验收通过
（第1个）
同一子分部工程检验批施工完成并验收通过
（第2个）
同一子分部工程检验批施工完成并验收通过
（第n个）
施工单位自检
同一子分部工程的
全部分项工程完成
子分部工程验收文件：
1．施工管理资料
2．施工技术资料
3．施工测量资料
4．施工物资资料
5．施工记录
6．施工试验记录
7．分项工程质量验收记录
监理（建设）单位组织施工单位进行子分部工程质量验收
《___分部（子分部）工程质量验收记录表》
《分项/分部工程施工报验表》
下一个子分部工程质量验收流程

4.2.1.6 分部工程质量验收流程：
同一分部工程的子分部工程施工完成并验收通过
（第1个）
同一分部工程的子分部工程施工完成并验收通过
（第2个）
同一分部工程的子分部工程施工完成并验收通过
（第n个）
施工单位自检
同一分部工程的全
部子分部工程完成
分部工程验收文件：
1．施工管理资料
2．施工技术资料
3．施工测量资料
4．施工物资资料
5．施工记录
6．施工试验记录
7．子分部工程质量验收记录
监理（建设）单位组织施工单位进行子分部工程质量验收
《___分部（子分部）工程质量验收记录表》
《分项/分部工程施工报验表》
下一个子分部工程质量验收流程

4.2.1.7 工程验收资料管理流程：
同一单位(子单位)工程的分部工程施工完成并验收通过验收
（第1个）
单位(子单位)工程完工
同一单位(子单位)工程
的全部分部工程完成
《单位(子单位)工程质量控制资料核查记录》
《单位(子单位)工程安全和功能检验资料及主要功能抽查记录》
《单位(子单位)工程观感质量检查记录》
施工单位自检合格后，报请监理单位验收
工程移交建设单位
同一单位(子单位)工程的分部工程施工完成并验收通过验收
（第2个）
同一单位(子单位)工程的分部工程施工完成并验收通过验收
（第n个）

监理单位进行
预验收
《单位工程竣工预验收报验表》
列入城建档案
馆接收工程
工程档案预验收
《建设工程竣工档案预验
收意见》(城建档案馆)

合格

建设单位
组织设计、勘察、监理
施工等单位竣工验收
形成
形成
1．《工程质量检查报告》(勘察单位)
2．《工程质量检查报告》(设计单位)
3．《工程质量评估报告》(监理单位)
4．《工程竣工报告》(施工单位)
5．《工程竣工验收报告》(建设单位)
6．《单位(子单位)工程质量竣工验收记录》

合格
形成
《竣工移交证书》(监理单位)
工程竣工备案
具备相应资料
工程竣工验收备案除具备上述工程文件外，还应有以下文件（主要）：
1．《建设工程规划许可证》及其他规划审批文件
2．《建设工程施工许可证》
3．《工程质量监督注册登记表》
4．《地基验槽检查记录》
5．《建设工程消防验收意见书》
6．《水质检验报告》
7．《环保监测检验报告》
8．其他文件

4.2.2 岗位人员资料管理职责
4.2.2.1 总工程师：负责组织编制施工组织设计、组织进行设计交底、办理洽商及各类方案的审核。
4.2.2.2 技术员：负责施工方案、交底、隐检、预检（包括放样）资料。
4.2.2.3 试验员：负责本工程钢筋、防水材料、钢筋接头、混凝土各种试块、回填土、冬施测温等各项试验资料。
4.2.2.4 测量员：负责定位测量、基槽验线和楼层放线测量资料。
4.2.2.5 质量员：负责分部（子分部）、分项工程报验资料。
4.2.2.6 工 长：负责钢筋加工检验、混凝土浇灌申请、混凝土浇筑资料。
4.2.2.7 资料员：负责收集、整理工程资料。

第五章 工程技术资料内容收集一览表

序号
项目名称
类别
名称
类别
编号
资料名称
提供者
数量
(套)
归档单位

监理资料

表B1-6
施工测量放线报验单
技术部
4
施工单位
监理单位
建设单位
表B1-19
施工进度计划(调整计划)报审表
技术部
4
施工单位
监理单位
建设单位
表B1-12
工程材料/构配件/设备报审表
技术部
4
施工单位
监理单位
建设单位

序号
项目名称
类别
名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
B
监理资料
监理
工作
记录
表B1-1
工程开工报审表
技术部
4
施工单位
监理单位
建设单位
表B1-4
分包单位资质报审表
技术部
4
施工单位
监理单位
建设单位
表B2-7
分项/分部工程施工报验表
技术部
4
施工单位
监理单位
表B2-8
( )月工、料、机动态表
工程部
4
施工单位
监理单位
表B2-9
工程复工报审表
技术部
4
施工单位
监理单位
建设单位
表B2-10
( )月工程进度款报审表
经营部
4
施工单位
监理单位
建设单位
表B2-11
工程变更费用报审表
经营部
4
施工单位
监理单位
建设单位
表B2-12
费用索赔申请表
经营部
4
施工单位
监理单位
建设单位

序号
项目名称
类别
名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
B
监理资料
监理
工作
记录
表B2-13
工程款支付申请表
经营部
4
施工单位
监理单位
表B2-14
工程延期申请表
技术部
4
施工单位
监理单位
建设单位
表B2-15
监理通知回复单
技术部
4
施工单位
监理单位
表B2-16
监理通知
监理单位
4
施工单位
监理单位
表B2-17
监理抽检记录
监理单位
3
施工单位
监理单位
建设单位
表B2-18
不合格项处置记录
监理单位
4
施工单位
监理单位
建设单位
表B2-19
工程暂停令
监理单位
4
施工单位
监理单位
建设单位
表B2-20
工程延期审批表
监理单位
4
施工单位
监理单位
建设单位
表B2-21
费用索赔审批表
经营部
4
施工单位
监理单位
建设单位

序号
项目名称
类别
名称
类别
编号
资料名称
提供者
数量
(套)
保存单位
B
监理资料
监理
工作
记录
表B2-22
工程款支付证书
经营部
4
施工单位
监理单位
建设单位
表B2-23
旁站监理记录
监理单位
4
施工单位
监理单位
建设单位
附表F
见证取样备案文件
试验员
3
施工单位
监理单位
建设单位
竣工
验收
资料
表B3-1
单位工程竣工预验收报验单
质量部
4
施工单位
监理单位
建设单位
表B3-2
竣工移交证书
监理单位
4
施工单位
监理单位
建设单位
城建档案馆

工程质量评估报告
监理单位
4
施工单位
监理单位
建设单位
城建档案馆
其他
资料
表B4-1
工作联系单
相关单位
4
施工单位
监理单位
建设单位

序号
项目名称
类别
名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
工程
管理
与
验收
资料
C0-1
工程概况表
技术部
4
施工单位
城建档案馆
C0-2
建设工程质量事故调(勘)查笔录
调查单位
4
施工单位
监理单位
建设单位
城建档案馆
C0-3
建设工程质量事故报告书
责任单位
4
施工单位
监理单位
建设单位
城建档案馆
附表D
单位(子单位)工程质量竣工验
收记录
质检部
4
施工单位
监理单位
建设单位
城建档案馆
附表D
单位(子单位)工程质量控制资
料核查记录
质检部
4
施工单位
监理单位
建设单位
城建档案馆
附表D
单位(子单位)工程安全和功能
检查资料核查及主要功能抽查
记录
质量部
4
施工单位
监理单位
建设单位
城建档案馆
附表D
单位(子单位)工程观感质量检
查记录
质量部
4
施工单位
建设单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
工程
管理
与
验收
资料
C0类
单位(子单位)工程观感质量检
查记录
质量部
4
城建档案馆
室内环境检测报告
检测单位
4
施工单位
建设单位
城建档案馆
施工总结
技术部
4
施工单位
建设单位
城建档案馆
工程竣工报告
技术部
4
施工单位
监理单位
建设单位
城建档案馆
施工
管理
资料
表C1-1
施工现场质量管理检查记录
质检部
2
施工单位
监理单位
建设单位
城建档案馆
企业资质证书及相关专业人员
岗位证书
经营部
4
施工单位
见证记录
监理单位
4
施工单位
监理单位
表C1-2
施工日志
工程部
4
施工单位
施工
技术
资料
C2类
施工组织设计及施工方案
技术部
4
施工单位
建设单位
城建档案馆

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
施工技术资料
施工
测量
记录
表C2-1
技术交底记录
技术部
4
施工单位
建设单位
城建档案馆
表C2-2
图纸会审记录
技术部
4
施工单位
监理单位
建设单位
城建档案馆
表C2-3
设计变更通知单
技术部
4
施工单位
监理单位
建设单位
城建档案馆
表C2-4
工程洽商记录
技术部
4
施工单位
监理单位
建设单位
城建档案馆
表C3-1
工程定位测量记录
技术部
4
施工单位
监理单位
建设单位
城建档案馆
表C3-2
基槽验线记录
技术部
4
施工单位
建设单位
城建档案馆
表C3-3
楼层平面放线记录
技术部
2
施工单位
表C3-4
楼层标高抄测记录
技术部
2
施工单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料

表C3-5
建筑物垂直度、标高测量记录
技术部
4
施工单位
建设单位

沉降观测记录
测量单位
4
施工单位
监理单位
建设单位
城建档案馆
施工物资
资料
(通用表格)
表C4-1
材料、构配件进场检验记录
物资部
4
施工单位
表C4-2
材料试验报告（通用）
技术部
4
施工单位
建设单位
表C4-3
设备开箱检验记录
物资部
4
施工单位
表C4-4
设备及管道附件试验记录
技术部
4
施工单位
建设单位
施工物资
资料
(出厂质量
证明文件)

各种物资出厂合格证、质量保证
书和商检证等
物资部
4
施工单位
建设单位
城建档案馆
表C4-5
半成品钢筋出厂合格证
物资部
4
施工单位
建设单位
城建档案馆
表C4-8
预拌混凝土出厂合格证
物资部
4
施工单位
建设单位
城建档案馆
施工物资
资料
(检测报告)
供应单位提供
钢材性能检测报告
物资部
4
施工单位
建设单位
城建档案馆

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
施工物资
资料
(检测报告)
供应单位提供
水泥性能检测报告
物资部
4
施工单位
建设单位
供应单位提供
外加剂性能检测报告
物资部
4
施工单位
建设单位
供应单位提供
防水卷材性能检测报告
物资部
4
施工单位
建设单位
供应单位提供
砖（砌块）性能检测报告
物资部
4
施工单位
建设单位
供应单
位提供
门（窗）性能检测报告（建筑
外窗应有三性检测报告）
物资部
4
施工单位
建设单位
供应单
位提供
吊顶材料性能检测报告
物资部
4
施工单位
建设单位
供应单
位提供
饰面板材性能检测报告
物资部
4
施工单位
建设单位
供应单
位提供
饰面石材性能检测报告
物资部
4
施工单位
建设单位
供应单
位提供
涂料性能检测报告
物资部
4
施工单位
建设单位
供应单
位提供
玻璃性能检测报告（安全玻璃
应有安全检测报告）
物资部
4
施工单位
建设单位
城建档案馆
供应单
位提供
壁纸、墙布防火、阻燃性能检测
报告
物资部
4
施工单位
建设单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
施工物资
资料
(检测报告)
供应单
位提供
装修用粘结剂性能检测报告
物资部
4
施工单位
建设单位
供应单
位提供
隔声/阻热/阻燃/防潮材料特殊
性能检测报告
物资部
4
施工单位
建设单位
供应单
位提供
木结构材料检测报告（含水率、
木构件、钢件）
物资部
4
施工单位
建设单位
施工物资
资料
(复试报告)
表C4-9
钢材试验报告
技术部
4
施工单位
建设单位
城建档案馆
表C4-10
水泥试验报告
技术部
4
施工单位
建设单位
城建档案馆
表C4-11
砂试验报告
技术部
4
施工单位
建设单位
城建档案馆
表C4-12
碎(卵)石试验报告
技术部
4
施工单位
建设单位
城建档案馆
表C4-13
外加剂试验报告
技术部
4
施工单位
建设单位
城建档案馆
表C4-14
掺和料试验报告
技术部
4
施工单位
建设单位
城建档案馆

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
施工物资
资料
(复试报告)
表C4-15
防水涂料试验报告
技术部
4
施工单位
建设单位
表C4-16
防水卷材试验报告
技术部
4
施工单位
建设单位
表C4-17
砖(砌块)试验报告
技术部
4
施工单位
建设单位
城建档案馆
表C4-18
轻集料试验报告
技术部
4
施工单位
建设单位
检测
单位
提供
装饰装修用门窗复试报告
技术部
4
施工单位
建设单位
装饰装修人造木板复试报告
技术部
4
施工单位
建设单位
装饰装修用安全玻璃复试报告
技术部
4
施工单位
建设单位
木结构材料复试报告
技术部
4
施工单位
建设单位
建筑给水、
排水及采暖
工程
供应单
位提供
管材产品质量证明文件
物资部
4
施工单位
建设单位
主要材料、设备等产品质量合格
证及检测报告
物资部
4
施工单位
建设单位
供应单
位提供
绝热材料产品质量合格证、检测
报告
物资部
4
施工单位
建设单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
建筑给水、
排水及采暖
工程
供应单
位提供
绝热材料产品质量合格证、检测
报告
物资部
4
施工单位
建设单位
给水管道材料卫生检测报告
物资部
4
施工单位
建设单位
成品补偿器预拉伸证明书
物资部
2
施工单位
建设单位
卫生洁具环保检测报告
物资部
2
施工单位
建设单位
锅炉（承压设备）焊缝无损探伤
检测报告
物资部
2
施工单位
建设单位
水表、热量计量检定证书
物资部
2
施工单位
建设单位
安全阀门、减压阀调试报告及定
压合格证书
物资部
2
施工单位
建设单位
主要器具和设备安装使用说明
书
物资部
2
施工单位
建设单位
建筑电气
工程
(检测报告)
供应单
位提供
低压成套配电柜、动力、照明配
电箱(盘柜)出厂合格证、生产
许可证、试验记录、CCC认证及
证书复印件
物资部
2
施工单位
建设单位
电力变压器、柴油发电机组、高压成套配电柜、蓄电池柜、不间断电源柜、控制柜(屏、台)出厂合格证、生产许可证和试验记录
物资部
2
施工单位
建设单位
电动机、电加热器、电动执行机
构和低压开关设备合格证、生产
许可证、CCC认证及证书复印件
物资部
2
施工单位
建设单位

照明灯具、开关、插座、风扇及附件出厂合格证、CCC认证及证书复印件
物资部
2
施工单位
建设单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工
资料
给排水及采
暖工程
供应单位
提供
电线、电缆出厂合格证、生产许
可证、CCC认证及证书复印
物资部
2
施工单位
建设单位
导管、电缆桥架和线槽出厂合格
证
物资部
2
施工单位
建设单位
型钢和电焊条合格证和材料质
量证明书
物资部
2
施工单位
建设单位
镀锌制品(支架、横担、接地极、
避雷用型钢等)和外线金具合格证和镀锌质量证明书
物资部
2
施工单位

建设单位
封闭母线、插接母线合格证、安装技术文件、CCC认证及证书复印件
物资部
2
施工单位
建设单位
裸母线、裸导线、电缆头部件及
接线端子、钢制灯柱、混凝土电杆和其它混凝土制品合格证
物资部
2
施工单位
建设单位
主要设备安装技术文件
物资部
2
施工单位
建设单位
通风与空调
工程
供应单位
提供
制冷机组等主要设备和部件产
品合格证、质量
物资部
2
施工单位
建设单位
阀门、疏水器、水箱、分集水器、减震器、储冷罐、集气罐、仪表、
绝热材料等出厂合格证、产品说明书、安装技术文件
物资部
2
施工单位
建设单位
板材、管材等质量证明文件
物资部
2
施工单位
建设单位
主要设备安装使用说明书
物资部
2
施工单位
建设单位
施工记录
（通用表格）
表C5-1
隐蔽工程检查记录
技术部
3
施工单位
建设单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
施工记录
(通用)
表C5-1
隐蔽工程检查记录
质量部

城建档案馆
表C5-2
预检记录
质量部
1
施工单位
表C5-3
施工检查记录（通用）
质量部
1
施工单位
表C5-4
交接检查记录
质量部
2
施工单位
监理单位
施工记录
(建筑与
结构工程)
专业施工
单位提供
基坑支护变形监测记录
质量部
1
施工单位
桩(地)基施工记录
质量部
3
施工单位
建设单位
城建档案馆
表C5-5
地基验槽检查记录
质量部
3
施工单位
建设单位
城建档案馆
表C5-6
地基处理记录
质量部
3
施工单位
建设单位
城建档案馆
表C5-7
地基钎探记录(应附图)
质量部
3
施工单位
建设单位
城建档案馆
表C5-8
混凝土浇灌申请书
工程部
2
施工单位
监理单位
表C5-9
预拌混凝土运输单
工程部
1
施工单位
表C5-10
混凝土开盘鉴定
工程部
1
施工单位
表C5-11
混凝土拆模申请单
工程部
1
施工单位
表C5-12
混凝土搅拌测温记录
技术部
1
施工单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工资料
施工记录
(建筑与结构）
施工试验
记录
（通用）
表C5-13
混凝土养护测温记录(应附图)
技术部
1
施工单位
表C5-14
大体积混凝土养护测温记录(应附图)
技术部
1
施工单位
表C5-15
构件吊装记录
技术部
1
施工单位
表C5-16
焊接材料烘焙记录
技术部
1
施工单位
表C5-17
地下工程防水效果检查记录
质量部
2
施工单位
建设单位
表C5-18
防水工程试水检查
质量部
2
施工单位
建设单位
表C5-19
通风(烟)道、检查记录
质量部
1
施工单位
表C6-1
施工试验记录（通用）
技术部
2
施工单位
建设单位
表C6-2
设备单机试运转转记录
技术部
3
施工单位
建设单位
城建档案馆
表C6-3
系统试运转调试记录
技术部
3
施工单位
建设单位
城建档案馆
施工试验
记录
(建筑与结构工程)
检测单位
提供
锚杆、土钉锁力（抗拔力）试验
报告
技术部
2
施工单位
建设单位
检测单位
提供
地基承载力检验报告
技术部
3
施工单位
建设单位
城建档案馆
检测单位
提供
桩检测报告
技术部
3
施工单位
建设单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C

施工资料
施工试验
(建筑与结
构)
检测单位
提供
桩检测报告
技术部
3
城建档案馆
C6-4
土工击实试验报告
技术部
3
施工单位
建设单位
城建档案馆
检测单位
提供
回填土试验报告（应附图）
技术部
3
施工单位
建设单位
城建档案馆
技术提供单位提交
钢筋机械连接型式检验报告
技术部
2
施工单位
建设单位
检测单位
提供
钢筋连接工艺检验（评定）报告
技术部
2
施工单位
建设单位
表C6-6
钢筋连接试验报告
技术部
3
施工单位
建设单位
城建档案馆
表C6-7
砂浆配合比申请单、通知单
技术部
1
施工单位
表C6-8
砂浆抗压强度试验报告
技术部
2
施工单位
建设单位
表C6-9
砌筑砂浆试块强度统计、评定记录
技术部
3
施工单位
建设单位
城建档案馆
表C6-10
混凝土配合申请单、通知单
技术部
1
施工单位
表C6-11
混凝土抗压强试验报告
技术部
2
施工单位
建设单位

序号
项目
类别名称
类别
编号
资料名称
提供者
数量
(套)
归档单位
C
施工
资料
施工实验记录
(建筑与结构)
表C6-12
混凝土试块强度统计、评定记录
技术部
3
施工单位
建设单位
城建档案馆
表C6-13
混凝土抗渗试验报告
技术部
3
施工单位
建设单位
城建档案馆
混凝土供应单位提供
混凝土碱总量计算书
技术部
3
施工单位
建设单位
城建档案馆
表C6-14
饰面砖粘结强度试验报告
技术部
2
施工单位
建设单位
检测单位提
