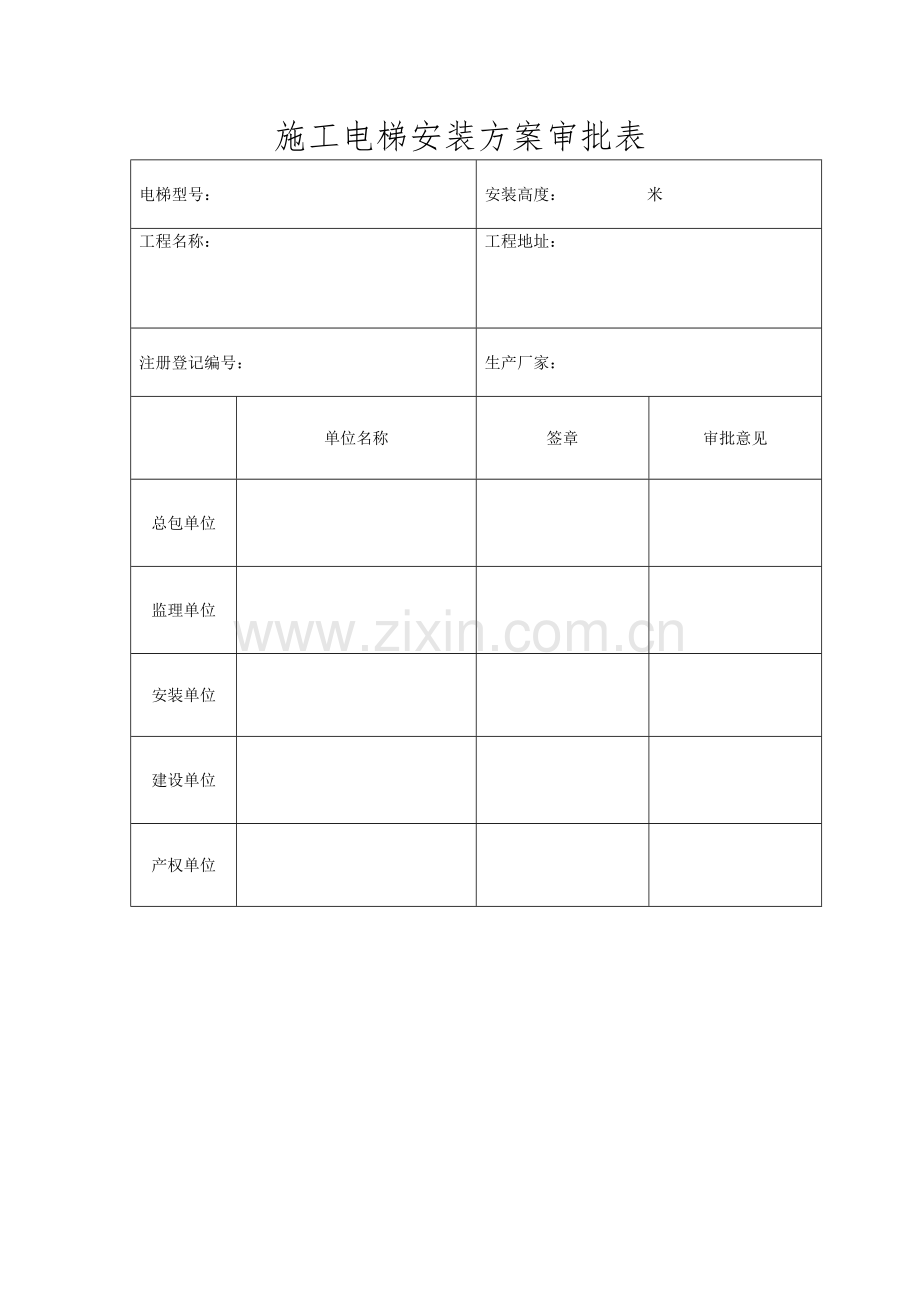

施工电梯安装方案审批表
电梯型号：
安装高度： 米
工程名称：
工程地址：
注册登记编号：
生产厂家：

单位名称
签章
审批意见
总包单位

监理单位

安装单位

建设单位

产权单位

施工升降机安拆方案

工地名称：

施工单位：

安拆单位：

方案编制：

方案审批：

编制日期：

安拆方案
一、工程概况：
本工程位于 ，
建筑面积 平米，总高度 米，选用
型号升降机。
二、电梯主要技术参数：
每只吊笼额定载重量
2000kg
每只吊笼额定安装载重量
1000kg
安装吊杆额定载重量
200kg
吊笼净尺寸
3000*1300*2350
最大提升高度
145m
额定起升速度
33m/min
标准节重量
150kg
每只吊笼重量
1500kg
每块对重重量
1250kg
其他

三、电梯基础施工（平面布置见附件）
1. 按照基础图纸施工，等混凝土达到强度后方可安装。
2. 做好安装前的准备工作。
四、底架及围栏的安装
1. 将混凝土基础整理平整、干净。
2. 将底架围栏安装就位。
3. 用水平仪测平后，将地脚螺栓插入预留孔内，浇筑混凝土，待达到强度后将螺栓金箍。
4. 用专用扳手安装3节标准节。
5. 安装下限位碰铁。
6. 安装吊笼。
7. 将吊笼对重就位。
8. 调整靠背轮，使轮与标准节齿条间距至0.3-0.5mm之间。
五、导轨架的安装
1. 将操作盒安装在吊笼顶部并接通电源。
2. 运用吊杆吊装标准节。(吊笼顶部最多放2节标准节)。
3. 启动吊笼运行至接近导轨架顶部适应位置停机，并将操作盒急停按钮按至“0”位，以防因勿动吊笼发生事故。
4. 用吊杆吊起一节标准节就位，将螺栓紧固。
5. 安装上限位碰铁。
6. 在标准节安装到10米至15米时，必须精确校正导轨架的垂直度。
7. 当导轨架安装到所需要高度后，安装天轮及上限位碰铁，此时，碰铁位置应确保吊笼停车后其顶部距离导轨架顶端不小于1.8米的安全距离。
8. 导轨架安装过程的注意事项
运行吊笼时，吊杆上部的吊杆标准节及其他物品，每安装一节一组标准节，都必须按要求安装上限为开关及碰铁。
六、导轨附着架的安装
1. 以导轨架上的螺栓孔定位，用螺栓将前附着杆固定在导轨架上，安装间距为6--8米一套。
2. 依次安装中附着架、后附着架、后附着卷杆、后附着脚。
3. 用扣件调整附着点与导轨架之间的距离，适当移动后附着杆以调整导轨架的垂直度，调整后紧固扣件与附着脚螺栓。
4. 安装可调拉杆。
七、对重钢丝绳的安装
1. 将吊笼升至导轨架顶部。
2. 将两根钢丝绳分别穿入吊绊绕过天轮，缓缓向地面释放，左笼钢丝绳务必由中附着架方孔内通过。
3. 将两根钢丝绳分别与索具套环用4个Y-12绳卡卡牢固间距100mm。
4. 涨紧两根钢丝绳，使吊绊两轴心连线处于水平位置用四个Y-12钢丝绳卡相互间距100mm卡紧，并注意应将绳卡底板扣在钢丝绳工作股上，多余钢丝绳盘好放在吊笼顶部。
八、最后检查
1. 检查各部螺栓的紧固程度。
2. 根据“润滑部位周期表”灌注润滑油。
3. 将操作盒移至箱笼内，准备正常运作。
4. 将箱笼顶部的吊杆卸下。
5. 进行试运工作，调试各行程开关碰铁，至此升降机安装完毕。
九、拆卸工作
1. 将操作盒移至吊笼顶部。
2. 将电动吊杆安装就位。
3. 与装对重钢丝相反的程序，将对重钢丝绳拆下。
4. 吊装升到最高位置，用吊杆吊住承载天轮，拆下连接螺栓，将天轮放置吊笼顶部。
5. 将吊笼适当下行忆段距离，用专用工具吊住待卸标准节，卸下连接螺栓，转动吊臂，将标准节置于吊笼顶部。
6. 拆卸附着架等部件，应随拆随运到地面。
7. 切断电源、拆除电缆。
