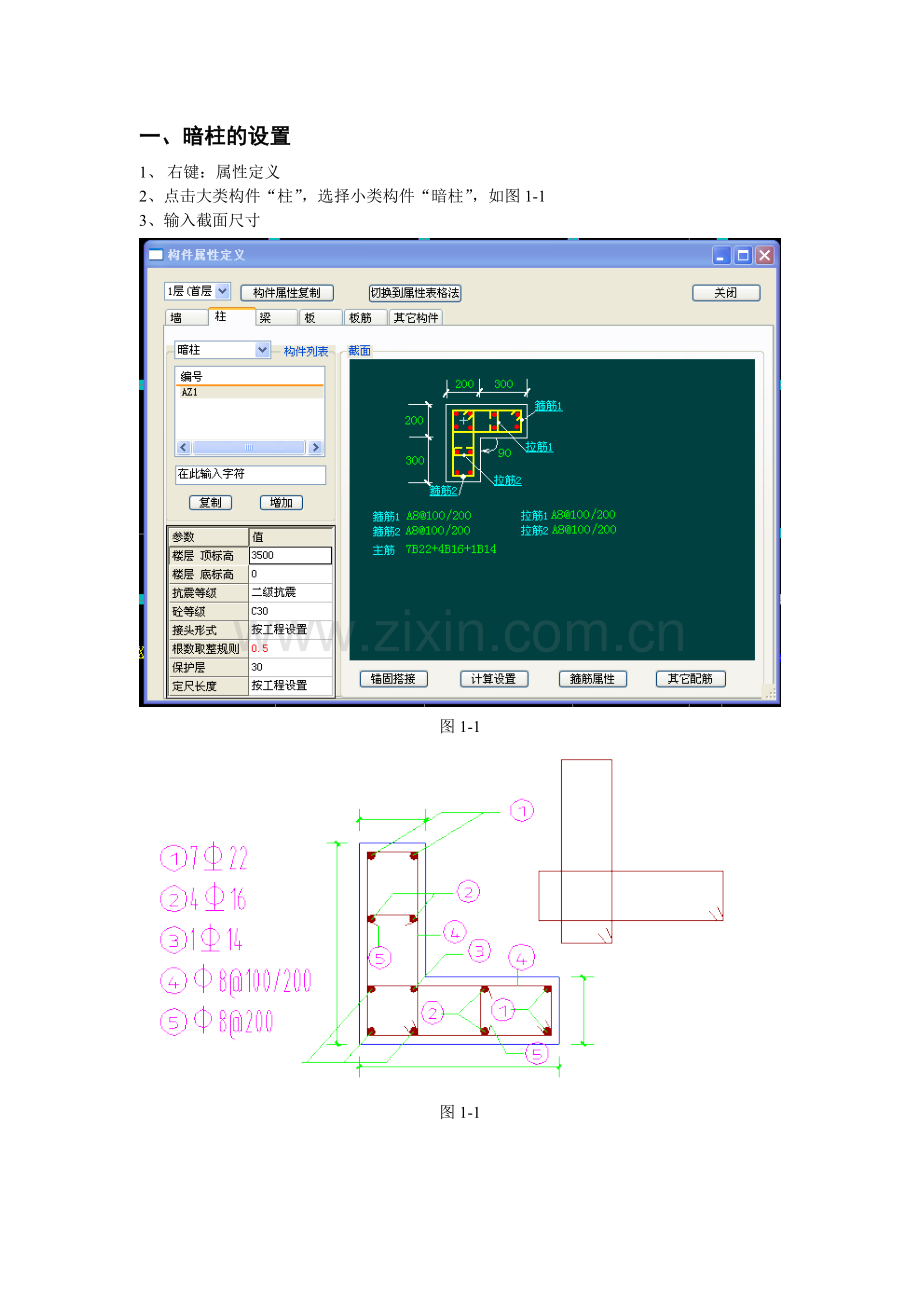

一、暗柱的设置
1、 右键：属性定义
2、点击大类构件“柱”，选择小类构件“暗柱”，如图1-1
3、输入截面尺寸

图1-1

图1-1

4、按图1-2输入钢筋数据，其中输入主筋：

5、箍筋的输入：
点击命令图标，弹出如图1-3对话框，去掉“按总体设置”的“勾”，点击

图1-3
命令图标，选择，点击的，点击，输入箍筋的数据。输入拉筋的数据，
二、墙的设置
1、右键：属性定义
2、点击大类构件“墙”，选择小类构件“剪力墙”，如图2-1
3、输入墙体厚度
4、输入钢筋参数

拉筋
分布筋
竖筋

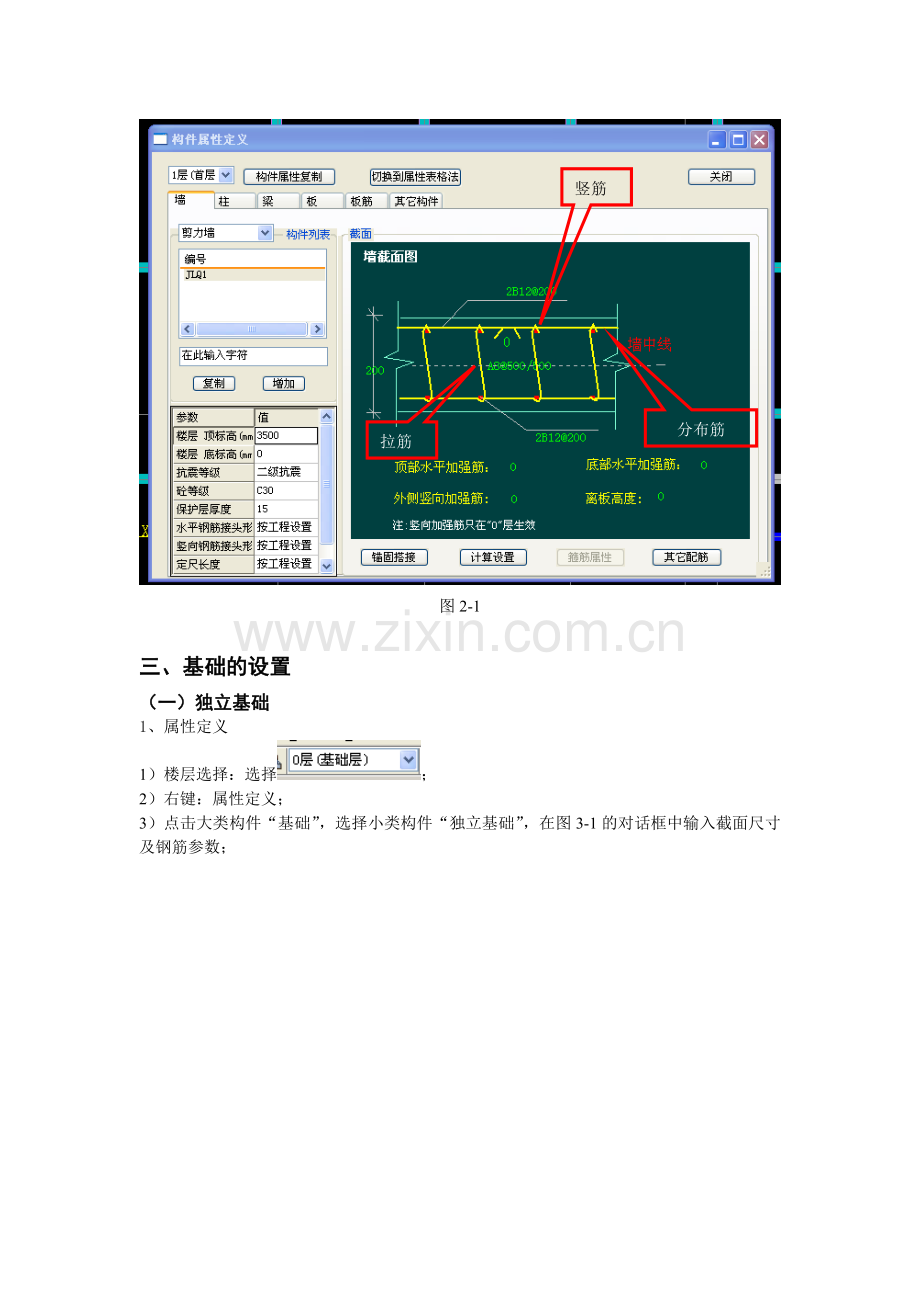

图2-1

三、基础的设置
（一）独立基础
1、属性定义
1）楼层选择：选择；
2）右键：属性定义；
3）点击大类构件“基础”，选择小类构件“独立基础”，在图3-1的对话框中输入截面尺寸及钢筋参数；

图3-1
2、独立基础的绘制
1）点击中文工具栏的“基础”，，在属性栏中选择需要绘制的柱子；
2）点击“独立基础”命令，捕捉柱子的形心，左键确定，完成基础的绘制，如图3-1。
柱形心

图3-1

（四）基础梁（地框梁）
1、属性定义
1）右键：属性定义
2、点击大类构件“梁”，选择小类构件“框架梁”，
3、输入基础梁的截面尺寸及钢筋参数如图4-1，完成DKL的属性定义。
2、基础梁的绘制（按框架梁的绘制方法绘制）
（五）基础梁
把楼层切换到“基础层”
1、属性定义
1）右键：属性定义
2、点击大类构件“基础”，点击小类构件的下拉选项，选择“基础主梁”，
3、输入基础梁的截面尺寸及钢筋参数如图5-1，完成基础梁的属性定义。
2、基础梁的绘制（按框架梁的绘制方法绘制）

图5-1
（六）伐板基础
几何属性
1、属性定义
1）右键：属性定义
2、点击大类构件“基础”，点击小类构件的下拉选项，选择“伐板基础”，
3、输入伐板基础的底板厚度如图6-1，完成伐板基础的几何参数的属性定义。
2、伐板基础的绘制
1）点击中文工具栏的“伐板”，点击命令图标；

图6-1

2）在“工具栏” 中选择绘制方法绘制。
3、伐板钢筋
1）右键：属性定义
2）点击大类构件“伐板筋”，点击小类构件的下拉选项， 选择需要设置的钢筋形式，输入钢筋参数，如图6-2。

图6-2
3）伐板钢筋的绘制
点击“中文工具栏”的“伐板”，在命令图标中选择布置方法。
（七）条形基础（无梁式条形基础）
几何属性
1、属性定义
1）右键：属性定义
2）点击大类构件“基础”，点击小类构件的下拉选项，选择“条形基础”，
3）在弹出的“属性定义”的对话框中输入“条形基础”的几何尺寸及钢筋参数如图7-1。
2、条形基础的绘制
1）点击中文工具栏的“基础”，选择命令图标，在的方法进行绘制。

图7-1
（八）条形基础（有梁式条形基础）
1、点击“工具栏”的“图形构件切换法” ，在图8-1的对话框中点击

图8-1
“工程名称”的“+”，在弹出的 对话框中选择“基础层”，点击“基础”，点击“独立基础”，点击界面上方“工具栏”中的，在弹出的如图8-2“构件向导选择”的对话框中 ，点击选择“条基”，点击“有梁条基”，点击“确定”。
2、 按“构件属性”对话框（图8-3）输入相关的数据，点击“下一步”；

图8-2

图8-3
3、 输入图8-4所示的相应的几何尺寸及钢筋参数，点击“箍筋属性” ；

图8-4
4、 在图8-5的对话框中，去掉“按总体设置”的“勾”，点击“四肢箍”，如图8-6，点击“确定”后变弹出如图8-7的计算成果。

图8-5

图8-6

图8-7
