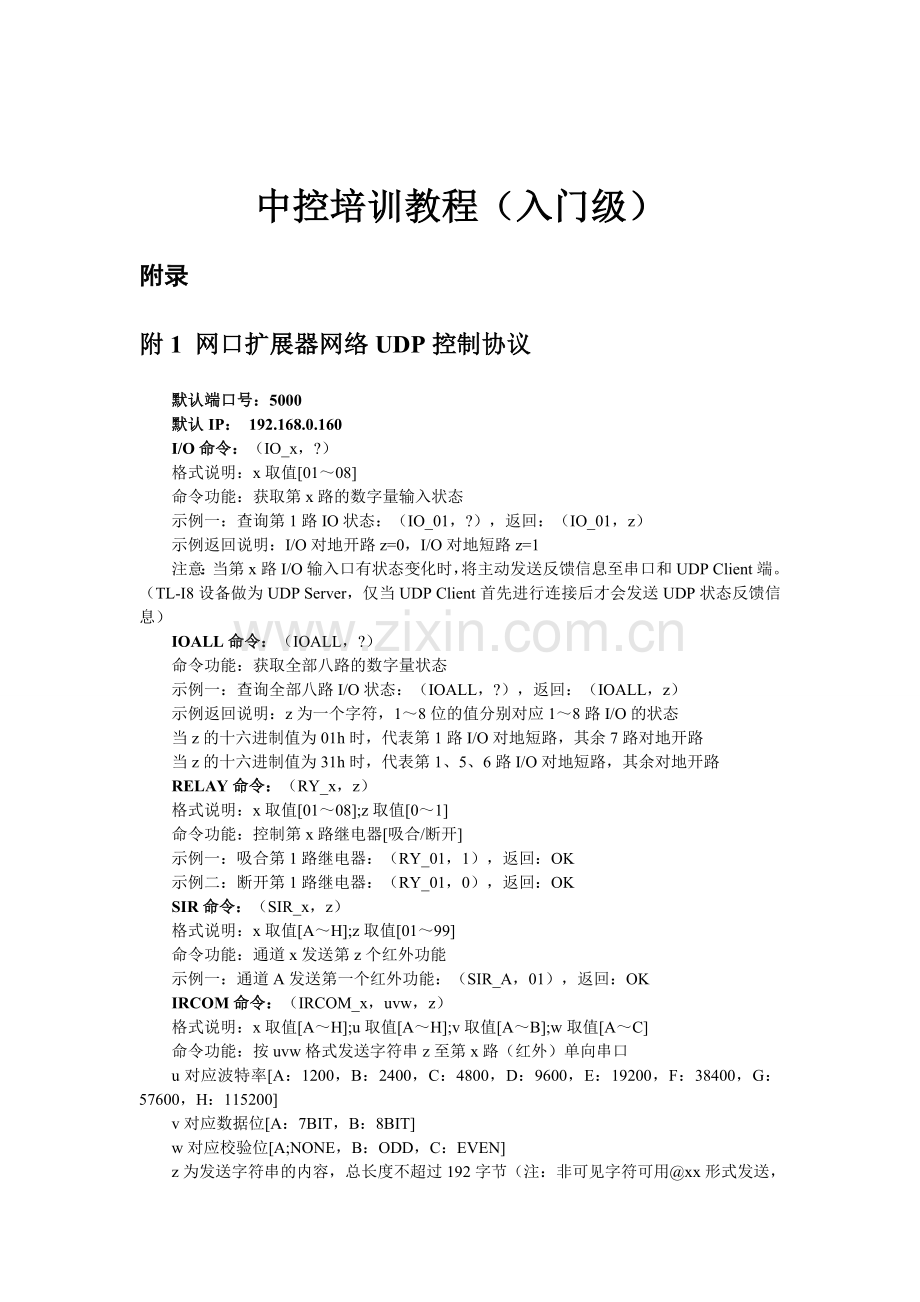

中控培训教程（入门级）
附录
附1 网口扩展器网络UDP控制协议
默认端口号：5000
默认IP： 192.168.0.160
I/O命令：（IO_x，?）
格式说明：x取值[01～08]
命令功能：获取第x路的数字量输入状态
示例一：查询第1路IO状态：（IO_01，?），返回：（IO_01，z）
示例返回说明：I/O对地开路z=0，I/O对地短路z=1
注意：当第x路I/O输入口有状态变化时，将主动发送反馈信息至串口和UDP Client端。（TL-I8设备做为UDP Server，仅当UDP Client首先进行连接后才会发送UDP状态反馈信息）
IOALL命令：（IOALL，?）
命令功能：获取全部八路的数字量状态
示例一：查询全部八路I/O状态：（IOALL，?），返回：（IOALL，z）
示例返回说明：z为一个字符，1～8位的值分别对应1～8路I/O的状态
当z的十六进制值为01h时，代表第1路I/O对地短路，其余7路对地开路
当z的十六进制值为31h时，代表第1、5、6路I/O对地短路，其余对地开路
RELAY命令：（RY_x，z）
格式说明：x取值[01～08];z取值[0～1]
命令功能：控制第x路继电器[吸合/断开]
示例一：吸合第1路继电器：（RY_01，1），返回：OK
示例二：断开第1路继电器：（RY_01，0），返回：OK
SIR命令：（SIR_x，z）
格式说明：x取值[A～H];z取值[01～99]
命令功能：通道x发送第z个红外功能
示例一：通道A发送第一个红外功能：（SIR_A，01），返回：OK
IRCOM命令：（IRCOM_x，uvw，z）
格式说明：x取值[A～H];u取值[A～H];v取值[A～B];w取值[A～C]
命令功能：按uvw格式发送字符串z至第x路（红外）单向串口
u对应波特率[A：1200，B：2400，C：4800，D：9600，E：19200，F：38400，G：57600，H：115200]
v对应数据位[A：7BIT，B：8BIT]
w对应校验位[A;NONE，B：ODD，C：EVEN]
z为发送字符串的内容，总长度不超过192字节（注：非可见字符可用@xx形式发送，xx为非可见字符的十六进制值。当字符串中出现'@'、'（'、'）'，三个特殊字符时，必须用转义的方式发送。当遇到字符'@'时，用@40表示;当遇到字符'（'时，用@28表示;当遇到字符'）'时，用@29表示
示例一：通道A以9600N81的数据格式发送字符串HELLO：（IRCOM_A，DBA，HELLO），返回：OK
附2 PCI8 开放 485 控制
只有当PCI8机壳外的 命令/手动按钮 处于抬起状态后，该设备才受 UCnet 协议或开放 485 等命令方式的控制。
ID 设置：80H 至 EFH
通讯协议：RS-485 38400-N-8-1
引脚方式：24、G 用于 24VDC 供电；Y、Z 用于连接 RS-485 控制线
命令格式：ID 地址 + 空格 + r(n)通道号1至8 + 空格 + 0 或 1 + 回车
应用实例：
81 r2 1 回车
地址 81 的电源控制器，第 2 个继电器吸合。“81”、“r2”、“1”为可见 ASCII字符，“81”和“r2”后面为空格(20H)，命令的最后是回车符(0DH)。
b5 r7 0 回车
地址 b5 的电源控制器，第 7 个继电器断开。“b5”、“r7”、“0”为可见 ASCII字符，“b5”和“r7”后面为空格(20H)，命令的最后需要有回车符(0DH)。

附3 摄像机VISCA控制

多台VISCA摄像机级联图（最高支持7台级联）

焊线

VISCA RS232接口
转成如上图的样式，焊线只要用中间那一排。中间一针为地，左右两针先焊接，如出现线序不对，则在中控端对掉收与发针脚。

协议内容
开机: 81 01 04 00 02 FF
待机: 81 01 04 00 03 FF
（大部分摄像机不用）

上: 81 01 06 01 05 04 03 01 FF
下: 81 01 06 01 05 04 03 02 FF
左: 81 01 06 01 05 04 01 03 FF
右: 81 01 06 01 05 04 02 03 FF
转动停: 81 01 06 01 05 04 03 03 FF
(VVWW,VV为水平速度从01-18，ww为垂直速度从01-17)

拉近(标准): 81 01 04 07 02 FF
拉近（变速）： 81 01 04 07 2P FF（P可以从0-7）
拉远(标准): 81 01 04 07 03 FF
拉远（变速）： 81 01 04 07 3P FF（P可以从0-7）
镜头缩放停止: 81 01 04 07 00 FF

自动聚焦: 81 01 04 38 10 FF
聚焦+ (标准): 81 01 04 08 02 FF
聚焦+ (变速): 81 01 04 08 2P FF（P可以从0-7）
聚焦- (标准): 81 01 04 08 03 FF
聚焦- (变速): 81 01 04 08 3P FF（P可以从0-7）
FOUCS-STOP: 81 01 04 08 00 FF
（启用自动聚焦功能就不需要该代码）

只有六位
保存：
81 01 04 3F 01 00 FF
81 01 04 3F 01 01 FF
81 01 04 3F 01 02 FF
81 01 04 3F 01 03 FF
81 01 04 3F 01 04 FF
81 01 04 3F 01 05 FF

调用：
81 01 04 3F 02 00 FF
81 01 04 3F 02 01 FF
81 01 04 3F 02 02 FF
81 01 04 3F 02 03 FF
81 01 04 3F 02 04 FF
81 01 04 3F 02 05 FF

自动设置ID
88 30 01 FF
附：以上代表为单台控制时ID为1的协议。如采用级联方法，进入系统时应先发送自动设置ID指令，第一级会分到ID 1，第二级分到ID2，第三级分到ID3，依次类推直到第8台。比如说我要控制第三台摄像机，则将上述指令开头的81改为83。

附4 摄像机PELCO协议
派尔高(Pelco)是业界久负盛名的专业研发和生产视频安保系统的全球领先的知名企业，在视频监控领域，其产品几乎成为高品质的代名词。其在监控与会议摄像机中均有使用。协议有两种：PELCO-D和PELCO-P。
PELCO-D
字节1
字节2
字节3
字节4
字节5
字节6
字节7
同步字节
地址码
指令码1
指令码2
数据码1
数据码2
校验码
1.该协议中所有数值都为十六进制数
2.同步字节始终为FFH
3.地址码为摄像机的逻辑地址号，地址范围：00H–FFH ，意味其有256个地址
4.指令码表示不同的动作
5.数据码1、2分别表示水平、垂直方向速度（00-3FH）
6.校验码 = MOD[（字节2 + 字节3 + 字节4 + 字节5 + 字节6）/100H]
当地址为1时代码如下：
上
FF 01 00 08 00 15 1E
下
FF 01 00 10 00 15 26
左
FF 01 00 04 14 00 19
右
FF 01 00 02 14 00 17
变倍短
FF 01 00 20 00 00 21
变倍长
FF 01 00 40 00 00 41
聚焦近
FF 01 00 80 00 00 81
聚焦远
FF 01 01 00 00 00 02
停命令
FF 01 00 00 00 00 01
调用预置点001
FF 01 00 07 00 01 09
调用预置点002
FF 01 00 07 00 02 0A
调用预置点003
FF 01 00 07 00 03 0B
调用预置点004
FF 01 00 07 00 04 0C
调用预置点005
FF 01 00 07 00 05 0D
调用预置点006
FF 01 00 07 00 06 0E
保存预置点001
FF 01 00 03 00 01 05
保存预置点002
FF 01 00 03 00 02 06
保存预置点003
FF 01 00 03 00 03 07
保存预置点004
FF 01 00 03 00 04 08
保存预置点005
FF 01 00 03 00 05 09
保存预置点006
FF 01 00 03 00 06 0A

PELCO-P
字节1
字节2
字节3
字节4
字节5
字节6
字节7
字节8
STX
地址码
指令码1
指令码2
数据码1
数据码2
ETX
校验码
1.该协议中所有数值都为十六进制数
2.STX始终为A0H
3.地址码为摄像机的逻辑地址号，地址范围：00H–1FH
4.指令码表示不同的动作
5.数据码1、2分别表示水平、垂直方向速度（00-3FH）,在有关预制点的操作时，数据码2表示预制点值
6.ETX始终为AFH
7.校验码(XOR sum of Bytes 2-6) = 字节2 ^ 字节3 ^ 字节4 ^ 字节5 ^ 字节6
以地址码0x01为例：
上
a0 01 00 08 00 30 af 39
下
a0 01 00 10 00 30 af 21
左
a0 01 00 04 10 00 af 15
右
a0 01 00 02 10 00 af 13
变倍短
a0 01 00 40 00 00 af 41
变倍长
a0 01 00 20 00 00 af 21
聚焦近
a0 01 02 00 00 00 af 03
聚焦远
a0 01 01 00 00 00 af 00
停命令
a0 01 00 00 00 00 af 01
调用预置点001
a0 01 00 07 00 01 af 07
调用预置点002
a0 01 00 07 00 02 af 07
调用预置点003
a0 01 00 07 00 03 af 07
调用预置点004
a0 01 00 07 00 04 af 07
调用预置点005
a0 01 00 07 00 05 af 07
调用预置点006
a0 01 00 07 00 06 af 07
保存预置点001
a0 01 00 03 00 01 af 03
保存预置点002
a0 01 00 03 00 02 af 03
保存预置点003
a0 01 00 03 00 03 af 03
保存预置点004
a0 01 00 03 00 04 af 03
保存预置点005
a0 01 00 03 00 05 af 03
保存预置点006
a0 01 00 03 00 06 af 03

附5 Panel.xml
<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE TouchPanel SYSTEM "Panel.dtd">
<TouchPanel>
<TPItem TPID="0" TPShowID="1">
<TPName>TL-iPad-H</TPName>
<TPArch>GT2000</TPArch>
<TPManufacturer>UnionControl</TPManufacturer>
<TPOS>Linux</TPOS>
<TPBoard>TL-Z1 TL-Z3 TL-M1 TL-Z0 TL-Q1</TPBoard>
<TPScreen Width="1024" Height="748"/>
<TPVideo>
<TPVideoIn Width="" Height="">1</TPVideoIn>
</TPVideo>
<TPAudio>
<TPAudioOut>1</TPAudioOut>
</TPAudio>
<TPGif>1</TPGif>
<TPProject SizeLimit="500"/>
</TPItem>
<TPItem TPID="1" TPShowID="2">
<TPName>TL-iPad-V</TPName>
<TPArch>GT2000</TPArch>
<TPManufacturer>UnionControl</TPManufacturer>
<TPOS>Linux</TPOS>
<TPBoard>TL-Z1 TL-Z3 TL-M1 TL-Z0 TL-Q1</TPBoard>
<TPScreen Width="768" Height="1004"/>
<TPVideo>
<TPVideoIn Width="" Height="">1</TPVideoIn>
</TPVideo>
<TPAudio>
<TPAudioOut>1</TPAudioOut>
</TPAudio>
<TPGif>1</TPGif>
<TPProject SizeLimit="500"/>
</TPItem>
<TPItem TPID="2" TPShowID="3">
<TPName>TL-iTouch-H</TPName>
<TPArch>GT2000</TPArch>
<TPManufacturer>UnionControl</TPManufacturer>
<TPOS>Linux</TPOS>
<TPBoard>TL-Z1 TL-Z3 TL-M1 TL-Z0 TL-Q1</TPBoard>
<TPScreen Width="480" Height="300"/>
<TPVideo>
<TPVideoIn Width="" Height="">1</TPVideoIn>
</TPVideo>
<TPAudio>
<TPAudioOut>1</TPAudioOut>
</TPAudio>
<TPGif>1</TPGif>
<TPProject SizeLimit="500"/>
</TPItem>
<TPItem TPID="3" TPShowID="4">
<TPName>TL-iTouch-V</TPName>
<TPArch>GT2000</TPArch>
<TPManufacturer>UnionControl</TPManufacturer>
<TPOS>Linux</TPOS>
<TPBoard>TL-Z1 TL-Z3 TL-M1 TL-Z0 TL-Q1</TPBoard>
<TPScreen Width="320" Height="460"/>
<TPVideo>
<TPVideoIn Width="" Height="">1</TPVideoIn>
</TPVideo>
<TPAudio>
<TPAudioOut>1</TPAudioOut>
</TPAudio>
<TPGif>1</TPGif>
<TPProject SizeLimit="500"/>
</TPItem>
<TPItem TPID="4" TPShowID="5">
<TPName>PC</TPName>
<TPArch>GT2000</TPArch>
<TPManufacturer>UnionControl</TPManufacturer>
<TPOS>Linux</TPOS>
<TPBoard>TL-Z1 TL-Z3 TL-M1 TL-Z0 TL-Q1</TPBoard>
<TPScreen Width="1364" Height="766"/>
<TPVideo>
<TPVideoIn Width="" Height="">1</TPVideoIn>
</TPVideo>
<TPAudio>
<TPAudioOut>1</TPAudioOut>
</TPAudio>
<TPGif>1</TPGif>
<TPProject SizeLimit="500"/>
</TPItem>
</TouchPanel>

附6 串口知识

串行接口 (Serial Interface) 是指数据一位一位地顺序传送，其特点是通信线路简单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线），从而大大降低了成本，特别适用于远距离通信，但传送速度较慢。一条信息的各位数据被逐位按顺序传送的通讯方式称为串行通讯。
串行通讯的特点是：数据位的传送，按位顺序进行，最少只需一根传输线即可完成；成本低但传送速度慢。
串行通讯的距离可以从几米到几千米。
根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。
串口的底层硬件发送协议有三种：RS-232，RS-422和RS-485。

RS-232
RS-422
RS-485
传输距离
30米（根椐线材不同会有变化）
约1219米
约1200米
工作方式
全双工*
半双工
半双工
针脚定义
三芯通信线，一根收，一根发，一根为地*
两芯通信线，一根为正，一根为负
两芯通信线，一根为正，一根为负
信号识别原理
接收芯或发送芯，对地线的电压差
两个芯线一个为正的电信号，另一个为负的电信号，芯片根椐两芯之间的电压差
两个芯线一个为正的电信号，另一个为负的电信号，芯片根椐两芯之间的电压差
抗干扰能力
弱
强
强
*X系列中控主机，有提及红外-单向232串口，这是因为该接号口没有接收的针脚。所以其只具有单向发送功能（单工）。

中控编程时要用的硬件参数：
波特率 (Baud Rate) ， 常见有2400, 9600, 19200, 38400等
数椐位（DATA BIT）， 有8和7两个选项。
校验位（PARITY）， 常用的是NONE（无），还有EVEN，ODD等。
停止位（BIT STOP）， 有1和2两个选项。
如说明书中没有特殊说明串口参数，却有串口指令，则其默认为（9600，8，N，1），即波特率9600， 数椐位8， 校验位无，停止位为1。

中控主机发送协议的格式：ASCII 和 HEX（十六进制）
机器只能识别开和关两种状态，即二进制代码0和1。但如果用二进制直接发码就有一大堆0和1，很容易多写一个或少写一个。因此在就采用两位十六进制表示8位的二进制（即1字节）。

在设备的代码说明书中，十六进制代码格式有三种：
在一连串十六进制代码前有0x， 如 0x234f9e或 0x23 0x4f 0x9e
每个字节后加一个后缀H， 如 23H 4FH 9EH
还有每个字节以空格隔开，如 23 4F 9E

除以上三种情况，均是ASCII码。
ASCII 码，就是我们日常可以看懂的字符。他是对十六进制代码的1-128进行强制规定一个字符。因此，我们虽然串口指令是ASCII，但实际上底层硬件还是发十六进制代码。

如果有一些不能在键盘上输入的代码，我们可以把他们改成十六进制发送。如回车，可以用0x0d0a替代。

串口调试助手
串口调试助手SSCOM3.2是中控调试和矩阵调试的重要工具。
在打开软件前，先确认电脑是否已经有串口，如果没有，要买一根USB转串口线。接入电脑USB口，并装好设备驱动。
目前市面上的转接线驱动基本只有32位驱动，如果64位电脑装不了驱动，建议可以安装一个VMWare虚拟机，并装一个32位的操作系统。
WIN7以上的系统打开软件前，需要先设置兼容性和权限。右击软件，进入属性菜单。此时会弹出软件属性对话框，在兼容性选项卡中，将WIN　XP兼容模式和管理员权限点选。保存退出。

打开软件后，页面如上图显示，点击串口号下拉框选择串口号，并点击旁边的打开串口按钮；成功后，按钮会变成关闭串口。
根椐受控设备要求，设置串口输出的硬件参数。
图中HEX发送点选，则字符串输入框中就只能输入十六进制代码。完成后点击发送，即可让电脑串口发出代码，如果设备有回码，软件中最大的那个接收窗口就会显示出收到的数椐。点击HEX显示，可以查看接收的代码的ASCII格式或十六进制格式。

如上图所示，HEX发送不选择，则字符串输入框接受的是ASCII代码。如1B1.
点击发送即可将字符串发出。

HEX发送旁边，有个发送新行选项。如果将这个选项打开，则在字符串发送前，会加上十六进制后缀0x0d0a（回车），再从串口发出。

附7 网络基础知识
QQ聊天的工作原理
QQ聊天服务器

网络

电脑2
电脑1

上图为QQ聊天的简单系统图，我们的电脑1首先通过网络向QQ服务器发送连接请求，在连接通过后，电脑就能与服务器交换信息了。这就组成了一个简单的服务器和客户端结构。
但是电脑1只是跟服务器交换信息，我们如何与其他电脑交互呢？电脑1在发往服务器的信息中有包含对方的信息（QQ号），服务器通过QQ号查到电脑2。然后将信息发给电脑2。这就完成了电脑1与电脑2之间的信息传递。
对于电脑1与电脑2，它们之间没有直接联系，他们只联上QQ服务器。在中控的网络控制系统中，他们也具有类似性。详见下表。
客户端
服务端
用途
电脑
QQ服务器
QQ聊天
中控主机
（带网口）矩阵
控制矩阵切换
中控主机
媒体矩阵
控制媒体矩阵模式调用，音量调节。
中控主机
空调
控制室内温度
电脑
中控主机
用于接收调试过程中的主机信息。

什么是IP？
简单来说，IP就是设备在网络中的门牌号。IP的格式为四个0-255的整数，四个整数之间用“.”以示区分。如192.168.0.1，192.168.0.111。
在为设备设置IP时，有两点要注意：
1，最后一个整数不能为0。业内规定最后一位为0表示整个网络。
2，操作系统底层定义127.0.0.1表示本机IP地址。设备不能使用这个IP。
在设置IP时，经常会顺带提及子网掩码，这是由网络规模决定。如果内网中的连接设备（含路由器）没有超过250个，子网掩码255.255.255.0就足够用了。

什么是端口？
腾迅公司不只提供有聊天服务，还有QQ游戏，QQ音乐等。难道说腾迅公司为每种服务各配置一台服务器。当然腾迅公司现在财大气粗可以这么设置。但在腾迅公司草创阶段时也这么玩？显然是不可能的。最省的作法是将这些服务全部放在一台服务器上，通过不同的服务端口，提供不同的服务。比如说10000号端口提供聊天服务，35000号端口提供QQ音乐服务。
再转到我们的电脑上，我们电脑可不只装了QQ聊天还有飞信等，通过网络口收到信息时，电脑如何知道这个信息是QQ的还是飞信的。当然也是通过这个端口号识别。
在编程中，我们一定要知道服务端的端口号，客户端的端口号由底层自动分配未使用的端口号。

TCP和UDP？
对于底层硬件而言，他们有两种通信方法：
可靠通信（TCP）：客户端与服务端都在线时，才会进行相互通信。这种通信方式有一个连接动作。QQ聊天通信就是属于这一类。
不可靠通信（UDP）： 双方都不管对方有没有在线，只要知道对方的IP和端口号。我就直接发送。
在网络控制编程时，一定要提供通信方式是UDP还是TCP。

收发代码的格式
与串口相同，网络通信也有ASCII和HEX格式。详见附6。

网络调试助手
TCP&UDP测试工具主要用于设备网络控制代码的测试和中控主机调试内部信息反馈。
在软件安装成功后，桌面上就有图标，双击进入软件。如下图所示。

测试带网络接口的设备和中控主机调试信息
点击“创建联接”按钮，弹出如下图的对话框。根椐工厂提供的网口参数，选择TCP或UDP，并填上端口号和矩阵的IP地址；至于本机端口，由电脑自动分配。参数填写完后，点击创建。

进入软件后，打开客户端模式下的新连接，我们会看到服务端目前还未连上，点击连接按钮。连接成功后发送区的发送按钮就能使用了。

根椐协议格式的要求，我们可以选择是否需要勾选“按16进制”。如是选中，则下面的文本框要用十六进制格式（如FF 01 02 EF）。如没有选中，则文本框则要求输入普通字符。填写要发送的内容后，点击发送即可。
代码发送成功后，如果会有回码。在接收区会看到回复的代码。当然收到的代码也可自由选择用16进制还是ASCII显示。
附8 酷锐Solo1608处理器控制协议
Solo1608有两种控制方式：一种是串口，另一种是网络UDP协议。
说明书中串口情况
针脚定义：
针脚号
定义
1
N/A
2
TXD
3
RXD
4
N/A
5
GND
6
N/A
7
N/A
8
N/A
9
N/A
串口参数设定为：38400，8，1，N；
网口参数：
协议格式
UDP
端口号
2305

协议内容：
1、   静音控制：
中控 —> 媒体矩阵
起始识别字串
控制字
通道类型
静音控制
效验和
“MAT1608CtlCMD”
0x81
channelType
mute
Chk
channeltype： 01 话筒输入
02 线路输入
03 线路输出
04 话筒混合&总输出
mute：0 不静音 1 静音；bit0-7分别表示通道号；话筒混合和Master 分别用bit1（或bit3）和bit0表示
chk：为起始位到结束位的和效验值。
2、   获取静音状态：
获取状态指令结构修改为与控制指令相同
中控 —> 媒体矩阵
起始识别字串
控制字
通道类型
功能字
效验和
“MAT1608CtlCMD”
0x82
channelType

Chk
1,2返回
媒体矩阵 —> 中控
起始识别字串
控制字
通道类型
静音状态
效验和
“MAT1608AckCMD”
0x92
channelType
mute
Chk
channeltype： 01 话筒输入
02 线路输入
03 线路输出
04 话筒混合&总输出
mute：0 不静音 1 静音；bit0-7分别表示通道号；话筒混合和Master 分别用bit1（或bit3）和bit0表示
chk：为起始位到结束位的和效验值。
3、   设置绝对电平值：
中控 —> 媒体矩阵
起始识别字串
控制字
通道号
电平值
效验和
“MAT1608CtlCMD”
0x83
channel
Level
Chk
channel：需要控制的通道编号： 0--7 话筒输入1-8
8—15 线路输入1-8
16—23 输出1-8
24 话筒混合
25 总输出
Level: 0-168: -72 - +12 0.5dB / step
chk：为起始位到结束位的和效验值。

媒体矩阵 —> 中控
起始识别字串
控制字
通道号
电平值
效验和
“MAT1608AckCMD”
0x95
channel
Level
Chk
channel：需要控制的通道编号： 0--7 话筒输入1-8
8—15 线路输入1-8
16—23 输出1-8
24 话筒混合
25 总输出
Level: 0-168: -72 - +12 0.5dB / step
chk：为起始位到结束位的和效验值。
4、   设置相对电平值：
中控 —> 媒体矩阵
起始识别字串
控制字
通道号
相对电平值
效验和
“MAT1608CtlCMD”
0x84
Channel
IncLevel
Chk
channel：需要控制的通道编号： 0--7 话筒输入1-8
8—15 线路输入1-8
16—23 输出1-8
24 话筒混合
25 总输出
IncLevel: -10 -- +10: 0.5dB / step
注解：　0代表-10db，按照0.5dB / step，推算出40d(28H)代表10db。
得到IncLevel代码y和要变化的电平量x（db）算式为y = 2x+20。
如果要-2db则　代码IncLevel为2*(-2)+20=16 转为十六进制为10H
如果要+2db则　代码IncLevel为2*(2)+20=24 转为十六进制为18H

chk：为起始位到结束位的和效验值。
媒体矩阵 —> 中控
起始识别字串
控制字
通道号
电平值
效验和
“MAT1608AckCMD”
0x95
channel
Level
Chk
channel：需要控制的通道编号： 0--7 话筒输入1-8
8—15 线路输入1-8
16—23 输出1-8
24 话筒混合
25 总输出
Level: 0-168: -72 - +12 0.5dB / step
chk：为起始位到结束位的和效验值。

5、   获取设置电平值：
中控 —> 媒体矩阵
起始识别字串
控制字
功能字
功能字
效验和
“MAT1608CtlCMD”
0x85
0x21
0x18
Chk
chk：为起始位到结束位的和效验值。
媒体矩阵 —> 中控
起始识别字串
控制字
通道号
电平值
效验和
“MAT1608AckCMD”
0x95
Channel
Level
Chk
channel：需要获取电平的通道编号： 0--7 话筒输入1-8
8—15 线路输入1-8
16—23 输出1-8
24 话筒混合
25 总输出
Level: 0-168: -72 - +12 0.5dB / step
chk：为起始位到结束位的和效验值。

6．automix状态的报告和查询
查询：
中控 —> 媒体矩阵
起始识别字串
控制字
功能字
功能字
效验和
“MAT1608CtlCMD”
0x86

Chk
chk：为起始位到结束位的和效验值。
媒体矩阵 —> 中控
起始识别字串
控制字
mix状态1低字节
mix状态1高字节
mix状态2低字节
mix状态2高字节
效验和
“MAT1608AckCMD”
0x96

Chk
mix状态1：是否参与AUTOMIX bit0 - 9 话筒1 - 10
mix状态2：话筒是否打开 0:关闭 1:开启 bit0 - 9 话筒1 – 10

7. 获取信号电平值：
中控 —> 媒体矩阵
起始识别字串
控制字
功能字
功能字
效验和
“MAT1608CtlCMD”
0x87

Chk
chk：为起始位到结束位的和效验值。

媒体矩阵 —> 中控
起始识别字串
控制字
通道1电平
通道2电平
…
通道24电平
效验和
“MAT1608AckCMD”
0x97
Level
Level
…
Level
Chk
通道1-10 : 话筒输入
通道11-16 ： 线路输入1-8
17—24 ： 输出1-8
Level: 0-64: 0：电平最小，64电平最大
chk：为起始位到结束位的和效验值。

附9 AVCONE手拉手会议主机反馈位置代码
一，设置方法
会议系统本地单元（会议主机单元和会议发言单元）连接并基本调试完毕后，在会议主机处于断电的状态下。
将会议主机后面板的“SET ID”拨至“ON”，打开会议主机电源，然后依次打开每个话筒单元，进行会议发言单元编号。先打开的编号在前，后打开的编号在后。会议单元编号完毕后，重新启动会议主机，把跳线“SET ID”拨至“OFF”。
当有某个编号的话筒打开后，会议主机“CONTROL SYSTEM”接口发出来的关于编号的代码。这时开启会议发言单元话筒，即可在串口发送每台会议发言单元唯一对应的代码。
二，位置的串口代码
代码格式：
参数：9600／N／8／1
A0 10 10 00 07 XX FF FF FF AF YY
注释：
XX为话筒序号：00—>3F
YY为校验和
YY=FFFF—(10+10+00+07+XX+FF+FF+FF)
举例：
无会议单元打开时代码：
A0 10 10 00 07 00 FF FF FF AF DB
第一台会议单元（编号时第一台开启的话筒）代码：
A0 10 10 00 07 01 FF FF FF AF DA
第二台会议单元（编号时第二台开启的话筒）代码：
A0 10 10 00 07 02 FF FF FF AF D9
…
第十台会议单元（编号时第十台开启的话筒）代码：
A0 10 10 00 07 0A FF FF FF AF D1
第十一台会议单元（编号时第十一台开启的话筒）代码：
A0 10 10 00 07 0B FF FF FF AF D0
第十二台会议单元（编号时第十二台开启的话筒）代码：
A0 10 10 00 07 0C FF FF FF AF CF
…
