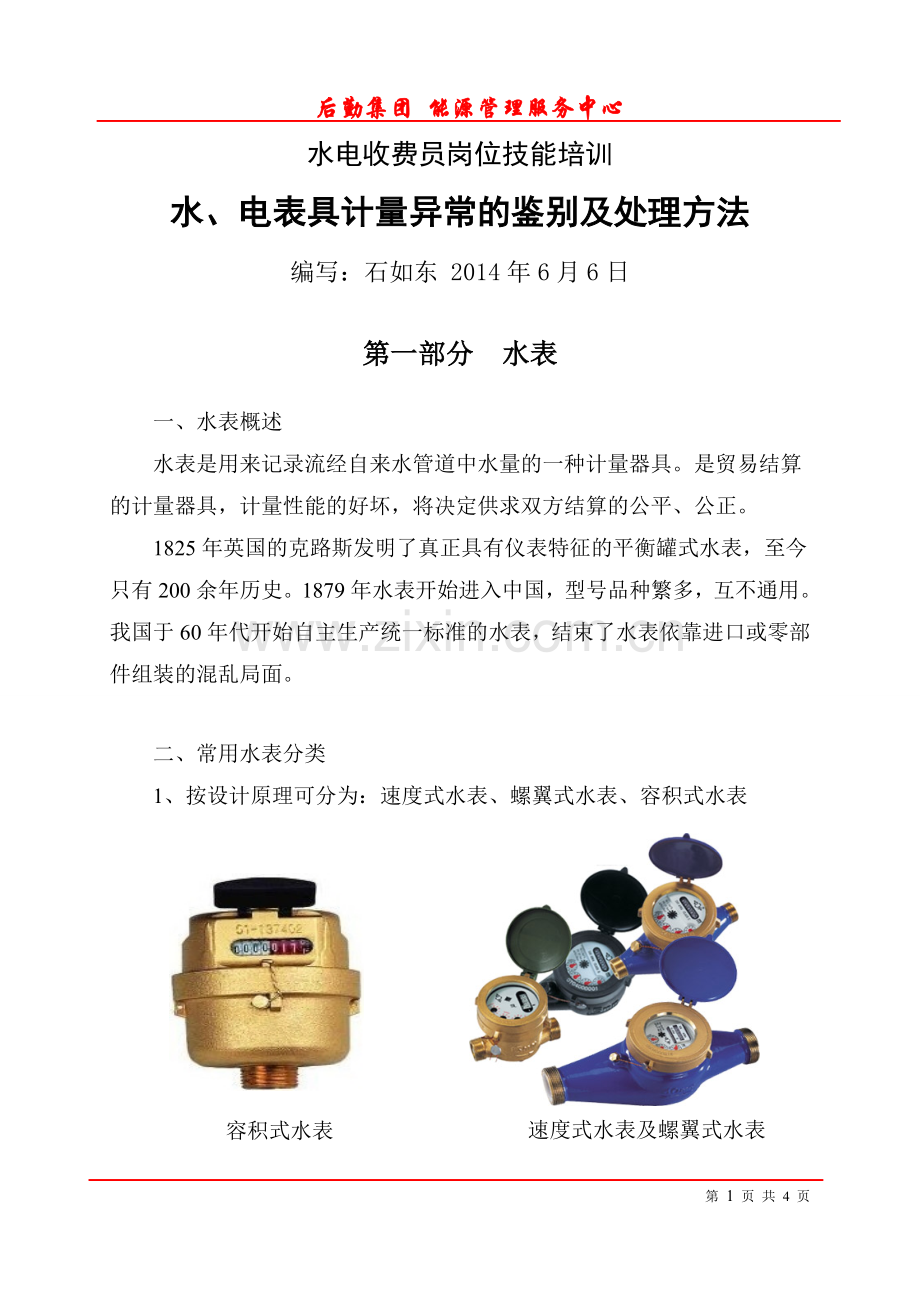

后勤集团 能源管理服务中心

水电收费员岗位技能培训
水、电表具计量异常的鉴别及处理方法
编写：石如东 2014年6月6日

第一部分 水表
一、 水表概述
水表是用来记录流经自来水管道中水量的一种计量器具。是贸易结算
的计量器具，计量性能的好坏，将决定供求双方结算的公平、公正。
1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表，至今只有200余年历史。1879年水表开始进入中国，型号品种繁多，互不通用。我国于60年代开始自主生产统一标准的水表，结束了水表依靠进口或零部件组装的混乱局面。

二、 常用水表分类
1、按设计原理可分为：速度式水表、螺翼式水表、容积式水表

容积式水表
速度式水表及螺翼式水表

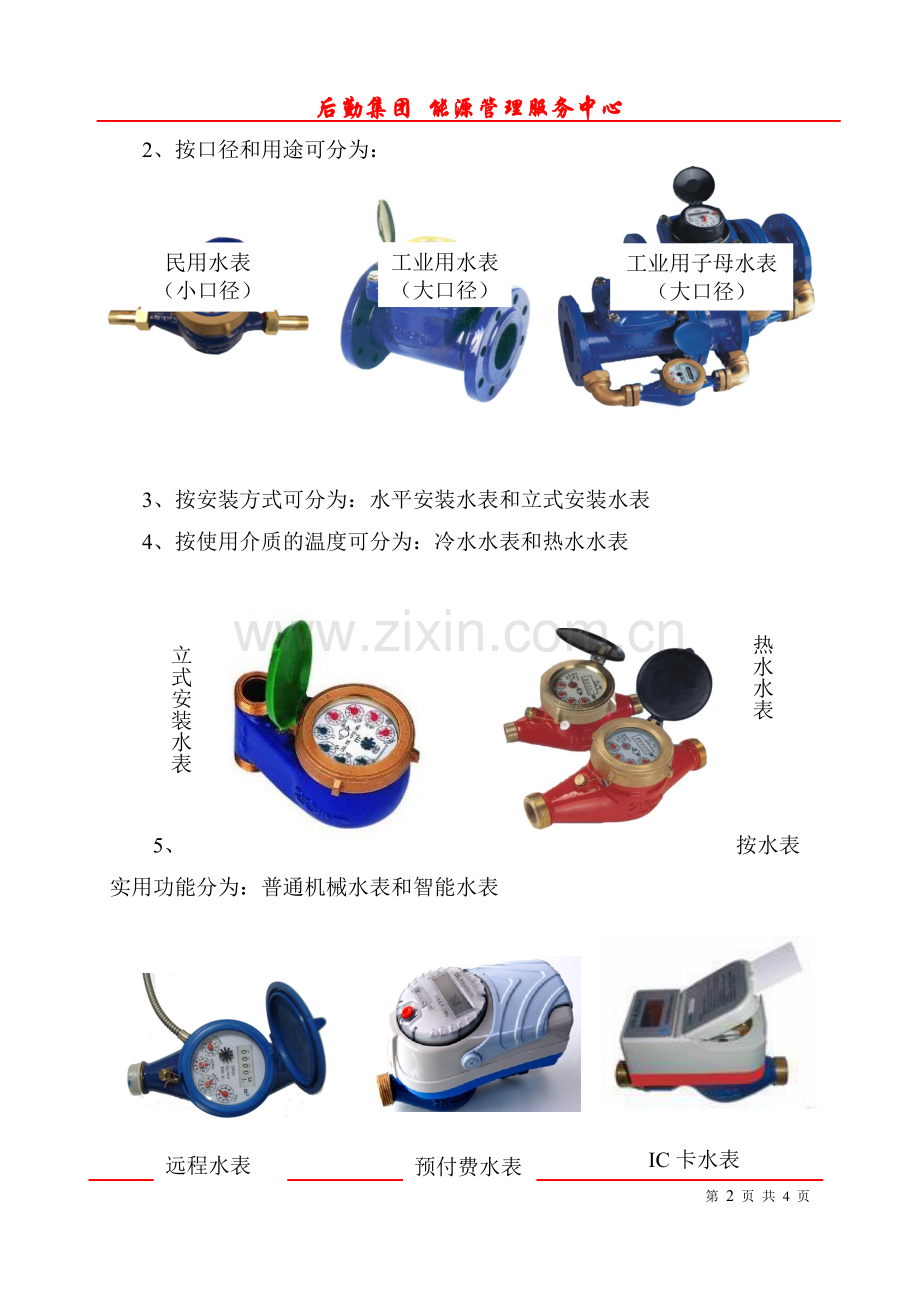

2、按口径和用途可分为：

民用水表
（小口径）
工业用水表
（大口径）
工业用子母水表
（大口径）

3、按安装方式可分为：水平安装水表和立式安装水表
4、按使用介质的温度可分为：冷水水表和热水水表

立式安装水表
热水水表

垂直安装式水表

5、按水表实用功能分为：普通机械水表和智能水表

远程水表
预付费水表
IC卡水表

三、 水表结构与工作原理

表壳

表芯

水表分解结构图

组装后的成品水表
表盖及连接件

四、 水表计量异常情况
1、不用水时水表自转
此时，一般水表没有损坏，可以正常使用。问题是由管道压力波动或管道内存在气囊所引起。或者是表后管网有渗漏或水嘴未关紧。
2、 度盘（表面）发黑，看不清字
当使用的水表是湿式水表时，表盘内将会充满自来水。由于水质太差，污垢沉积变质，造成玻璃盖子污浊。但是电表度量功能不会失效。
3、灵敏度不好或水表不走
这种情况有可能是水表损坏，如：计数器卡死、负荷过大、磨损过大。也可能是管网中杂物留存卡死
4、字轮不进位或指针脱落
齿轮、锅杆折断脱档、字轮传动小齿轮卡死、指针与齿轮轴配合不紧，振动脱落、指针安装不到位等。

注：网上资料来源于百度文库等
《水表专业知识讲座》

《水表原理和构造课件》
